Variante

SitaTurbo

Gevelafdekplaat

Productkenmerken

Schroefloze bevestiging
Mat oppervlak

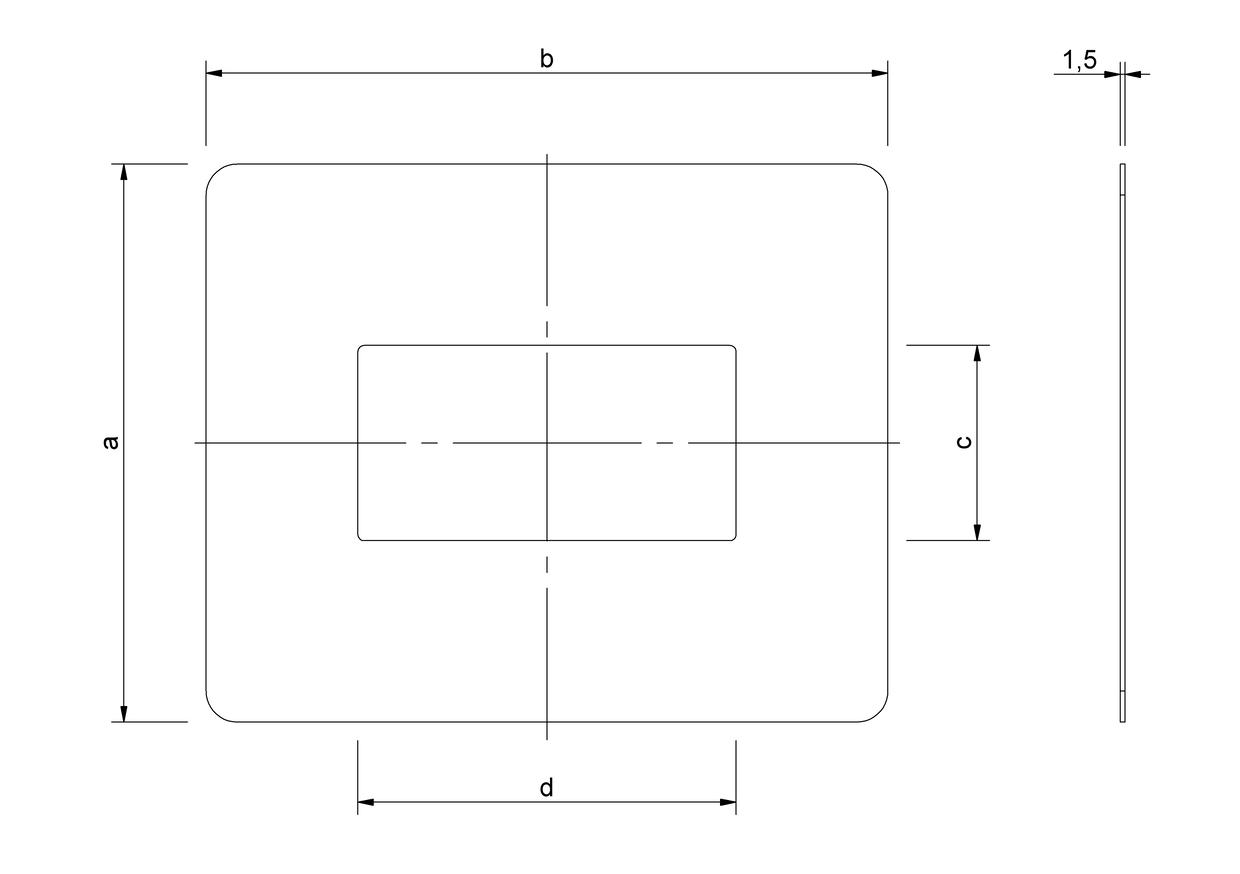

Technische tekening

Voor model/serie	Uitsparingsmaat (mm x mm)	a (mm)	b (mm)
SitaTurbo	130 x 74	220	180
SitaTurbo, SitaTurbo Max, SitaTurbo Max met opstuwring, SitaKaskade Flat dakvlakdoorvoer	122 x 63	220	180
SitaTurbo, SitaTurbo Max, SitaTurbo Max met opstuwring, SitaKaskade Flat dakvlakdoorvoer	122 x 63	250	250

Prestatiebeschrijving Installatievoorbeelden

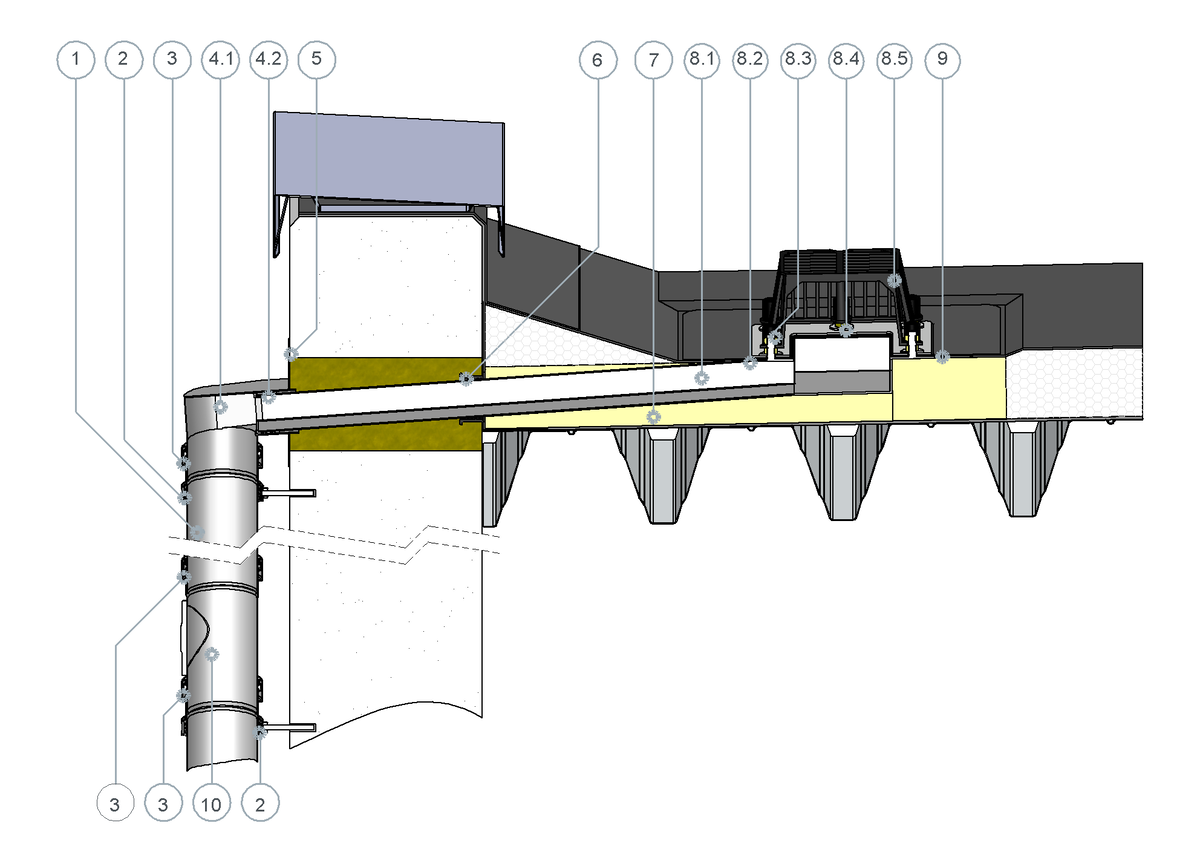

SitaTurbo als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe buis roestvrij staal
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok

SitaTurbo bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Losse flens
8.5 Bladvanger

9 SitaTurbo aansluitmanchet
10 SitaPipe reinigingsbuis roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

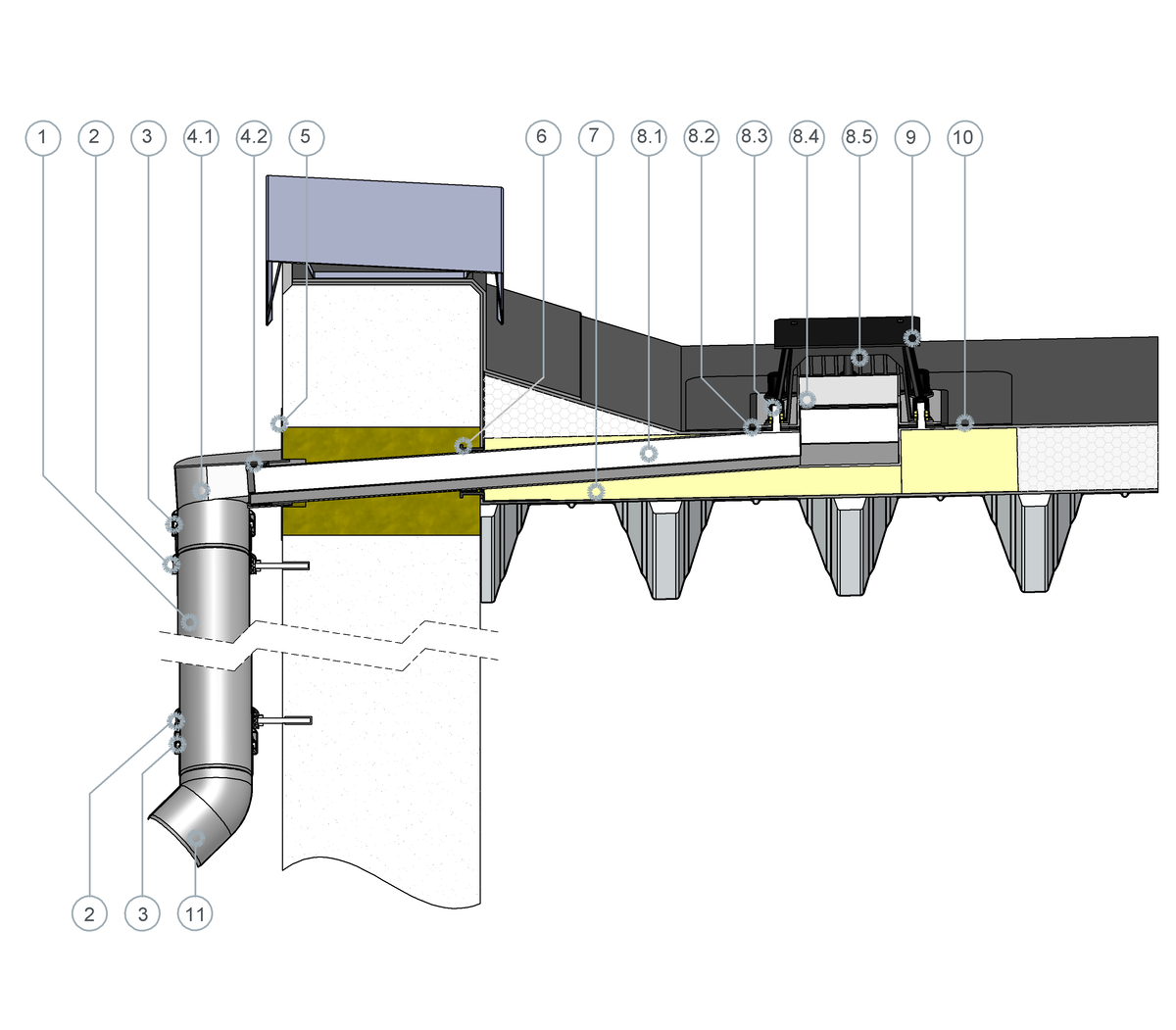

SitaTurbo als noodafvoer met standleiding voor ongeventileerde dakconstructies

1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok

SitaTurbo voor noodafvoer, bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Overloop/losse flens
8.5 Grindvang

9 SitaTurbo afdekplaat
10 SitaTurbo aansluitslabbe
11 SitaPipe bocht 45° roestvrij staal

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

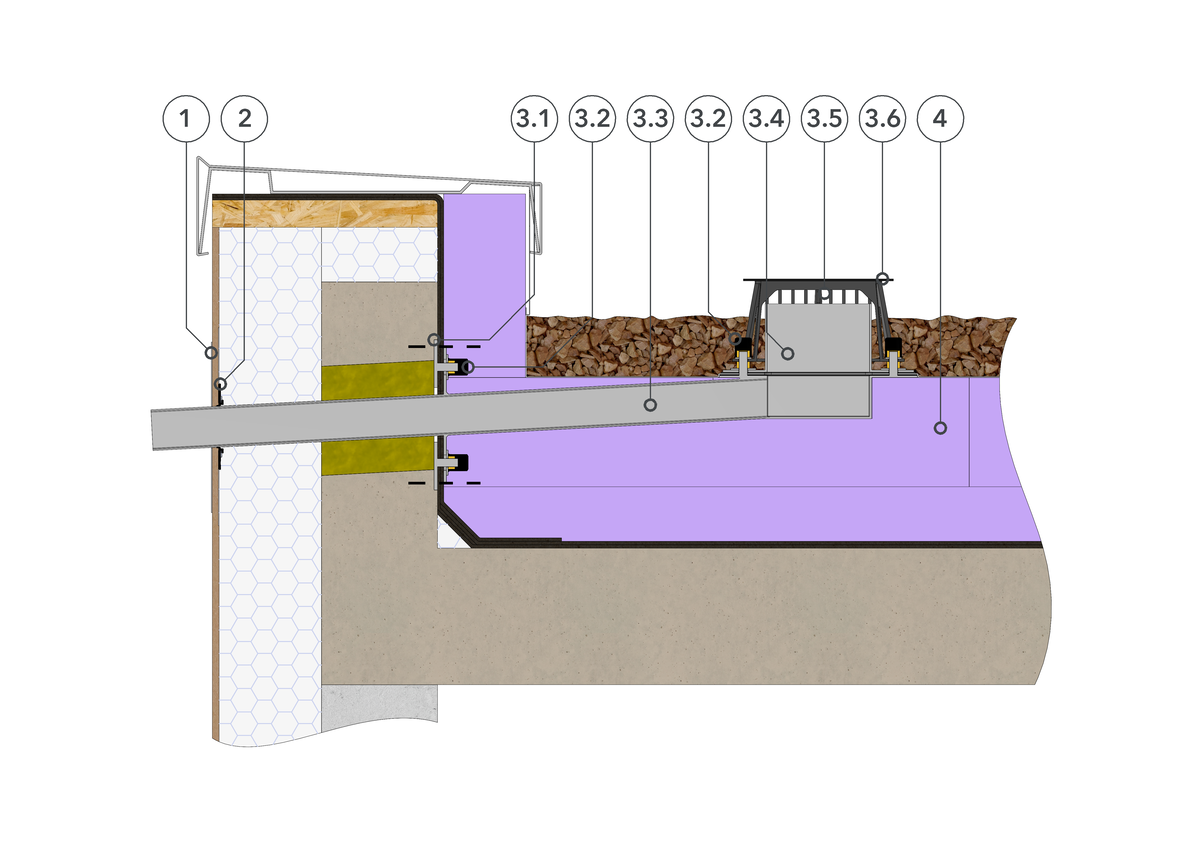

SitaTurbo als noodafvoer op omkeerdaken

1 SitaTurbo gevelafdekplaat

SitaTurbo omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 SitaTurbo basislichaam met gelaste losse flensplaat
2.4 Ophopende losse flens
2.5 Grindvanger

3 SitaTurbo afdekplaat
4 SitaTurbo isolatie XPS voor omgekeerde daken

Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:

Grindvulling
Dakvlies
Thermische isolatie
Afdichting
Onderconstructie
Opening in de dakopstand met voegband

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTurbo			Artikelnummer
Gevelafdekplaat
	250 x 250 mm	SitaTurbo, SitaTurbo Max, SitaTurbo Max met opstuwring, SitaKaskade Flat dakvlakdoorvoer	E189021	Product tonen
	220 x 180 mm	SitaTurbo, SitaTurbo Max, SitaTurbo Max met opstuwring, SitaKaskade Flat dakvlakdoorvoer	E189024	Product tonen
	220 x 180 mm	SitaTurbo	E189044	Product tonen
