SitaTurbo
Фасадная пластина
- Продукция
Принадлежности
Фасадная пластина
Свойства
- Безболтовое крепление
- Матовая поверхность

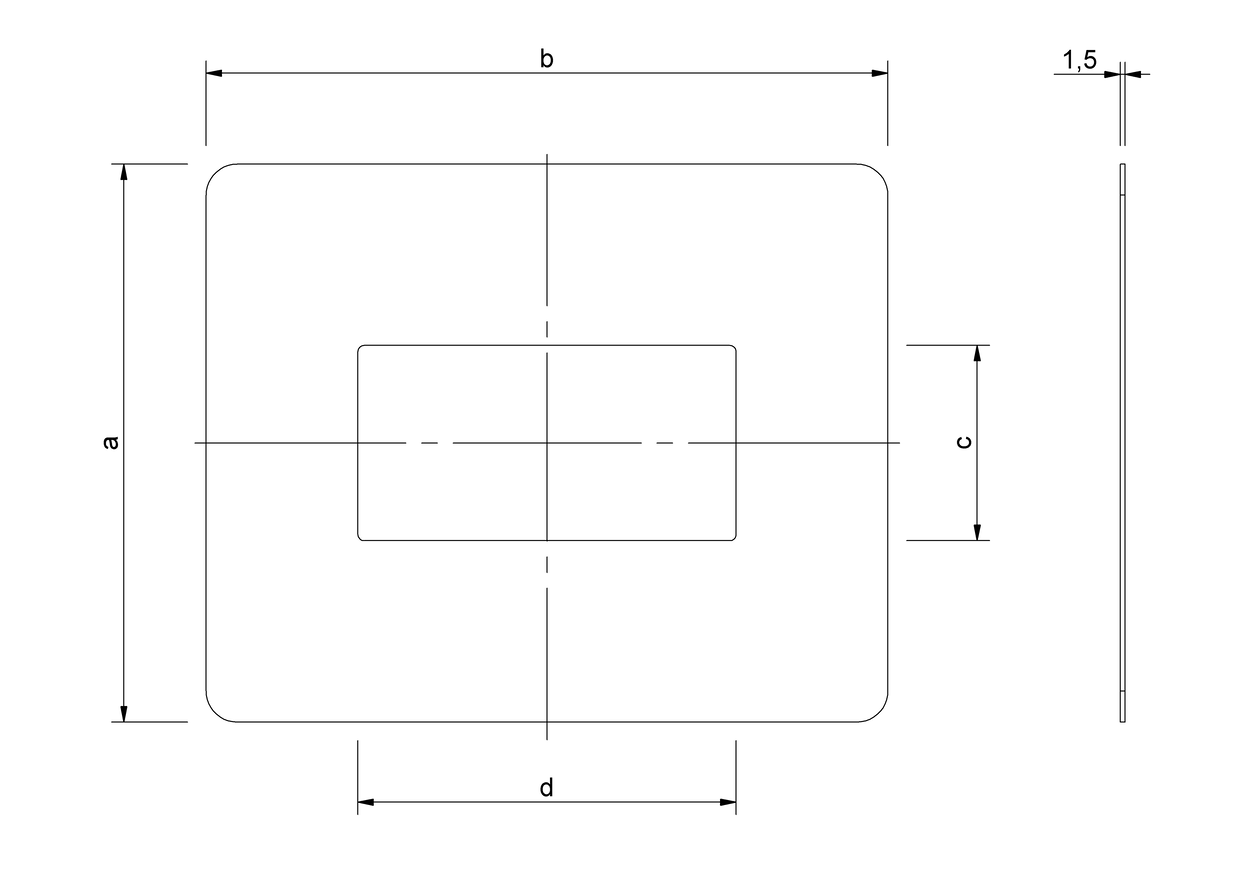

Технический чертеж
| Для модели/серии | Размер выемки (мм x мм) | a (мм) | b (мм) | c (мм) | d (mm) |
|---|---|---|---|---|---|
| SitaTurbo, SitaTurbo Max, SitaTurbo Max с подпорным кольцом, парапетный проходник SitaKaskade Flat | 122 x 63 | 180 | 220 | 63 | 122 |
| SitaTurbo | 133 x 74 | 180 | 220 | 74 | 133 |
| SitaTurbo, SitaTurbo Max, SitaTurbo Max с подпорным кольцом, парапетный проходник SitaKaskade Flat | 122 x 63 | 250 | 250 | 63 | 122 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Фасадная пластина SitaTurbo, из высококачественной стали, номер материала: 1.4301, для закрытия проема в парапетной или фасадной стене при использовании парапетной воронки SitaTurbo с толщиной материала 1,5 мм. Для крепления к наружному фасаду, поставка и квалифицированный монтаж.

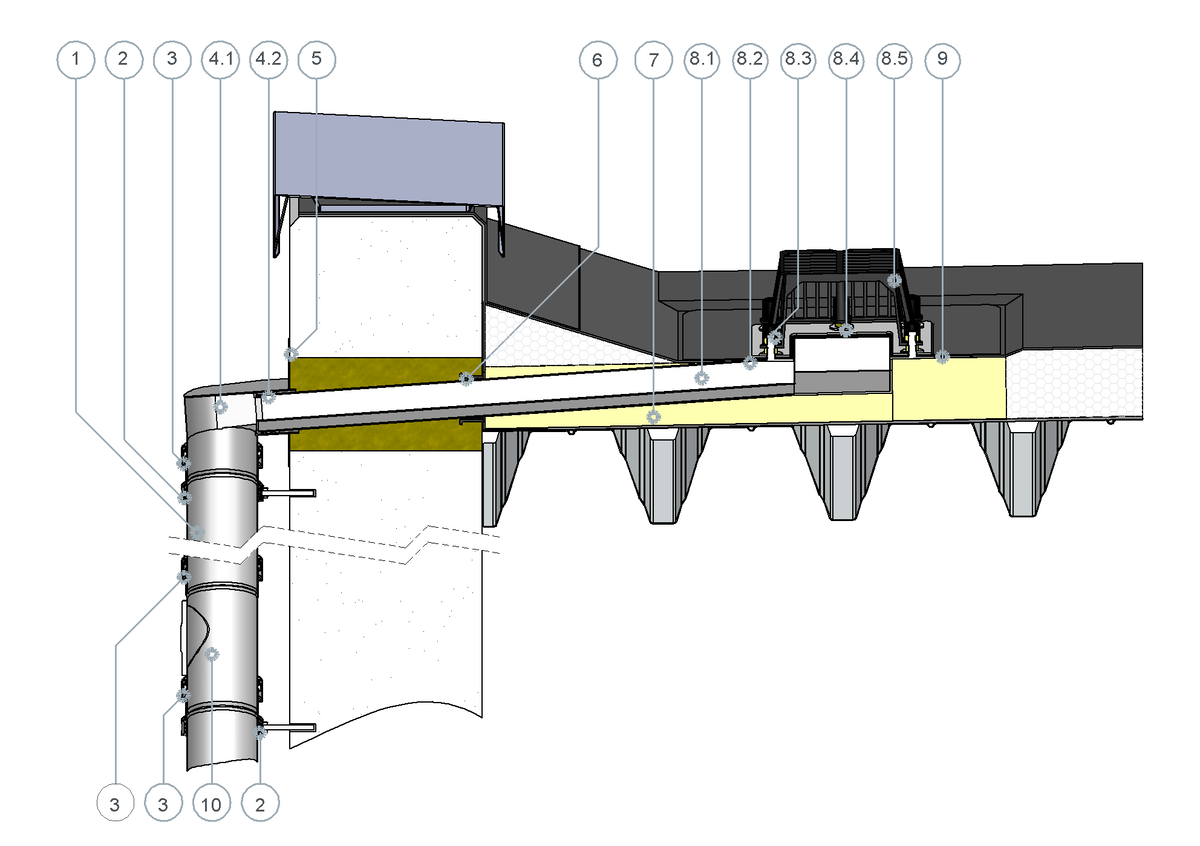

SitaTurbo для основного водостока в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Лепестковое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo состоит из:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Съемный фланец
8.5 Листвоуловитель
9 Соединительный фартук SitaTurbo
10 Ревизия SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Лепестковое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo состоит из:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Съемный фланец
8.5 Листвоуловитель
9 Соединительный фартук SitaTurbo
10 Ревизия SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

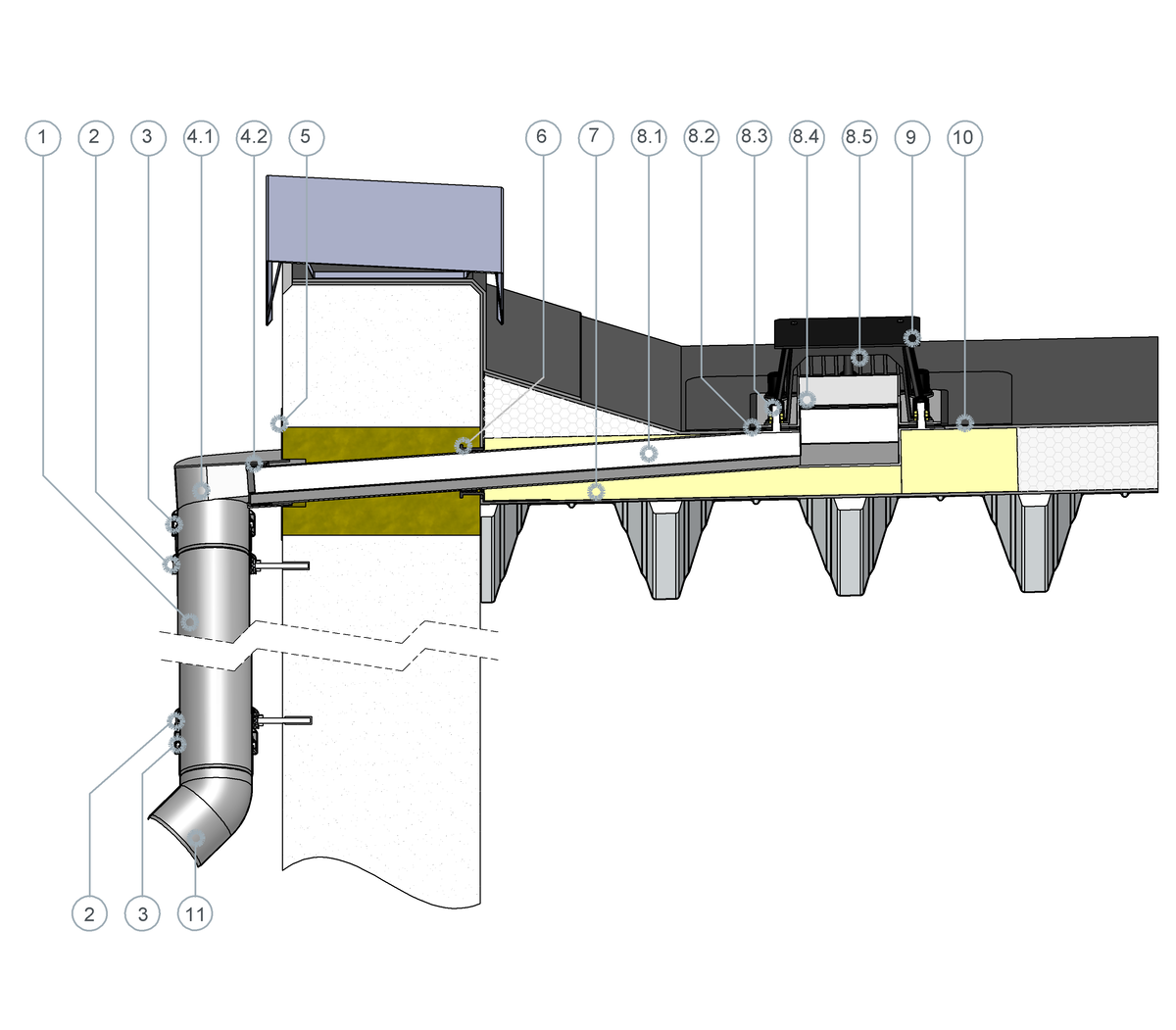

SitaTurbo для системы аварийного водостока со стояком в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Пластинчатое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo для аварийного водостока, состоит из следующих элементов:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Подпорный съемный фланец
8.5 Листвоуловитель
9 Крышка SitaTurbo
10 Соединительный фартук SitaTurbo
11 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Пластинчатое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo для аварийного водостока, состоит из следующих элементов:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Подпорный съемный фланец
8.5 Листвоуловитель
9 Крышка SitaTurbo
10 Соединительный фартук SitaTurbo
11 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

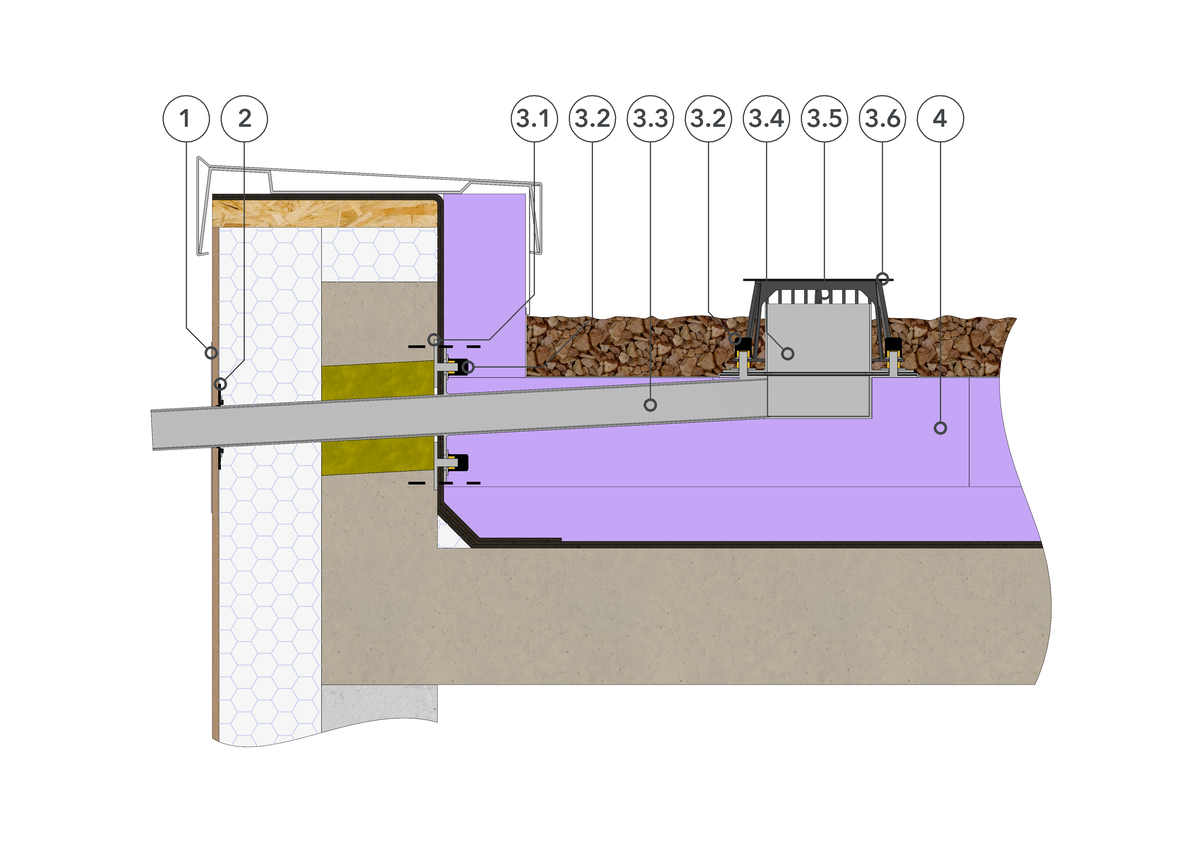

SitaTurbo для инверсионной кровли для аварийного водостока с инверсионных кровель
1 Фасадная пластина SitaTurbo
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки/>
2.3 Корпус SitaTurbo с приваренной пластиной съемного фланца
2.4 Съемный подпорный фланец
2.5 Листвоуловитель
3 Крышка SitaTurbo
4 Изоляционная плита SitaTurbo из экструдированного пенополистирола для инверсионных кровель
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки/>
2.3 Корпус SitaTurbo с приваренной пластиной съемного фланца
2.4 Съемный подпорный фланец
2.5 Листвоуловитель
3 Крышка SitaTurbo
4 Изоляционная плита SitaTurbo из экструдированного пенополистирола для инверсионных кровель
Инверсионная кровля согласно общ. технич. регламентам в составе:
- гравийная засыпка
- геотекстиль
- теплоизоляция
- гидроизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
