SitaTurbo
Fassaden-Abdeckplatte
Eigenschaften
- Schraubenlose Befestigung
- Matte Oberfläche

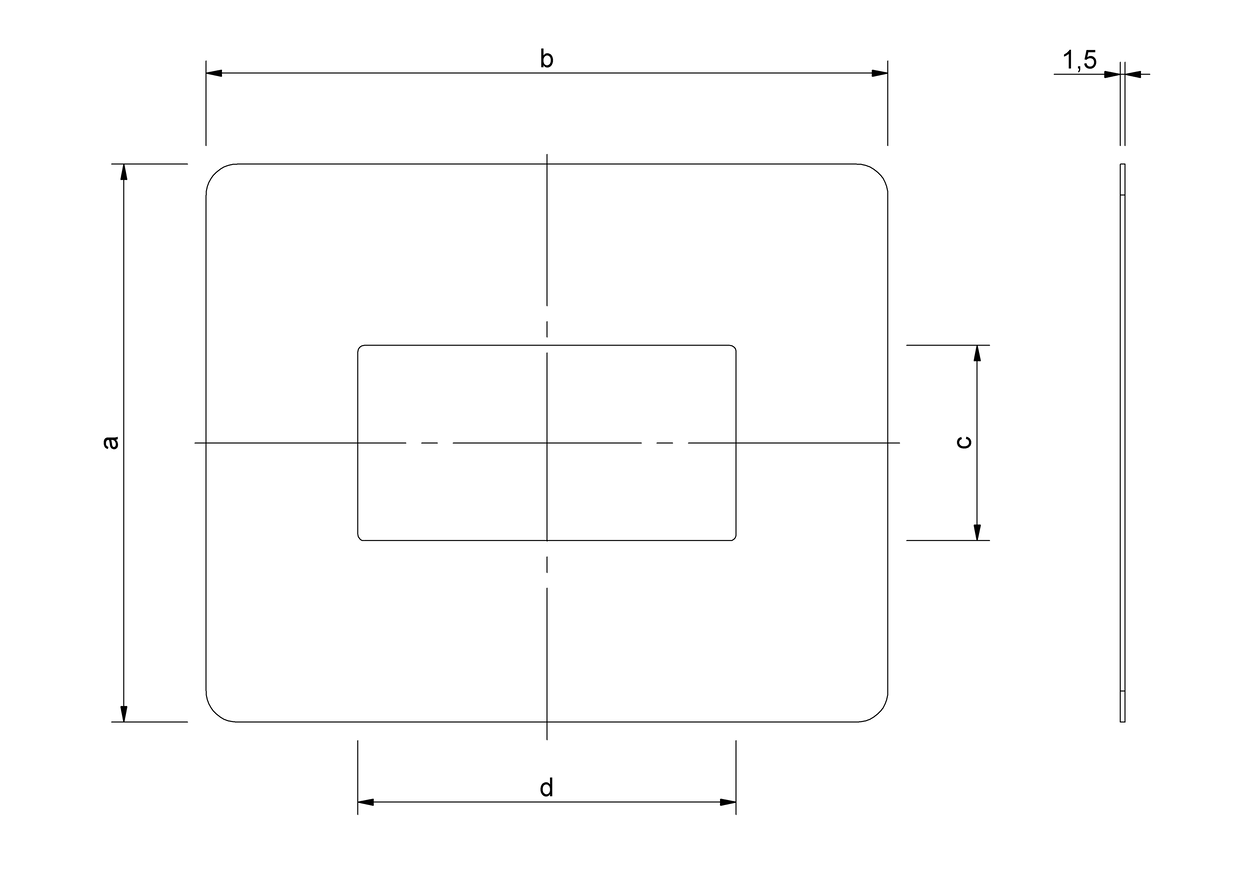

Technische Zeichnung
| Für Modell / Serie | Aussparungsmaß (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|
| SitaTurbo, SitaTurbo Max, SitaTurbo Max mit Anstauring, SitaKaskade Flat Attikadurchführung | 122 x 63 | 250 | 250 | 63 | 122 |
| SitaTurbo Übergangsstück | 133 x 74 | 180 | 220 | 74 | 133 |
| SitaTurbo, SitaTurbo Max, SitaTurbo Max mit Anstauring, SitaKaskade Flat Attikadurchführung | 122 x 63 | 180 | 220 | 63 | 122 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_E189024_de.pdf
PDF TechnischeZeichnung_E189044_de.pdf
DWG TZ_DB_SitaTurbo_Fassadenabdeckplatte_220x180.DWG
DWG TZ_DB_SitaTurbo_Fassadenabdeckplatte_250x250.DWG
DWG TZ_DB_SitaTurbo_Fassadenabdeckplatte_Uebergangsstueck_220x180.DWG
Artikelauswahl
SitaTurbo Fassaden-Abdeckplatte, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, zur Abdeckung des Attika- bzw. Wanddurchbruches für den SitaTurbo Attikagully in einer Materialstärke von 1,5 mm. Zur Befestigung an der Außenfassade, liefern und fachgerecht einbauen.

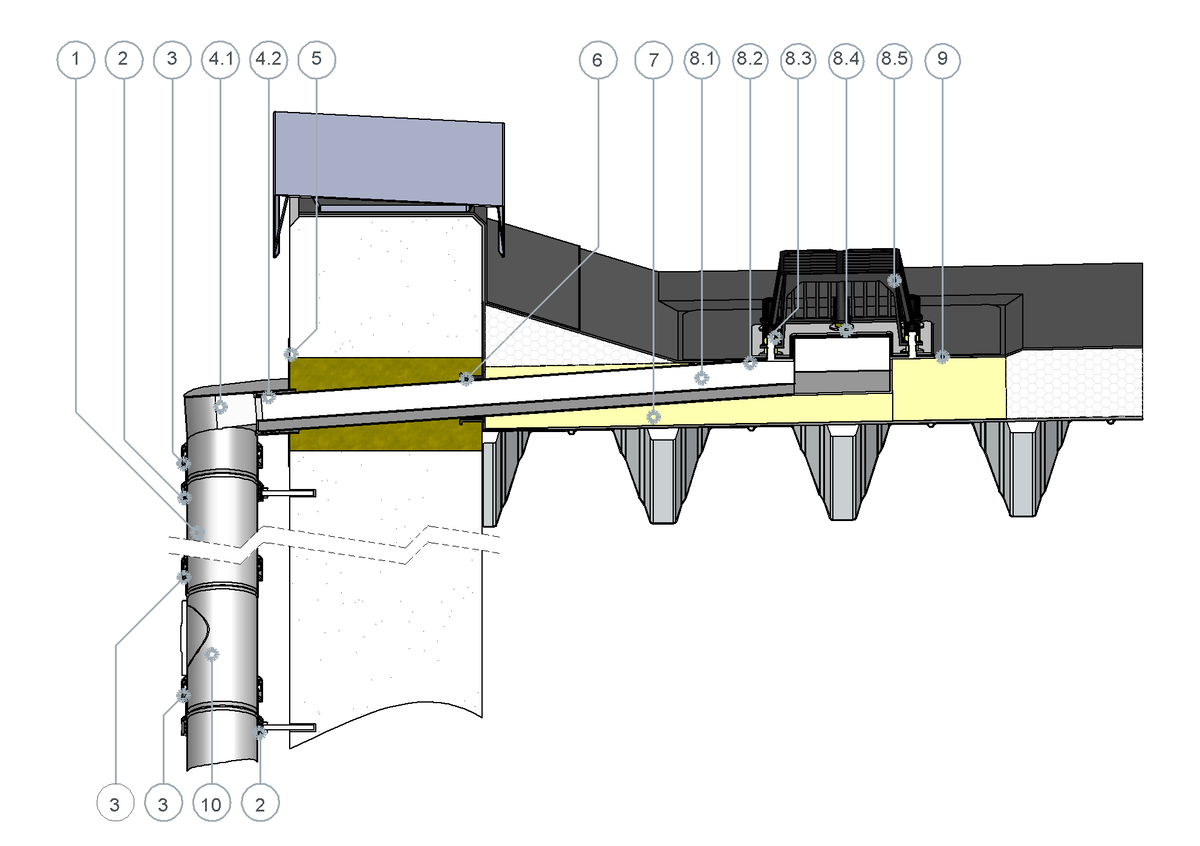

SitaTurbo für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Losflansch
8.5 Kiesfang
9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Losflansch
8.5 Kiesfang
9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

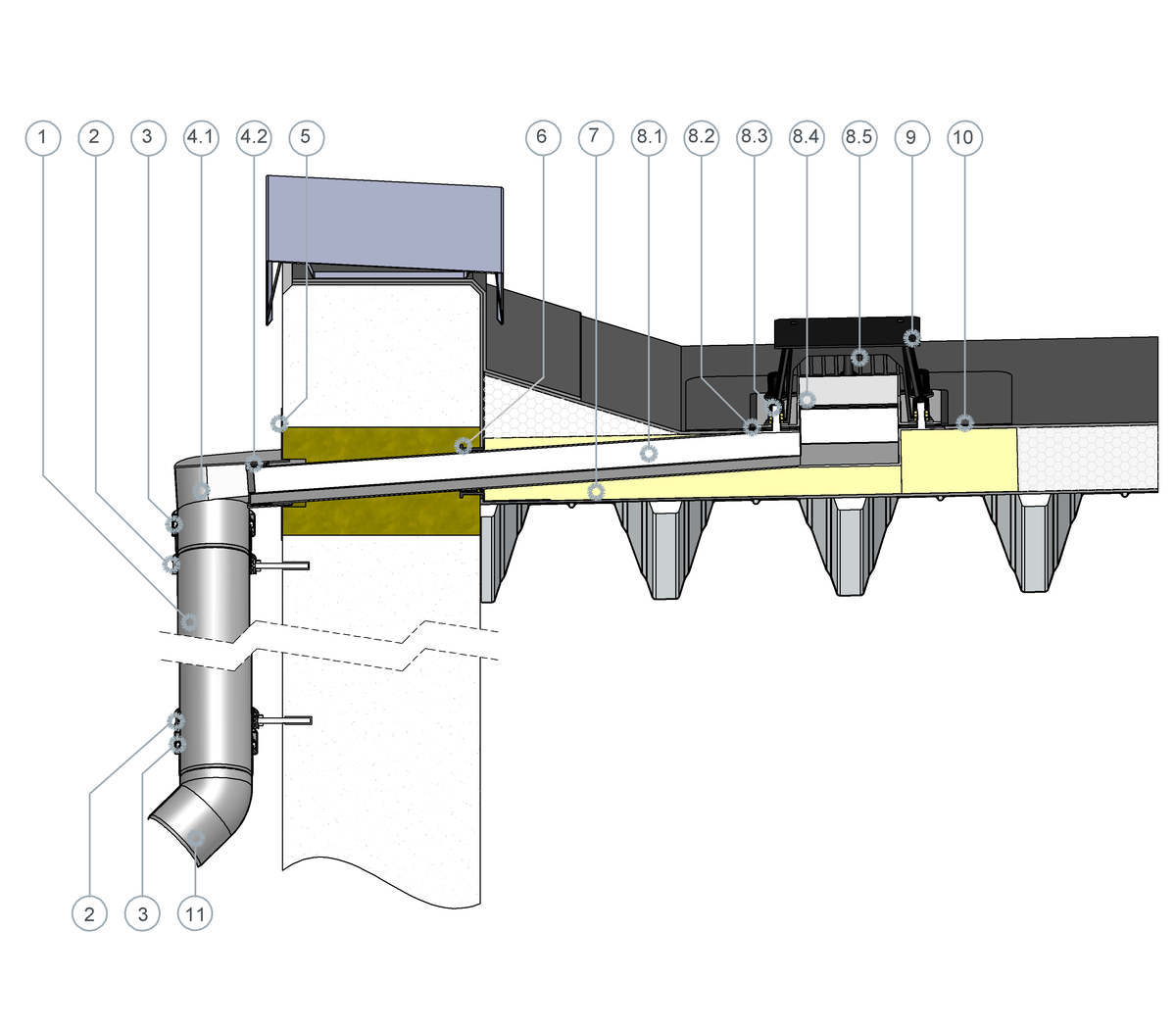

SitaTurbo für die Notentwässerung mit Fallleitung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang
9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang
9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

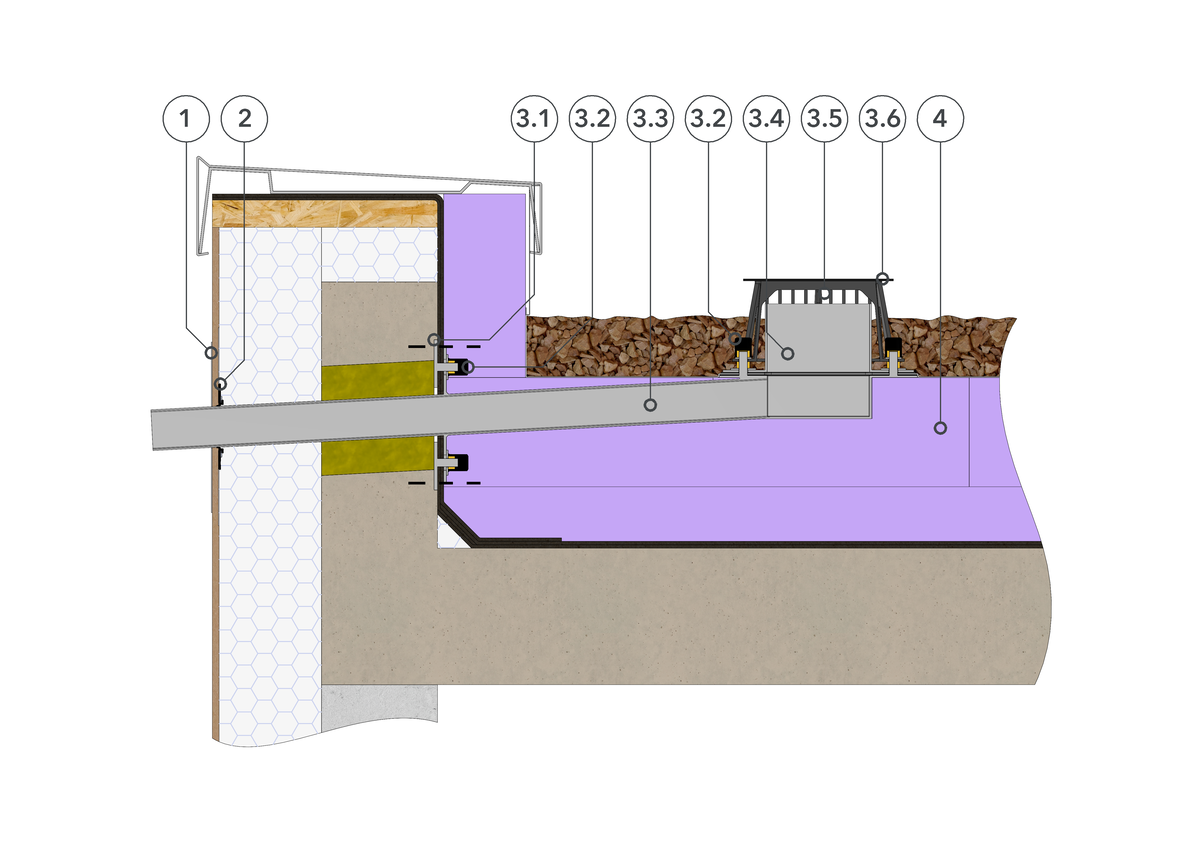

SitaTurbo Umkehrdach für die Notentwässerung im Umkehrdach
1 SitaTurbo Fassaden-Abdeckplatte
SitaTurbo Umkehrdach bestehend aus:
2.1 Festflanschplatte
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 SitaTurbo Grundkörper mit angeschweißter Losflanschplatte
2.4 Anstau-Losflansch
2.5 Kiesfang
3 SitaTurbo Abdeckplatte
4 SitaTurbo Dämmkörper XPS für Umkehrdächer
SitaTurbo Umkehrdach bestehend aus:
2.1 Festflanschplatte
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 SitaTurbo Grundkörper mit angeschweißter Losflanschplatte
2.4 Anstau-Losflansch
2.5 Kiesfang
3 SitaTurbo Abdeckplatte
4 SitaTurbo Dämmkörper XPS für Umkehrdächer
Umkehrdachaufbau nach den aaRdT mit:
- Kiesschüttung
- Dachvlies
- Wärmedämmung
- Abdichtung
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
