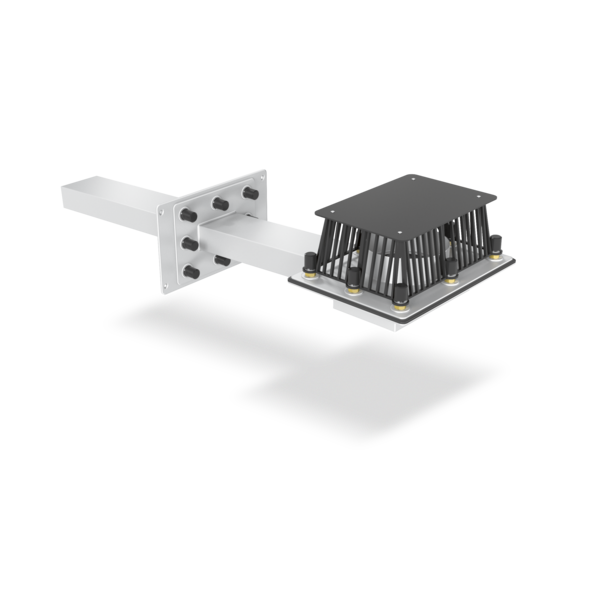

SitaTurbo

Max Toiture inversée

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Débit accru

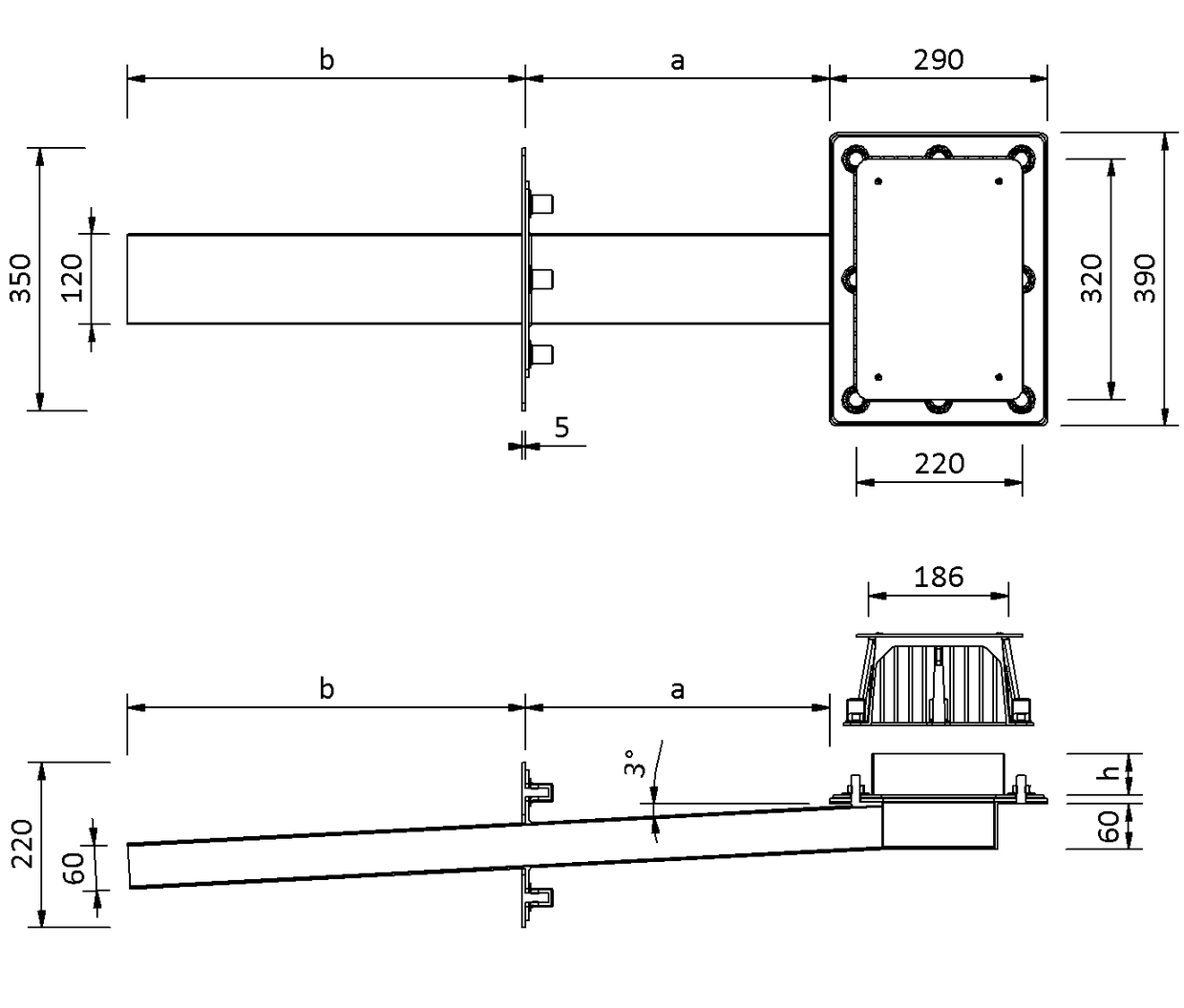

Schéma technique

Percée / percement (mm)	Section du tuyau de rallonge (mm x mm)	A	B	H
170	120 x 60	450 mm	700 mm	Hauteur de la bride libre de retenue selon indication
170	120 x 60	Distance à l’acrotère	Largeur de l’acrotère + saillie	Hauteur de la bride libre de retenue selon indication

Texte explicatif

SitaTurbo Max Toiture inversée, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, débit comme gargouille de 8,8 l/s pour un niveau d’eau de 65 mm, construction à bride à visser pour le serrage de la protection et avec plaque à bride soudée au conduit à section rectangulaire pour le serrage de membranes en bitume, plastique ou caoutchouc, y compris manchons d'étanchéité, boulons filetés, rondelles plates, écrous M12, couvercles de protection et arrêt de gravier. Fourniture et pose selon les règles de l'art.

Débit

Débit selon NBN EN 1253-2 in l/s

	Niveau d’eau (mm)
Section du tuyau de rallonge (mm x mm)	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
120 x 60	0.7	1.4	2.3	3	4	5	6.3	7.1	7.7	8.1	8.3	8.5	8.8	9	9.2	9.3	9.5	9.7	9.9	10

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Exemples d'installation

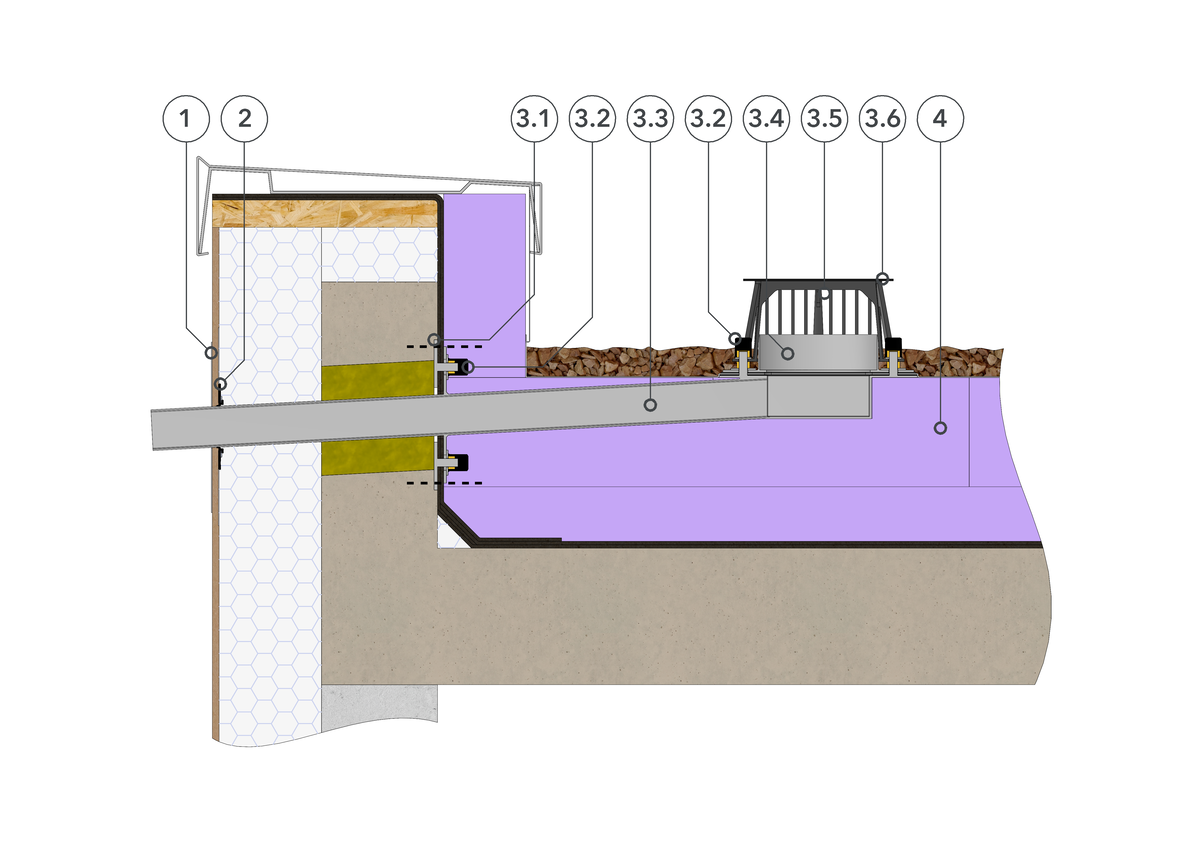

SitaTurbo Max Toiture inversée pour l’évacuation de secours

1 SitaTurbo Plaque de recouvrement de façade

SitaTurbo Toiture inversée se compose de :
2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 SitaTurbo Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Arrêt de gravier

3 SitaTurbo Plaque de recouvrement
4 SitaTurbo Pièce d'isolation en XPS pour toitures inversées

Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :

Lit de gravier
Dalle de toit
Isolation thermique
Étanchéité
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

Sélection d’articles

SitaTurbo		N° d'article
Max Toiture inversée
	Fabrication spéciale	18210099	Voir le produit
	A=450 mm / B=700 mm	18270099	Voir le produit

SitaTurbo

Max Toiture inversée

Caractéristiques

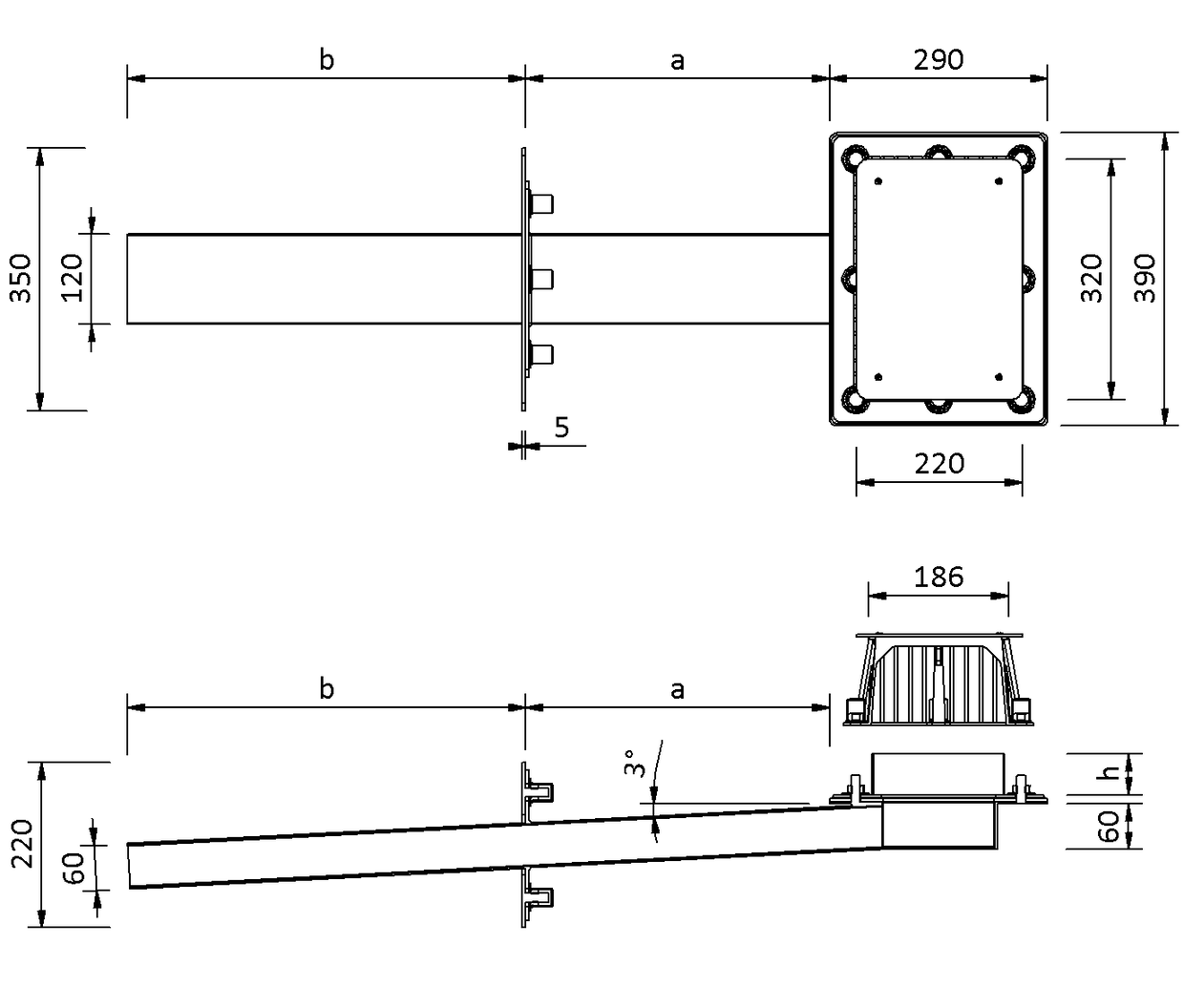

Schéma technique

SitaTurbo Max Toiture inversée pour l’évacuation de secours

Accessoires

SitaTurbo

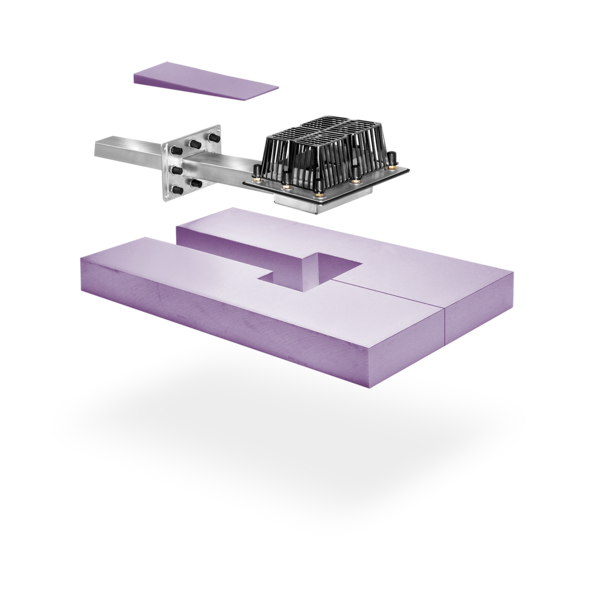

Pièce d'isolation XPS

SitaTurbo

Plaque de recouvrement de façade

SitaTurbo

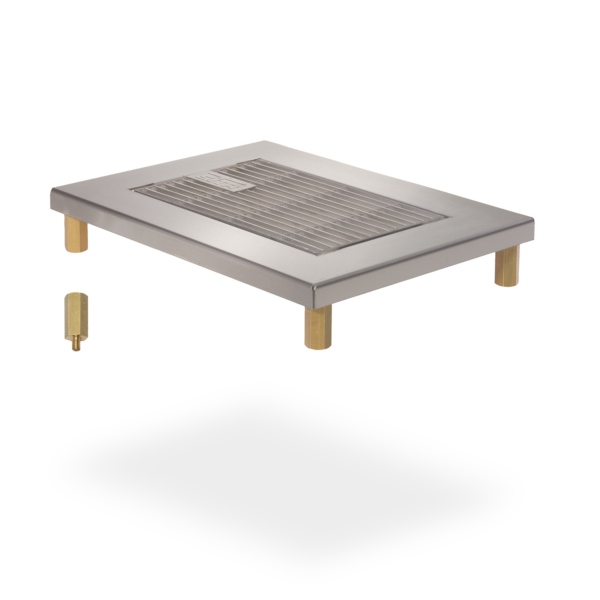

Set de pièces pour terrasses

SitaTurbo

Manchon de raccordement Bitume

SitaTurbo

Manchon de raccordement Film plastique

SitaTurbo

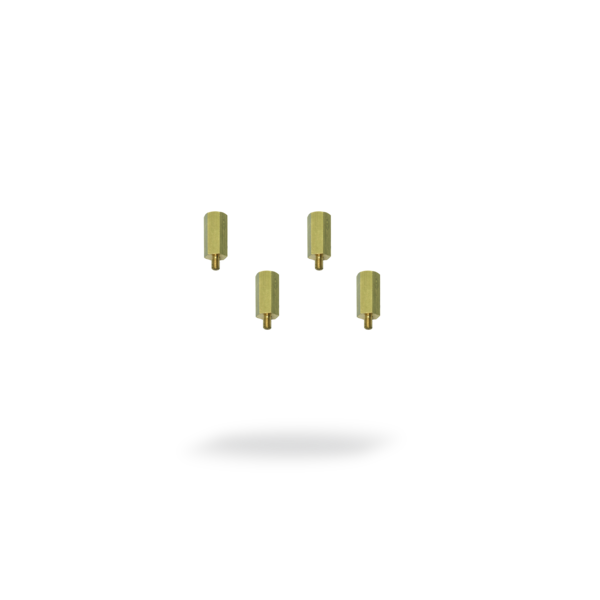

Set de rattrapage
