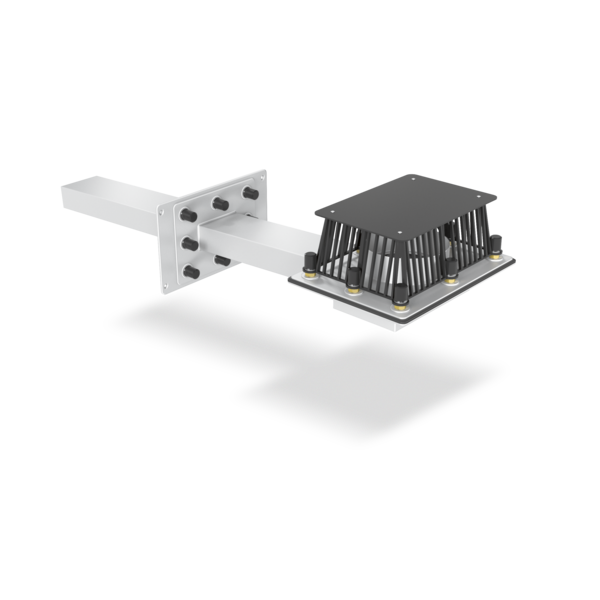

SitaTurbo

Max omkeerdak

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Verhoogde afvoercapaciteit

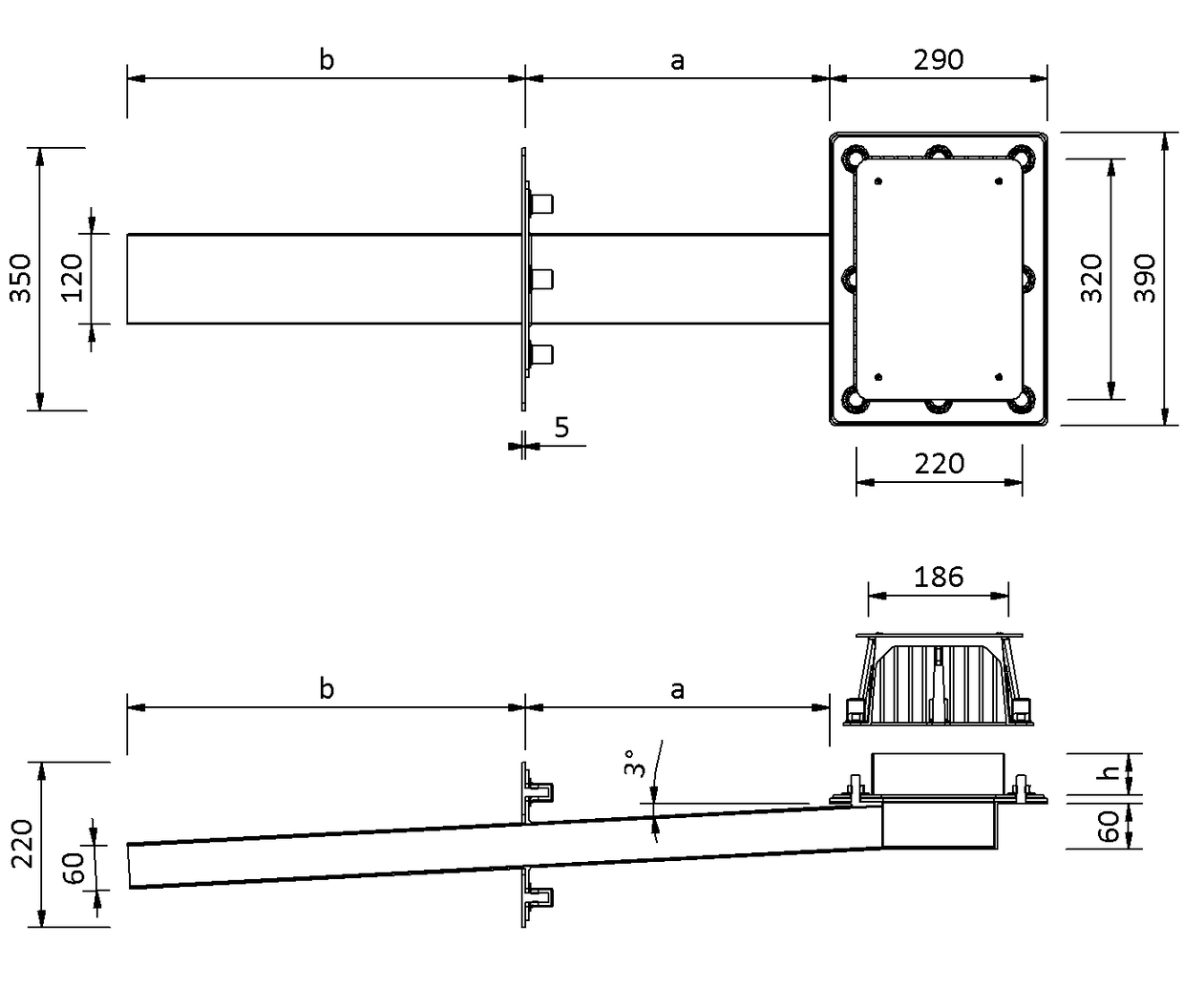

Technische tekening

Doorbreking/kernboring (mm)	Aansluitdiameter (mm x mm)	A	B	H
170	120 x 60	450 mm	700 mm	hoogte overloopflens volgens specificatie
170	120 x 60	afstand tot borstwering	breedte borstwering plus uitstekend deel	hoogte overloopflens volgens specificatie

Prestatiebeschrijving

SitaTurbo Max omkeerdak, van roestvrij staal materiaalnummer 1.4301. Conform NBN EN 1253-2. Afvoercapaciteit van 8,8 l/s bij 65 mm waterstand als spuwer. Met schroefflens voor het inklemmen van beschermvlies. Met op rechthoekige afvoerbuis gelaste flensplaat voor het inklemmen van bitumineuze, kunststof en rubberen dakafdichtbanen. Inclusief afdichtslabben, schroefbouten, sluitringen, moeren M12, beschermkappen en bladvanger. Leveren en deskundig inbouwen.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
Aansluitdiameter (mm x mm)	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
120 x 60	0.7	1.4	2.3	3	4	5	6.3	7.1	7.7	8.1	8.3	8.5	8.8	9	9.2	9.3	9.5	9.7	9.9	10

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Installatievoorbeelden

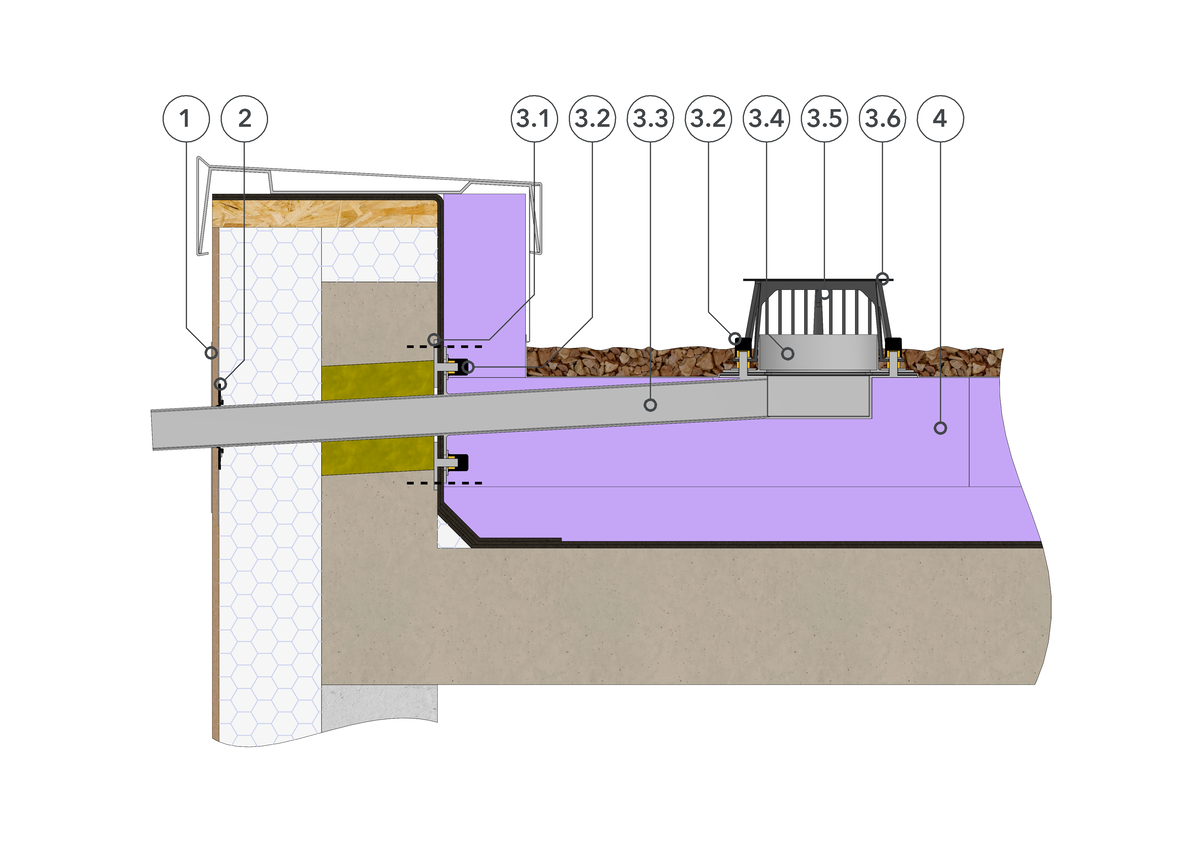

SitaTurbo Max voor noodafvoer op omkeerdak

1 SitaTurbo gevelafdekplaat

SitaTurbo voor omkeerdak bestaande uit:

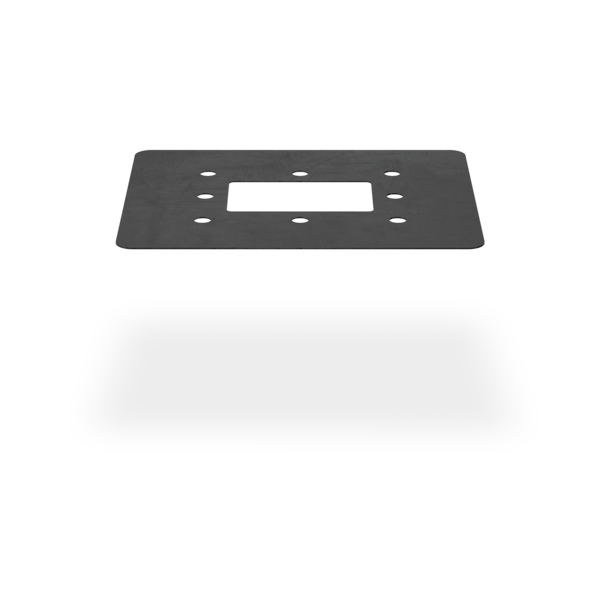

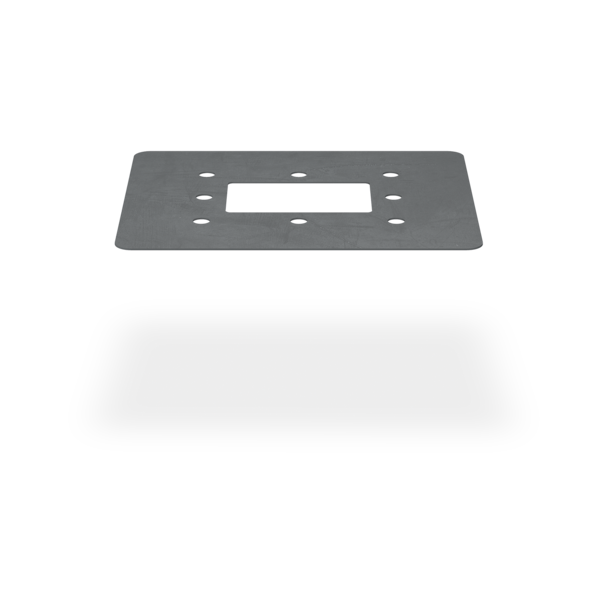

2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 SitaTurbo-afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 Grindvanger

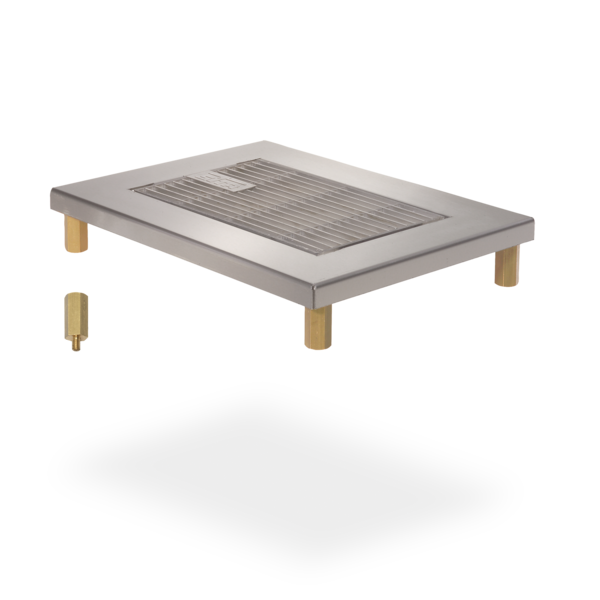

3 SitaTurbo afdekplaat

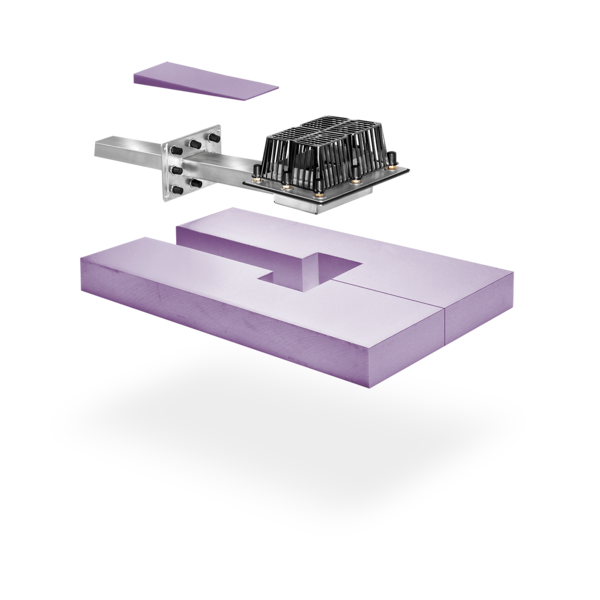

4 SitaTurbo XPS isolatie-element voor omkeerdaken

Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:

Grindvulling
Dakvlies
Thermische isolatie
Afdichting
Onderconstructie
Opening in de dakopstand met voegband

Artikelselectie

SitaTurbo		Artikelnummer
SitaTurbo Max voor omkeerdak
	Aangepast ontwerp	18210099	Product tonen
	A=450 mm / B=700 mm	18270099	Product tonen
