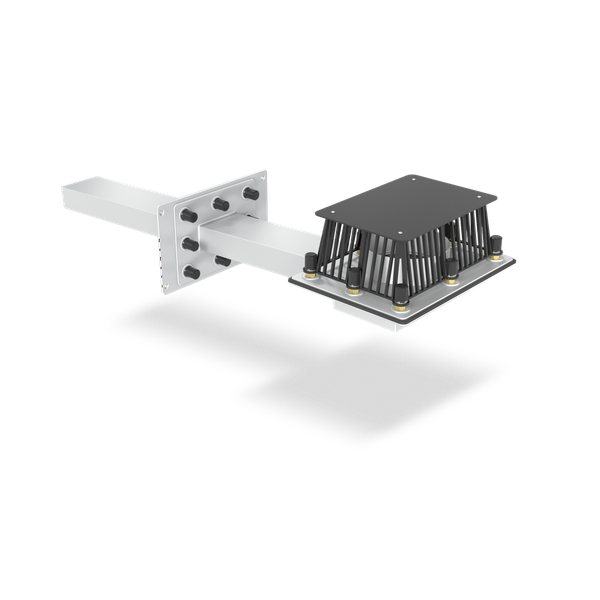

SitaTurbo
Max Umkehrdach
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Erhöhtes Abflussvermögen

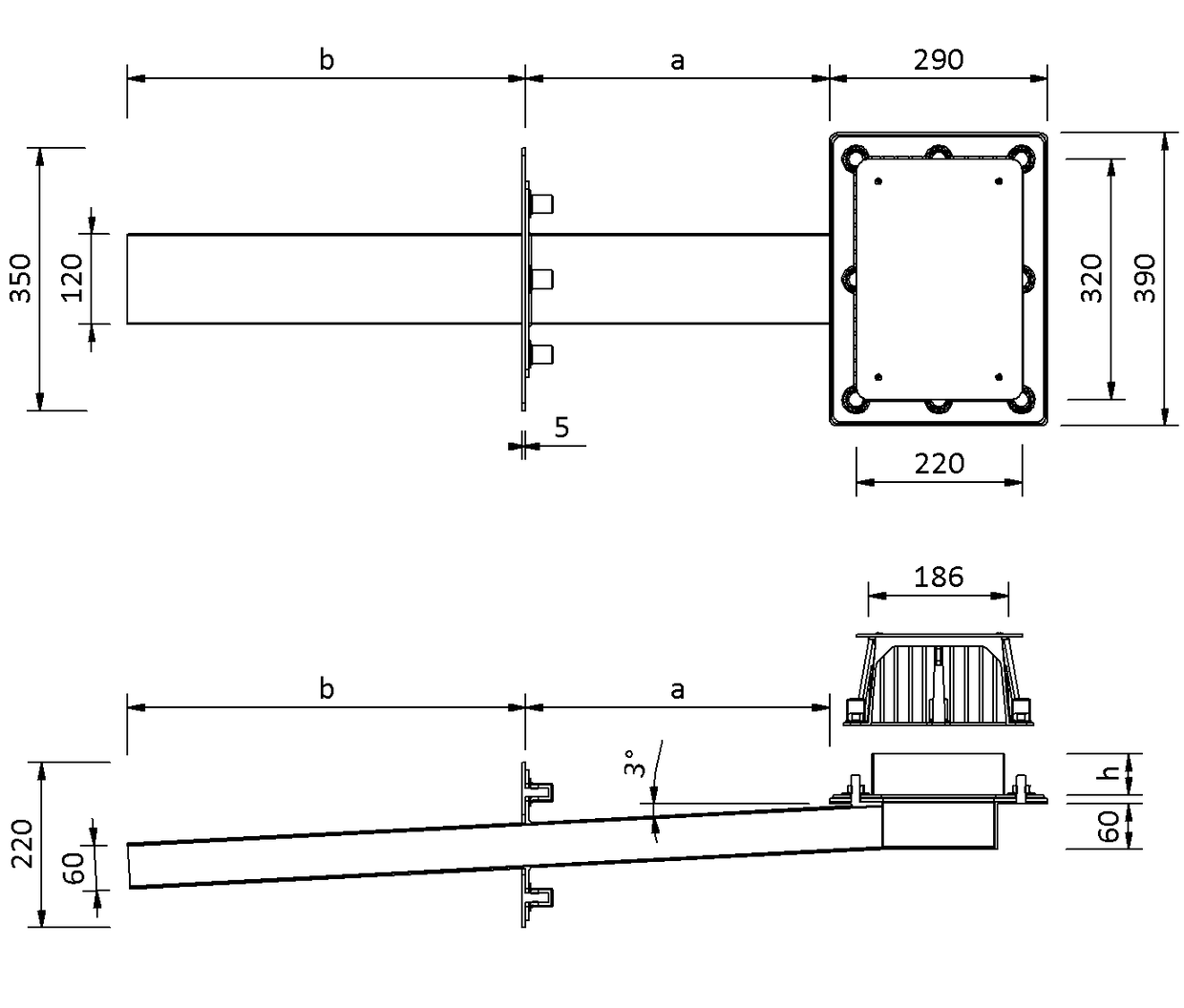

Technische Zeichnung
| Durchbruch / Kernbohrung (mm) | Stutzenquerschnitt (mm x mm) | A | B | H |
|---|---|---|---|---|
| 170 | 120 x 60 | 450 mm | 700 mm | Höhe Anstaulosflansch nach Vorgabe |
| 170 | 120 x 60 | Abstand zur Attika | Attikabreite plus Überstand | Höhe Anstaulosflansch nach Vorgabe |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaTurbo Max Umkehrdach, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, nach DIN EN 1253-2, Abflussmenge als Speier 8,8 l/s bei 65 mm Stauhöhe, mit Schraubflansch-Konstruktion zum Einklemmen des Schutzvlieses und mit einer am Rechteckrohr angeschweißten Flanschplatte zum Einklemmen von Bitumen-, Kunststoff- und Kautschukbahnen mit Dichtmanschetten, Gewindebolzen, Unterlegscheiben, Muttern M12, Schutzkappen und Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stutzenquerschnitt (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

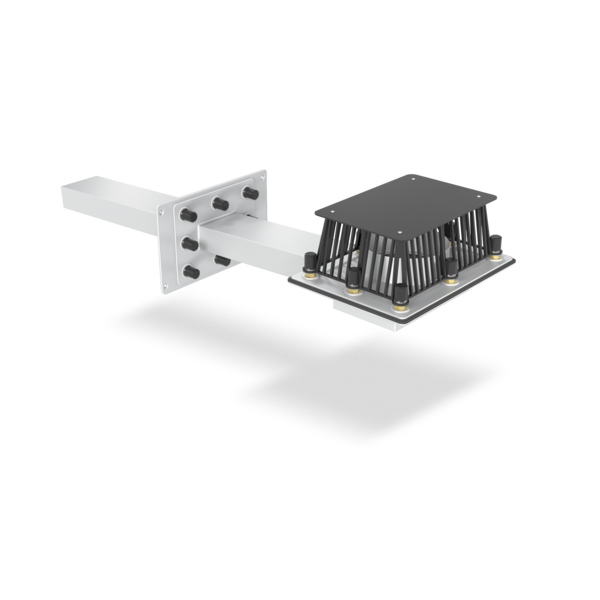

SitaTurbo Max Umkehrdach für die Notentwässerung

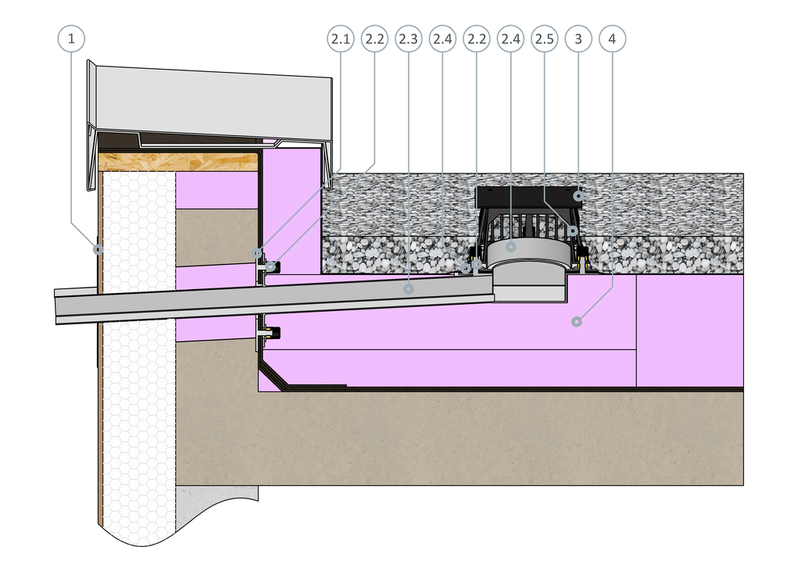

1 SitaTurbo Fassaden-Abdeckplatte
SitaTurbo Umkehrdach bestehend aus:
2.1 Festflanschplatte
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 SitaTurbo Grundkörper mit angeschweißter Losflanschplatte
2.4 Anstau-Losflansch
2.5 Kiesfang
3 SitaTurbo Abdeckplatte
4 SitaTurbo Dämmkörper XPS für Umkehrdächer
SitaTurbo Umkehrdach bestehend aus:
2.1 Festflanschplatte
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 SitaTurbo Grundkörper mit angeschweißter Losflanschplatte
2.4 Anstau-Losflansch
2.5 Kiesfang
3 SitaTurbo Abdeckplatte
4 SitaTurbo Dämmkörper XPS für Umkehrdächer
Umkehrdachaufbau nach den aaRdT mit:
- Kiesschüttung
- Dachvlies
- Wärmedämmung
- Abdichtung
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaTurbo | Artikel Nr. | ||
|---|---|---|---|
Max Umkehrdach | |||
| Sonderanfertigung | 18210099 | Zum Produkt | |
| A=450 mm / B=700 mm | 18270099 | Zum Produkt |
+
