Variante

SitaTurbo

Raccord adaptateur

Caractéristiques

Montage sans outil
Enfichage simple
Sécurité antirefoulement

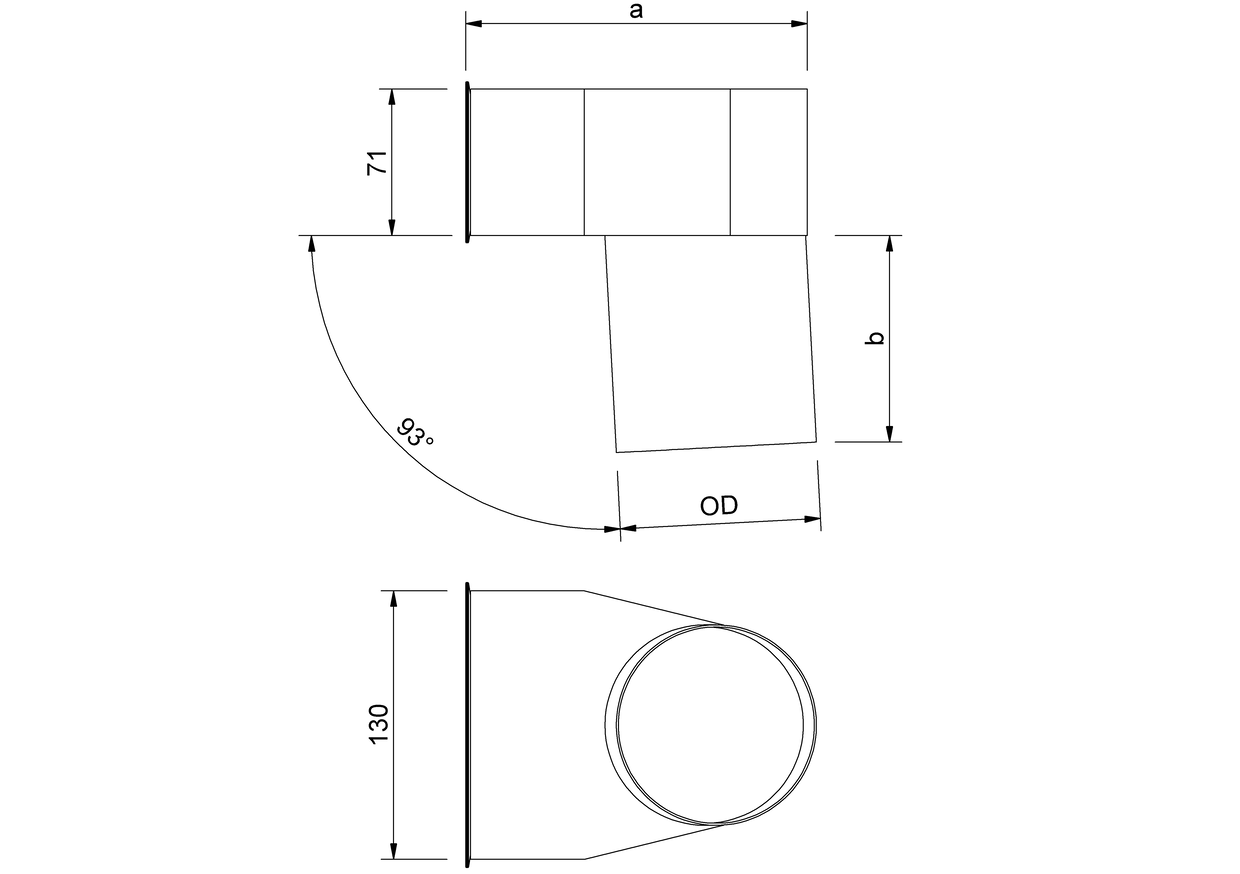

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	a (mm)	b (mm)
100	97	163	100
125	117	183	100
80	77	143	100

Texte explicatif

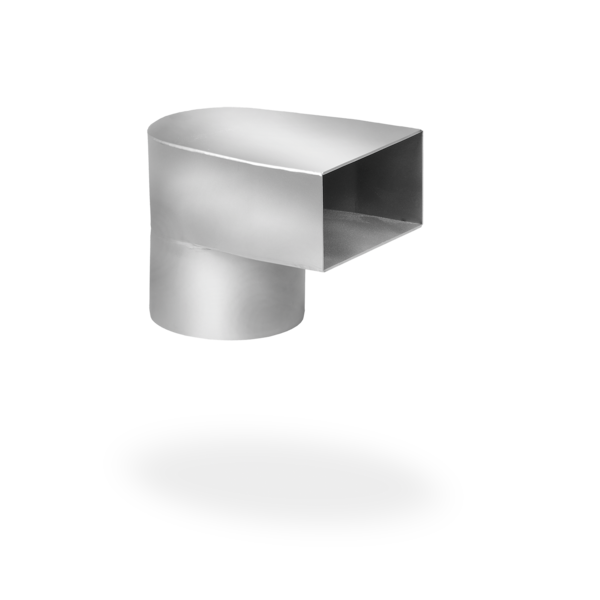

SitaTurbo Raccord adaptateur sur conduit tubulaire en zinc, en acier inoxydable, n° de matériau : 1.4301, pour le raccord de l’avaloir d’acrotère SitaTurbo à un conduit tubulaire en zinc selon NBN EN 612, en diamètre nominal DN 80, DN 100 ou DN 125, avec lubrifiant et bague d’étanchéité. Fourniture et pose selon les règles de l’art.

Débit

Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s

	Niveau d’eau (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
80	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7 l/s	t4 8,6 l/s	t4 10,4 l/s	t4 12,1 l/s	t4 13,3 l/s	t4 14,5 l/s	t4 14,5 l/s	t4 14,6 l/s
100	t4 0,6 l/s	t4 1,4 l/s	t4 2,2 l/s	t4 3 l/s	t4 3,8 l/s	t4 5,2 l/s	t4 6,5 l/s	t4 7,5 l/s	t4 8,5 l/s	t4 10,6 l/s	t4 12,7 l/s	t4 14,6 l/s	t4 16,4 l/s
125	t3 0,6 l/s	t3 1,5 l/s	t3 2,3 l/s	t3 3,1 l/s	t3 3,9 l/s	t3 5,2 l/s	t3 6,5 l/s	t3 7,6 l/s	t3 8,7 l/s	t3 9,9 l/s	t3 11 l/s	t3 11,6 l/s	t3 12,1 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaTurbo			N° d'article
Raccord adaptateur sur conduit à section circulaire en zinc selon NBN EN 612
	sur conduit à section circulaire selon NBN EN 612 / DN 80	SitaTurbo, SitaTurbo Toiture inversée	189108	Voir le produit
	sur conduit à section circulaire selon NBN EN 612 / DN 100	SitaTurbo, SitaTurbo Toiture inversée	189109	Voir le produit
	sur conduit à section circulaire selon NBN EN 612 / DN 125	SitaTurbo, SitaTurbo Toiture inversée	189110	Voir le produit
