SitaTurbo
Übergangsstück

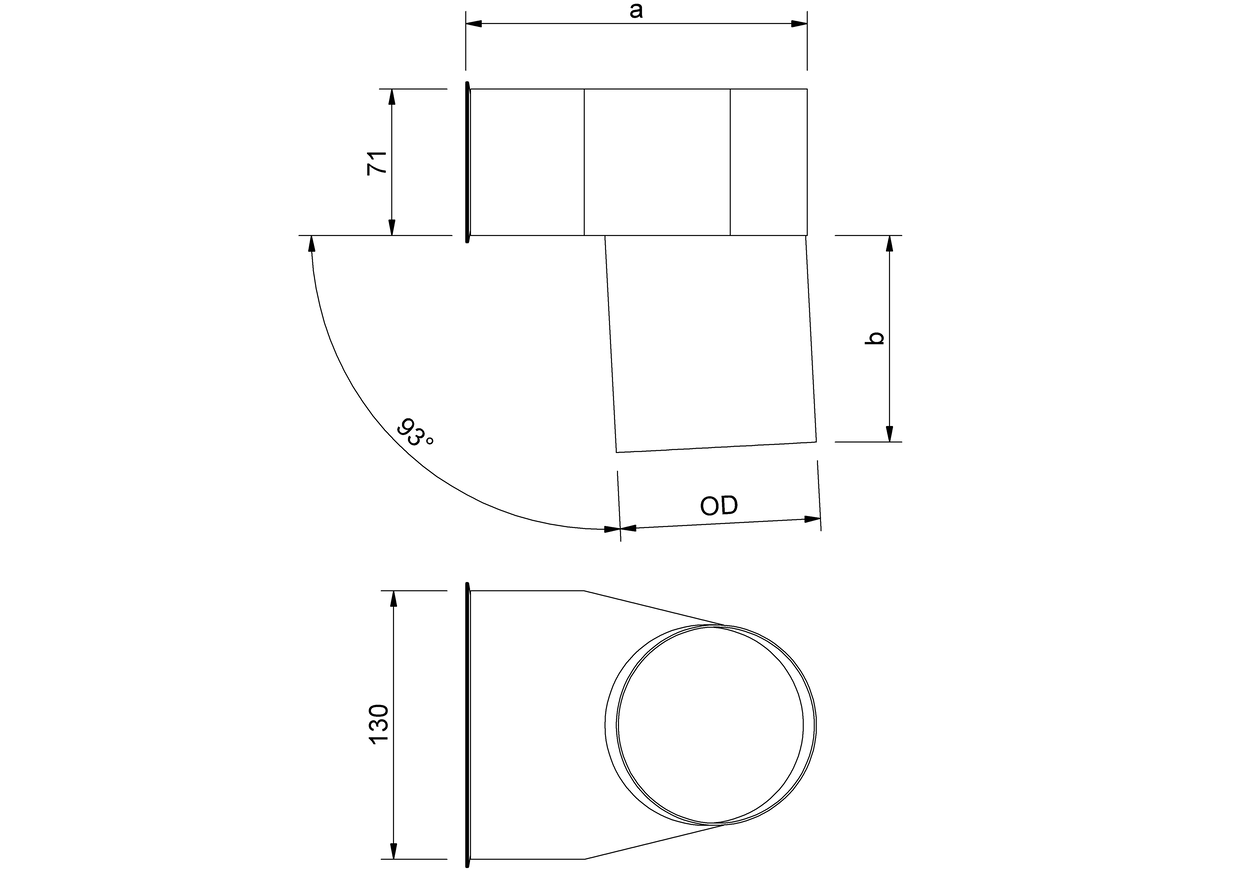

Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) |
---|---|---|---|
100 | 97 | 163 | 100 |
125 | 117 | 183 | 100 |
80 | 77 | 143 | 100 |
Leistungstext
Abflussmenge
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaTurbo Übergangsstück auf Zink-Rundrohr, aus Edelstahl, Werkstoffnummer: 1.4301, zum Übergang vom SitaTurbo Attikagully auf ein Zinkrundrohr nach DIN EN 612, in den Nennweiten DN 80, DN 100 und DN 125, mit Gleitmittel und Dichtring, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm) |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm | 75 mm | 80 mm | 85 mm | 90 mm | 95 mm | 100 mm | 80 | 0,8 l/s | 2,1 l/s | 3,3 l/s | 4,4 l/s | 5,4 l/s | 7 l/s | 8,6 l/s | 10,4 l/s | 12,1 l/s | 13,3 l/s | 14,5 l/s | 14,5 l/s | 14,6 l/s | 14,6 l/s | 14,8 l/s | 15 l/s | 15,1 l/s | 15,2 l/s | 15,3 l/s | 15,3 l/s | 100 | 0,6 l/s | 1,4 l/s | 2,2 l/s | 3 l/s | 3,8 l/s | 5,2 l/s | 6,5 l/s | 7,5 l/s | 8,5 l/s | 10,6 l/s | 12,7 l/s | 14,6 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 16,4 l/s | 125 | 0,6 l/s | 1,5 l/s | 2,3 l/s | 3,1 l/s | 3,9 l/s | 5,2 l/s | 6,5 l/s | 7,6 l/s | 8,7 l/s | 9,9 l/s | 11 l/s | 11,6 l/s | 12,1 l/s | - | - | - | - | - | - | - |
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaTurbo_SitaTurbo_Max.pdfTechnische Zeichnungen
PDF TechnischeZeichnung_189108_de.pdf PDF TechnischeZeichnung_189109_de.pdf PDF TechnischeZeichnung_189110_de.pdf DWG TZ_DB_SitaTurbo_Uebergangsstueck_auf_rundes_Zink_Fallrohr_77_80_mit_Lamellendichtung.DWG DWG TZ_DB_SitaTurbo_Uebergangsstueck_auf_rundes_Zink_Fallrohr_97_100_mit_Lamellendichtung.DWG DWG TZ_DB_SitaTurbo_Uebergangsstueck_auf_rundes_Zink_Fallrohr_117_125_mit_Lamellendichtung.DWGEinbauanleitung
PDF Einbauanleitung_SitaTurbo_E280027.pdfSitaTurbo | Artikel Nr. | |||
---|---|---|---|---|
Übergangsstück auf Zink-Rundrohr nach DIN EN 612 |
||||
auf Rundrohr nach DIN EN 612 / DN 80 | SitaTurbo, SitaTurbo Umkehrdach | 189108 | Zum Produkt | |
auf Rundrohr nach DIN EN 612 / DN 100 | SitaTurbo, SitaTurbo Umkehrdach | 189109 | Zum Produkt | |
auf Rundrohr nach DIN EN 612 / DN 125 | SitaTurbo, SitaTurbo Umkehrdach | 189110 | Zum Produkt |
