Variante

SitaTurbo

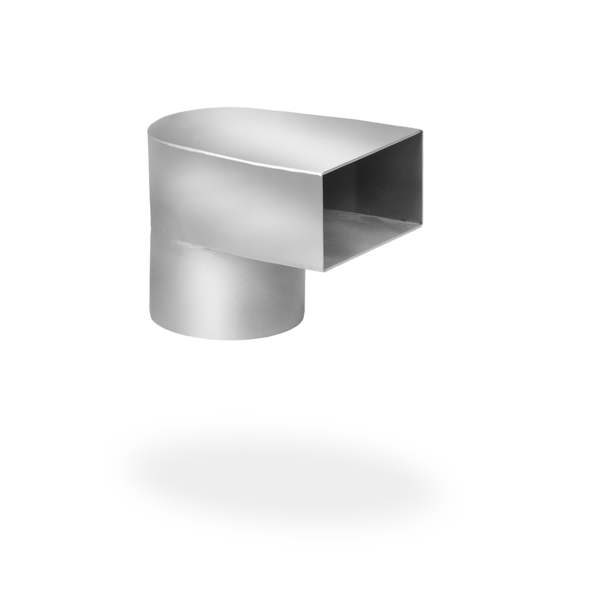

Overgangsstuk

Productkenmerken

Montage zonder gereedschap
Eenvoudig aan te brengen opsteekelement
Beveiligd tegen terugstuwing

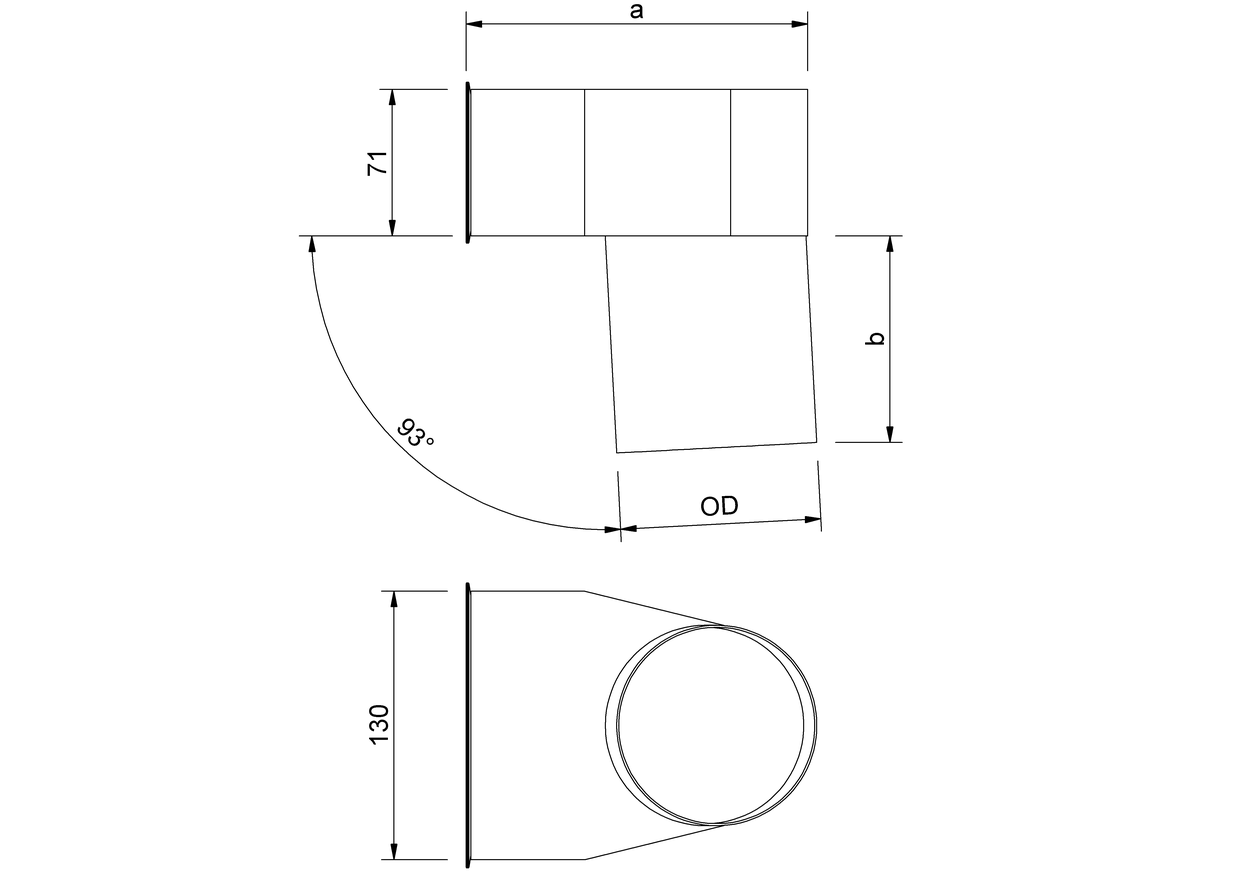

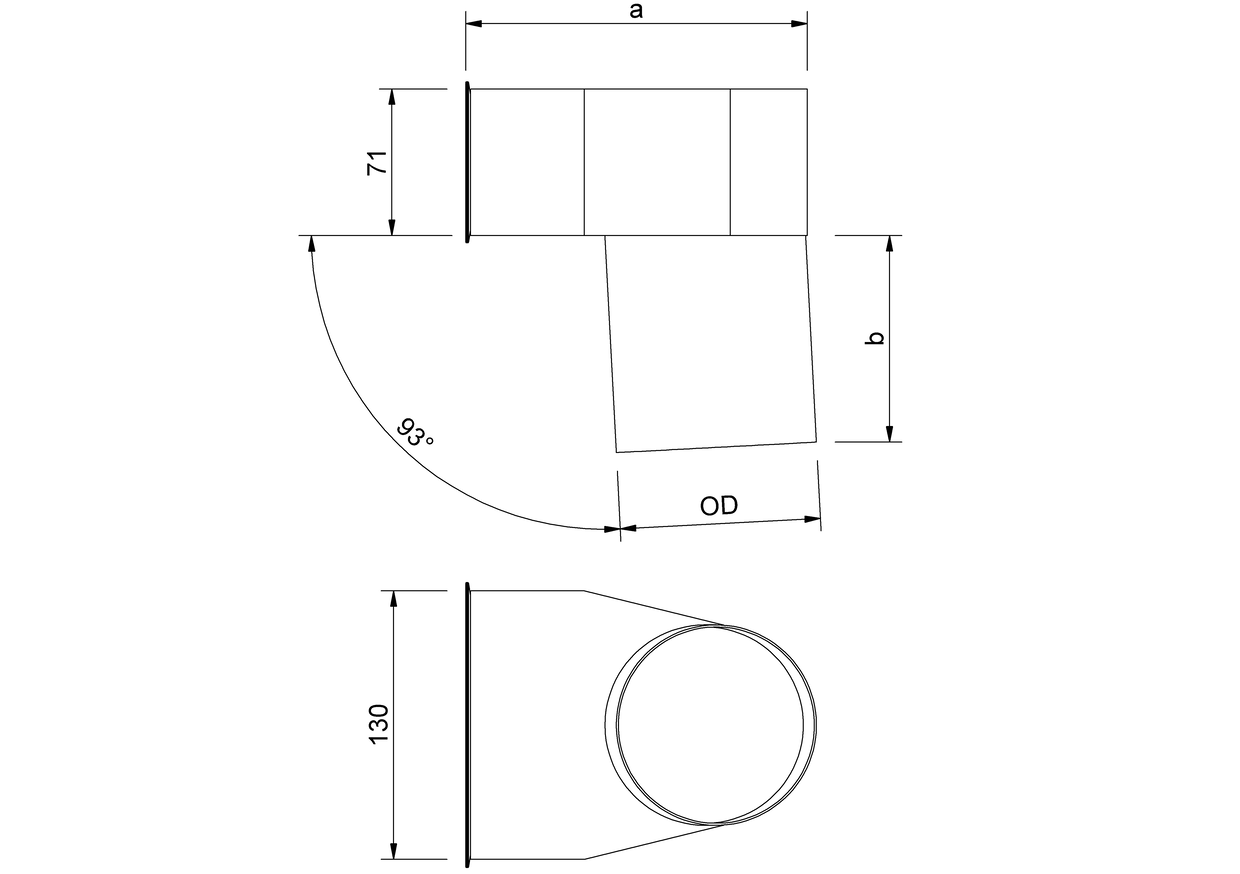

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)
100	97	163	100
125	117	183	100
80	77	143	100

Prestatiebeschrijving

SitaTurbo overgangsstuk op ronde zinken afvoerbuis, uit roestvrij staal (materiaalnummer: 1.4301). Verloopkoppeling tussen SitaTurbo afvoerkolk doorheen de dakopstand en ronde zinken afvoerbuis conform NEN EN 612. Nominale diameter DN 80, DN 100 en DN 125. Inclusief glijmiddel en dichtingsring. Leveren en plaatsen volgens de regels der kunst.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s

	Waterstand (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
80	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7 l/s	t4 8,6 l/s	t4 10,4 l/s	t4 12,1 l/s	t4 13,3 l/s	t4 14,5 l/s	t4 14,5 l/s	t4 14,6 l/s
100	t4 0,6 l/s	t4 1,4 l/s	t4 2,2 l/s	t4 3 l/s	t4 3,8 l/s	t4 5,2 l/s	t4 6,5 l/s	t4 7,5 l/s	t4 8,5 l/s	t4 10,6 l/s	t4 12,7 l/s	t4 14,6 l/s	t4 16,4 l/s
125	t3 0,6 l/s	t3 1,5 l/s	t3 2,3 l/s	t3 3,1 l/s	t3 3,9 l/s	t3 5,2 l/s	t3 6,5 l/s	t3 7,6 l/s	t3 8,7 l/s	t3 9,9 l/s	t3 11 l/s	t3 11,6 l/s	t3 12,1 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTurbo			Artikelnummer
Overgangsstuk op ronde zinken afvoerbuis conform NBN EN 612
	op ronde afvoerbuisconform NBN EN 612 / DN 80	SitaTurbo, SitaTurbo voor omkeerdaken	189108	Product tonen
	op ronde afvoerbuisconform NBN EN 612 / DN 100	SitaTurbo, SitaTurbo voor omkeerdaken	189109	Product tonen
	op ronde afvoerbuisconform NBN EN 612 / DN 125	SitaTurbo, SitaTurbo voor omkeerdaken	189110	Product tonen
