Вариант

SitaTurbo

Переходник

Свойства

Монтаж без инструментов
Простое насаживание
Защита от обратного подпора

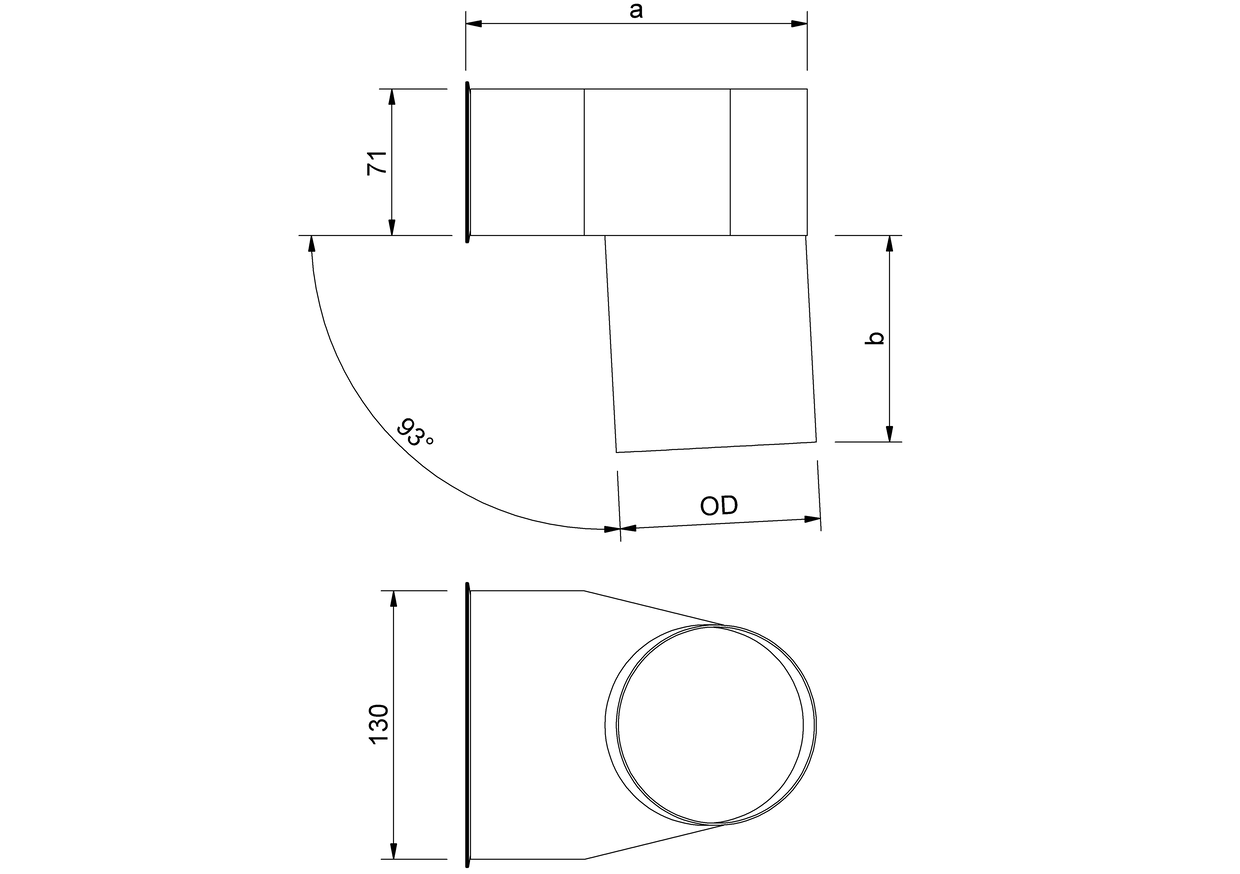

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	a (мм)	b (мм)
100	97	163	100
125	117	183	100
80	77	143	100

Описание услуги

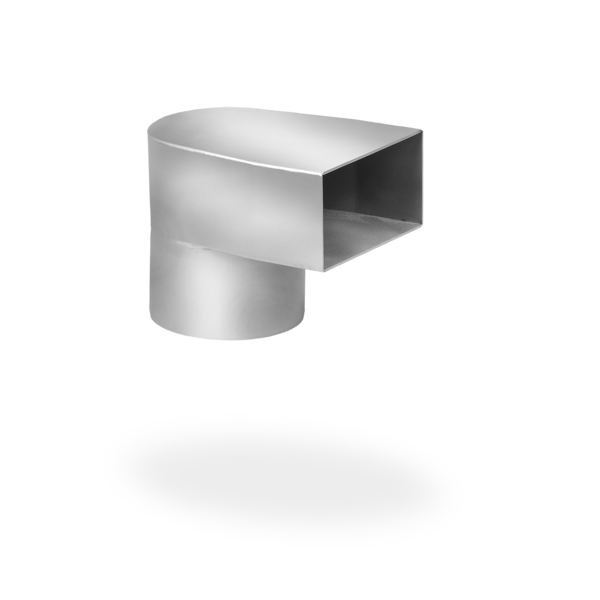

Переходник SitaTurbo на круглую оцинкованную трубу, из нержавеющей стали, номер материала: 1.4301, для перехода с парапетной воронки SitaTurbo на круглую оцинкованную трубу согласно DIN EN 612, с номинальными диаметрами DN 80, DN 100 и DN 125, со смазкой и уплотнительным кольцом. Поставка и квалифицированный монтаж.

Пропускная способность

Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s

	Высота подпора воды (мм)
DN	5 мм	10 мм	15 мм	20 мм	25 мм	30 мм	35 мм	40 мм	45 мм	50 мм	55 мм	60 мм	65 мм
80	t4 0,8 l/s	t4 2,1 l/s	t4 3,3 l/s	t4 4,4 l/s	t4 5,4 l/s	t4 7 l/s	t4 8,6 l/s	t4 10,4 l/s	t4 12,1 l/s	t4 13,3 l/s	t4 14,5 l/s	t4 14,5 l/s	t4 14,6 l/s
100	t4 0,6 l/s	t4 1,4 l/s	t4 2,2 l/s	t4 3 l/s	t4 3,8 l/s	t4 5,2 l/s	t4 6,5 l/s	t4 7,5 l/s	t4 8,5 l/s	t4 10,6 l/s	t4 12,7 l/s	t4 14,6 l/s	t4 16,4 l/s
125	t3 0,6 l/s	t3 1,5 l/s	t3 2,3 l/s	t3 3,1 l/s	t3 3,9 l/s	t3 5,2 l/s	t3 6,5 l/s	t3 7,6 l/s	t3 8,7 l/s	t3 9,9 l/s	t3 11 l/s	t3 11,6 l/s	t3 12,1 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Выбор товара

SitaTurbo			Арт. №
Переходник на круглую оцинкованную трубу согласно DIN EN 612
	на круглую трубу согласно DIN EN 612 / DN 80	SitaTurbo, SitaTurbo для инверсионной кровли	189108	Посмотреть продукт
	на круглую трубу согласно DIN EN 612 / DN 100	SitaTurbo, SitaTurbo для инверсионной кровли	189109	Посмотреть продукт
	на круглую трубу согласно DIN EN 612 / DN 125	SitaTurbo, SitaTurbo для инверсионной кровли	189110	Посмотреть продукт
