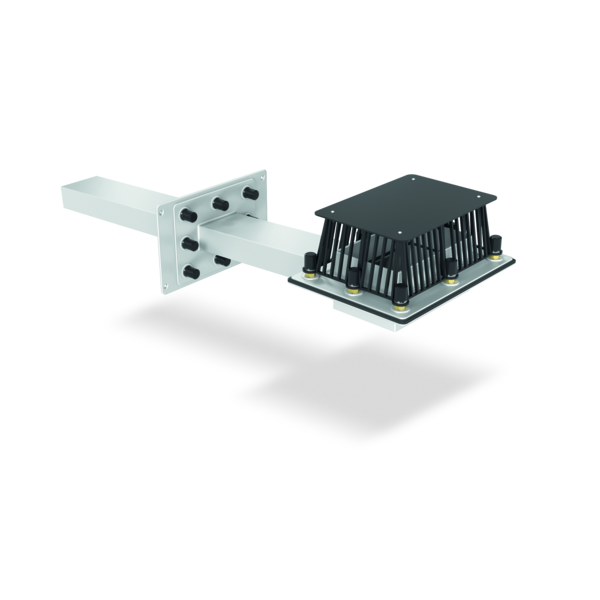

Variante

SitaTurbo

Toiture inversée

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Débit accru

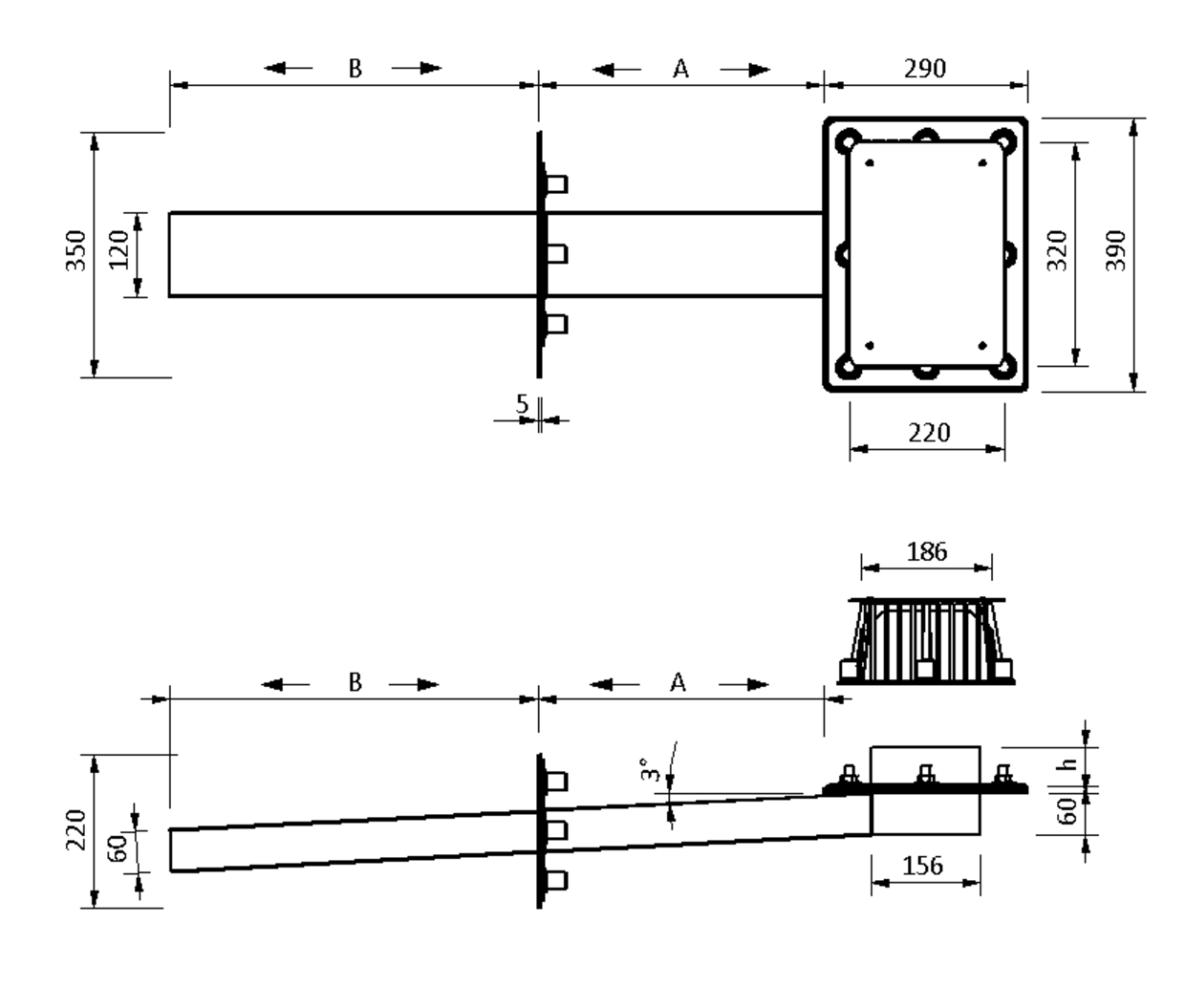

Schéma technique

Percée / percement (mm)	Section du tuyau de rallonge (mm x mm)	A	B	H
170	120 x 60	Distance à l’acrotère	Largeur de l’acrotère + saillie	Hauteur de la bride libre de retenue selon indication

Texte explicatif

SitaTurbo Toiture inversée, avaloir d’acrotère avec conduit à section rectangulaire selon NBN EN 1253-2. Débit comme gargouille de 5,0 l/s pour un niveau d’eau de 65 mm et de 8,7 l/s pour un niveau d’eau de 35 mm, avec tuyau de descente de 4,0 m, DN/DE 100/110 mm. En acier inoxydable (n° de matériau 1.4301), avec bride à visser comme élément de retenue pour le serrage du non-tissé de protection et avec plaque à bride soudée sur le conduit à section rectangulaire pour le serrage de membranes en bitume, plastique et caoutchouc, y compris manchons d'étanchéité, boulons filetés, rondelles plates, écrous M12, couvercle de protection et arrêt de gravier. Fourniture et pose selon les règles de l’art.

Débit

Débit selon NBN EN 1253-2 in l/s

Niveau d’eau (mm)

Section du tuyau de rallonge (mm x mm)

120 x 60

0,6

1,5

2,3

3,6

3,9

4,1

4,3

4,4

4,5

4,6

4,8

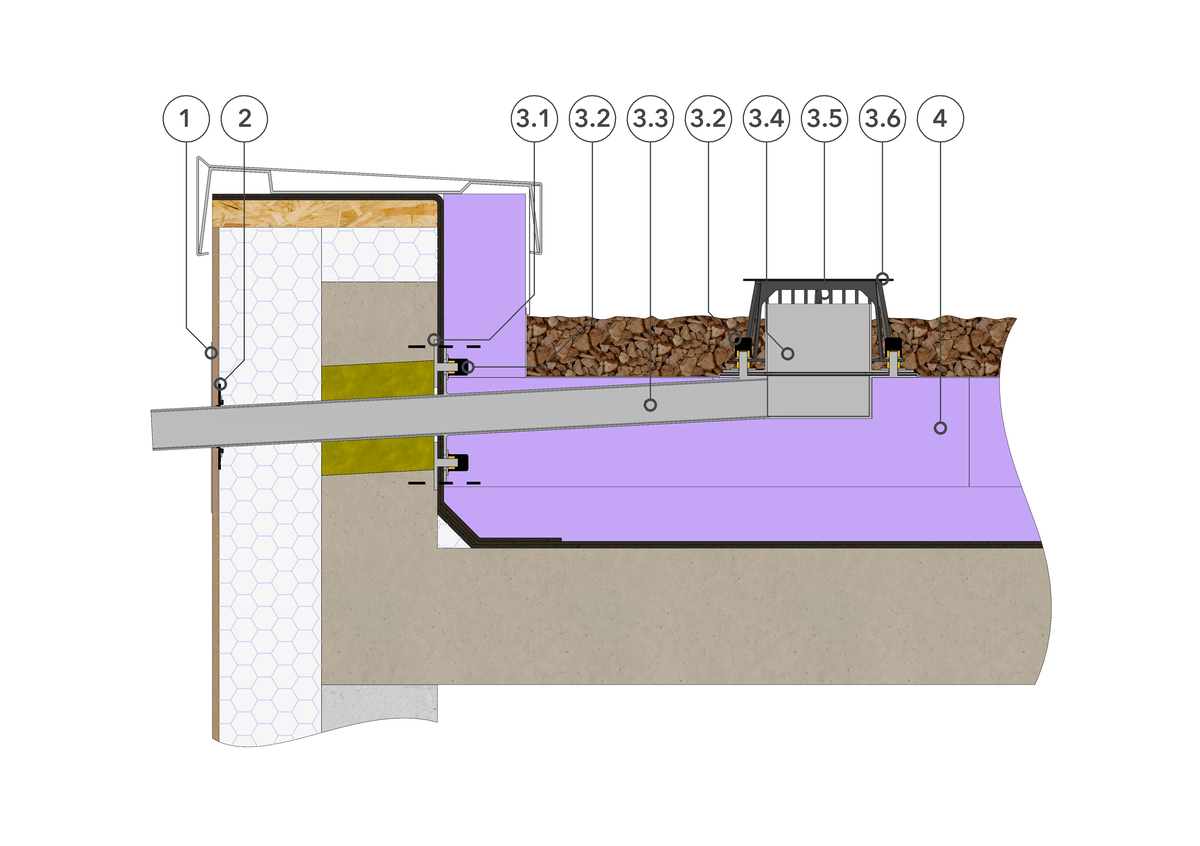

Exemples d'installation

SitaTurbo Toiture inversée pour l’évacuation de secours sur les toitures inversées

1 SitaTurbo Plaque de recouvrement de façade

SitaTurbo Toiture inversée se compose de :
2.1 Plaque à bride
2.2 Rondelles plates, écrous et couvercles de protection
2.3 SitaTurbo Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Arrêt de gravier

3 SitaTurbo Plaque de recouvrement
4 SitaTurbo Pièce d’isolation en XPS pour toitures inversées

Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :

Lit de gravier
Dalle de toit
Isolation thermique
Étanchéité
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

Sélection d’articles

SitaTurbo		N° d'article
Toiture inversée
Toiture inversée	Sonderanfertigung	185999	Voir le produit

SitaTurbo

Toiture inversée

Caractéristiques

Schéma technique

SitaTurbo Toiture inversée pour l’évacuation de secours sur les toitures inversées

Accessoires

SitaTurbo

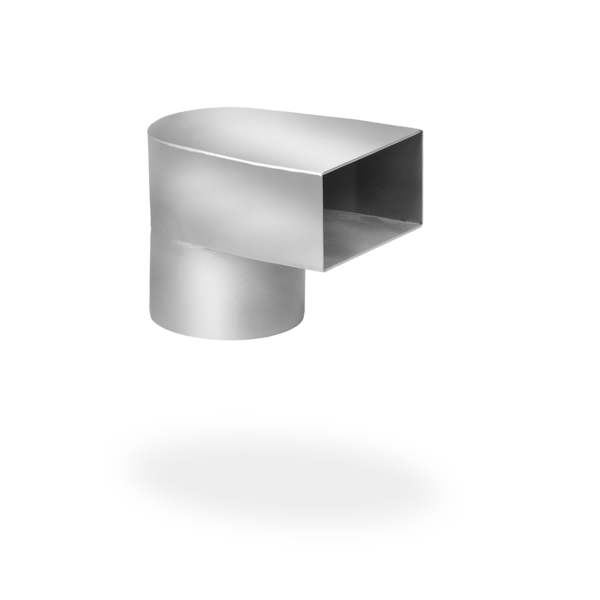

Raccord adaptateur sur SitaPipe Acier inoxydable Tuyau

SitaTurbo

Raccord adaptateur sur conduit à section circulaire en zinc selon NBN EN 612

SitaTurbo

Raccord adaptateur sur conduit à section carrée en zinc

SitaTurbo

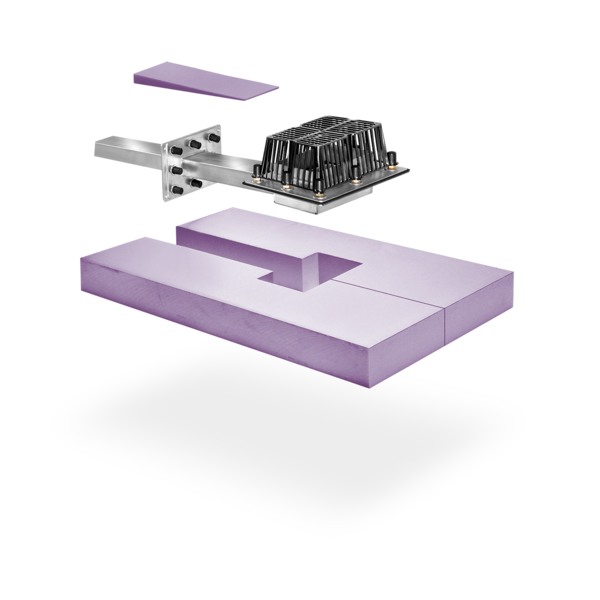

Pièce d'isolation XPS

SitaTurbo

Plaque de recouvrement de façade

SitaTurbo

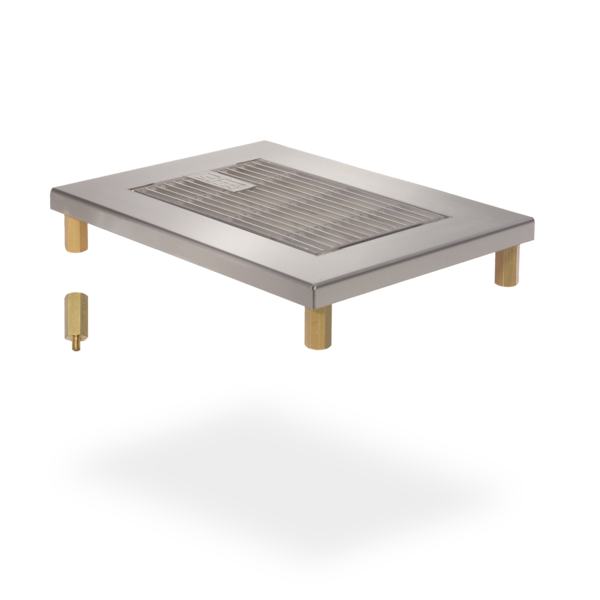

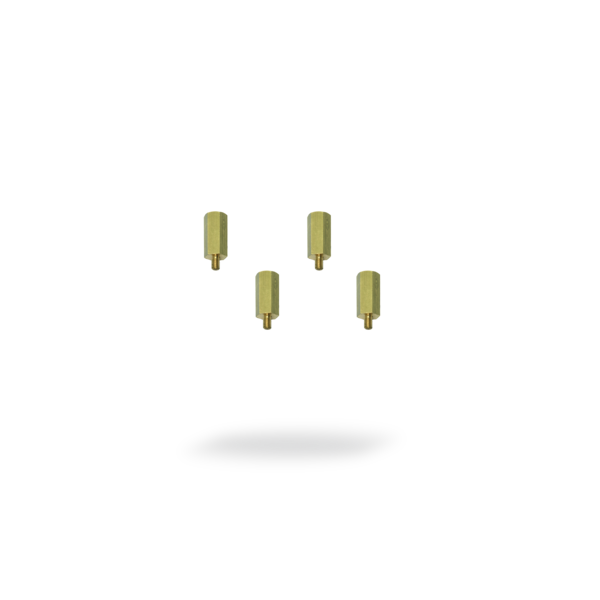

Set de pièces pour terrasses
