SitaVasant
Double
- Produits
SitaVasant
Double
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

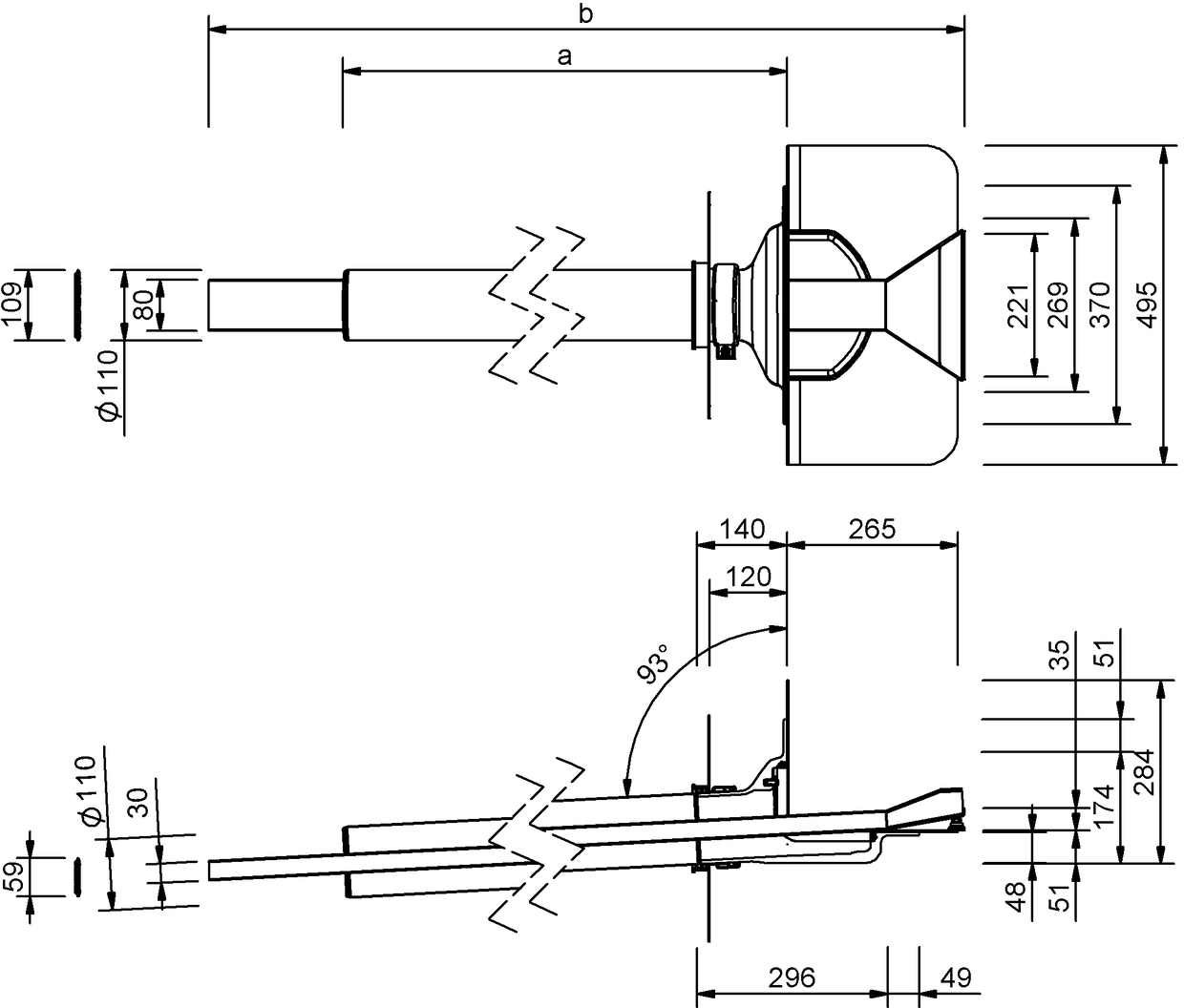

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 642 | 1121 |
| 100 | 110 | 170 | 1142 | 1621 |
SitaVasant Double à monter directement dans l’acrotère, en polyuréthane et acier inoxydable, n° de matériau 1.4301, évacuation principale et de secours en une seule pièce, avec manchon de raccordement adapté intégré, diamètre nominal DN 100, débit de 2,9 l/s pour un niveau d’eau de 35 mm dans l’évacuation principale et de 2,3 l/s pour un niveau d’eau de 35 mm dans l’évacuation de secours avec le raccord adaptateur SitaVasant, naissance très basse de 48 mm, en kit avec avaloir inclus, tuyau de raccordement, collier de serrage, conduite et plaque pare-vapeur flexible, pour l’évacuation gravitaire. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'embout | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
| 500 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'embout | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 |
| 500 mm | 0.5 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 |

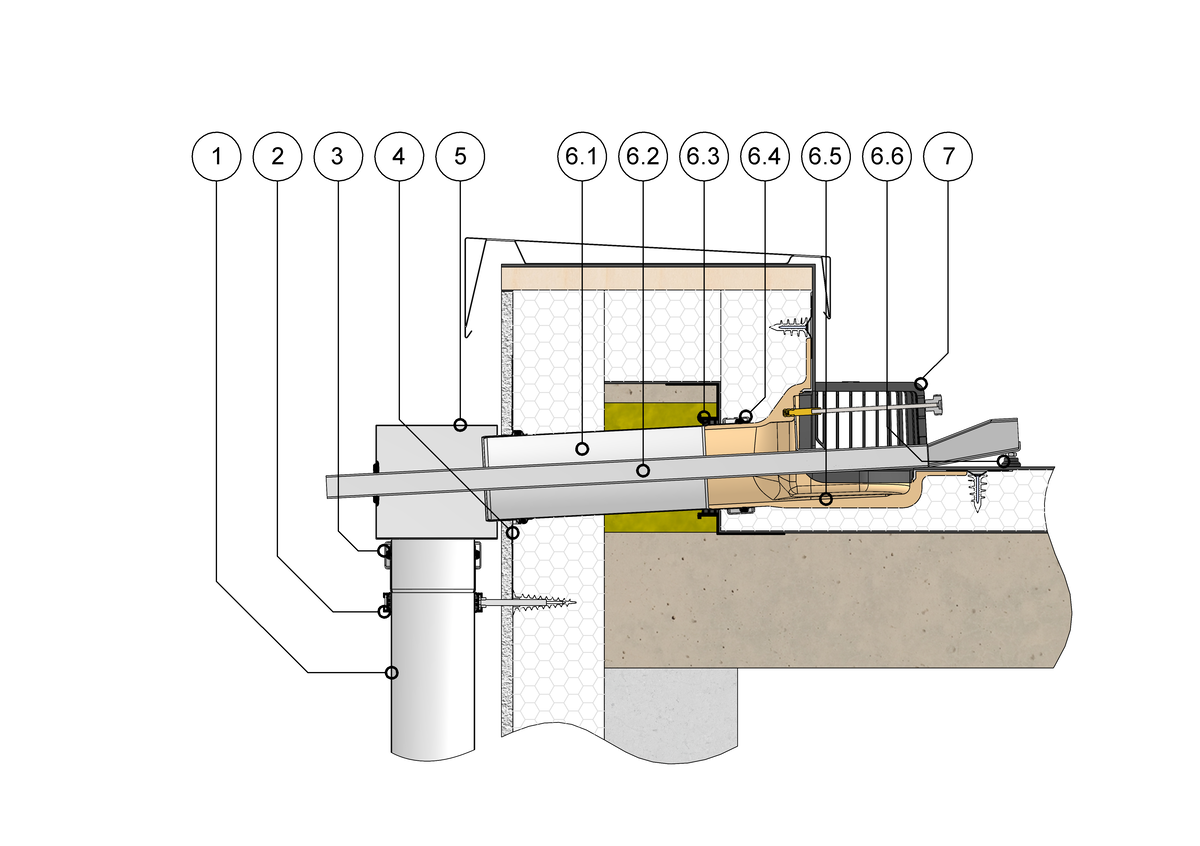

SitaVasant Double avec arrêt de gravier dans une structure non ventilée
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaMore Manchon d’étanchéité

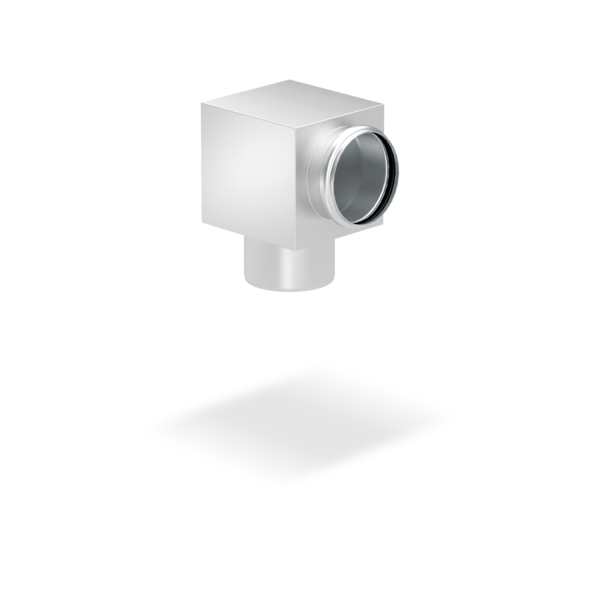

5 SitaVasant Double Raccord adaptateur
SitaVasant Double se compose de :
6.1 Tuyau
6.2 Conduite d’évacuation de secours
6.3 Plaque pare-vapeur
6.4 Collier de serrage
6.5 Avaloir
6.6 Pied articulé
7 SitaVasant Double Arrêt de gravier
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

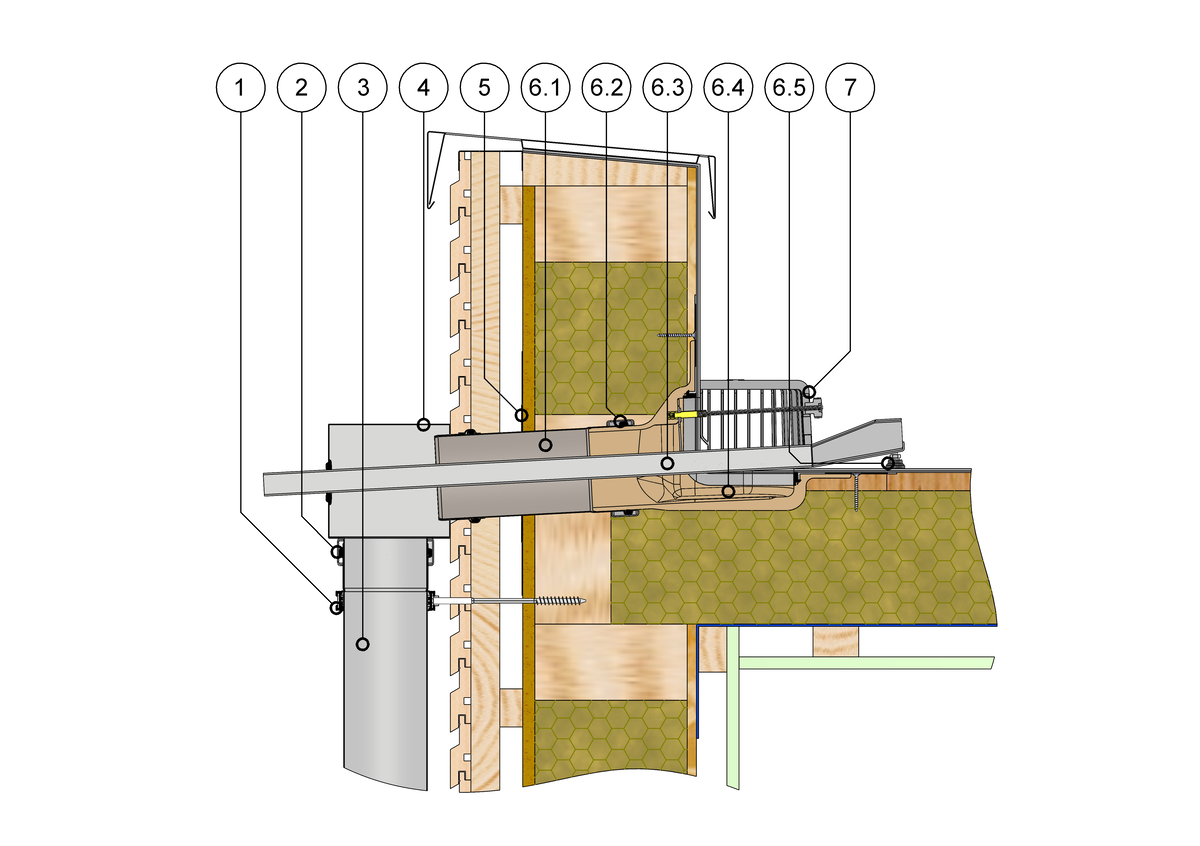

SitaVasant Double avec arrêt de gravier dans la construction à ossature bois
2 SitaPipe Acier inoxydable Collier de serrage
3 SitaPipe Acier inoxydable Tuyau
4 SitaVasant Double Raccord adaptateur
5 SitaMore Manchon d’étanchéité
SitaVasant Double se compose de :
6.1 Tuyau
6.2 Collier de serrage
6.3 Conduite d’évacuation de secours
6.4 Avaloir
6.5 Pied articulé
7 SitaVasant Double Arrêt de gravier
- Étanchéité
- Poutres de plafond
- Isolation thermique
- Pare-vapeur

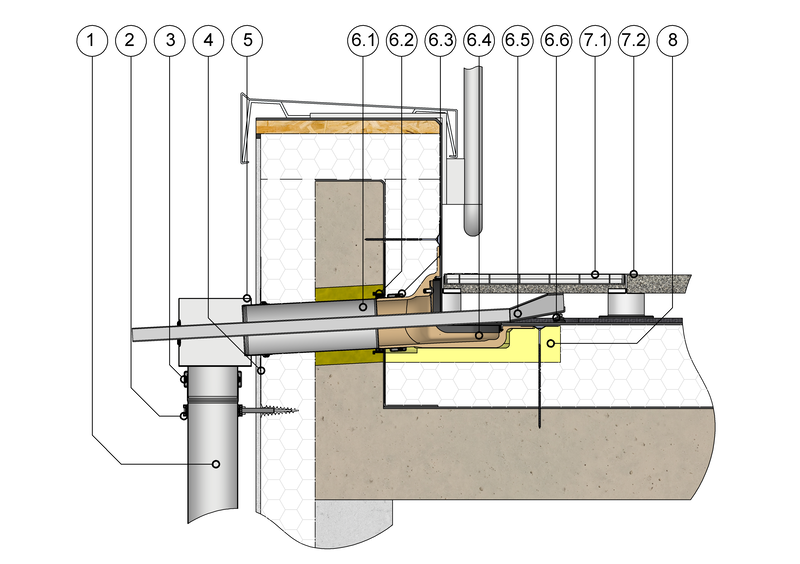

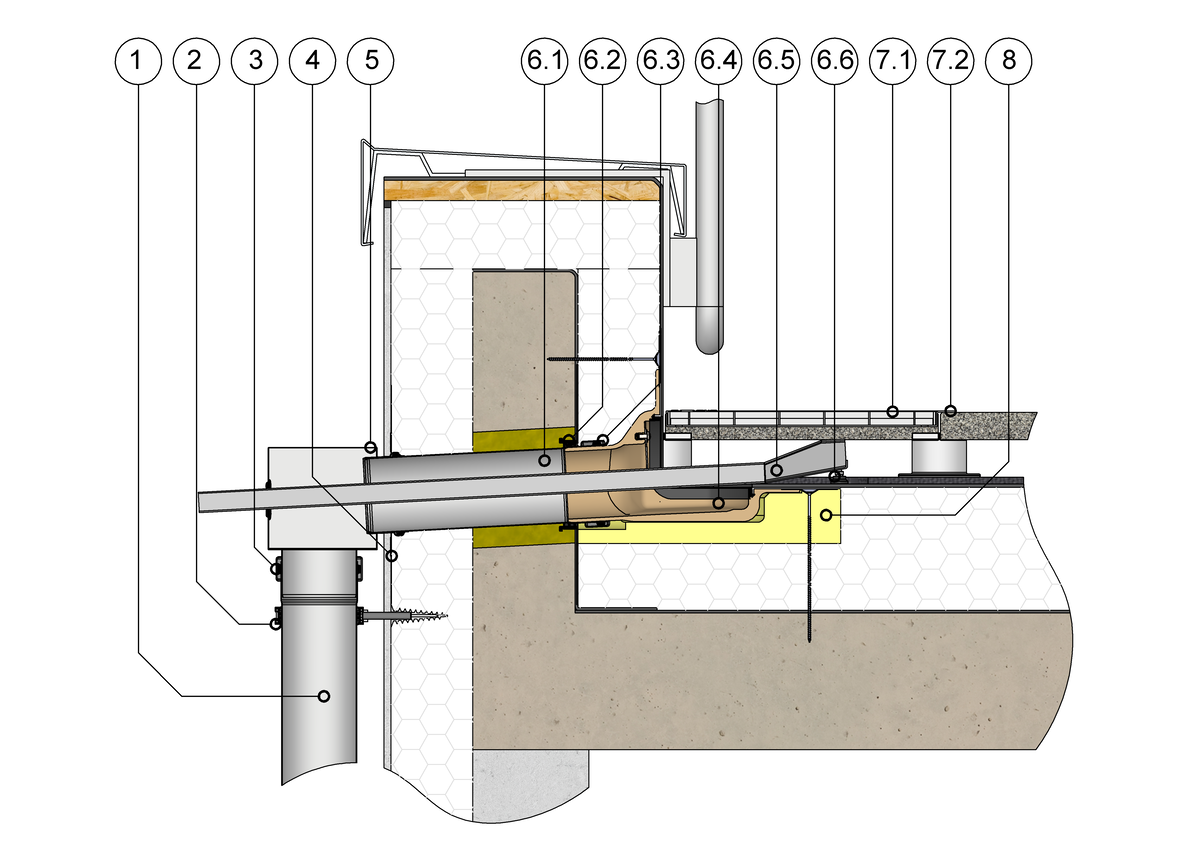

SitaVasant Double und SitaDrain Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen

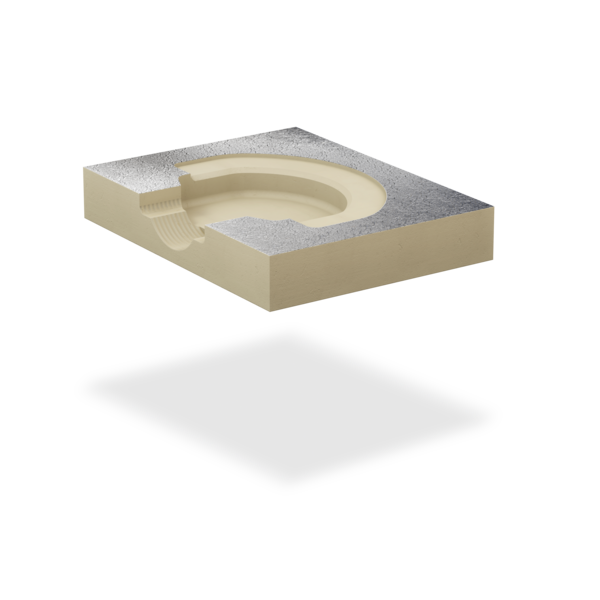

8 SitaVasant Dämmkörper horizontal
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Dämmung
- Dampfsperre
- Unterkonstruktion
