SitaVasant
Double
- Produkte
-

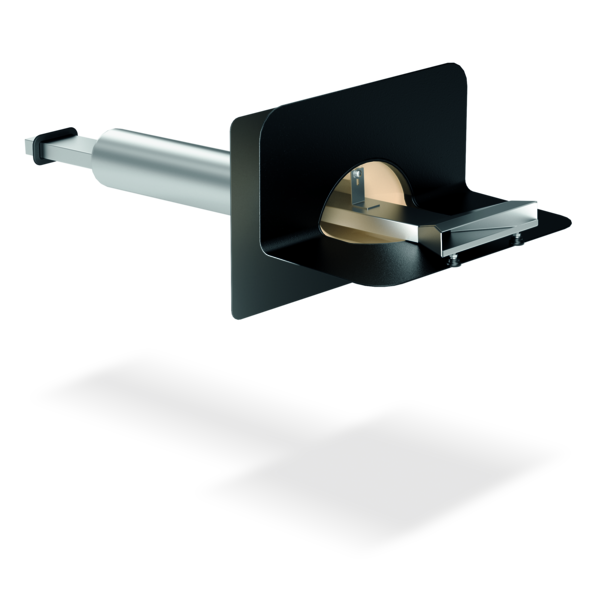

SitaVasant
-
Double
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

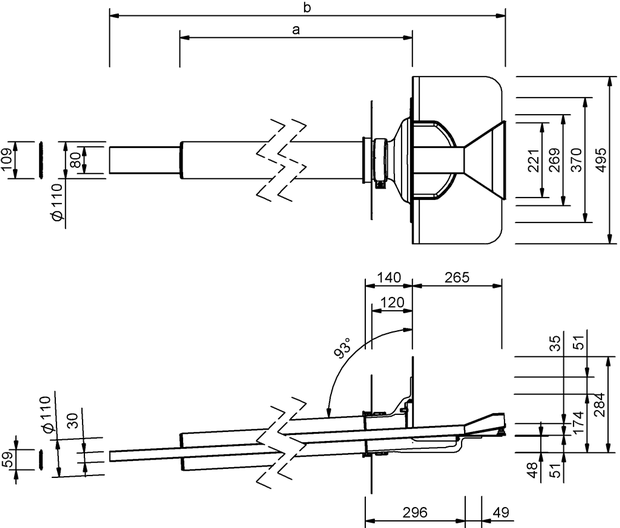

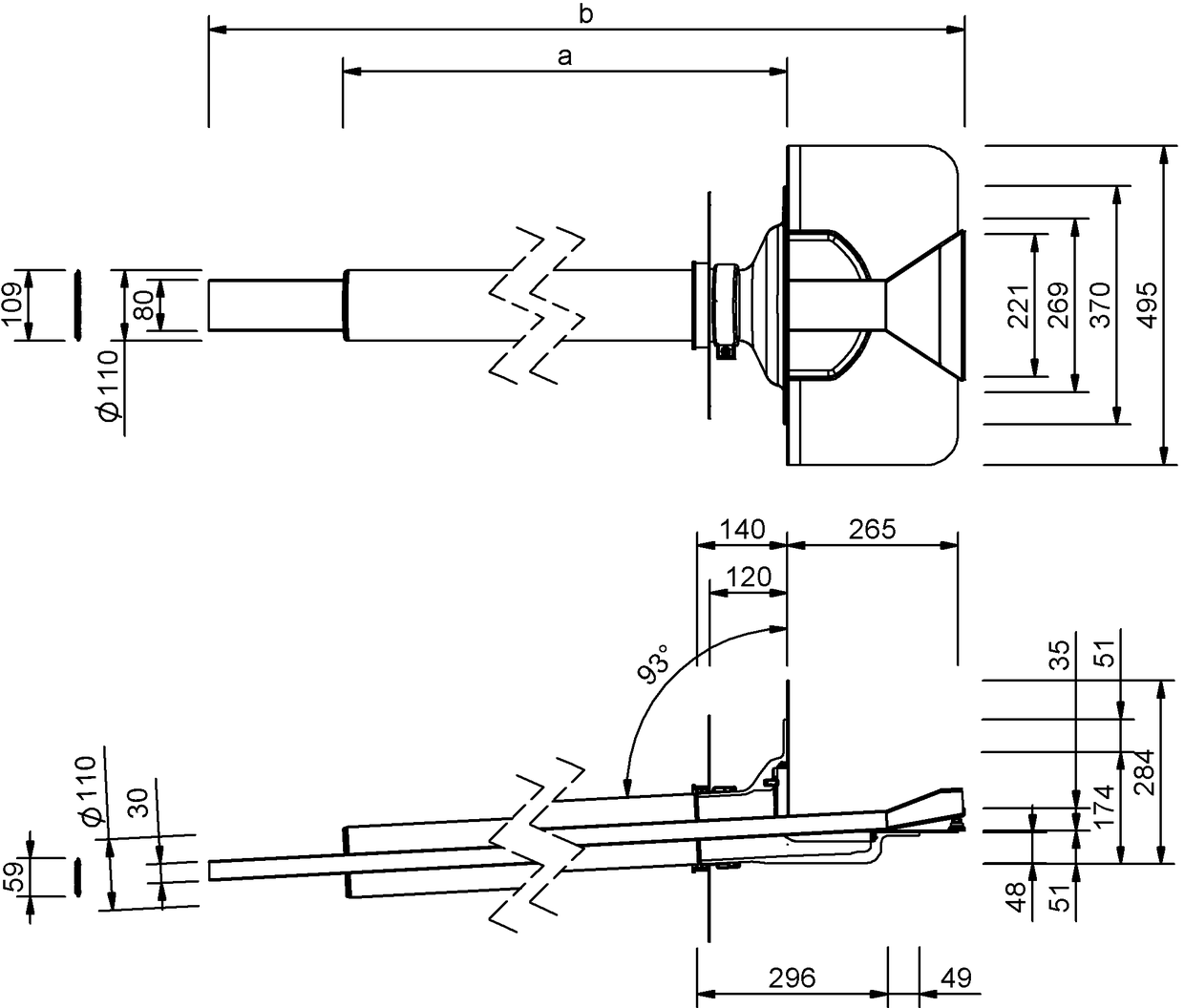

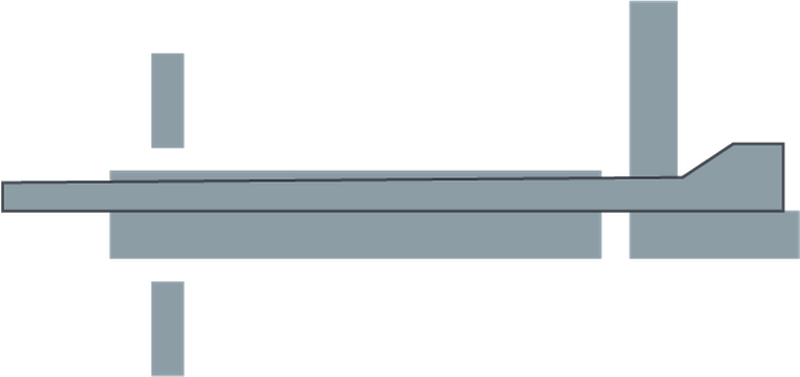

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 642 | 1.121 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaVasant Double mit Kiesfang im nicht belüfteten Dachaufbau]( "SitaVasant Double mit Kiesfang im nicht belüfteten Dachaufbau")
![SitaVasant Double mit Kiesfang im Holzrahmenbau]( "SitaVasant Double mit Kiesfang im Holzrahmenbau")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

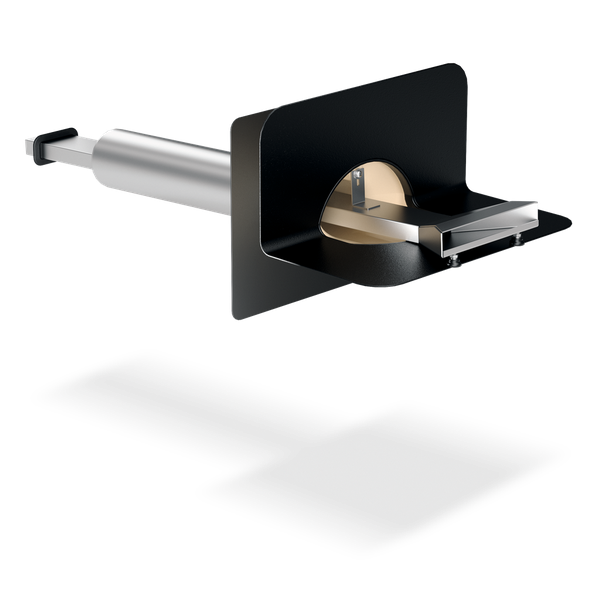

SitaVasant Double zum direkten Einbau in die Attika, aus Polyurethan und Edelstahl rostfrei, Werkstoffnummer 1.4301, Haupt- und Notentwässerung in einem Bauteil, mit Wunschanschlussmanschette, in der Nennweite DN 100, Abflussmenge 3,3 l/s bei 35 mm Stauhöhe in der Hauptentwässerung und 2,3 l/s bei 35 mm Stauhöhe in der Notentwässerung mit SitaVasant Übergangsstück, sehr niedriger Einlauftopf von 48 mm, als Set inklusive Gully, Anschlussrohr, Sicherungsschelle, Kanal und Dampfsperrplatte flex, zur Freispiegelentwässerung, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
100
0,5
0,7
1,3
1,7
2,1
2,4
2,7
2,9
3,1
3,3
3,5
3,7
4
4,1
4,3
4,5
4,8
5
5,2
5,5
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
100
0,5
0,8
1,1
1,5
1,8
2,1
2,3
2,4
2,6
2,7
2,8
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
2,9
SitaVasant Double mit Kiesfang im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette

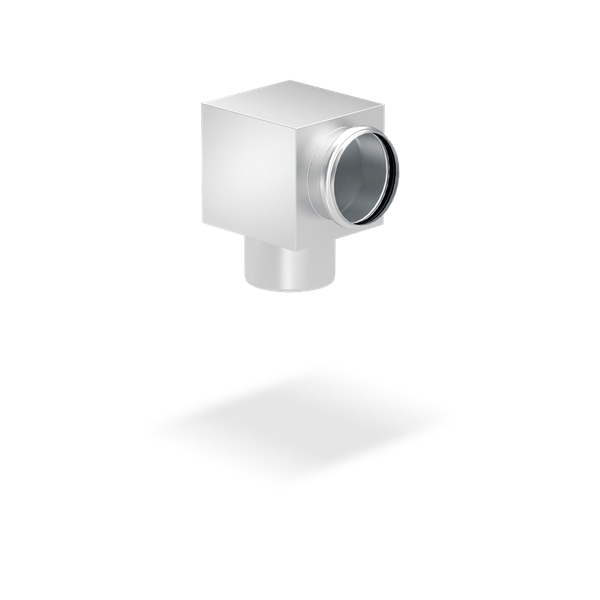

5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Notentwässerungskanal

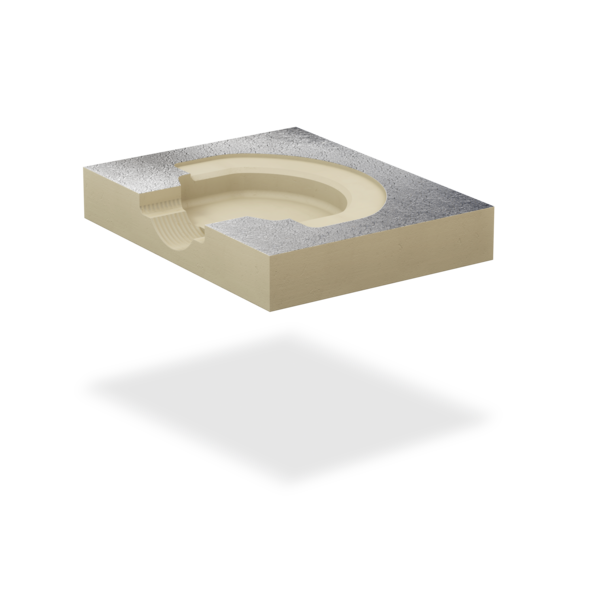

6.3 Dampfsperrplatte
6.4 Sicherungsschelle
6.5 Gully
6.6 Gelenkfuß

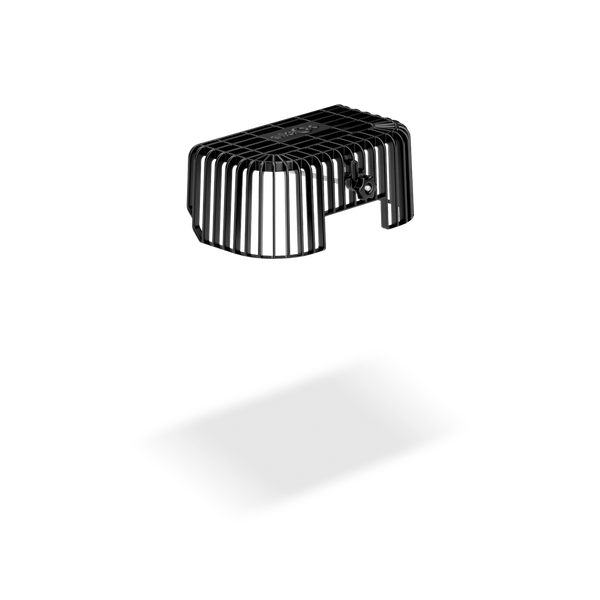

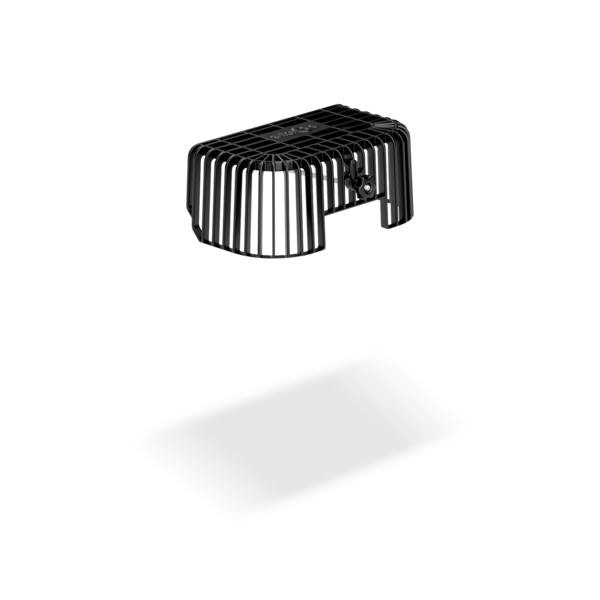

7 SitaVasant Double Kiesfang
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Notentwässerungskanal
6.3 Dampfsperrplatte
6.4 Sicherungsschelle
6.5 Gully
6.6 Gelenkfuß
7 SitaVasant Double Kiesfang
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaVasant Double mit Kiesfang im Holzrahmenbau
1 SitaPipe Edelstahl Rohrschelle
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Rohr
4 SitaVasant Double Übergangsstück
5 SitaMore Dichtmanschette
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Sicherungsschelle
6.3 Notentwässerungskanal
6.4 Gully
6.5 Gelenkfuß
7 SitaVasant Double Kiesfang
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Rohr
4 SitaVasant Double Übergangsstück
5 SitaMore Dichtmanschette
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Sicherungsschelle
6.3 Notentwässerungskanal
6.4 Gully
6.5 Gelenkfuß
7 SitaVasant Double Kiesfang
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Deckenbalken
- Wärmedämmung
- Dampfsperre
