SitaVasant
Double
- Producten

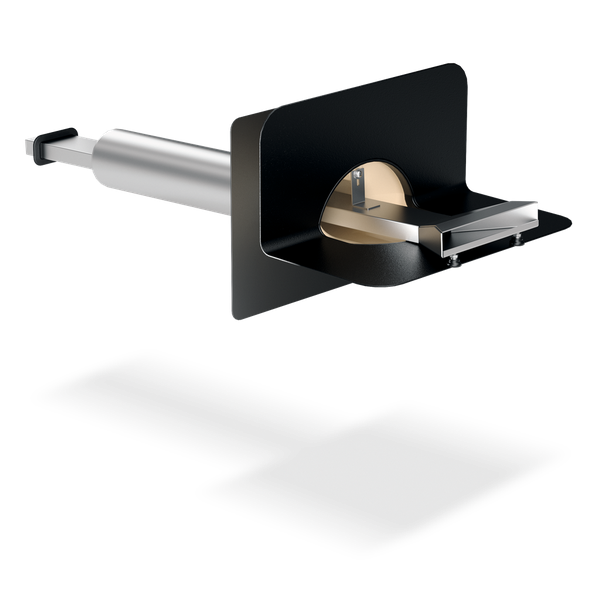

SitaVasant
Double
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

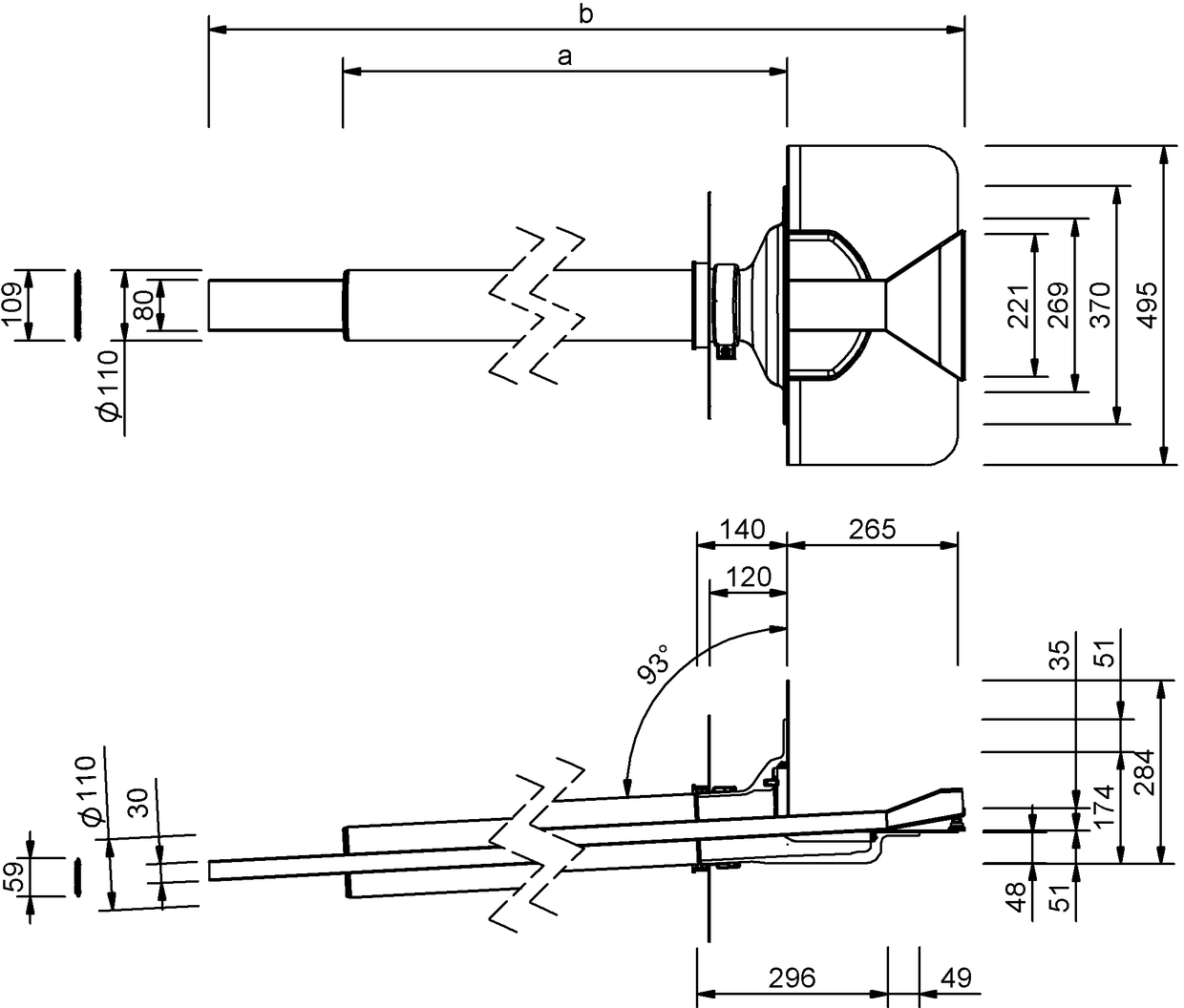

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 642 | 1121 |
| 100 | 110 | 170 | 1142 | 1621 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaVasant Double voor directe installatie in de dakwaterafvoer, gemaakt van polyurethaan en roestvrij staal, materiaalnummer 1.4301, hoofd- en noodafvoer in één component, met gewenste aansluitkraag, in nominale breedte DN 100, afvoersnelheid 2,9 l/s bij 35 mm opvoerhoogte in de hoofdafvoer en 2,3 l/s bij 35 mm opvoerhoogte in de noodafvoer met SitaVasant overgangsstuk, zeer lage instroompot van 48 mm, als set inclusief goot, aansluitleiding, veiligheidsclip, goot en dampremmende plaat flex, voor zwaartekrachtafvoer, vakkundig leveren en installeren.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
| 500 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
| 500 mm | 0.5 | 0.7 | 1.3 | 1.7 | 2.1 | 2.4 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.7 | 4 | 4.1 | 4.3 | 4.5 | 4.8 | 5 | 5.2 | 5.5 |
SitaVasant Double met grindvanger in niet-geventileerde dakconstructie
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe

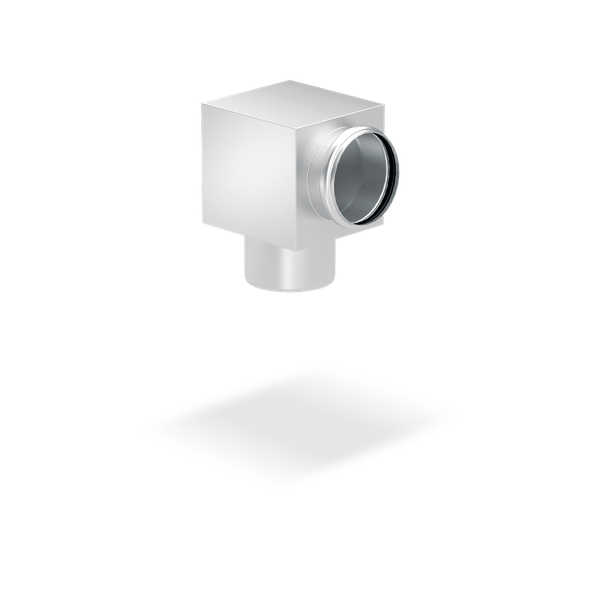

5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Noodafwateringskanaal met pakking voor wateropvangbak

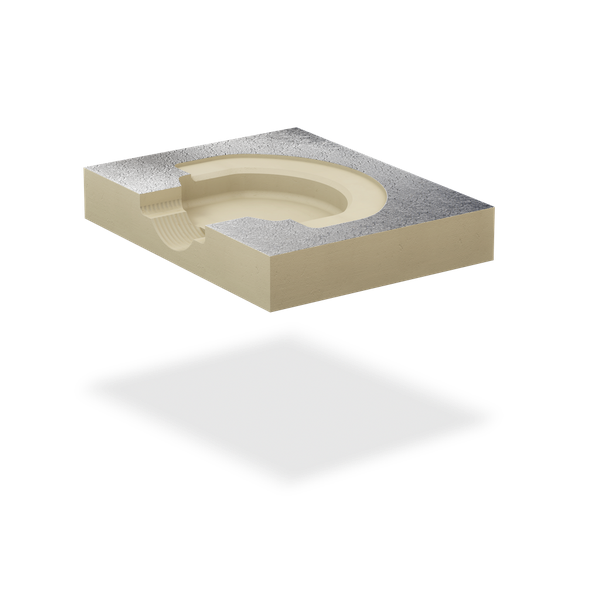

6.3 Dampschermplaat
6.4 Verankeringsbeugel
6.5 Dakkolk
6.6 Scharniervoet

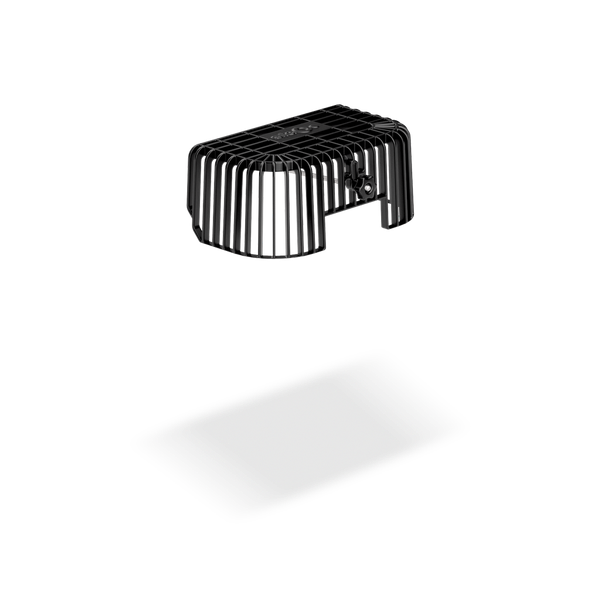

7 SitaVasant Double grindvanger
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Noodafwateringskanaal met pakking voor wateropvangbak
6.3 Dampschermplaat
6.4 Verankeringsbeugel
6.5 Dakkolk
6.6 Scharniervoet
7 SitaVasant Double grindvanger
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
SitaVasant Double met grindvanger in de houtskeletstructuur
1 SitaPipe roestvrijstalen buisbeugel
2 SitaPipe roestvrijstalen verankeringsbeugel
3. SitaPipe roestvrijstalen buis
4. SitaVasant Double overgangsstuk
5. SitaMore afdichtslabbe
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Verankeringsbeugel
6.3 Noodafwateringskanaal met pakking voor wateropvangbak
6.4 Dakkolk
6.5 Scharniervoet
7 SitaVasant Double grindvanger
2 SitaPipe roestvrijstalen verankeringsbeugel
3. SitaPipe roestvrijstalen buis
4. SitaVasant Double overgangsstuk
5. SitaMore afdichtslabbe
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Verankeringsbeugel
6.3 Noodafwateringskanaal met pakking voor wateropvangbak
6.4 Dakkolk
6.5 Scharniervoet
7 SitaVasant Double grindvanger
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Plafondbalken
- Thermische isolatie
- Dampscherm
SitaVasant Double en SitaDrain profielframe in ongeventileerde dakopbouw met betegeling
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Dampscherpplaat
6.3 Verankeringsbeugel
6.4 Dakkolk
6.5 Noodafwateringskanaal met pakking voor wateropvangbak
6.6 Scharniervoet
SitaDrain profielframe bestaande uit:
7.1 Maasrooster
7.2 Profielframe
8 SitaVasant horizontaal isolatie-element
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaMore afdichtslabbe
5. SitaVasant Double overgangsstuk
SitaVasant Double bestaande uit:
6.1 Buis
6.2 Dampscherpplaat
6.3 Verankeringsbeugel
6.4 Dakkolk
6.5 Noodafwateringskanaal met pakking voor wateropvangbak
6.6 Scharniervoet
SitaDrain profielframe bestaande uit:
7.1 Maasrooster
7.2 Profielframe
8 SitaVasant horizontaal isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Isolatie
- Dampscherm
- Onderconstructie
