Variante

SitaVent Inspection

Pièce d'isolation

Caractéristiques

Résistant à la compression
Stabilité dimensionnelle
Imputrescible

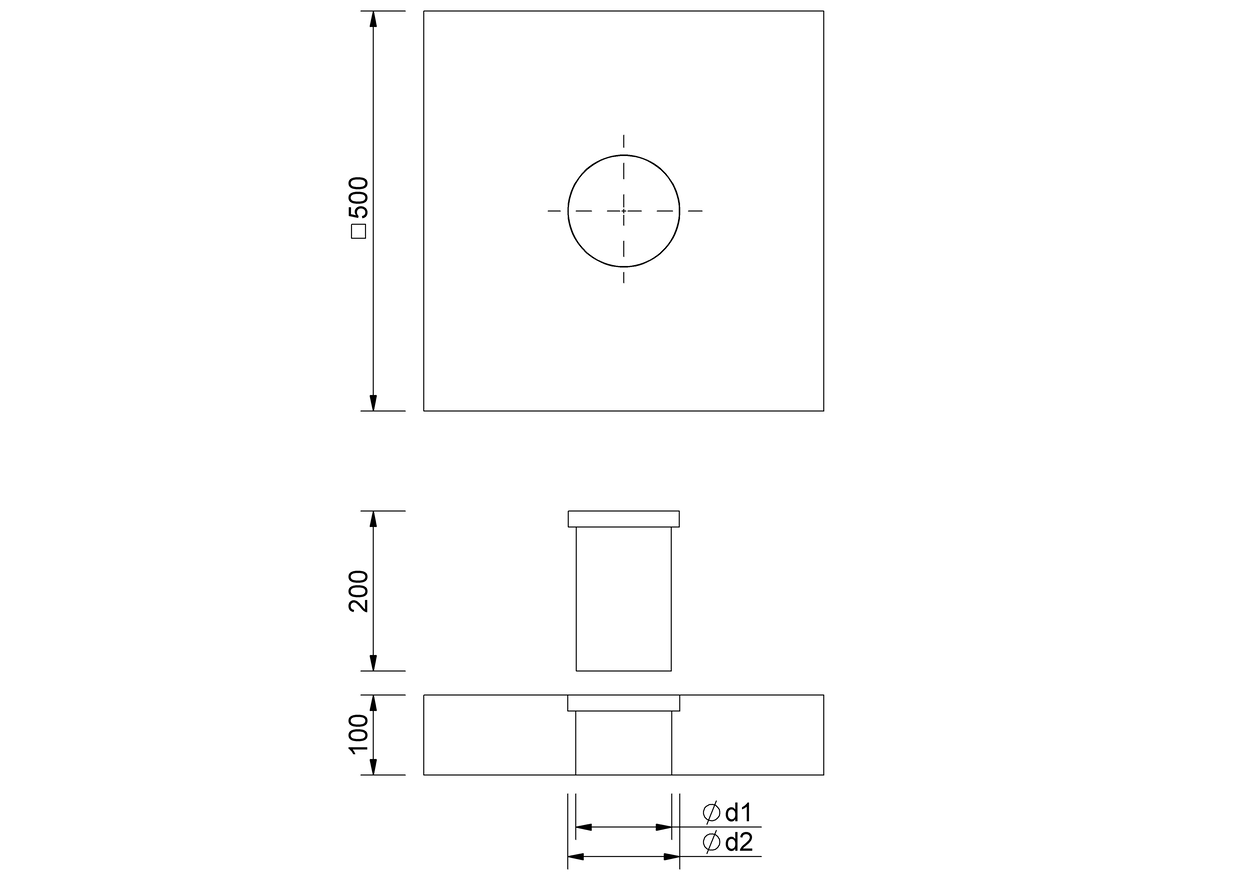

Schéma technique

Diamètre nominal DN	d1 (mm)	d2 (mm)
100	70	90
150	120	140

Texte explicatif

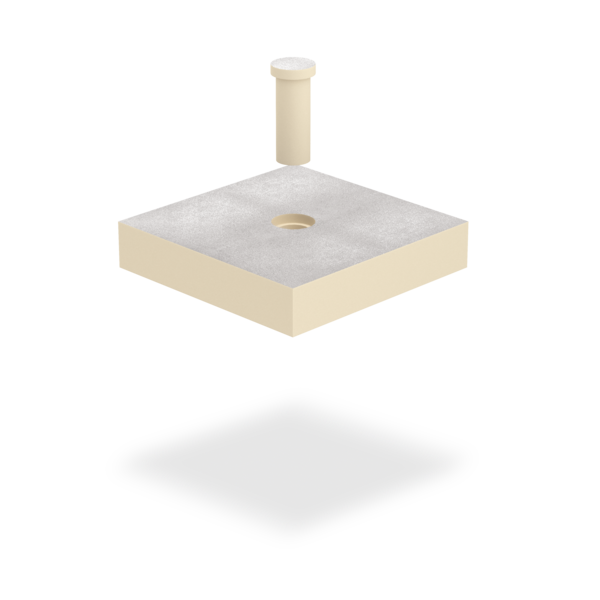

SitaVent Inspection Pièce d’isolation, en polyuréthane avec couches de couverture en aluminium, dimensions 500 x 500 x 100 mm, conductivité thermique lambda = 0,023 W/mK, résistance à la compression 120 kPa, avec noyau isolant de 200 mm parfaitement ajusté, aide au montage et isolation thermique pour la prévention des ponts thermiques. Fourniture et pose selon les règles de l’art.

Exemples d'installation

SitaVent Inspection avec SitaVent Inspection Pièce d’isolation

SitaVent Inspection Pièce d’isolation. Se compose de :
1.1 Pièce d’isolation
1.2 Noyau isolant
SitaVent Inspection se compose de :
2.1 Chevilles pour isolant
2.2 Anneau de levage
2.3 Couvercle de pare-vapeur
2.4 Tuyau PE
2.5 Bague d’étanchéité
2.6 Déflecteur de pluie
2.7 Plaque de base

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

Sélection d’articles

SitaVent Inspection			N° d'article
Pièce d'isolation
	100 mm	SitaVent Inspection DN 100	178200	Voir le produit
	100 mm	SitaVent Inspection DN 150	178300	Voir le produit
