SitaVent Revision

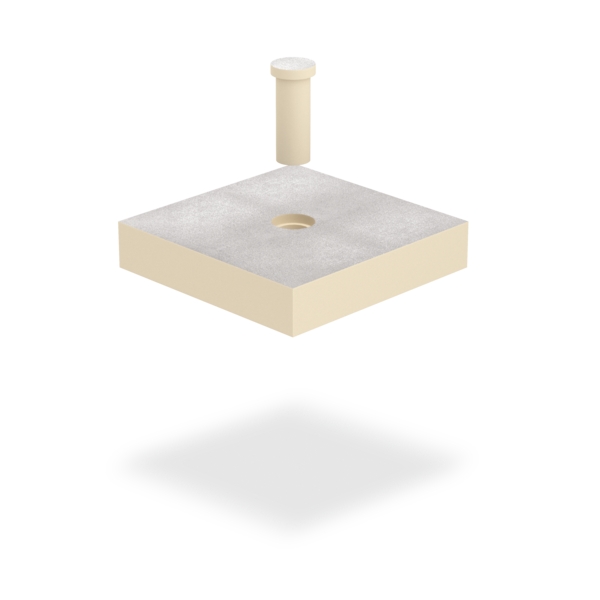

Korpus termoizolacyjny

Foto_S_SitaVent_Revision_DN_100_Daemmkoerper.tif

Atrybuty

Odporność na ściskanie
Stabilność wymiarowa
Odporność na rozkład

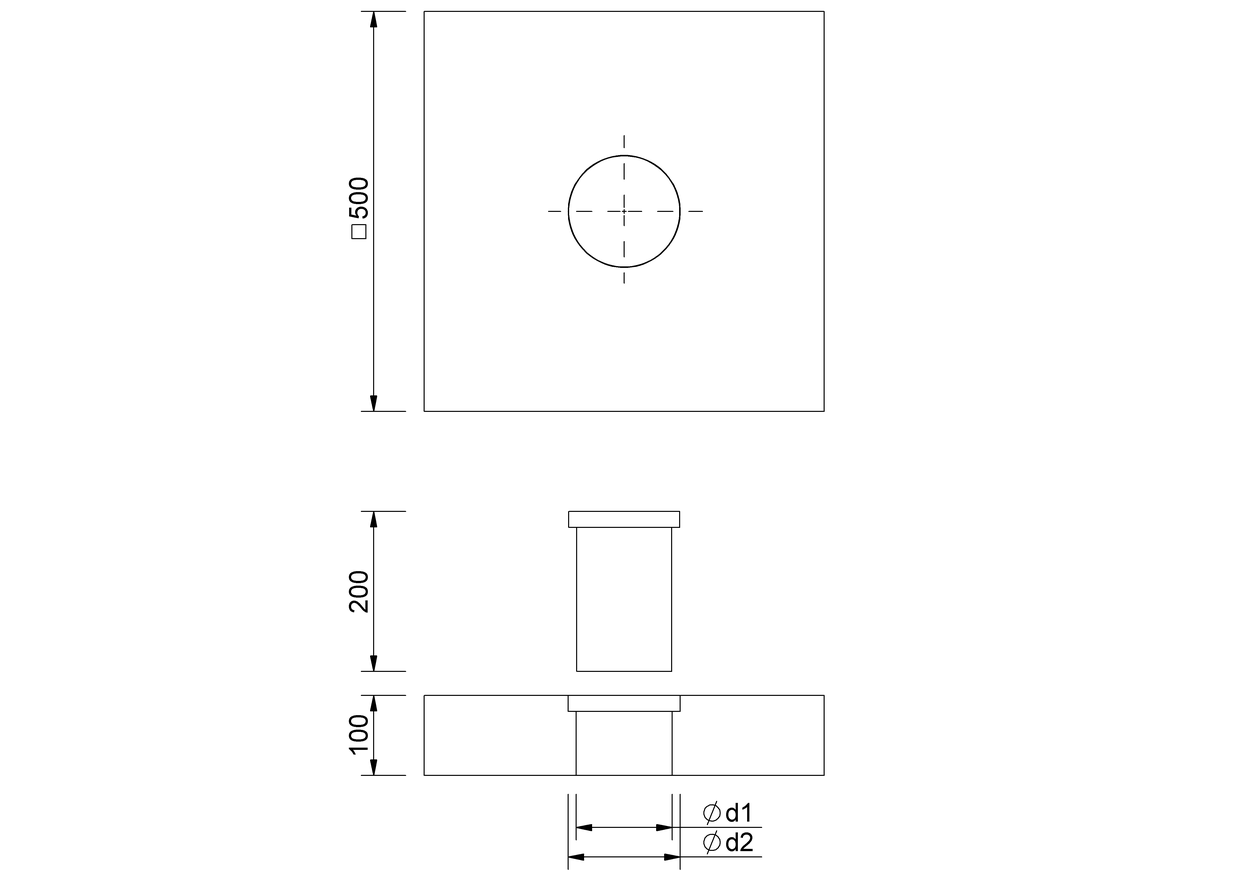

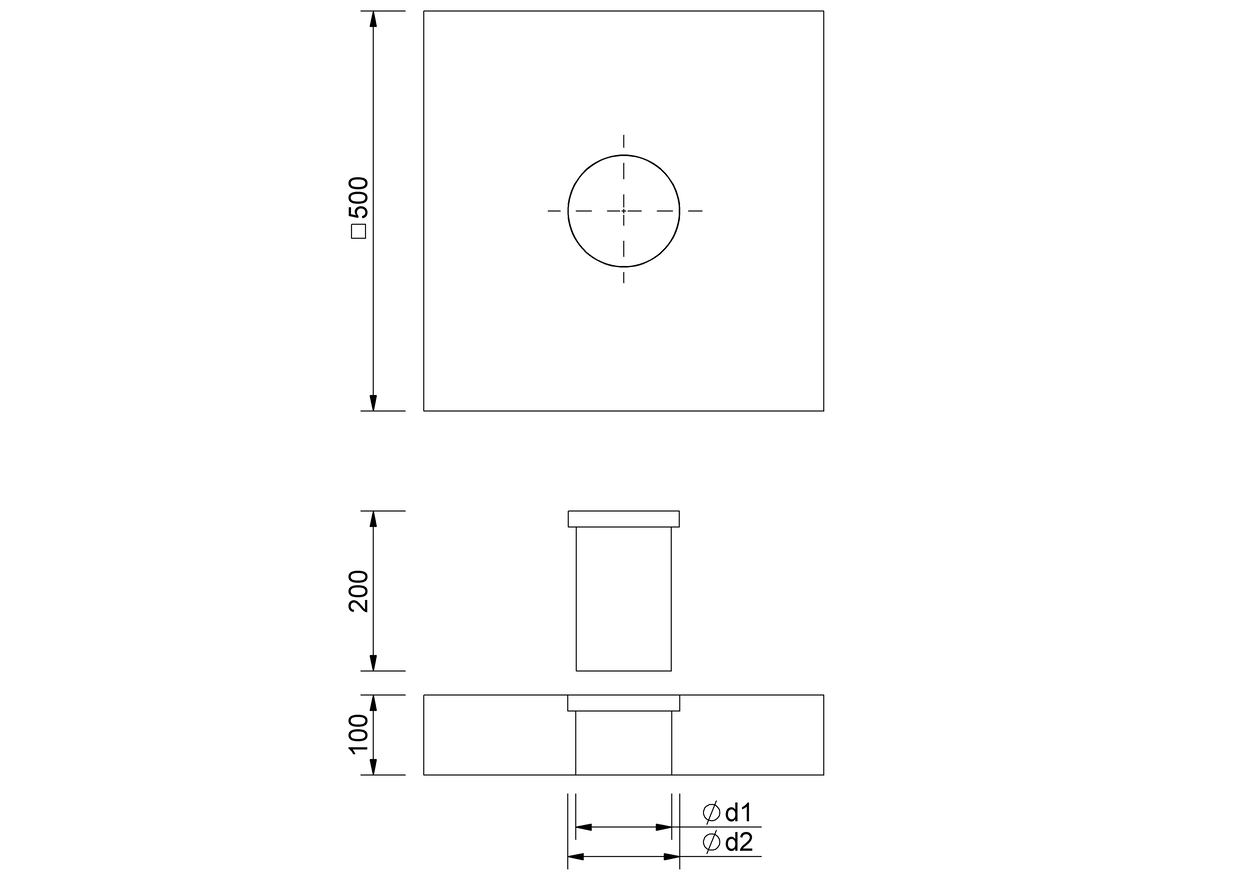

Rysunek techniczny

Średnica nominalna DN	d1 (mm)	d2 (mm)
150	120	140
100	70	90

Tekst wykonania

Korpus termoizolacyjny SitaVent Revision, z poliuretanu z aluminiowymi warstwami kryjącymi, wielkość 500 mm × 500 mm × 100 mm, przewodność cieplna lambda = 0,023 W/mK, wytrzymałość na ciśnienie 120 kPa, z dokładnie dopasowanym rdzeniem izolacyjnym o długości 200 mm, jako pomocniczy element montażowy i izolacja termiczna do zapobiegania powstawaniu mostków cieplnych, dostawa i specjalistyczny montaż.

Przykłady instalacji

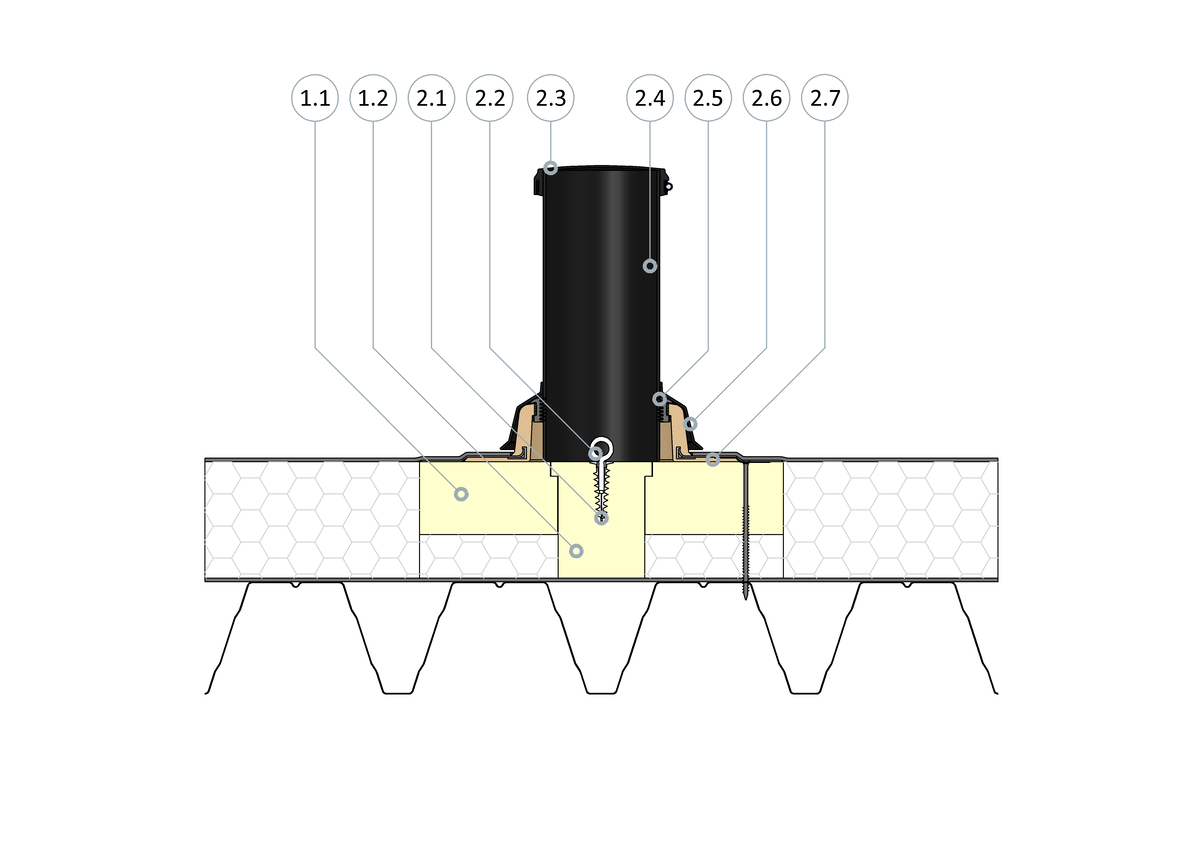

SitaVent Revision z korpusem termoizolacyjnym SitaVent Revision

Korpus termoizolacyjny SitaVent Revision składa się z następujących elementów:
1.1 Korpus termoizolacyjny
1.2 Rdzeń izolacyjny

SitaVent Revision składa się z następujących elementów:
2.1 Kołek materiału izolacyjnego
2.2 Śruba pierścieniowa
2.3 Nasada odcinająca parę
2.4 Rura PE
2.5 Pierścień uszczelniający
2.6 Kołpak ochronny dolny
2.7 Płyta główna

Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:

uszczelnieniem
izolacją termiczną
paroizolacją
konstrukcją dolną

Wybór artykułu

SitaVent Revision			Numer artykułu
Korpus termoizolacyjny
	100 mm	SitaVent Revision DN 100	178200	Pokaż produkt
	100 mm	SitaVent Revision DN 150	178300	Pokaż produkt
