Вариант

Ревизия SitaVent

Изоляционная плита

Свойства

Прочная на сжатие
Недеформируемая
Устойчивая к коррозии

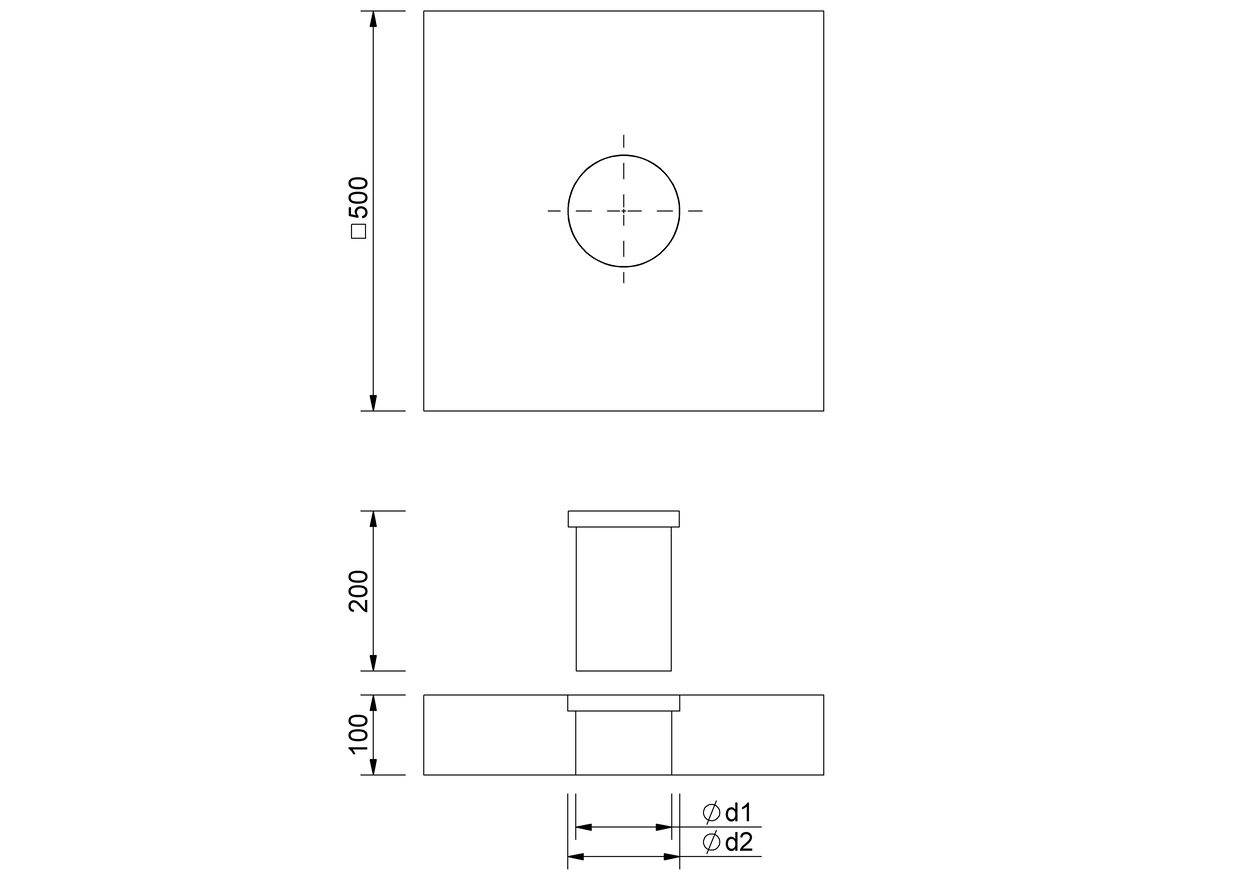

Технический чертеж

Номинальный диаметр DN	d1 (мм)	d2 (мм)
100	70	90
150	120	140

Описание услуги

Изоляционная плита ревизии SitaVent, из полиуретана с алюминиевыми покровными слоями, размером 500 x 500 x 100 мм, теплопроводность λ=0,023 Вт/мК, сопротивление сжатию 120 кПа, с точно подогнанным изоляционным сердечником длиной 200 мм, для облегчения монтажа и теплоизоляции с целью предотвращения образования «мостиков холода», поставка и квалифицированный монтаж.

Примеры монтажа

Ревизии SitaVent с изоляционной плитой ревизии SitaVent

Изоляционная плита ревизии SitaVent состоит из:
1.1 Изоляционная плита
1.2 Изолирующий сердечник
Ревизия SitaVent состоит из:
2.1 Изоляционный дюбель
2.2 Рым-болт
2.3 Пароизоляционная крышка
2.4 Труба ПЭ
2.5 Уплотнительное кольцо
2.6 Дождеотводчик
2.7 Корпус

Невентилируемая кровля согл. общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция

Выбор товара

Ревизия SitaVent			Арт. №
Изоляционная плита
	100 mm	Ревизия SitaVent DN 100	178200	Посмотреть продукт
	100 mm	Ревизия SitaVent DN 150	178300	Посмотреть продукт
