Variante

SitaVent Revision

Isolatieblok

Productkenmerken

Drukvast
Maatvast
Rotbestendig

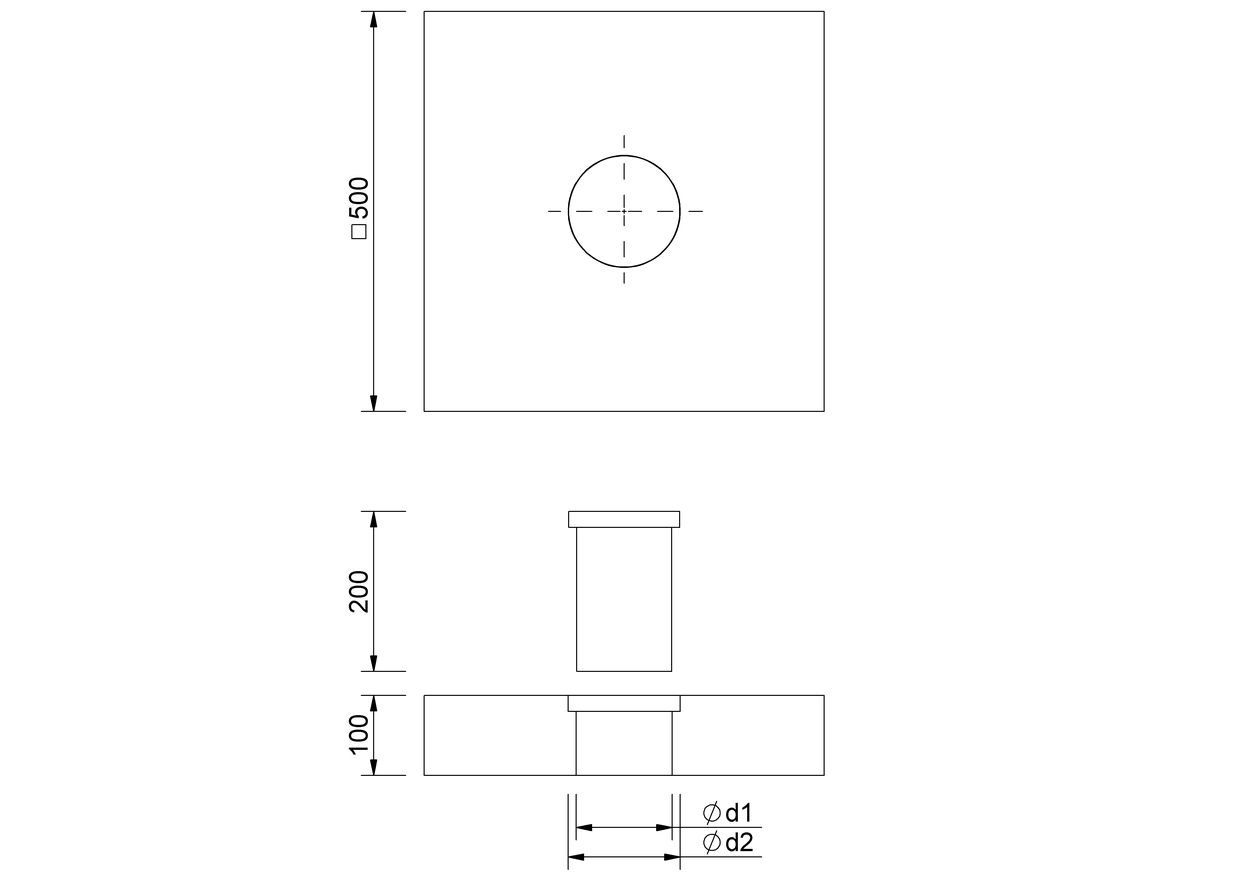

Technische tekening

Nominale diameter DN	d1 (mm)	d2 (mm)
100	70	90
150	120	140

Prestatiebeschrijving

SitaVent Revision isolatieblok, uit polyurethaan met aluminium deklagen, afmeting 500 x 500 x 100 mm, warmtegeleidingscoëfficiënt lambda = 0,023 W/mK, druksterkte 120 kPa. Met nauwkeurig passende 200 mm lange isolatiekern en bruikbaar als inbouwhulp en thermische isolatie ter voorkoming van warmtebruggen. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaVent Revision met SitaVent Revision isolatieblok

SitaVent Revision isolatie-element bestaande uit:
1.1 Isolatie-element
1.2 Isolatiekern
SitaVent Revision bestaande uit:
2.1 Isolatieplug
2.2 Ringschroef
2.3 Dampafdekkap
2.4 PE-buis
2.5 Afdichtring
2.6 Regendeflector
2.7 Voetplaat

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie

Artikelselectie

SitaVent Revision			Artikelnummer
Isolatieblok
	100 mm	SitaVent Revision DN 100	178200	Product tonen
	100 mm	SitaVent Revision DN 150	178300	Product tonen
