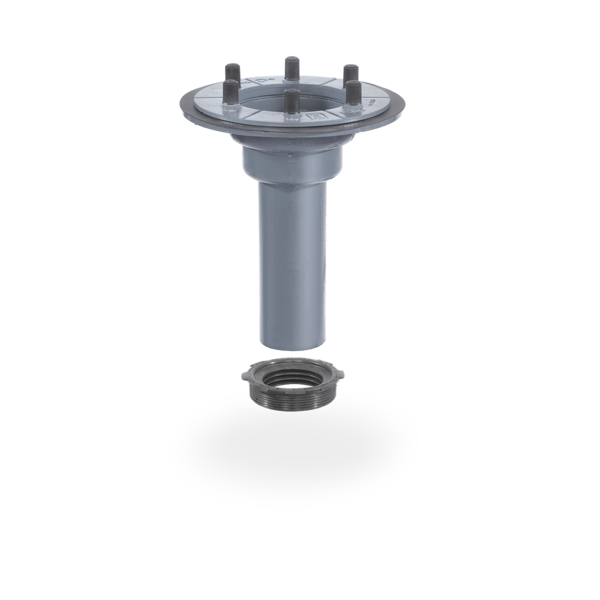

Variante

SitaDSS Multi

Dakkolk in onderdruk

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Geluidsarm
Universeel voor elke afdichting

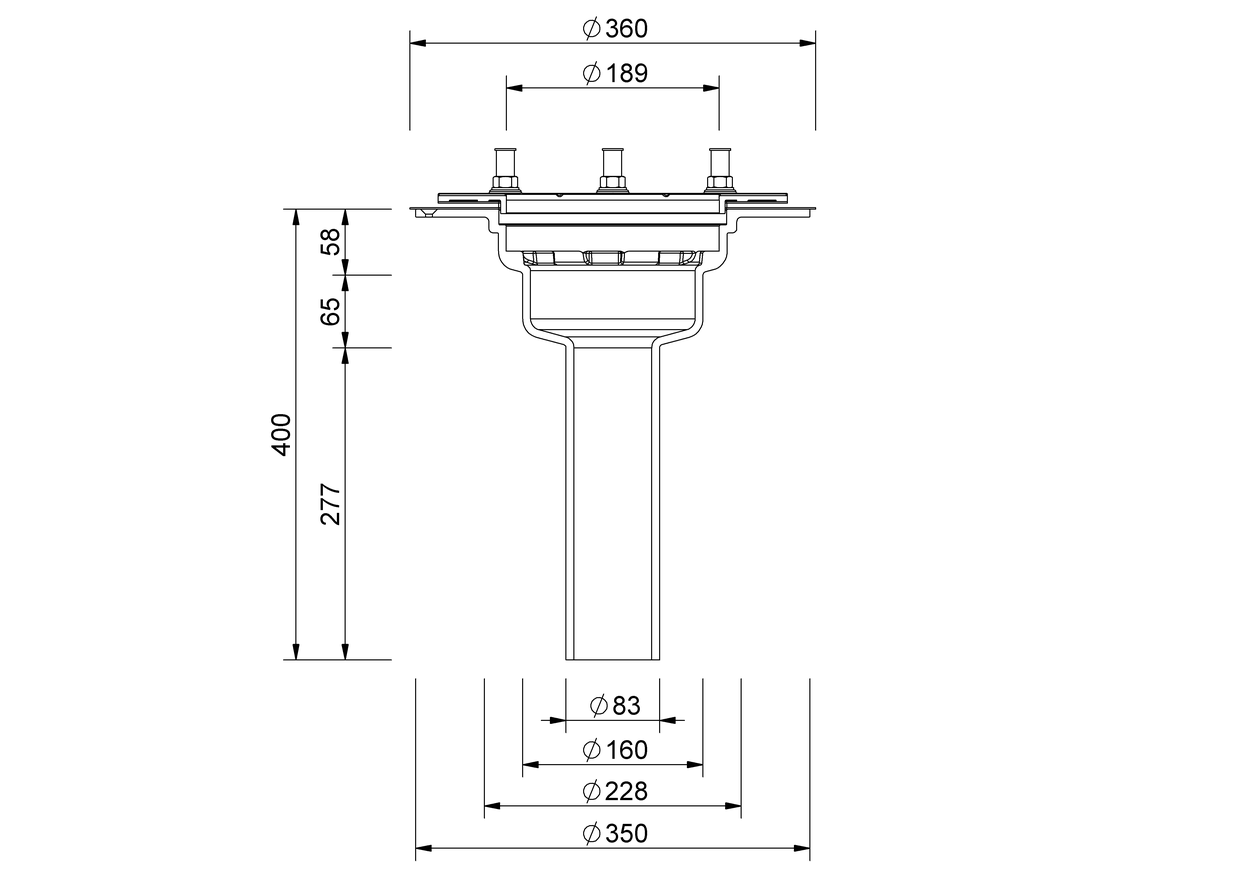

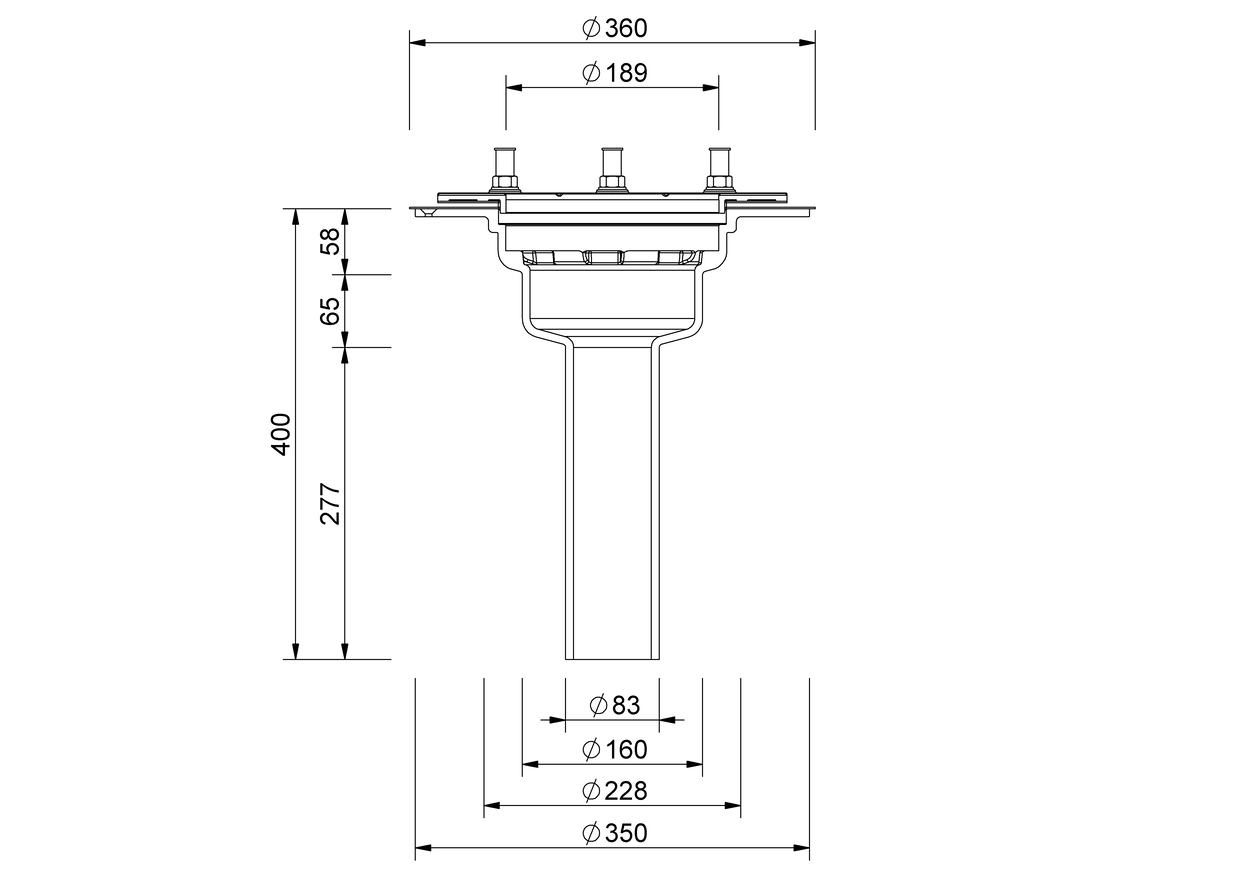

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Doorbreking/kernboring (mm)
80	83	250

Prestatiebeschrijving

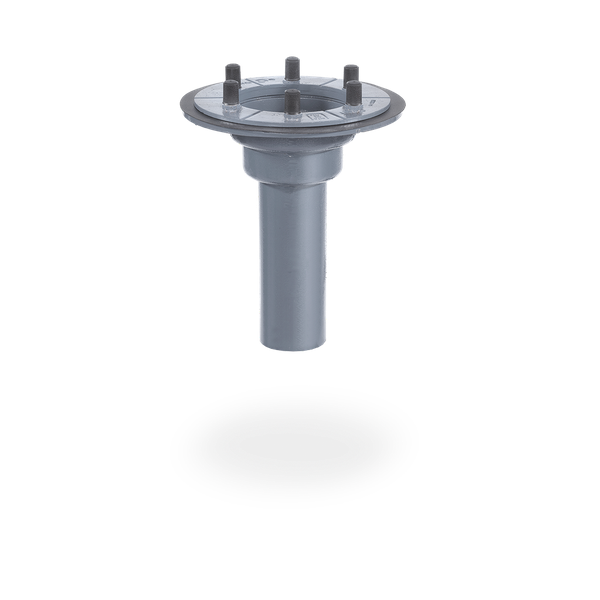

SitaDSS Multi afvoerkolk in onderdruk zonder Airstop, uit gietijzer, materiaal EN-GJL-200. Conform NBN EN 1253-2. Nominale diameter DN 80. Voor directe aansluiting op SML-buizen, voor afvoer in onderdruk, met boringen voor montage van de dakafvoer aan de onderconstructie. Met losse flens met draineeropeningen, twee afdichtslabben, zes ingeschroefde draadpennen M12 uit roestvrij staal, sluitringen, zeskantbouten uit messing en beschermkappen voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Alleen te gebruiken in combinatie met SitaDSS Multi opstuwelement, leveren en deskundig inbouwen.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

Nominale diameter DN

0,5

1,6

2,6

3,5

4,4

6,9

9,4

13,6

17,7

21,2

24,7

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

Nominale diameter DN

0,5

1,6

2,6

3,8

7,9

10,7

14,2

17,6

20,7

23,8

Installatievoorbeelden

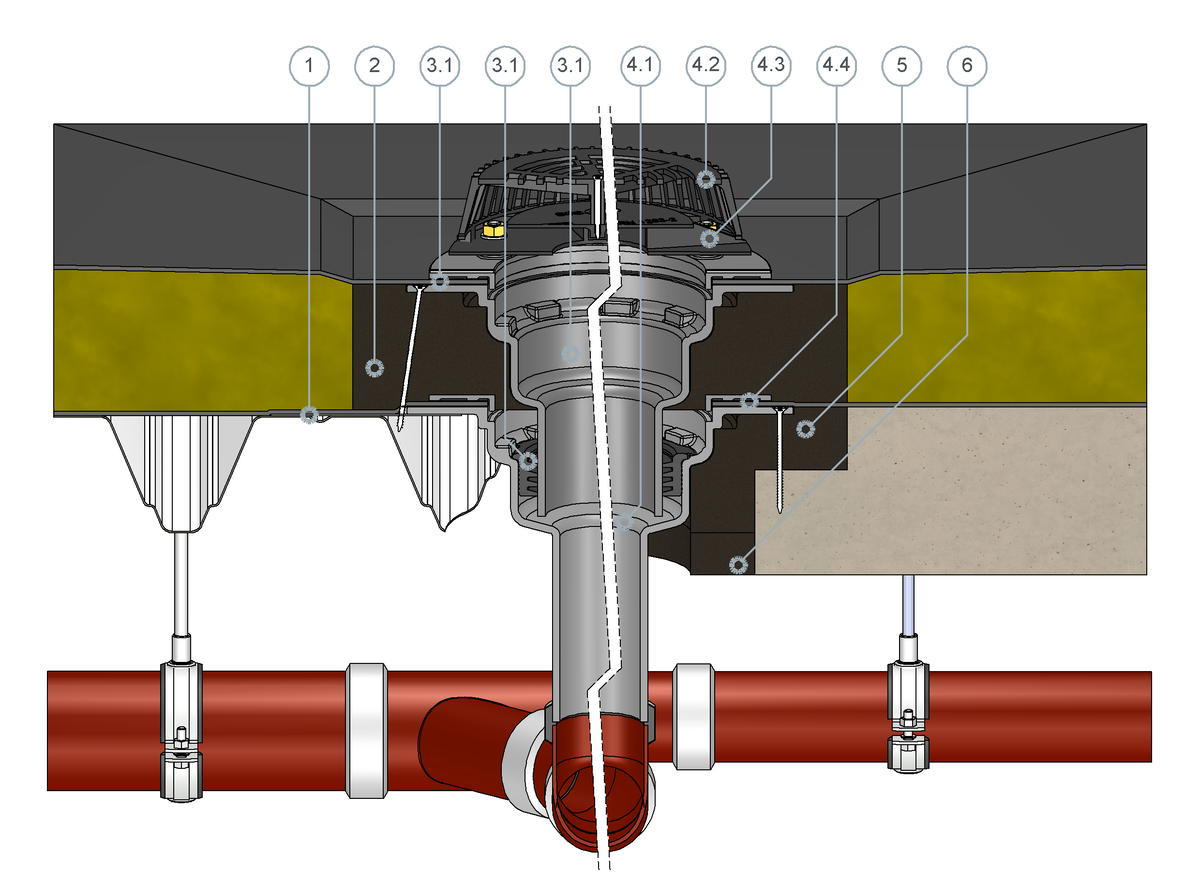

SitaDSS Multi voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaDSS Multi isolatieblok voor verhogingselement

SitaDSS Multi verhogingselement bestaande uit:
3.1 Schroefflens, moeren en afdichtslabben
3.2 Afdichtring
3.3 Afvoerelement

SitaDSS Multi bestaande uit:
4.1 Afvoerelement
4.2 Bladvanger
4.3 Airstop
4.4 Schroefflens, moeren en afdichtslabben

5 SitaDSS Multi isolatie-element dakkolk
6 SitaDSS Multi compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Multi		Artikelnummer
recht (met verticale uitlaat) zonder Airstop
recht (met verticale uitlaat) zonder Airstop	DN 80	423399	Product tonen

SitaDSS Multi

Dakkolk in onderdruk

Productkenmerken

Technische tekening

SitaDSS Multi voor ongeventileerde dakconstructies

Toebehoren

SitaDSS Multi

Schroefflens Verhogingselement

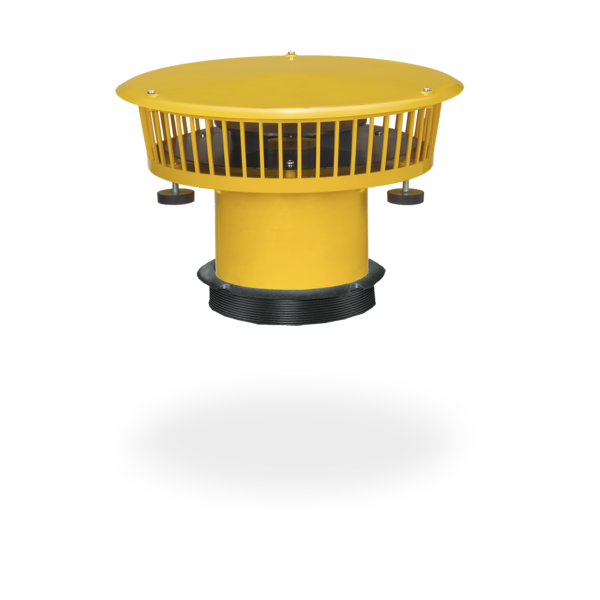

SitaDSS Multi

overloopelement

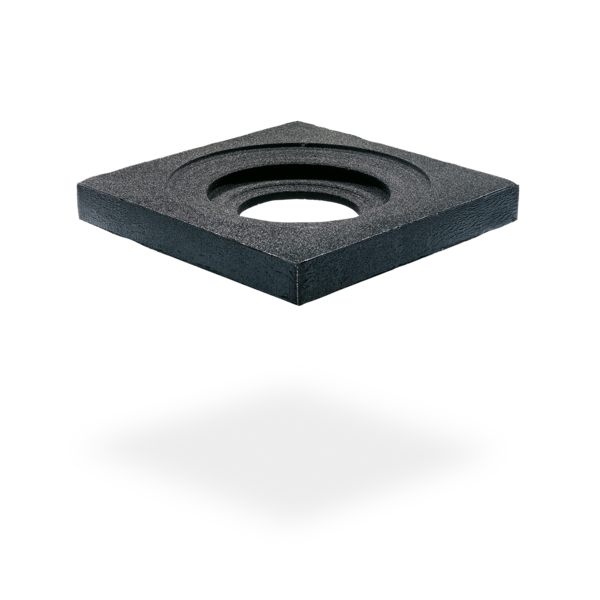

SitaDSS Multi

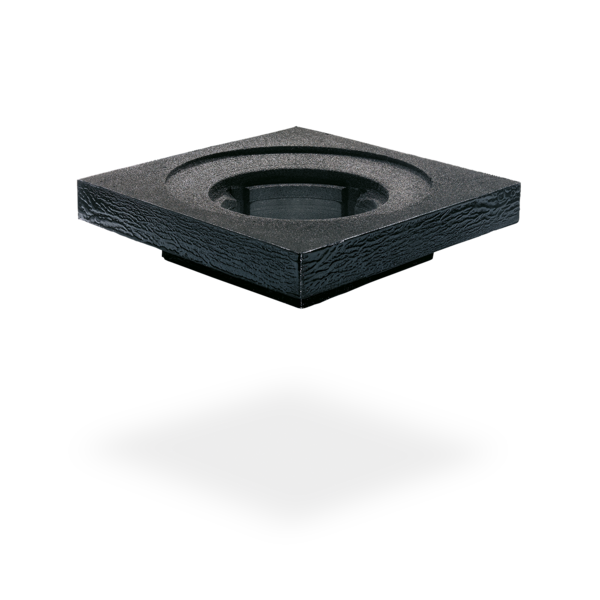

Isolatieblok voor dakkolk

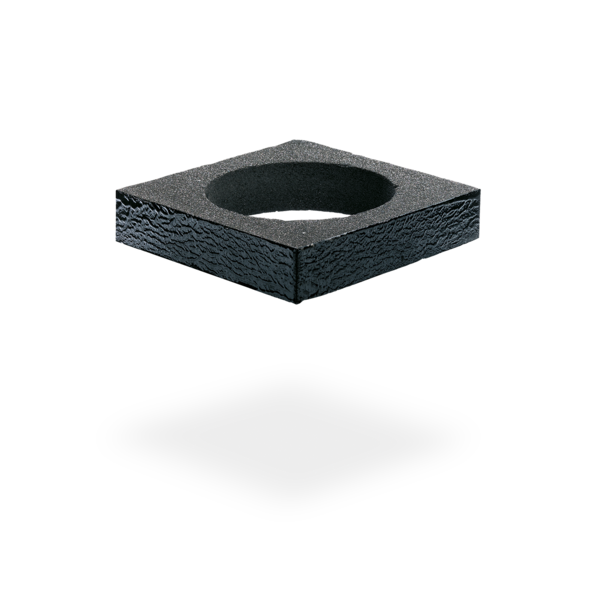

SitaDSS Multi

Compensatiering voor isolatieblok

SitaDSS Multi

Isolatieblok voor verhogingselement

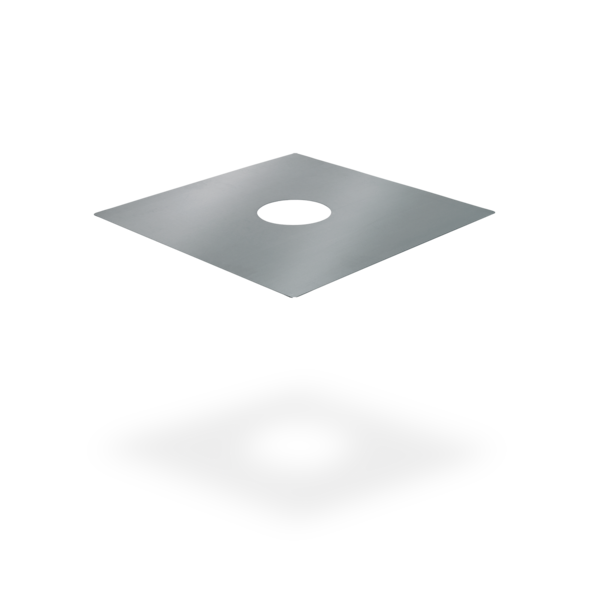

SitaMore

versterkingsplaat

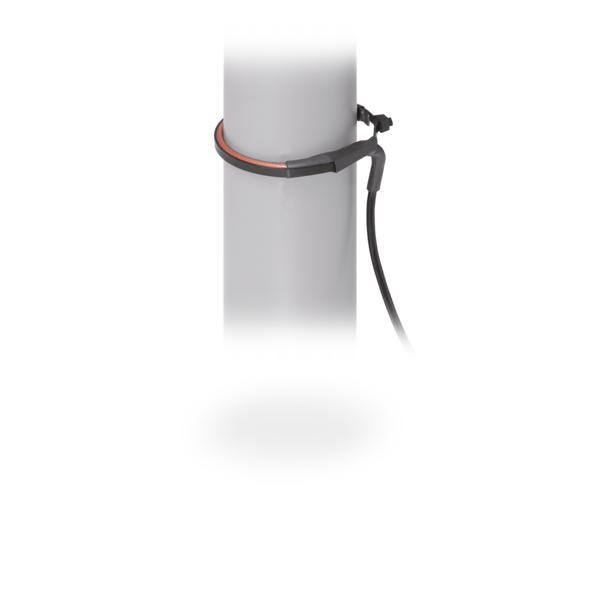

SitaMore

Buisverwarmingselement

SitaMulti

beschermkap tijdens bouwwerken

SitaMore

Verloopstukkenset

SitaDSS Multi

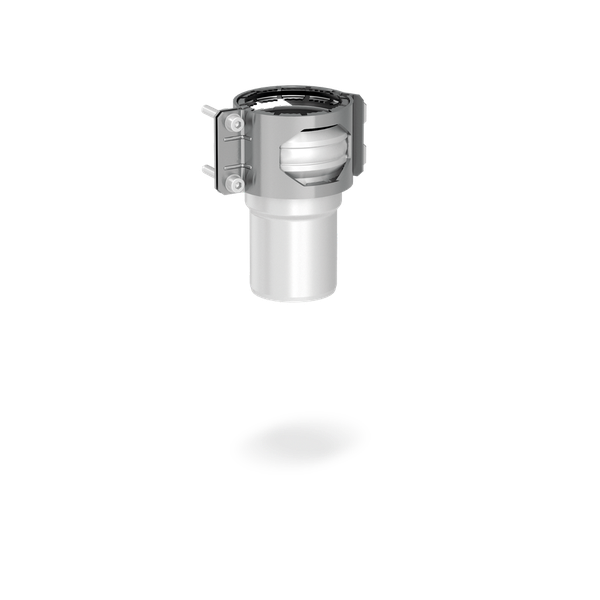

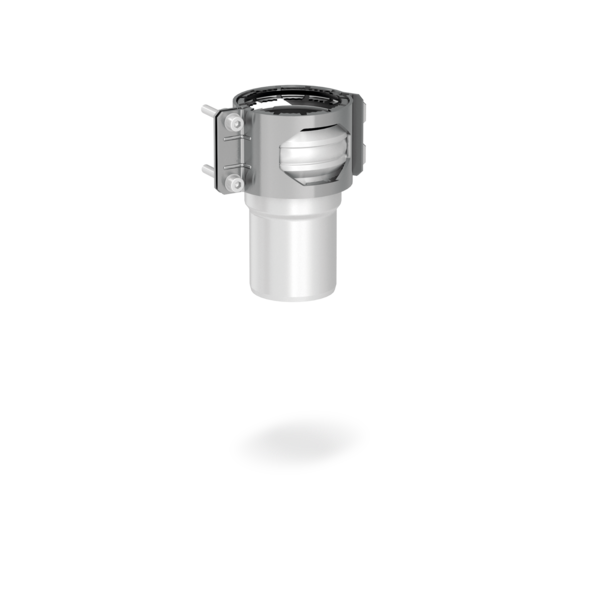

Aansluitset
