SitaDSS Multi
Вакуумная воронка
- Продукция
SitaDSS Multi
Вакуумная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Низкий уровень шума
- Пригодность для любой гидроизоляции

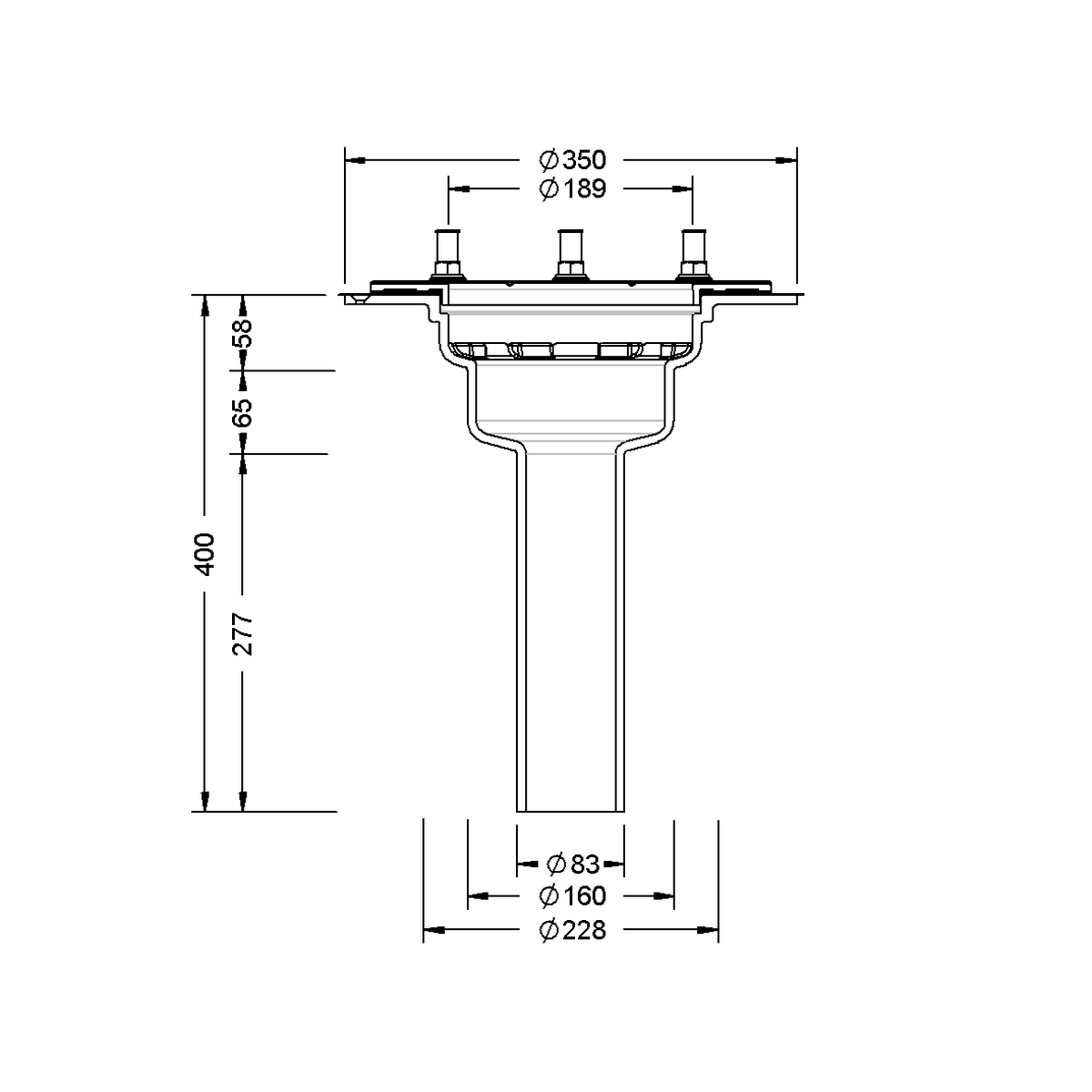

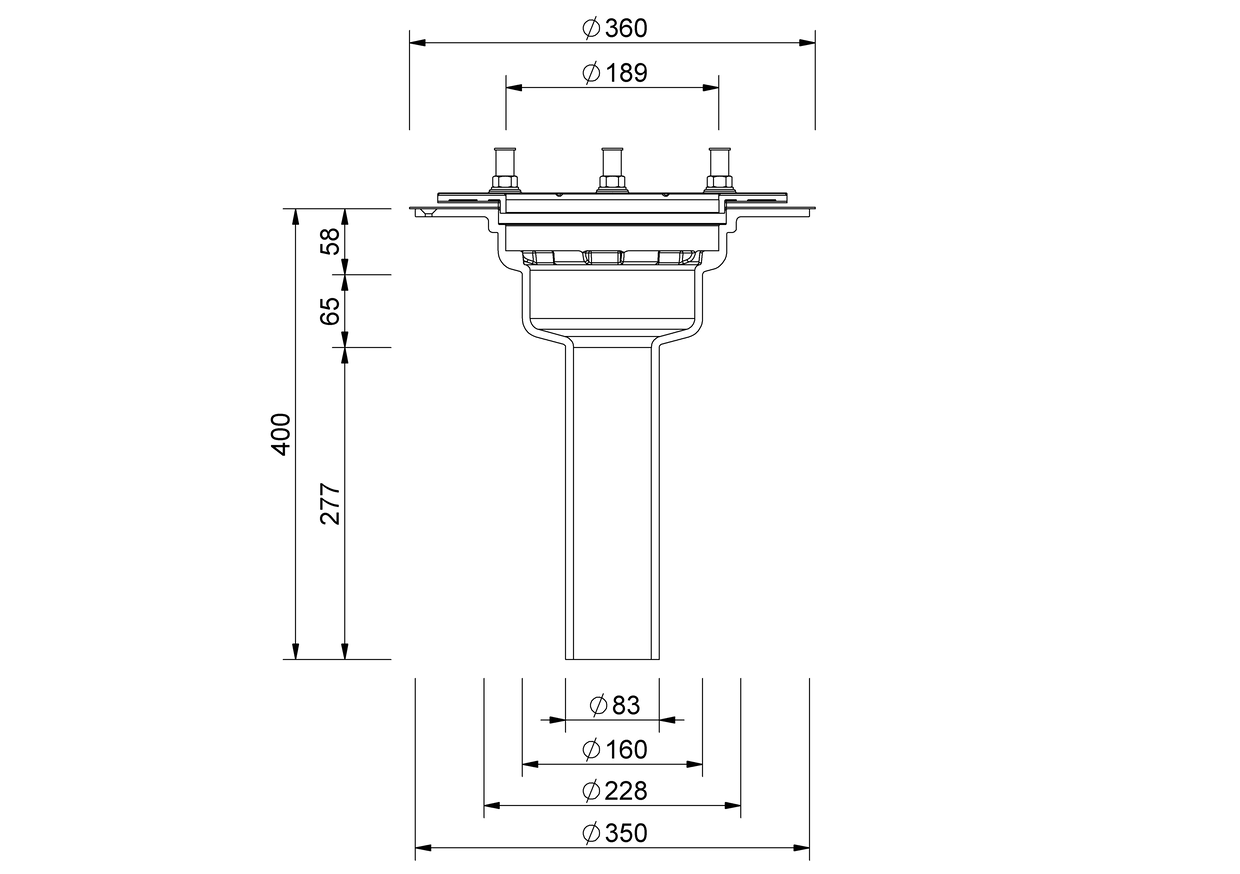

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) |
|---|---|---|
| 80 | 83 | 250 |
Вакуумная воронка SitaDSS Multi, без элемента Airstop, из чугуна, материал EN-GJL-200, согласно DIN EN 1253-2, номинальный диаметр DN 80. Для прямого подключения к трубам SML, для вакуумных систем водостока, с отверстиями для крепления воронки к несущей конструкции, с разборной фланцевой конструкцией, с дренажными отверстиями, двумя уплотнительными манжетами, шестью ввинченными шпильками с резьбой M12 из нержавеющей стали, подкладными шайбами, шестигранными гайками из латуни и защитными колпачками, для зажима битумной, полимерной или каучуковой гидроизоляции. Используется только в комбинации с подпорным элементом SitaDSS Multi, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 80 | 0.5 | 1.6 | 2.6 | 3.5 | 4.4 | 6.9 | 9.4 | 13.6 | 17.7 | 21.2 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| без элемента Airstop | 0.5 | 1.6 | 2.6 | 3.8 | 5 | 7.9 | 10.7 | 14.2 | 17.6 | 20.7 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 |

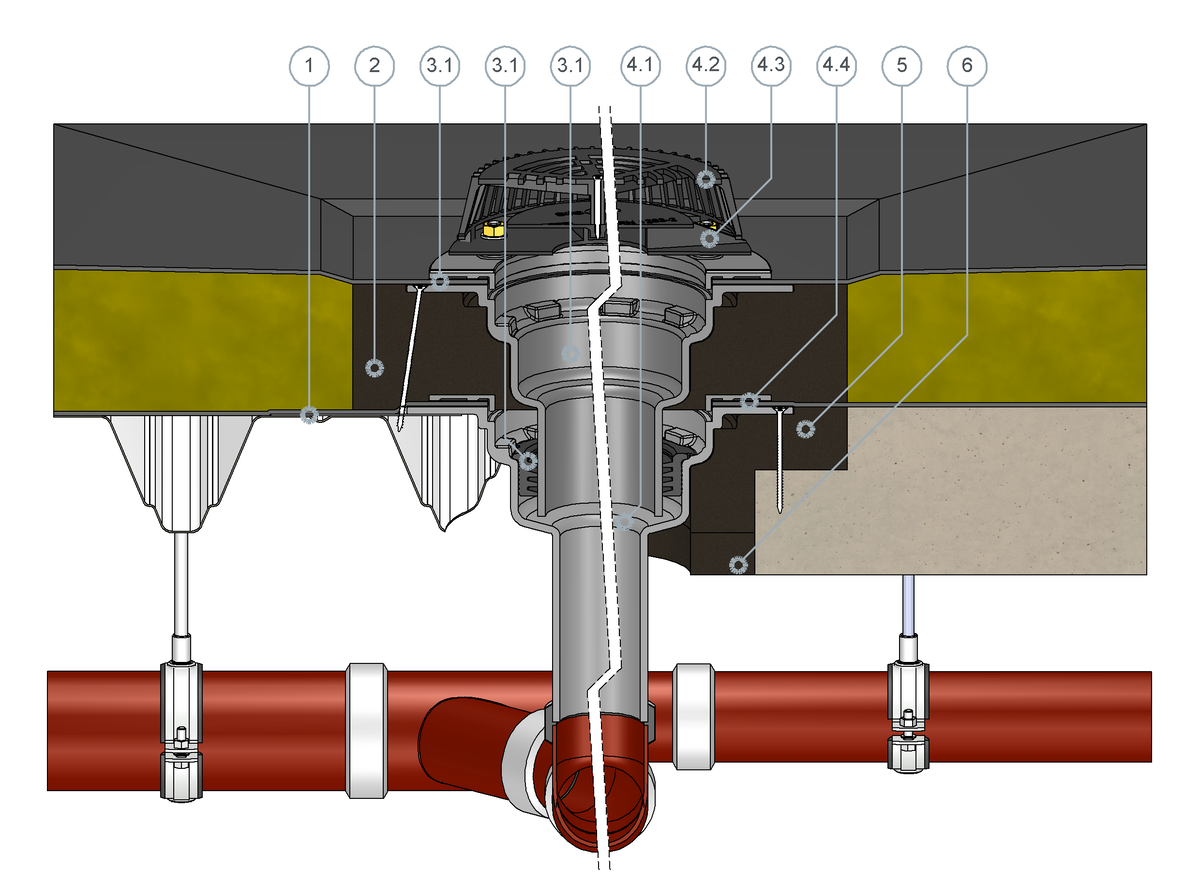

SitaDSS Multi в невентилируемой кровле
2 Изоляционная плита надставного элемента SitaDSS Multi

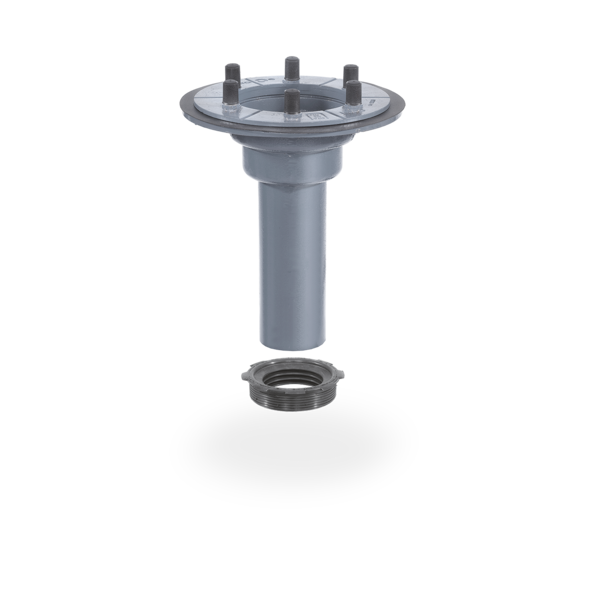

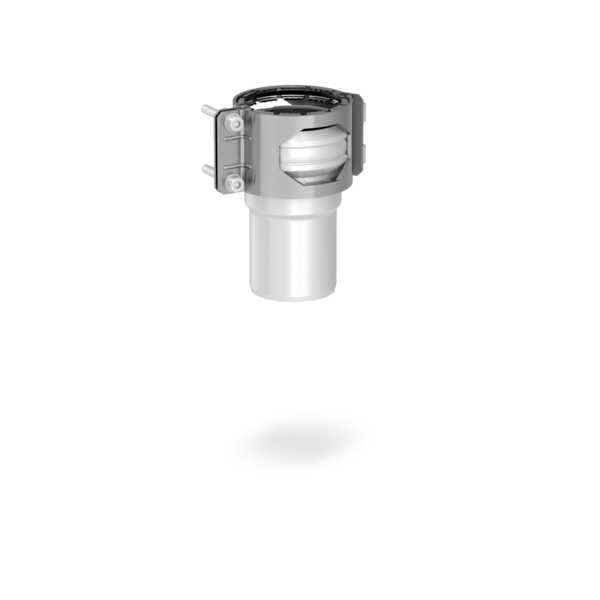

Надставной элемент SitaDSS Multi, состоит из:
3.1 Прижимный фланец, гайки и уплотнительные манжеты
3.2 Уплотнительное кольцо
3.3 Корпус

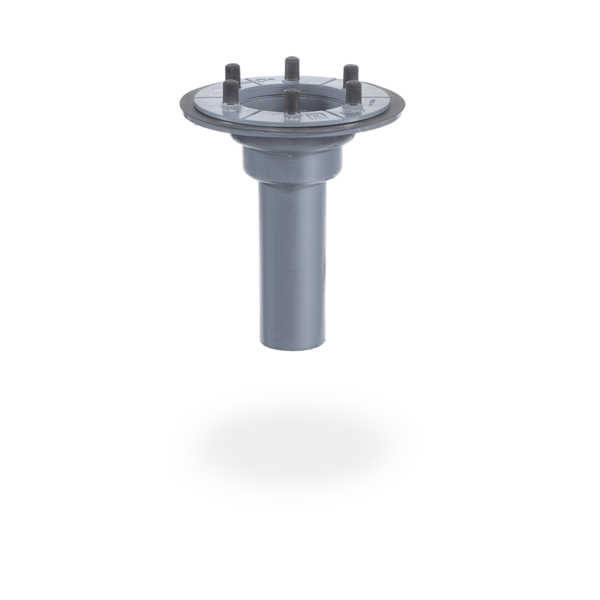

SitaDSS Multi состоит из:
4.1 Корпус
4.2 Листвоуловитель
4.3 Airstop
4.4 Прижимный фланец, гайки и уплотнительные манжеты

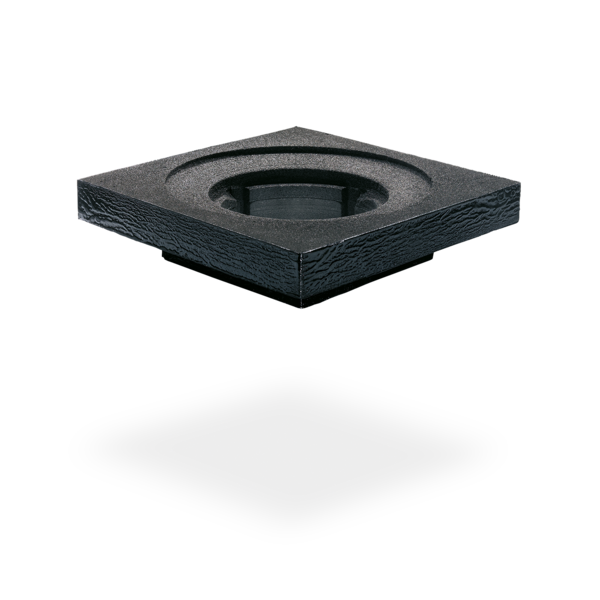

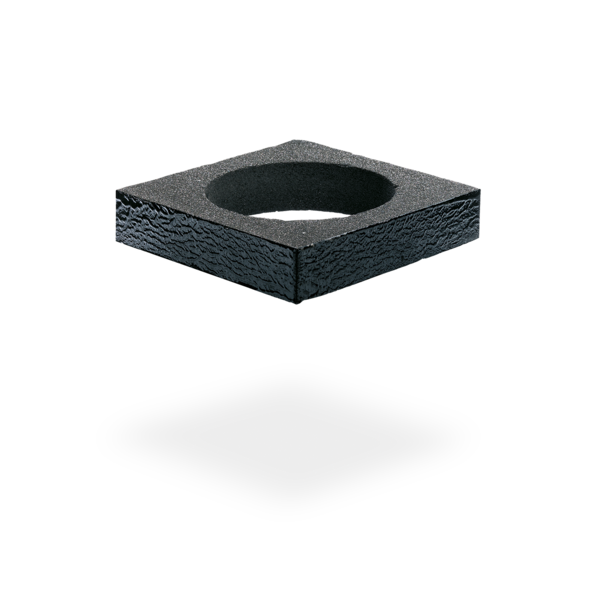

5 Изоляционная плита воронки SitaDSS Multi

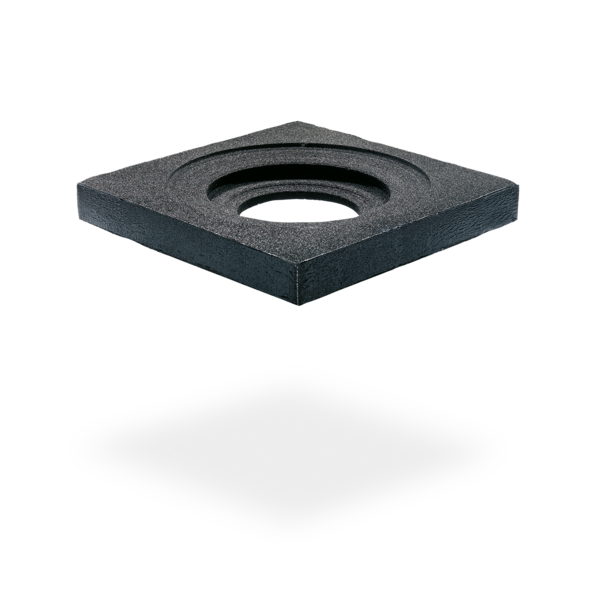

6 Плита выравнивания высоты SitaDSS Multi
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
You can adjust the cookie settings here.
| SitaDSS Multi | Арт. № | ||
|---|---|---|---|
вертикальный без элемента Airstop | |||
| DN 80 | 423399 | Посмотреть продукт |
