SitaDSS Multi
Druckströmungsgully
- Produkte
SitaDSS Multi
Druckströmungsgully
Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
---|---|---|
80 | 83 | 250 |

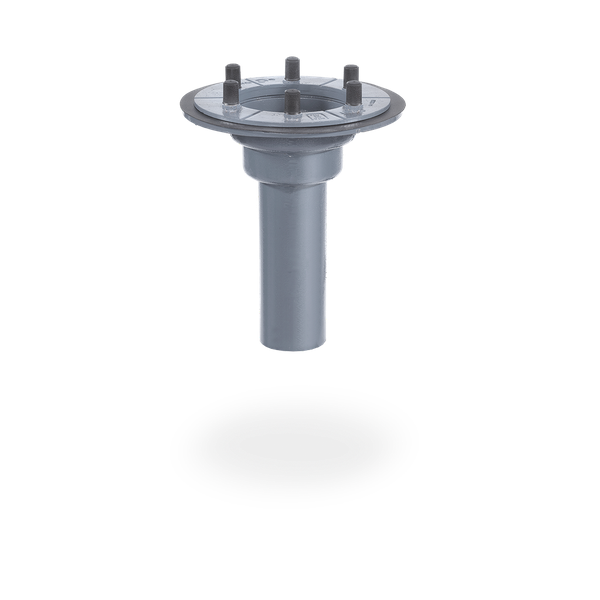

SitaDSS Multi Druckströmungsgully ohne Airstop, aus Gusseisen, Werkstoff EN-GJL-200, nach DIN EN 1253-2, in der Nennweite DN 80. Zum direkten Anschluss an SML-Rohre, zur Druckströmungsentwässerung, mit Bohrungen zur Befestigung des Dachgullys in der Unterkonstruktion, mit Losflansch mit Sickeröffnungen, zwei Dichtmanschetten, sechs eingeschraubten Edelstahlgewindestiften M12, Unterlegscheiben, Sechskantschrauben aus Messing und Schutzkappen zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Nur in Kombiantion mit dem SitaDSS Multi Anstauelement zu verwenden, liefern und fachgerecht einbauen.
Stauhöhe (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
80 | 0.5 | 1.6 | 2.6 | 3.5 | 4.4 | 6.9 | 9.4 | 13.6 | 17.7 | 21.2 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 | 24.7 |
Stauhöhe (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
ohne Airstop | 0.5 | 1.6 | 2.6 | 3.8 | 5 | 7.9 | 10.7 | 14.2 | 17.6 | 20.7 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 | 23.8 |
SitaDSS Multi im nicht belüfteten Dachaufbau
2 SitaDSS Multi Dämmkörper Aufstockelement
SitaDSS Multi Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaDSS Multi bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Airstop
4.4 Schraubflansch, Muttern und Dichtmanschetten
5 SitaDSS Multi Dämmkörper Gully
6 SitaDSS Multi Ausgleichsring
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

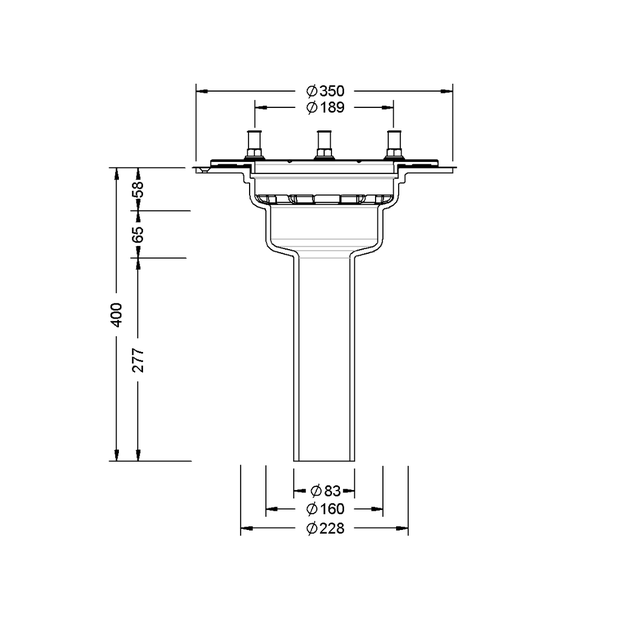

Technische Zeichnungen
PDF TechnischeZeichnung_423399_de.pdfDWG TZ_DB_SitaDSS_Multi_DN80_ohne_Airstop.DWG
SitaDSS Multi | Artikel Nr. | ||
---|---|---|---|
senkrecht ohne Airstop | |||
DN 80 | 423399 | Zum Produkt |
