SitaConcrete
Balkon- en terrasafvoer
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Bestand tegen schokken en stoten
- Lange levensduur

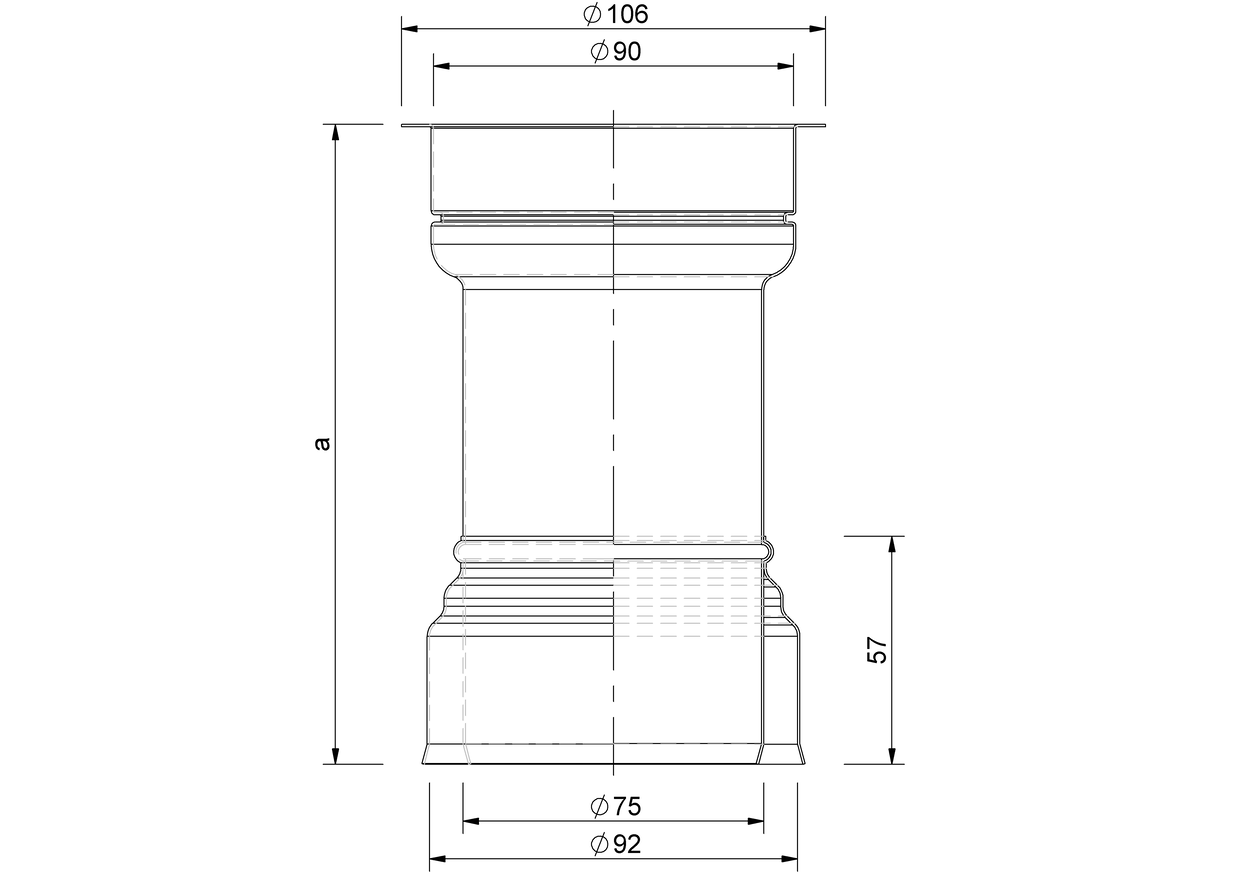

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 220 |
| 70 | 75 | 200 |
| 70 | 75 | 180 |
| 70 | 75 | 160 |
| 70 | 75 | 140 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaConcrete, balkonkolk voor betonplaten zonder afdichting, van roestvrij staal, materiaalnummer 1.4301, nominale diameter DN 70, afvoercapaciteit met eindrooster van 3,4 l/s bij 35 mm opstuwhoogte, voor directe betonnering in 140 mm, 160 mm, 180 mm, 200 mm en 220 mm hoge plafonds, met geprefabriceerde bekistingsklok, voor eenvoudige aansluiting van mofbuizen zoals SitaPipe roestvrij stalen buizen voor gravitaire afvoer, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.4 | 0.8 | 1.1 | 1.8 | 2.5 | 3 | 3.4 | 3.6 | 3.7 | 3.8 | 3.9 | 4.2 | 4.4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |

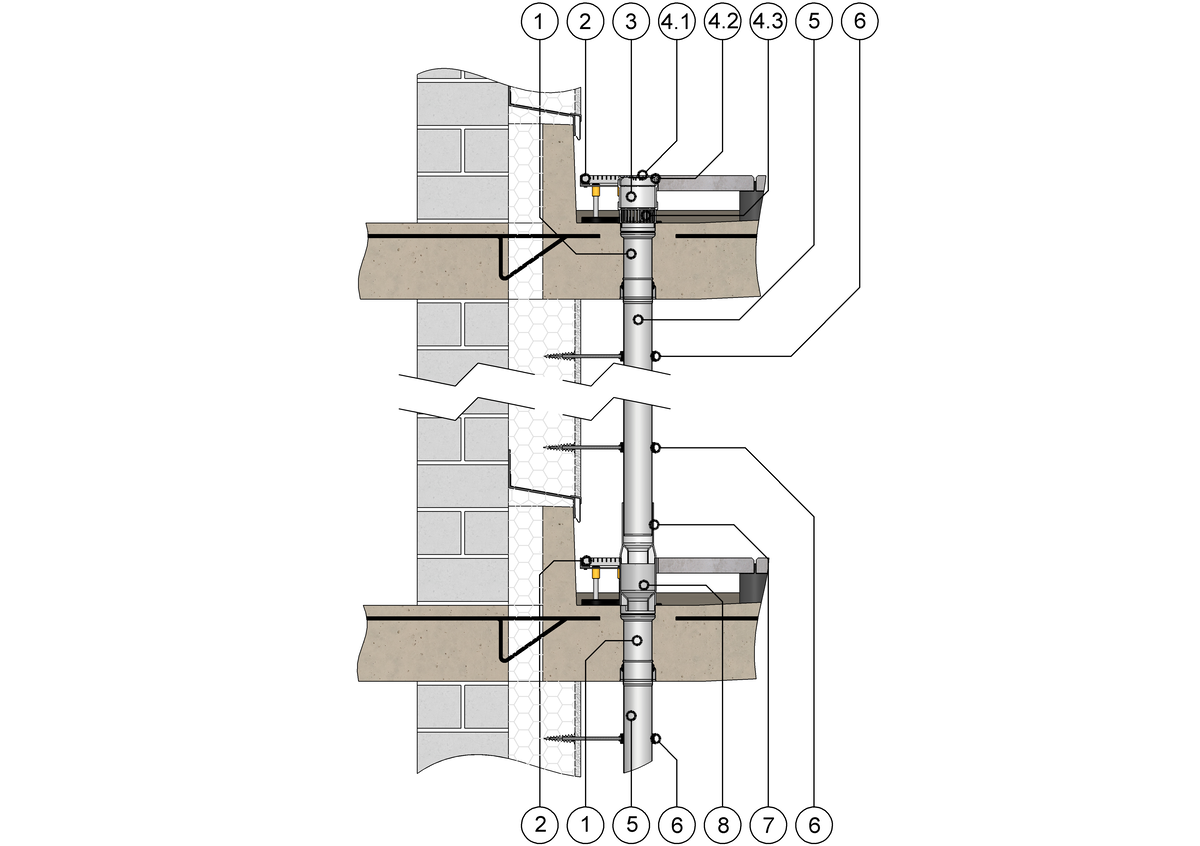

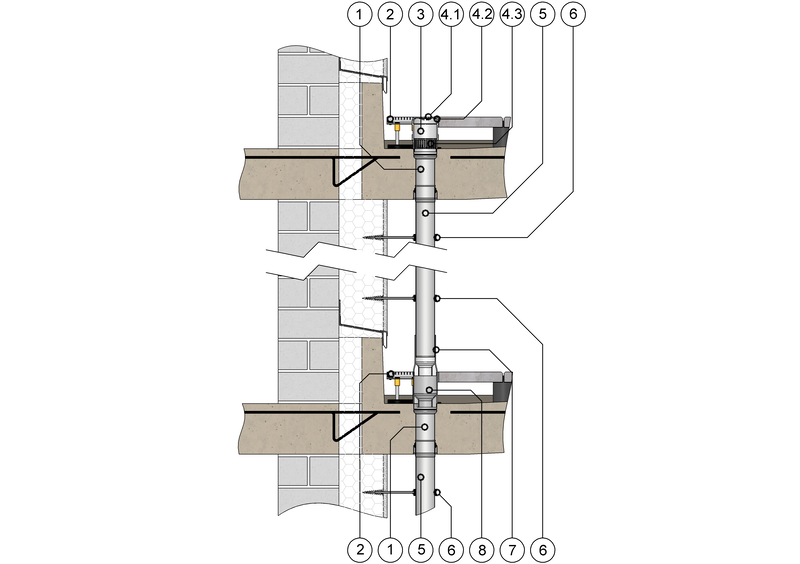

SitaConcrete lijnafvoer voor kant en klare balkons
1 SitaConcrete
2. SitaDrain® Endlos beginelement
3. SitaMore hoogtecompensatiestuk
SitaCompact balkonopzetframe bestaande uit:
4.1 Eindrooster
4.2 Behuizing
4.3 Roosterinlaatzeef
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen buisbeugel
7. SitaCompact Fluid buissteun
8. SitaCompact Fluid hoogtecompensatiestuk
2. SitaDrain® Endlos beginelement
3. SitaMore hoogtecompensatiestuk
SitaCompact balkonopzetframe bestaande uit:
4.1 Eindrooster
4.2 Behuizing
4.3 Roosterinlaatzeef
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen buisbeugel
7. SitaCompact Fluid buissteun
8. SitaCompact Fluid hoogtecompensatiestuk
Dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Onderconstructie

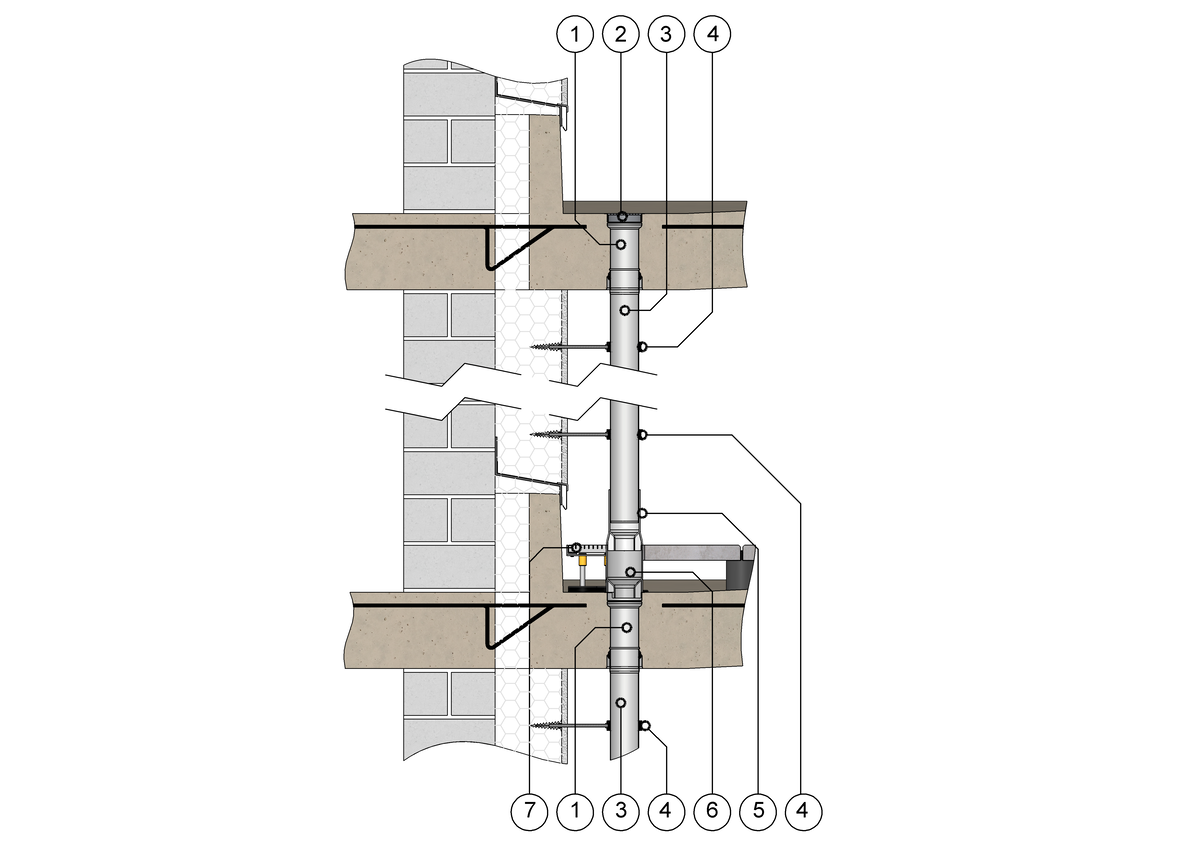

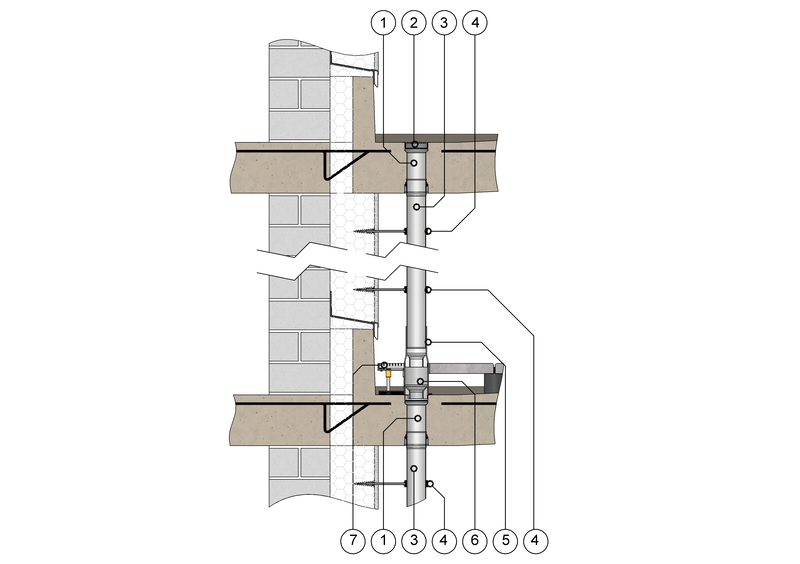

SitaConcrete met eindrooster lijnafvoer voor kant en klare balkons
1 SitaConcrete
2 SitaConcrete eindrooster
3 SitaPipe roestvrijstalen buis
4 SitaPipe roestvrijstalen buisbeugel
5 SitaCompact Fluid buissteun
6 SitaCompact Fluid hoogtecompensatiestuk
7 SitaDrain® Endless
2 SitaConcrete eindrooster
3 SitaPipe roestvrijstalen buis
4 SitaPipe roestvrijstalen buisbeugel
5 SitaCompact Fluid buissteun
6 SitaCompact Fluid hoogtecompensatiestuk
7 SitaDrain® Endless
Dakopbouw 1 conform algemeen erkende vaktechnische regels, met:
Dakopbouw 2 conform algemeen erkende vaktechnische regels, met:
- Onderconstructie
Dakopbouw 2 conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Onderconstructie
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaConcrete | Artikelnummer | ||
|---|---|---|---|
| 140 mm | 340214 | Product tonen | |
| 160 mm | 340216 | Product tonen | |
| 180 mm | 340218 | Product tonen | |
| 200 mm | 340220 | Product tonen | |
| 220 mm | 340222 | Product tonen |
+
