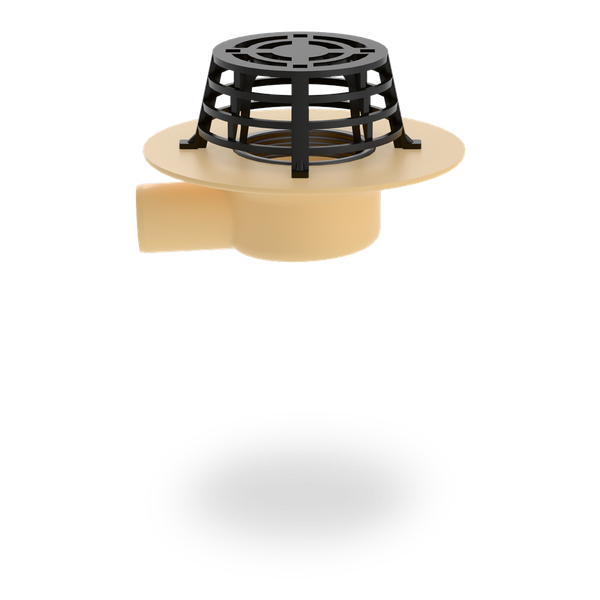

SitaCompact

Balkon- en terrasafvoer

Foto_S_SitaCompact_Fluid_abgewinkelt.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Thermisch geïsoleerd

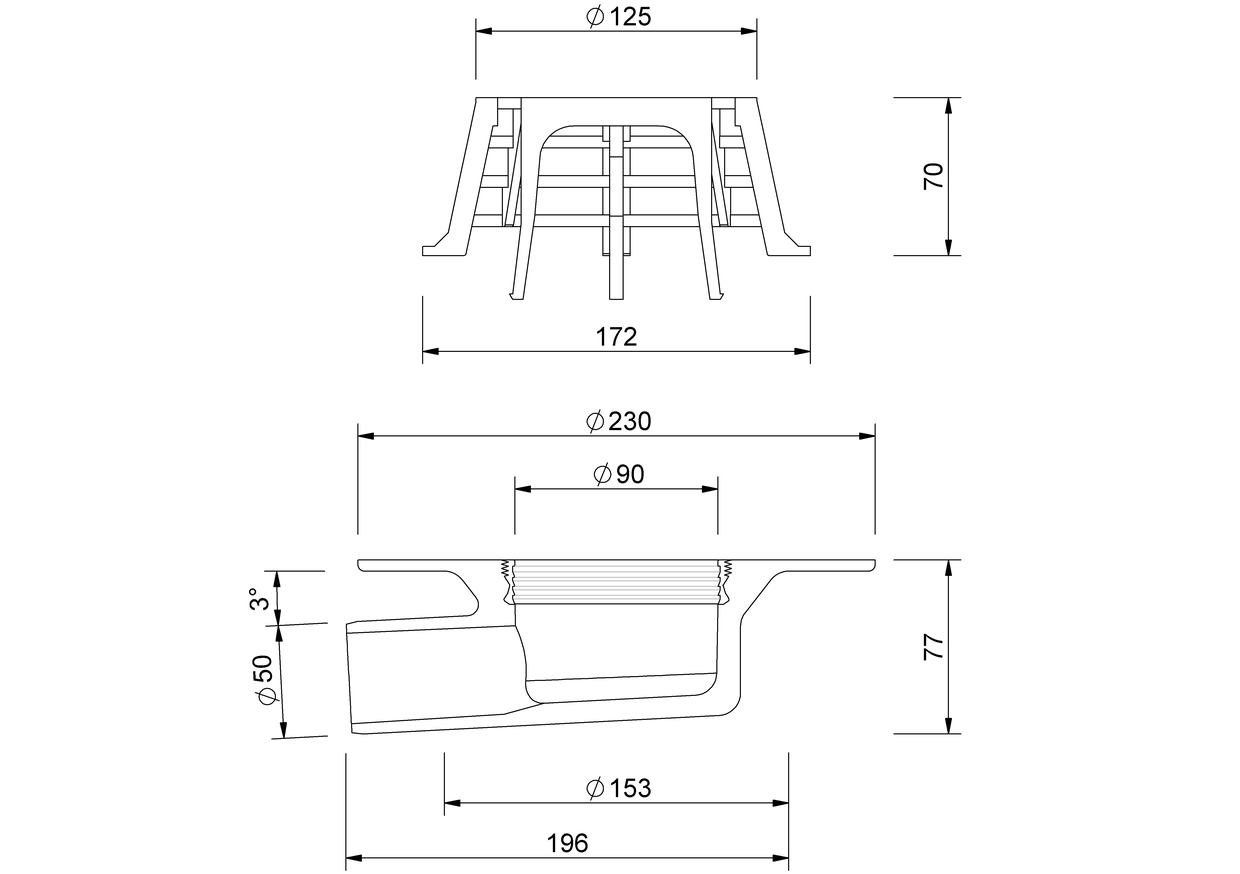

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Uitsparingsmaat (mm x mm)
50	50	153 mm x 250 mm

Prestatiebeschrijving Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
Nominale diameter DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
50	0.4	0.8	1.1	1.7	2.3	3.1	3.9	4.7	5.4	6	6.5	6.6	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Installatievoorbeelden

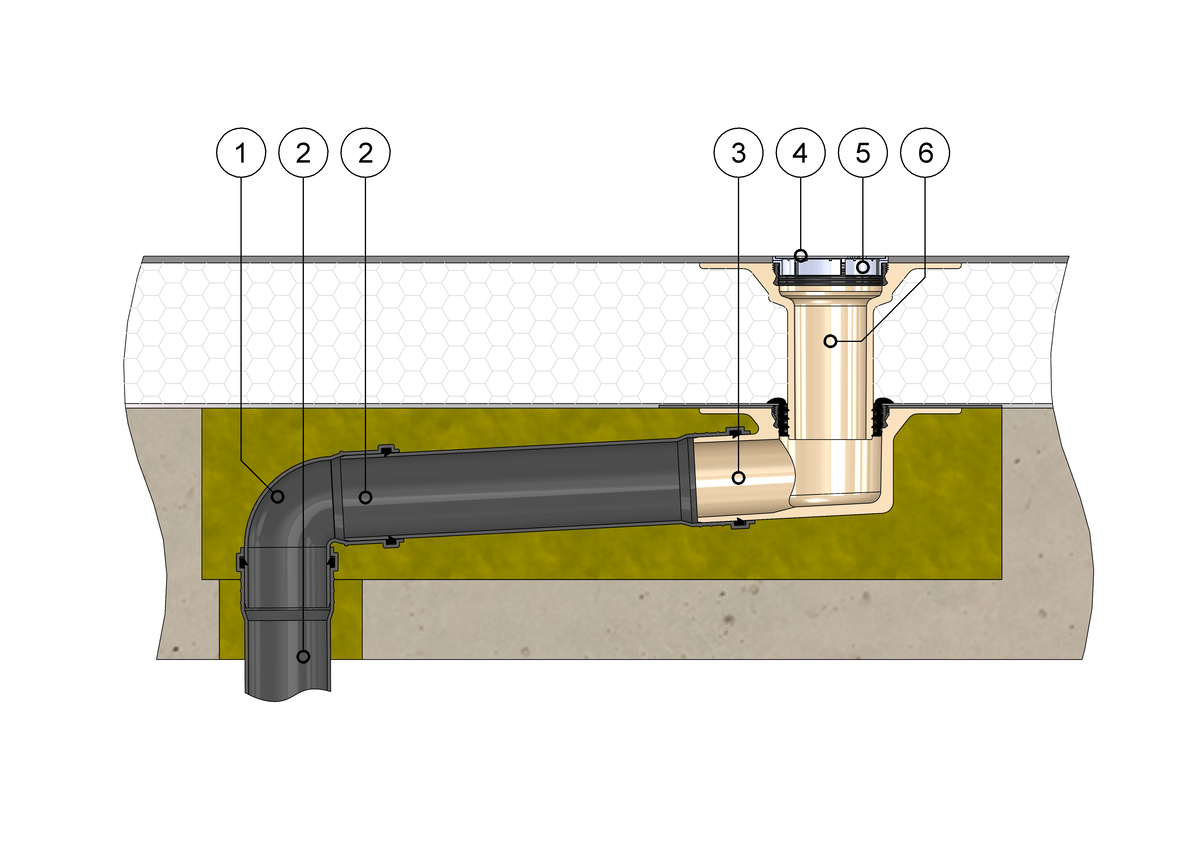

SitaCompact gebogen met SitaCompact verhogingselement en oppervlakterooster in ongeventileerde dakopbouw

1 SitaPipe PP bocht
2 SitaPipe PP afvoerbuis
3 SitaCompact haaks
4 SitaCompact Fluid verhogingselement
5 SitaCompact Fluid vlak rooster
6 SitaCompact Fluid opzetstuk

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaCompact			Artikelnummer
Fluid gebogen (met horizontale uitlaat) DN 50
Fluid gebogen (met horizontale uitlaat) DN 50	DN 50	Kleefflens	191290	Product tonen

SitaCompact

Balkon- en terrasafvoer

Productkenmerken

Technische tekening

SitaCompact gebogen met SitaCompact verhogingselement en oppervlakterooster in ongeventileerde dakopbouw

Toebehoren

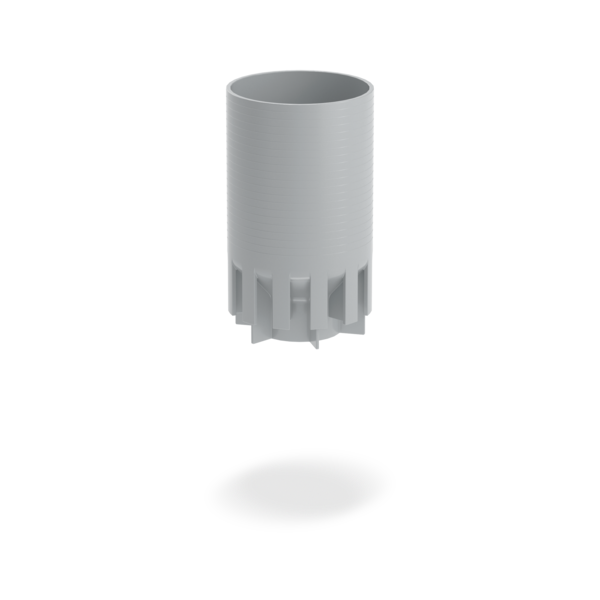

SitaCompact

Fluid Verhogingselement 220 mm

SitaCompact Fluid

Opzetstuk

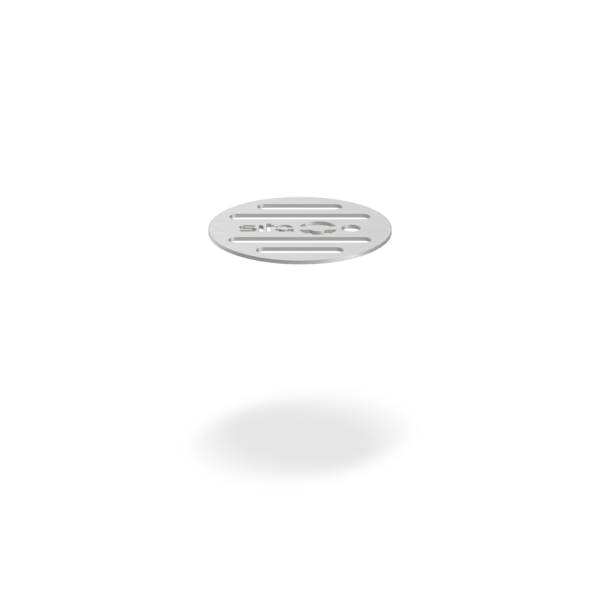

SitaCompact Fluid

Vlak rooster

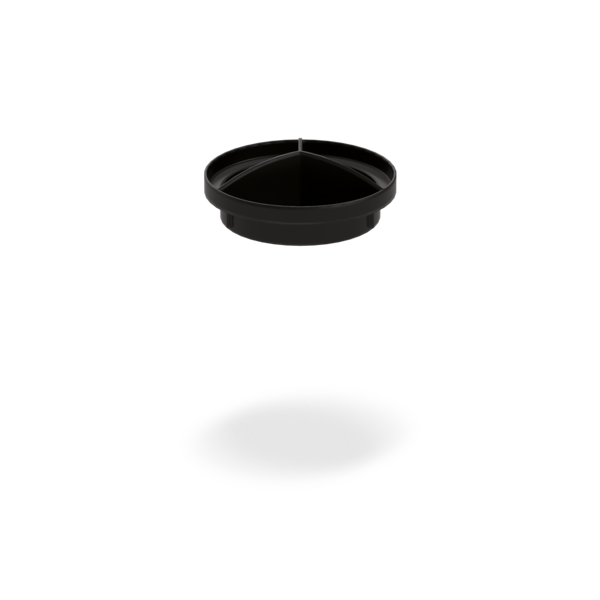

SitaCompact Fluid

Beschermkap

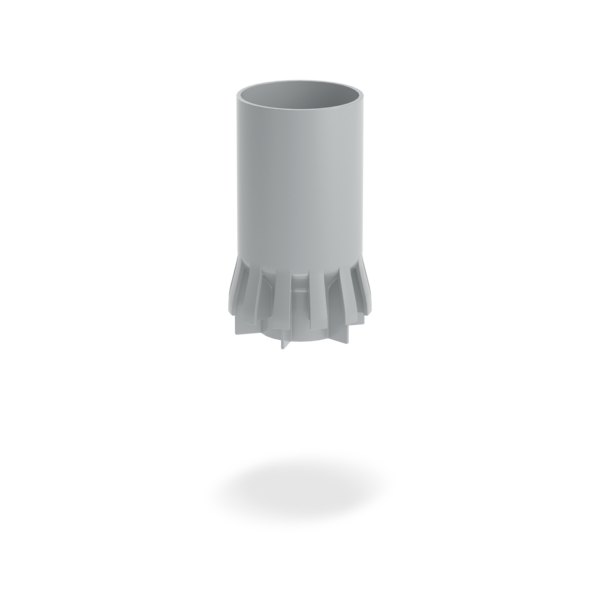

SitaCompact Fluid

Buissteun

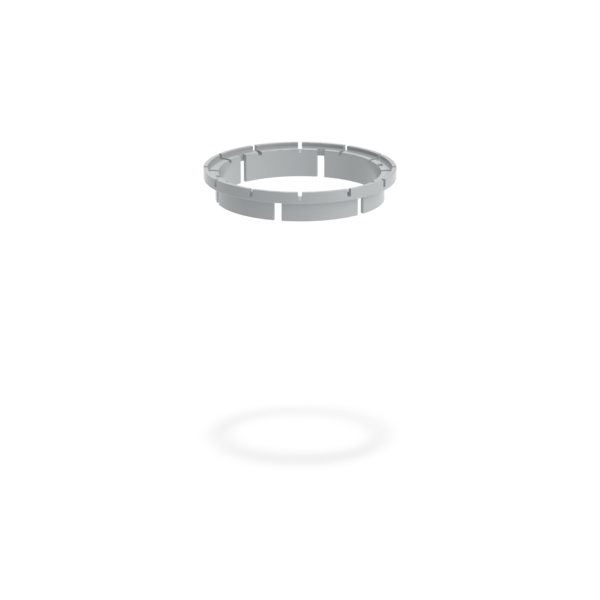

SitaCompact Fluid

Hoogtecompensatiestuk

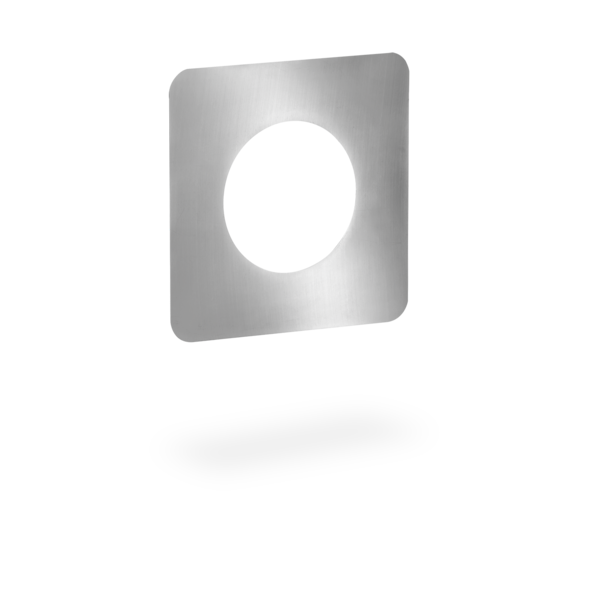

SitaAttika

Gevelafdekplaat
