SitaSani®
Renovatiekolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

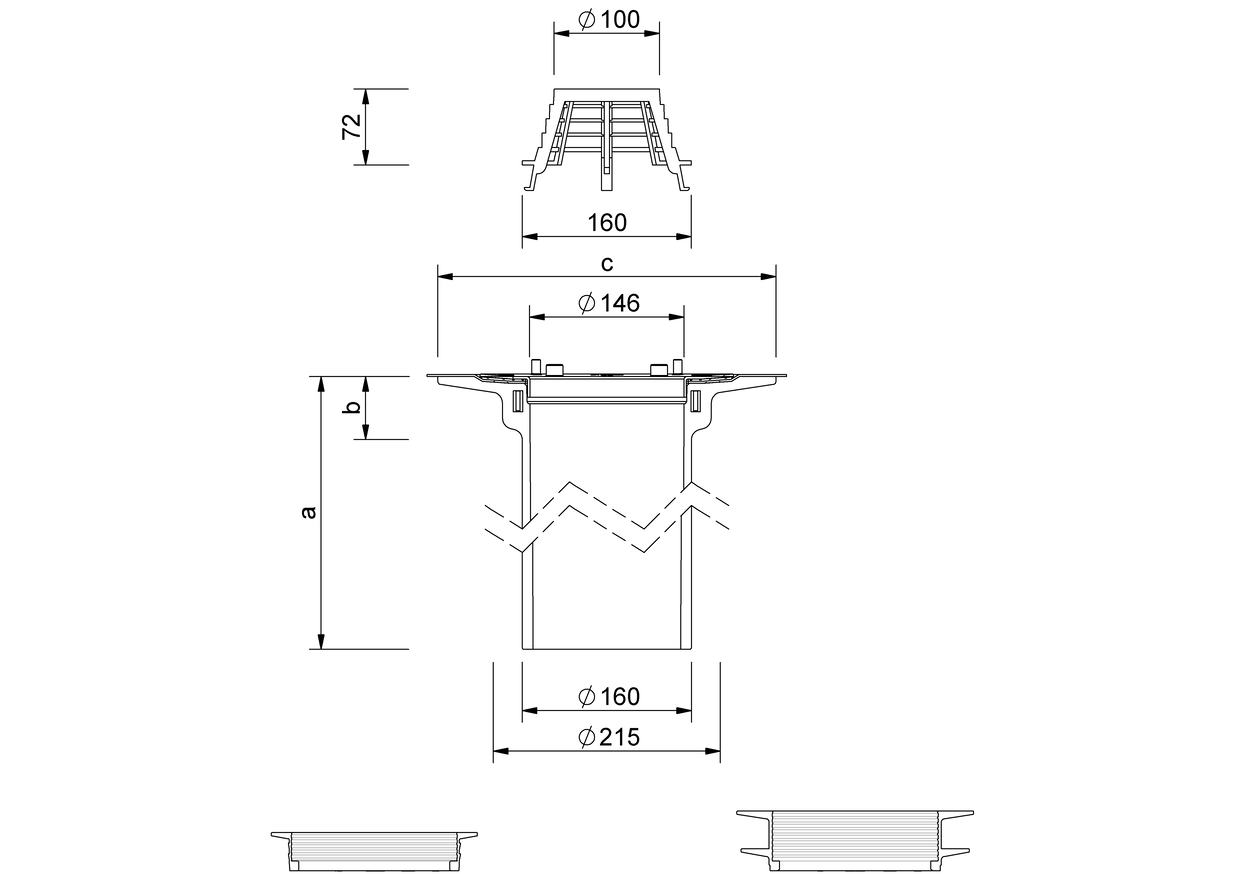

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring |
|---|---|---|---|---|---|---|
| 165 | 160 | 550 | 60 | 320 | 165 - 178 | 178 - 205 |

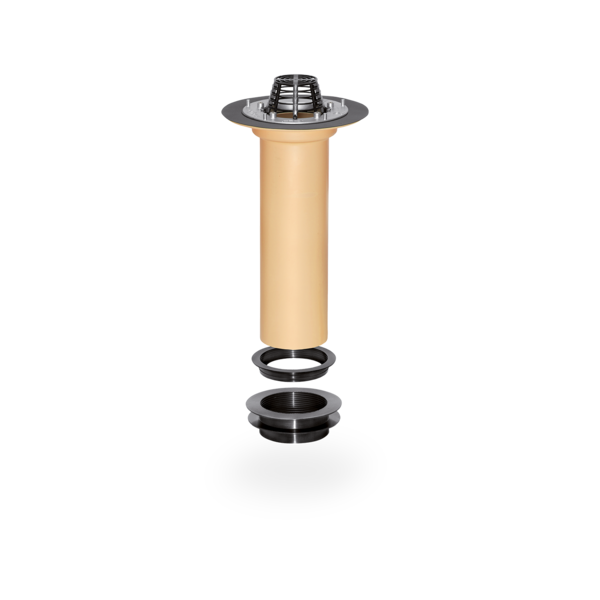

SitaSani® 165 renovatiekolk met schroefflens, van polyurethaan, hoogte 550 mm, thermisch geïsoleerd, volgens DIN EN 1253-2, afvoercapaciteit 8,2 l/s bij 45 mm stuwhoogte, voor de renovatie van binnendiameters van 165 - 205 mm, met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie. Inclusief ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Inclusief grindvanger en twee meerlippige afdichtringen van verschillende grootte voor terugstroombeveiliging, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.8 | 1.5 | 2.2 | 3.4 | 4.5 | 5.5 | 6.4 | 7.3 | 8.2 | 9 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.8 | 1.5 | 2.2 | 3.4 | 4.5 | 5.5 | 6.4 | 7.3 | 8.2 | 9 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 |

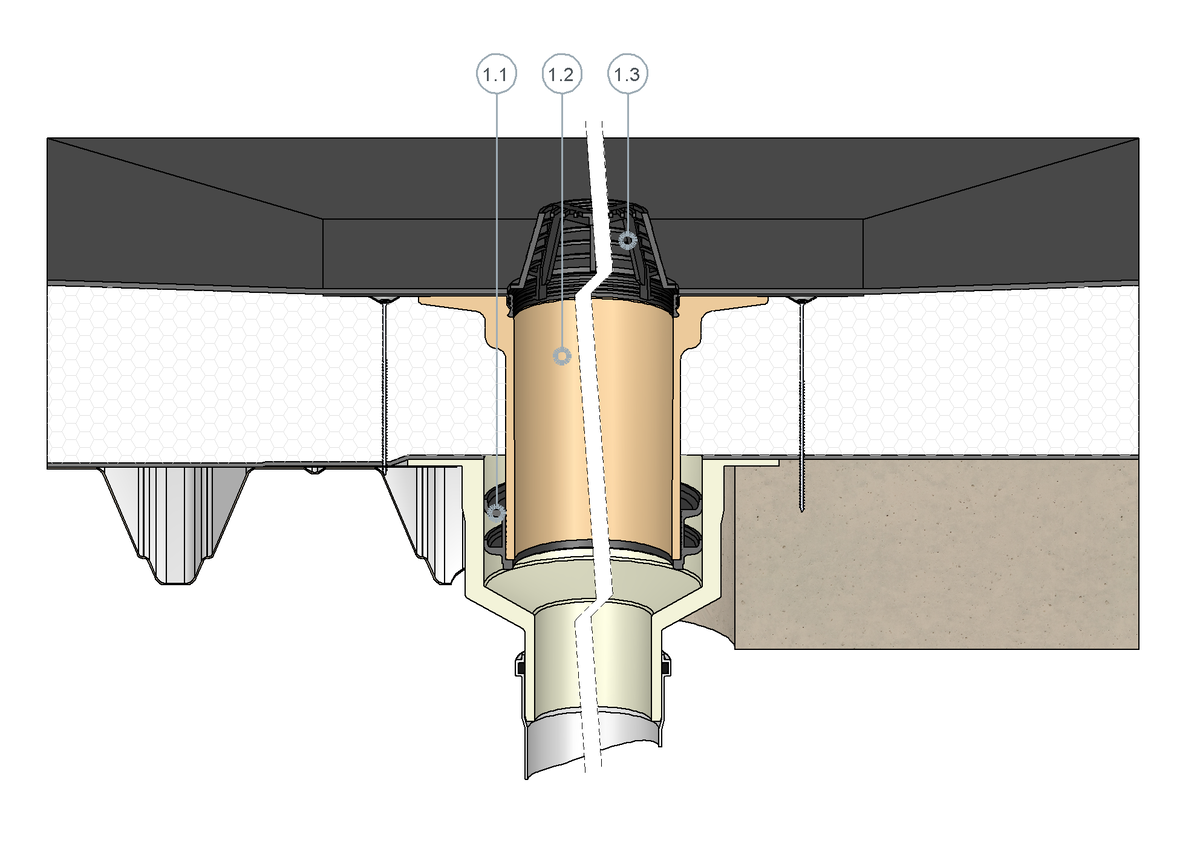

SitaSani® als trechterrenovatie in ongeventileerde dakopbouw als trechterrenovatie in ongeventileerde dakopbouw
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

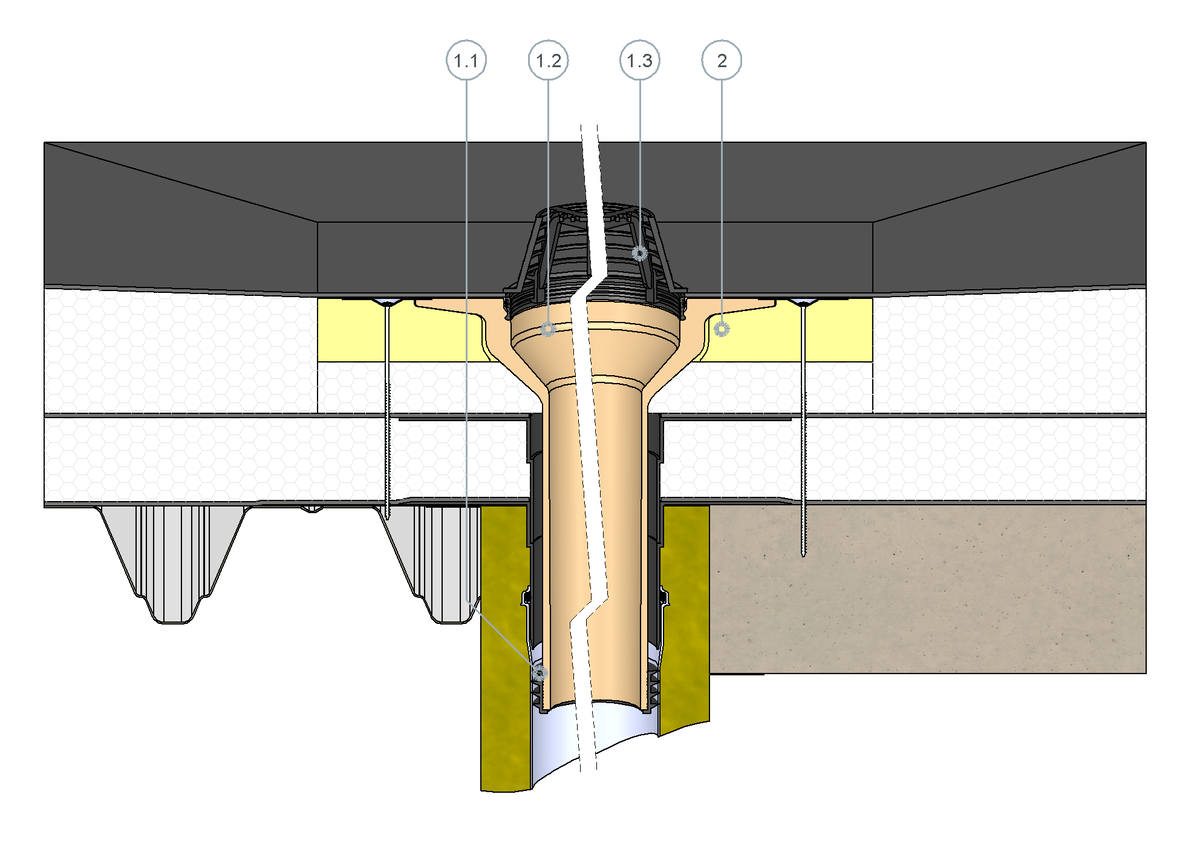

SitaSani® als buisrenovatie in ongeventileerde dakopbouw
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
- Nieuwe afdichting
- Nieuwe thermische isolatie
- Bestaande afdichting
- Bestaande thermische isolatie
- Dampscherm
- Onderconstructie
| SitaSani® | Artikelnummer | |||
|---|---|---|---|---|
165 Schroefflens | ||||
| Schroefflens | 550 mm | 104099 | Product tonen |
