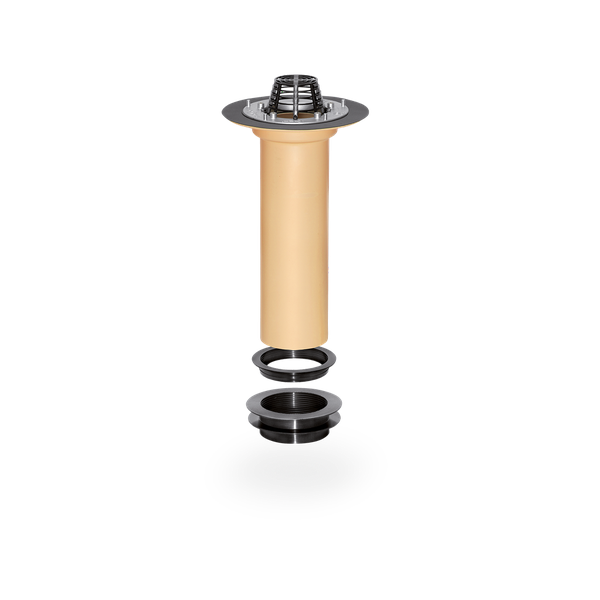

SitaSani®
Sanierungsgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Rückstausicher bis 2 m Wassersäule

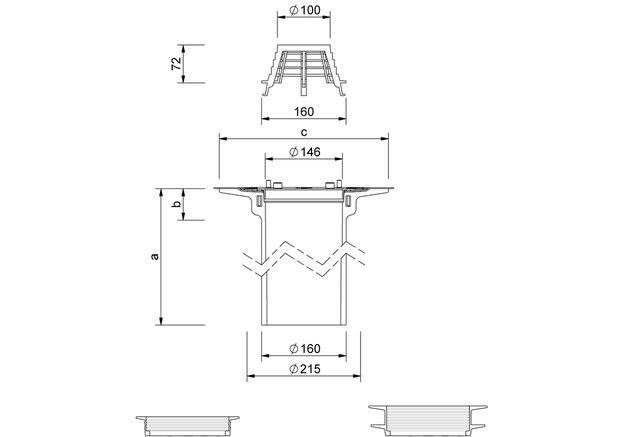

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Lippendichtring | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Profildichtring |
|---|---|---|---|---|---|---|
| 165 | 160 | 550 | 60 | 320 | 165 - 178 | 178 - 205 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaSani_165_Schraubflansch_550.DWG
Artikelauswahl
SitaSani® 165 Schraubflansch Sanierungsgully, aus Polyurethan, Höhe 550 mm, wärmegedämmt, nach DIN EN 1253-2, Abflussmenge 8,2 l/s bei 45 mm Stauhöhe, zur Sanierung von Innendurchmessern von 165 – 205 mm, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium, und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Inklusive Kiesfang, Gleitmittel und zwei unterschiedlich großen mehrlippigen Dichtringen zur Rückstausicherung, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ausführung | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.8 | 1.5 | 2.2 | 3.4 | 4.5 | 5.5 | 6.4 | 7.3 | 8.2 | 9 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 |

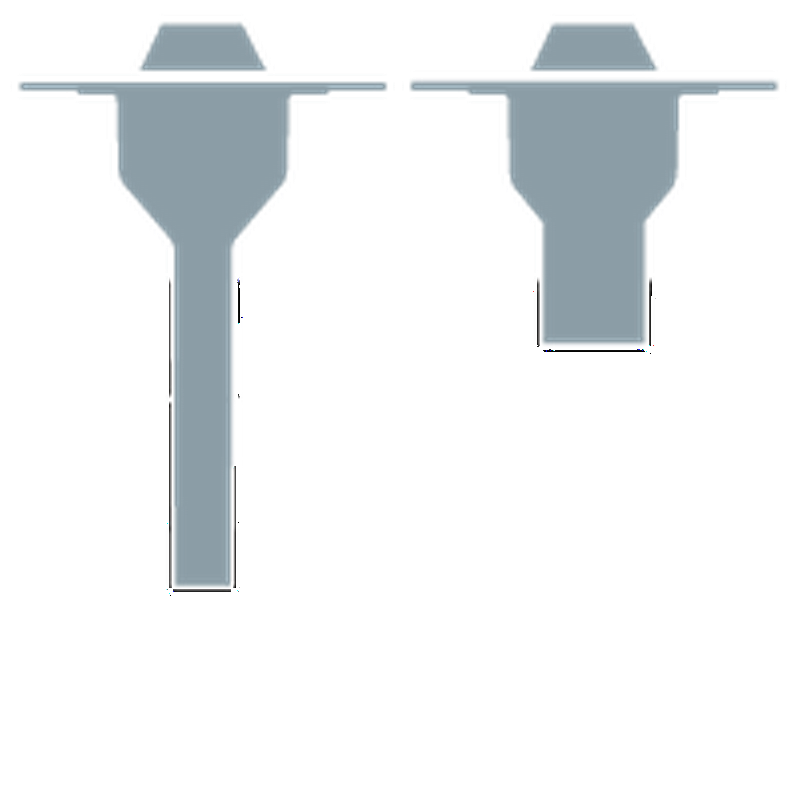

SitaSani als Topfsanierung im nicht belüfteten Dachaufbau
SitaSani® bestehend aus:
1.1 Profildichtring
1.2 Grundkörper
1.3 Kiesfang
1.1 Profildichtring
1.2 Grundkörper
1.3 Kiesfang
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaSani als Rohrsanierung im nicht belüfteten Dachaufbau
SitaSani® 63/90/105 bestehend aus:
1.1 Dichtring
1.2 Grundkörper
1.3 Kiesfang
2 SitaSani® 63/90/105 Dämmkörper
1.1 Dichtring
1.2 Grundkörper
1.3 Kiesfang
2 SitaSani® 63/90/105 Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Neue Abdichtung
- Neue Wärmedämmung
- Vorhandene Abdichtung
- Vorhandene Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

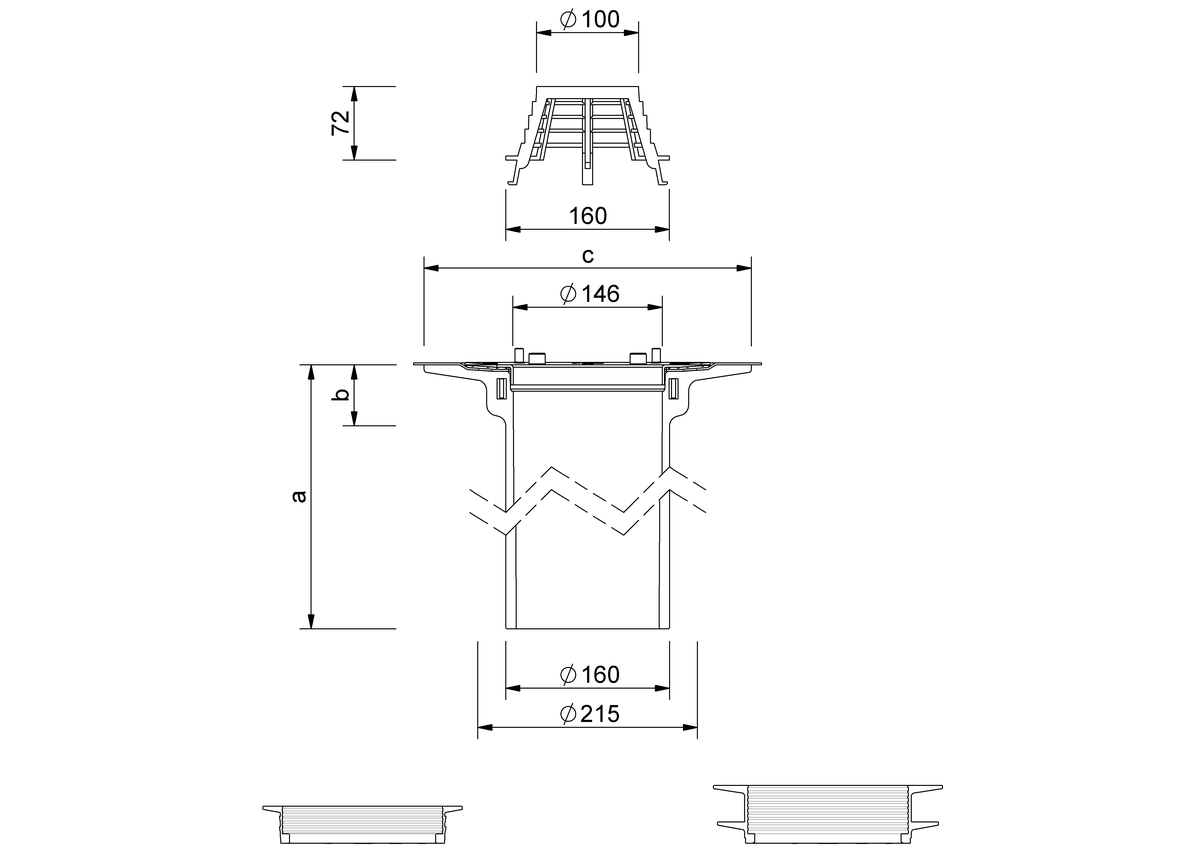

Technische Zeichnungen
PDF TechnischeZeichnung_104099_de.pdfDWG TZ_DB_SitaSani_165_Schraubflansch_550.DWG
| SitaSani® | Artikel Nr. | |||
|---|---|---|---|---|
165 Schraubflansch | ||||
| Schraubflansch | 550 mm | 104099 | Zum Produkt |
+
