SitaMore

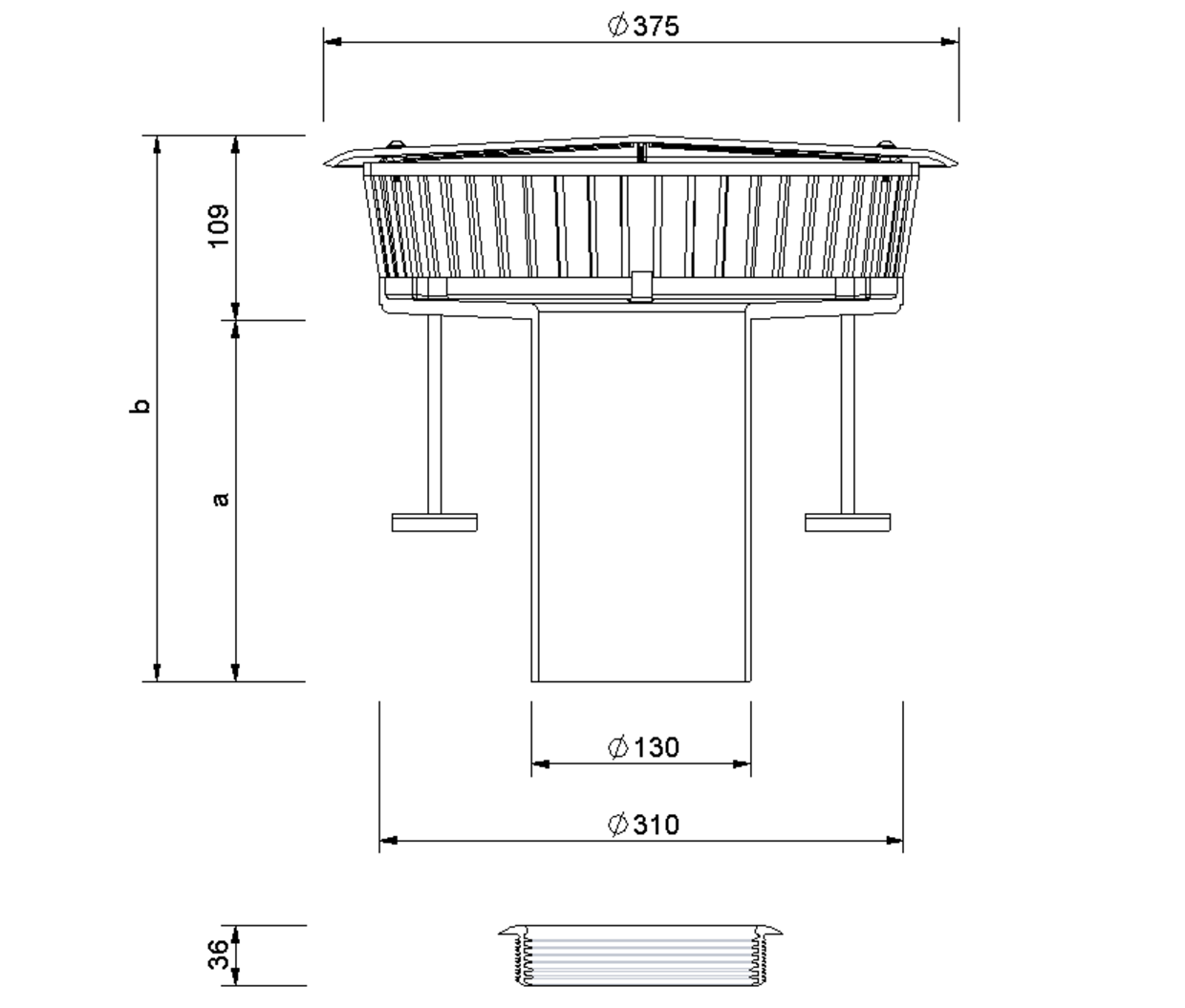

Anstauhöhe von-bis (mm) | a (mm) | b (mm) |
---|---|---|
25 - 105 | 115 | 223 |
135 - 200 | 214 | 323 |
85 - 150 | 214 | 323 |
SitaMore Anstauelement für SitaTrendy und SitaSani®, aus Polyamid, nach DIN EN 1253-2, für SitaTrendy, SitaTrendy Schraubflansch, SitaSani® 63, SitaSani® 90, SitaSani® 105 und SitaSani® 165 zur Notentwässerung, einstellbare Höhe der Einlaufkanten von 25 mm – 105 mm, 85 mm – 150 mm oder 135 mm – 200 mm, mit mehrlippigem Winkeldichtring zur Abdichtung des Anstauelementes zum Dachablauf bzw. des Aufstockelementes. Mit drei stufenlos höheneinstellbaren Gummimetallpuffern, Aufstellfläche je Fuß: 19,6 cm², mit verzinkter Gewindestange M8 x 90 mm, M8 x 140 mm oder M8 x 190 mm, mit verschraubtem und zur Revision abnehmbarem geschlossenen Deckel, Gehäuse mit 51 umlaufenden Stegen, in der Signalfarbe Gelb. Anstauhöhen stufenlos einstellbar, mit großem Einlauftopf zur Erhöhung der Ablaufleistung, liefern und fachgerecht einbauen.
SitaTrendy mit Anstauelement für die Notentwässerung als Speier im belüfteten Dachaufbau
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaTrendy Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaTrendy Dämmkörper Aufstockelement
4 SitaTrendy senkrecht
5 SitaPipe Edelstahl Sicherungschelle
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Rohrschelle
8 SitaPipe Edelstahl Rohr
9 SitaAttika Fassaden-Abdeckplatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaTrendy mit Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau mit extensiver Dachbegrünung
2 SitaTrendy senkrecht
SitaTrendy Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaMore Anstauelement bestehend aus:
4.1 Grundkörper
4.2 Dichtring
4.3 höhenverstellbare Gummimetallpuffer
4.4 Geschlossener Deckel
- Extensiver Dachbegrünung mit Vegetationsschicht nach Systemanbieter
- Schutz-, Drain- und Filterschicht nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterknstruktion
