SitaStandard
Gravitaire afvoerkolk
- Producten
SitaStandard
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

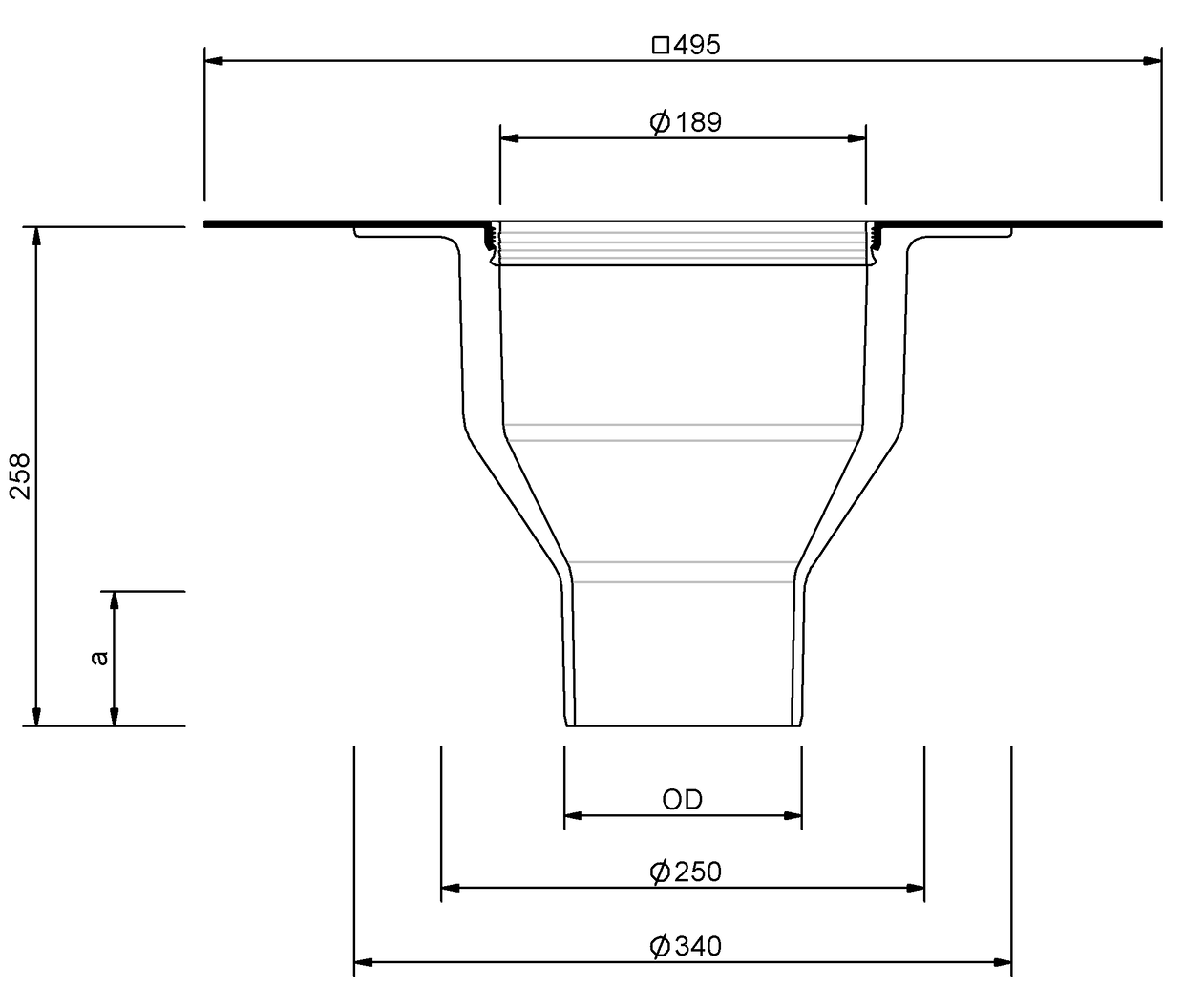

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) |
|---|---|---|---|
| 150 | 160 | 250 | 77 |
| 100 | 110 | 250 | 67 |
| 125 | 125 | 250 | 70 |
| 200 | 200 | 250 | 101 |
| 70 | 75 | 250 | 65 |

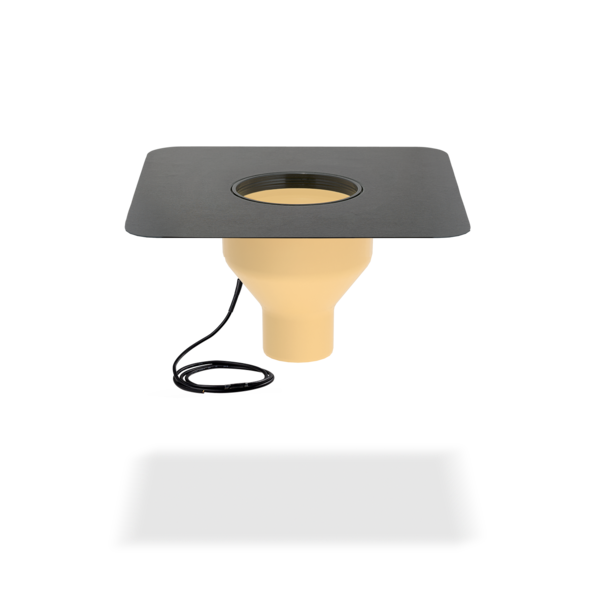

SitaStandard verticaal zonder grindvanger, van polyurethaan, thermisch geïsoleerd, conform NEN EN 1253-2, met nominale diameters DN 70, DN 100, DN 125, DN 150 en DN 200. Voor directe aansluiting op buizen met insteekmof, voor gravitaire afvoer, met grote ingeschuimde aansluitslabbe volgens klantspecificatie (495 mm x 495 mm) passend bij de dakafdichting en met bevestigingsring voor extra borging van de aansluitslabbe,met ingeschuimd verwarmingselement conform NEN EN 60335-1/2 bij DN 70 tot DN 150, DN 200 met buisslabbenverwarming, en 2,0 m lange kabel voor directe aansluiting op 230 V bij een verwarmingsvermogen van ca. 10 W, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.7 | 2.7 | 3.8 | 4.8 | 6 | 7.1 | 8.3 | 9.4 | 10.8 | 12.2 | 13.5 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 100 | 0.7 | 1.8 | 2.8 | 3.8 | 4.8 | 6.1 | 7.4 | 8.5 | 9.6 | 11 | 12.3 | 13.6 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 125 | 0.7 | 1.8 | 2.9 | 4.1 | 5.2 | 6.4 | 7.6 | 8.7 | 9.7 | 11 | 12.3 | 14.1 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 |
| 150 | 0.6 | 1.6 | 2.6 | 3.6 | 4.6 | 5.9 | 7.2 | 8.2 | 9.2 | 11 | 12.8 | 14 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 |
| 200 | 0.5 | 1.5 | 2.5 | 3.5 | 4.5 | 5.8 | 7.1 | 8.1 | 9.2 | 10.6 | 12 | 13.3 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.6 | 9.2 | 11.1 | 13 | 13.9 | 14.8 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 |
| 100 | 1.6 | 2.8 | 4 | 5.5 | 7 | 8.8 | 10.5 | 12.3 | 14.1 | 16.7 | 19.3 | 22.8 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 |
| 125 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 7.9 | 9.5 | 11.6 | 13.6 | 16.1 | 18.6 | 21.9 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 |
| 150 | 1.4 | 2.4 | 3.4 | 4.9 | 6.3 | 8 | 9.6 | 11.6 | 13.6 | 16.2 | 18.7 | 22.3 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 |
SitaStandard met overloopelement en standleiding voor ongeventileerde dakconstructies
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement

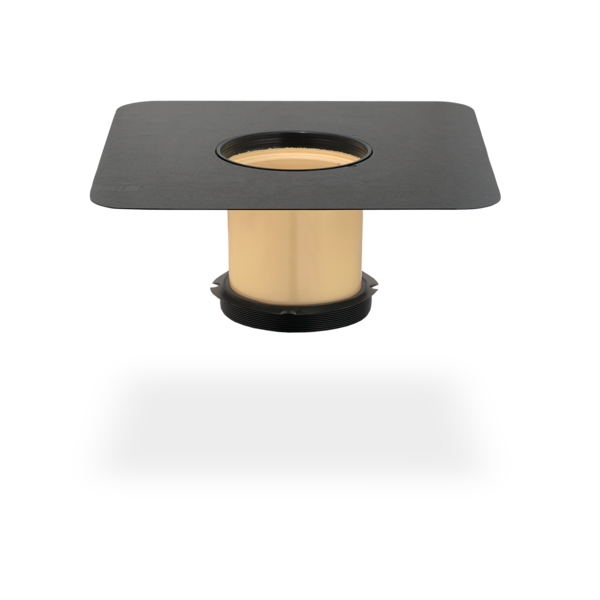

SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaStandard isolatie-element verhogingselement
4 SitaStandard isolatie-element dakkolk
5 SitaStandard verticaal
6 SitaMore versterkingsplaat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard hoofdafvoer voor ongeventileerde dakopbouw (warmdaksysteem) met begroeiing
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement

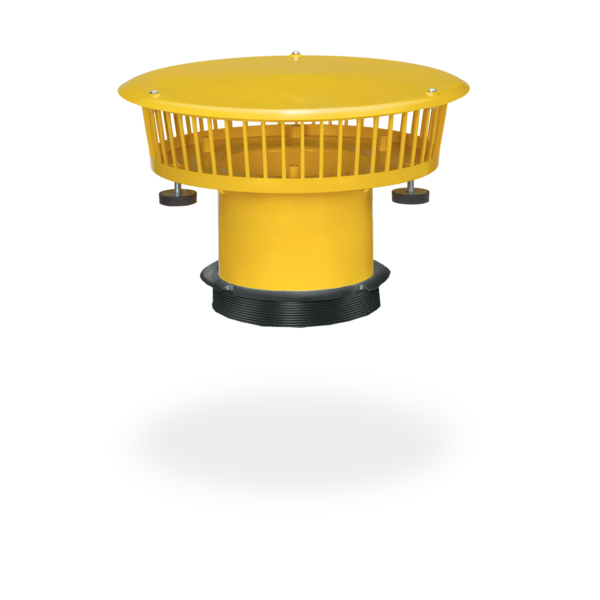

SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
5 SitaStandard isolatie-element voor verhogingselement
- Dakbegroeiing van leverancier groendaksysteem
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard met verticale uitlaat voor SitaGreen inspectierooster voor groendaken als hoofdafvoer op omkeerdaken
2 SitaStandard verticaal
3 SitaStandard verhogingselement zonder dichtingsring
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
- Dakbegroeiing van leverancier groendaksysteem
- Filtervlies
- Draineermat
- Beschermmat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Afdichting
- Onderconstructie
