SitaDSS Indra
Noodafvoerkolk
- Producten
SitaDSS Indra
Noodafvoerkolk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Thermisch geïsoleerd

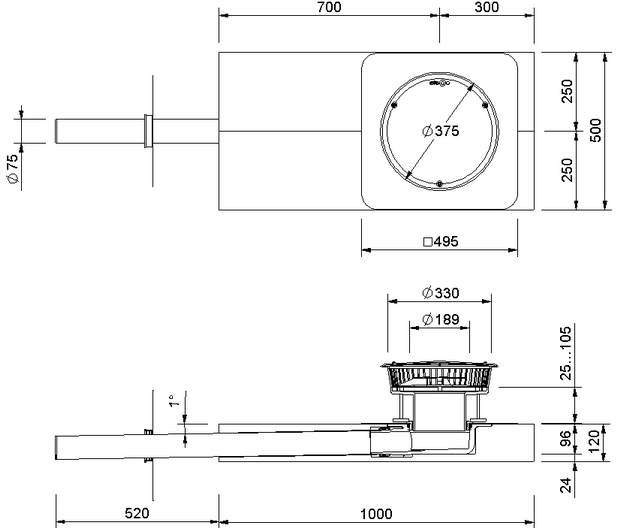

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) |
|---|---|
| 70 | 75 |
SitaDSS Indra noodafvoerset voor waterafvoer in onderdruk, met gebogen dakdoorvoerkolk, van polyurethaan, thermisch geïsoleerd, conform NEN EN 1253-2, met nominale diameter DN 70, afvoercapaciteit van 17,3 l/s bij 45 mm opstuwhoogte, met verbindingsbuis en verankeringsbeugels van roestvrij staal, flexibele dampschermplaat voor veilige aansluiting op het dampscherm en tweedelig isolatie-element van minerale wol met warmtegeleidingscoëfficiënt lambda=0,040 W/mK en drukbestendigheid van 70 kPa. Met grote ingeschuimde aansluitkraag naar keuze (495 x 495 mm) passend bij de dakafdichting en met bevestigingsring voor extra borging van de aansluitkraag en montage van het bijgeleverde opstuwelement met Airstop en afdichtring. Compleet als set met 2,0 m (1 buis van 2.000 mm), 3,0 m (1 buis van 1.000 mm + 1 buis van 2.000 mm), of 4,0 m lange afvoerleiding (2 buizen van 2.000 mm) inclusief buisbeugels, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.9 | 2.1 | 3.3 | 5.2 | 7 | 10 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
| 70 | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 |
| 70 | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 |

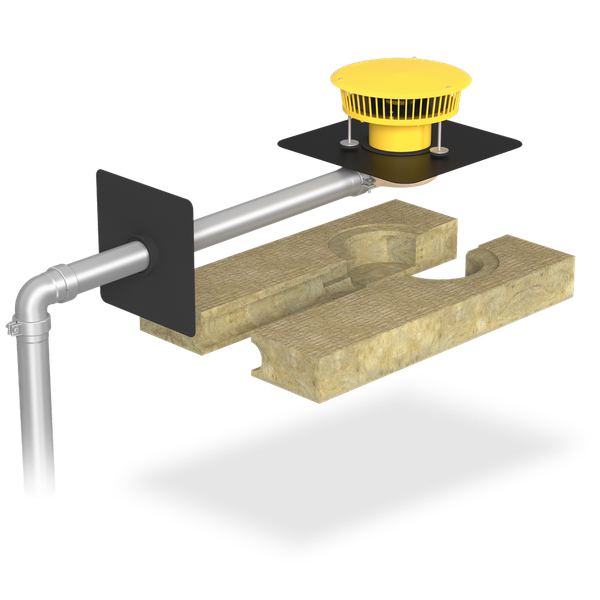

SitaDSS Indra noodafvoerset met standleiding voor ongeventileerde dakconstructies
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 Overloopelement met Airstop
1.10 Afdichtring
2 SitaPipe verankeringsbeugel roestvrij staal
3 SitaPipe bocht 45° roestvrij staal
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
