SitaDSS Profi
Dakkolk in onderdruk
- Producten

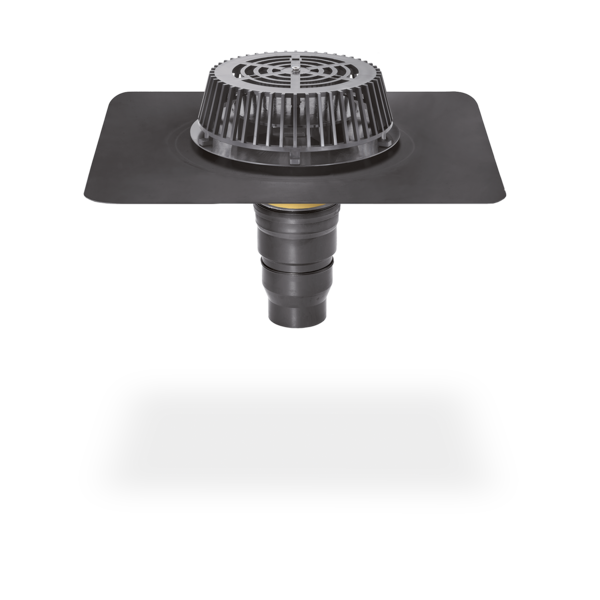

SitaDSS Profi
Dakkolk in onderdruk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Thermisch geïsoleerd

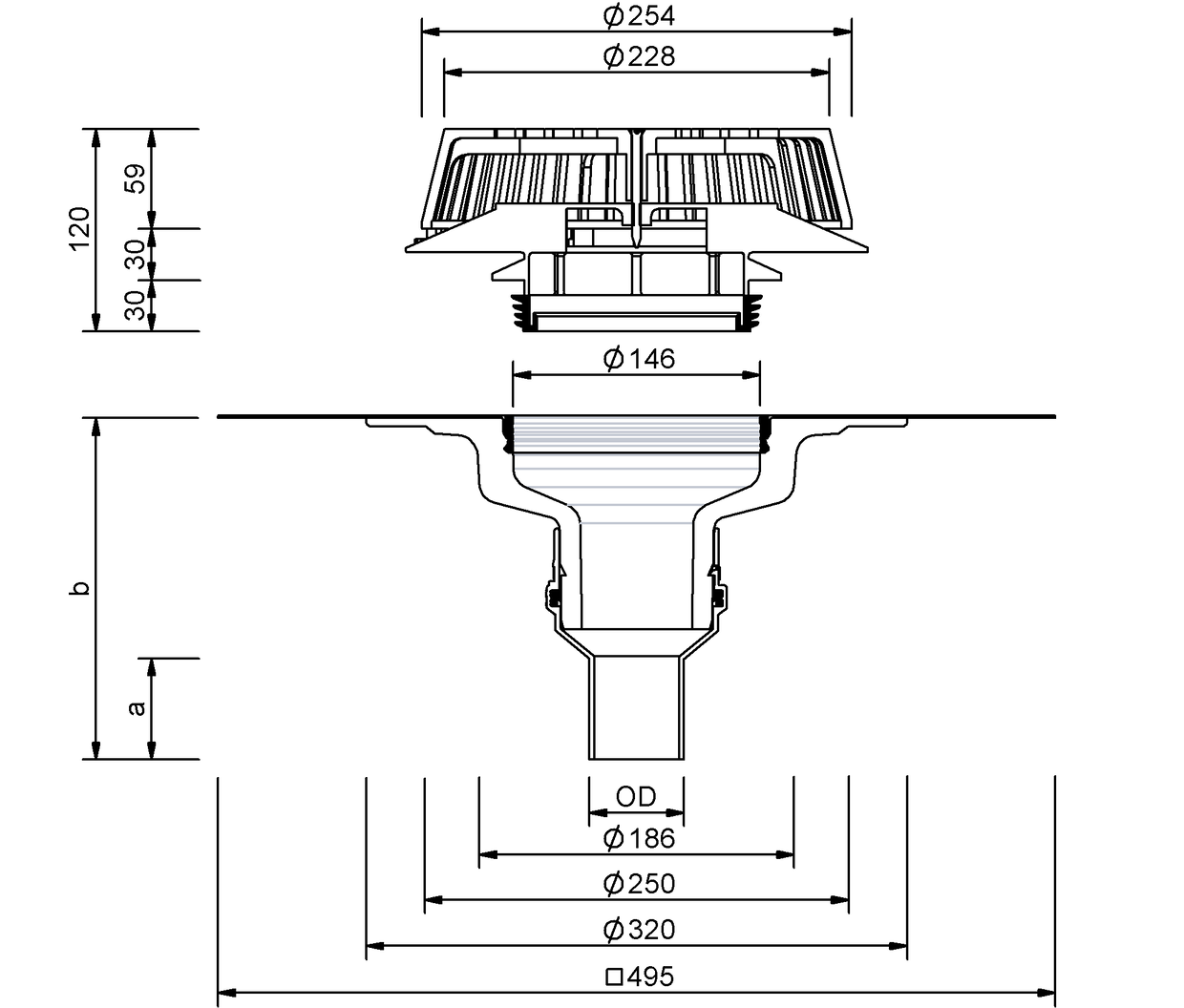

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 56 | 56 | 250 | 60 | 202 |
| 70 | 75 | 250 | 60 | 194 |
| 90 | 90 | 250 | 60 | 189 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaDSS Profi onderdruk-dakkolk, van polyurethaan, thermisch geïsoleerd, conform DIN EN 1253-2, met Airstop inclusief grindvang, in de nominale diameters DN 56 of DN 70, direct aansluitbaar op PE-afvoerbuizen (via stuiklasverbinding of elektrolasmof) of op het SitaPipe roestvrijstalen buissysteem, voor afvoer in onderdruk. Inclusief grote aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Met klemring voor bijkomende bevestiging van de aansluitslabbe en voor opname van de Airstop inclusief grindvang, leveren en vakkundig in te bouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.7 | 2 | 3.2 | 4.1 | 4.9 | 6.6 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 0.5 | 1.3 | 2.8 | 4.2 | 5.5 | 7.6 | 9.4 | 12.9 | 16.3 | 16.7 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
| 90 | 0.8 | 2 | 3.1 | 4.2 | 5.2 | 7 | 8.7 | 13.4 | 18 | 20.2 | 22.3 | 23 | 23.7 | 23.9 | 24 | 24 | 24 | 24 | 24 | 24 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.9 | 2.2 | 3.5 | 5.2 | 6.9 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 1 | 2.1 | 3.6 | 5.6 | 7.4 | 10.6 | 13.6 | 17 | 17.1 | 17.1 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 |
| 90 | 0.6 | 1.5 | 2.4 | 3.9 | 5.4 | 9.2 | 13 | 16.3 | 19.6 | 21.5 | 23.4 | 23.6 | 23.8 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 |
SitaDSS Profi voor ongeventileerde dakconstructies
1 SitaMore versterkingsplaat
SitaDSS Profi bestaande uit:
2.1 PE-insteekmof met snap-on-ring
2.2 Afvoerelement
2.3 Bevestigingsring voor Airstop
2.4 Grindvanger
2.5 Airstop
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
4 SitaDSS Profi isolatie-element v. verhogingselement
5 SitaDSS Rail montagerail
6 SitaDSS railophanging
7 SitaDSS Clamp
8 SitaPipe PE-elektrolasmof
9 SitaPipe PE-aftakking
10 SitaPipe PE-bocht
11 SitaPipe PE verloopstuk
12 SitaPipe PE-buis
SitaDSS Profi bestaande uit:
2.1 PE-insteekmof met snap-on-ring
2.2 Afvoerelement
2.3 Bevestigingsring voor Airstop
2.4 Grindvanger
2.5 Airstop
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
4 SitaDSS Profi isolatie-element v. verhogingselement
5 SitaDSS Rail montagerail
6 SitaDSS railophanging
7 SitaDSS Clamp
8 SitaPipe PE-elektrolasmof
9 SitaPipe PE-aftakking
10 SitaPipe PE-bocht
11 SitaPipe PE verloopstuk
12 SitaPipe PE-buis
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

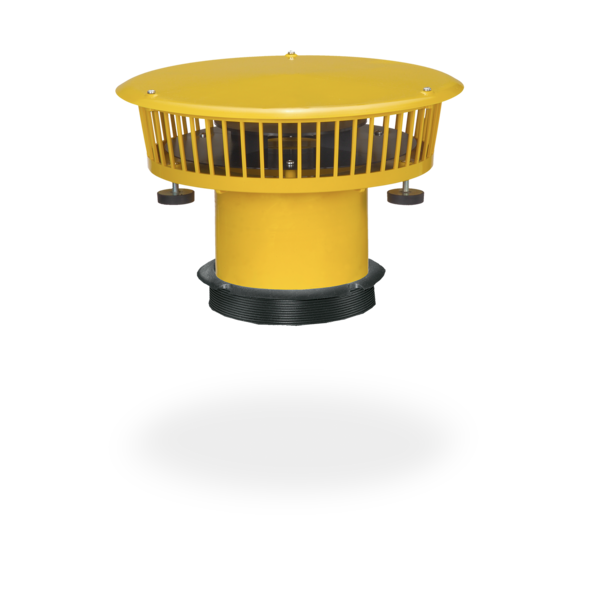

SitaDSS Profi met SitaDSS Profi overloopelement als noodafvoer voor ongeventileerde dakconstructies
1 SitaMore versterkingsplaat
SitaDSS Profi bestaande uit:
2.1 PE schuifmof met snap-on-ring
2.2 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
SitaDSS Profi opstuwelement bestaande uit:
4.1 Airstop
4.2 Afdichtring
4.3 Afvoerelement
5 SitaDSS Profi isolatie-element verhogingselement
6 SitaDSS Rail montagerail
7 SitaDSS railophanging
8 SitaDSS Clamp
9 SitaDSS elektrolasmof uit PE
10 SitaDSS Y-stuk uit PE
11 SitaDSS bocht uit PE
12 SitaDSS PE-verloopstuk
13 SitaDSS afvoerbuis uit PE
SitaDSS Profi bestaande uit:
2.1 PE schuifmof met snap-on-ring
2.2 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
SitaDSS Profi opstuwelement bestaande uit:
4.1 Airstop
4.2 Afdichtring
4.3 Afvoerelement
5 SitaDSS Profi isolatie-element verhogingselement
6 SitaDSS Rail montagerail
7 SitaDSS railophanging
8 SitaDSS Clamp
9 SitaDSS elektrolasmof uit PE
10 SitaDSS Y-stuk uit PE
11 SitaDSS bocht uit PE
12 SitaDSS PE-verloopstuk
13 SitaDSS afvoerbuis uit PE
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaDSS Profi met SitaMore overgangsverbindingsset in ongeventileerde dakopbouw
1 SitaMore versterkingsplaat
2 SitaDSS Profi isolatie-element v. verhogingselement

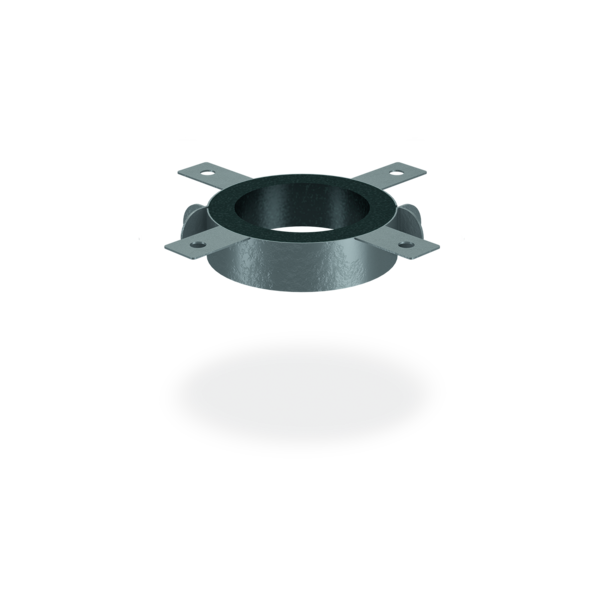

SitaMore overgangsverbindingsset bestaande uit:
3.1 EPDM/V2A-connector
3.2 Steunring van roestvrij staal
(Er moet worden gezorgd voor een voldoende bevestiging van het buizensysteem aan de bouwstructuur.)
SitaDSS Profi bestaande uit:
4.1 PUR-kolkafvoerelement
4.2 Insteekmof met afdichting
SitaDSS Airstop bestaande uit:
5.1 Airstop met bevestigingsring
5.2 Grindvanger met montageschroef
SitaDSS Profi verhogingselement bestaande uit:
6.1 PUR-afvoerelement verhogingselement
6.2 Afdichtring verhogingselement
2 SitaDSS Profi isolatie-element v. verhogingselement
SitaMore overgangsverbindingsset bestaande uit:
3.1 EPDM/V2A-connector
3.2 Steunring van roestvrij staal
(Er moet worden gezorgd voor een voldoende bevestiging van het buizensysteem aan de bouwstructuur.)
SitaDSS Profi bestaande uit:
4.1 PUR-kolkafvoerelement
4.2 Insteekmof met afdichting
SitaDSS Airstop bestaande uit:
5.1 Airstop met bevestigingsring
5.2 Grindvanger met montageschroef
SitaDSS Profi verhogingselement bestaande uit:
6.1 PUR-afvoerelement verhogingselement
6.2 Afdichtring verhogingselement
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaDSS Profi en SitaPipe roestvrij stalen buissysteem voor hoofdafwatering in ongeventileerde dakconstructies
SitaDSS Profi met Airstop bestaande uit:
1.1 PE-insteekmof
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Airstop
1.5 Grindvanger
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Profi isolatie-element v. verhogingselement
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
6 SitaPipe roestvrijstalen bevestigingshaak
7 SitaPipe roestvrijstalen Y-stuk 45°,
8 SitaPipe roestvrijstalen bocht
9 SitaPipe roestvrijstalen overgang, excentrisch
1.1 PE-insteekmof
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Airstop
1.5 Grindvanger
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Profi isolatie-element v. verhogingselement
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
6 SitaPipe roestvrijstalen bevestigingshaak
7 SitaPipe roestvrijstalen Y-stuk 45°,
8 SitaPipe roestvrijstalen bocht
9 SitaPipe roestvrijstalen overgang, excentrisch
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
