SitaDSS Profi
Druckströmungsgully
- Produkte
-
SitaDSS Profi
-
Druckströmungsgully

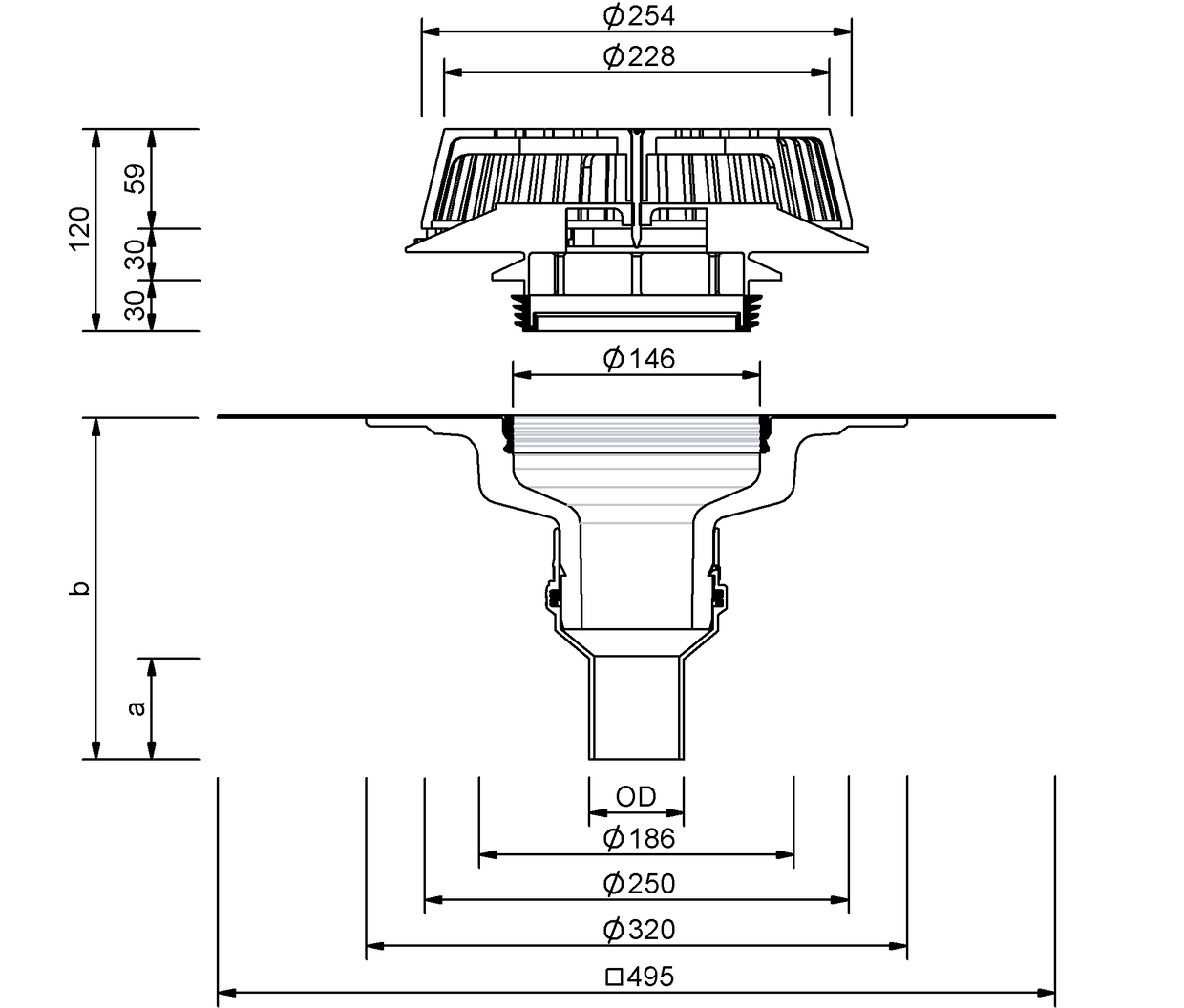

Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
---|---|---|---|---|
56 | 56 | 250 | 60 | 202 |
70 | 75 | 250 | 60 | 194 |
Leistungstext
Abflussmenge
Einbaubeispiele
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

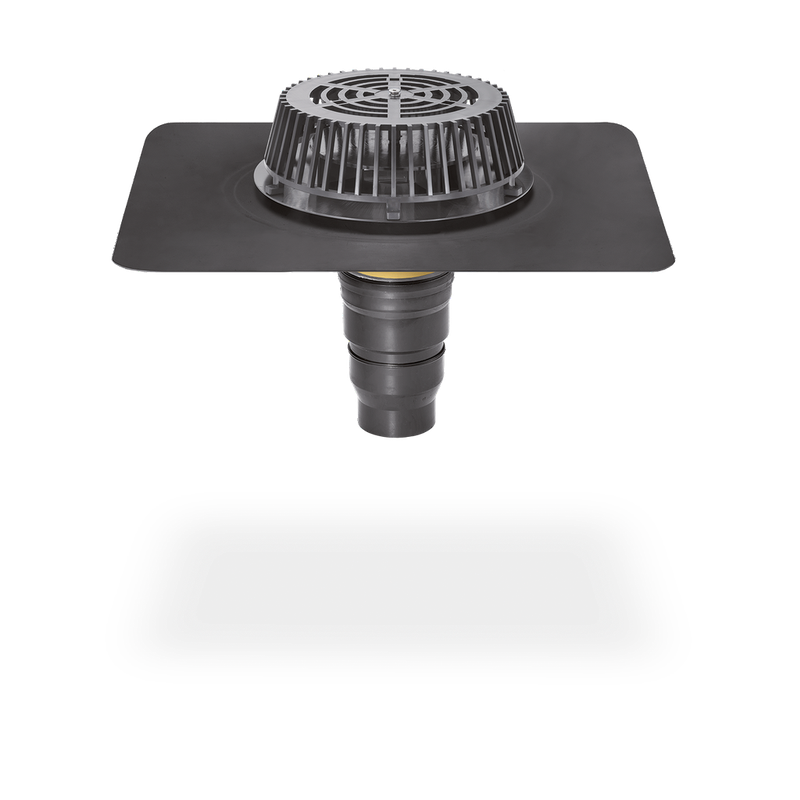

SitaDSS Profi Druckströmungsgully, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, mit Airstop inklusive Kiesfang, in den Nennweiten DN 56 oder DN 70, zum direkten Anschluss an PE-Rohre (Stumpfschweißung oder mit Elektroschweißmuffe) oder an das SitaPipe Edelstahl Rohrsystem, zur Druckströmungsentwässerung, mit großer Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung, und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Airstops inklusive Kiesfang, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)

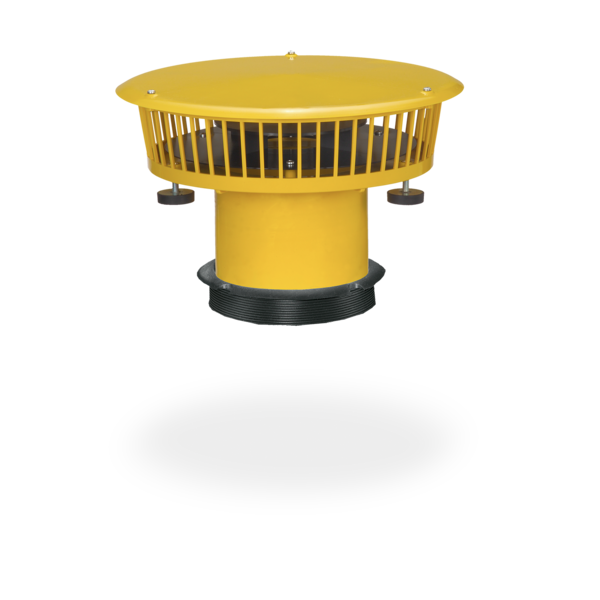

Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
56
0,7
2
3,2
4,1
4,9
6,6
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
0,5
1,3
2,8
4,2
5,5
7,6
9,4
12,9
16,3
16,7
17
17
17
17
17
17
17
17
17
17
Stauhöhe (mm)
56
0,9
2,2
3,5
5,2
6,9
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
1
2,1
3,6
5,6
7,4
10,6
13,6
17
17,1
17,1
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2

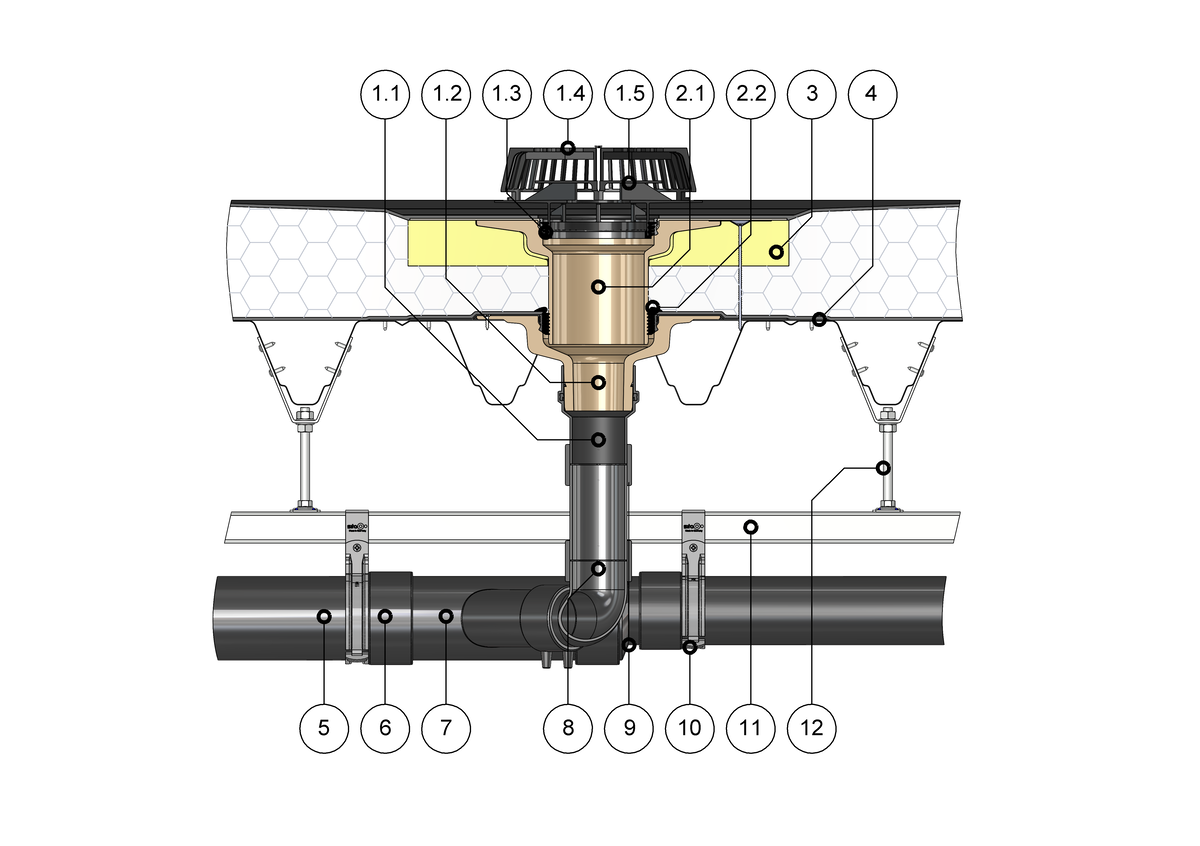

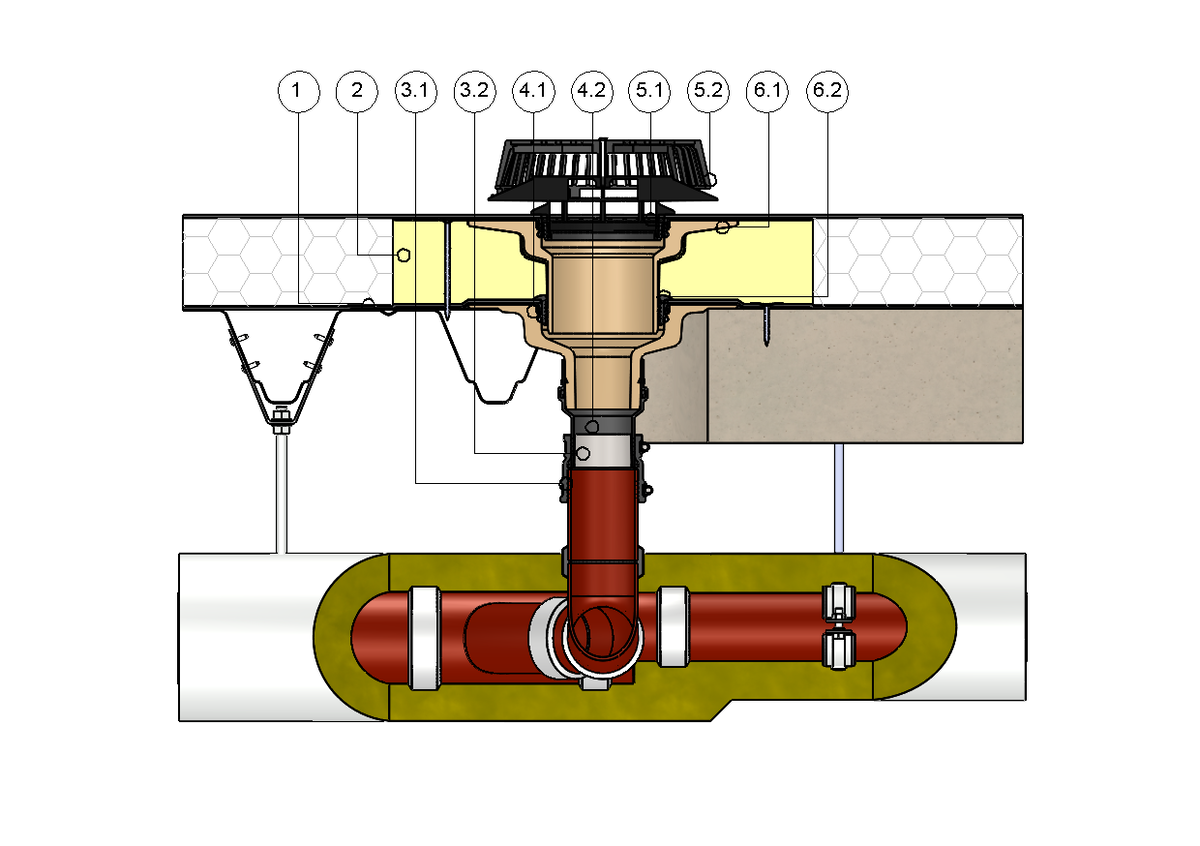

SitaDSS Profi im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

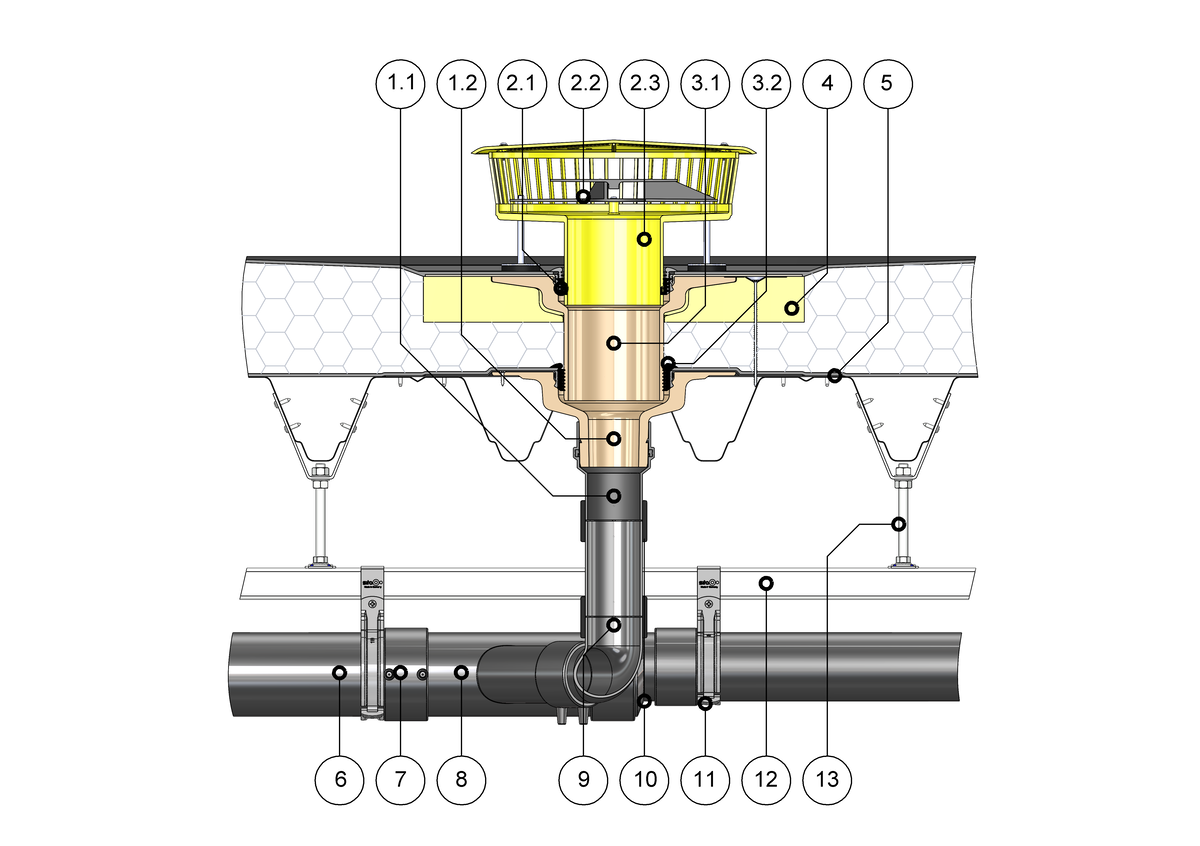

SitaDSS Profi mit SitaDSS Profi Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

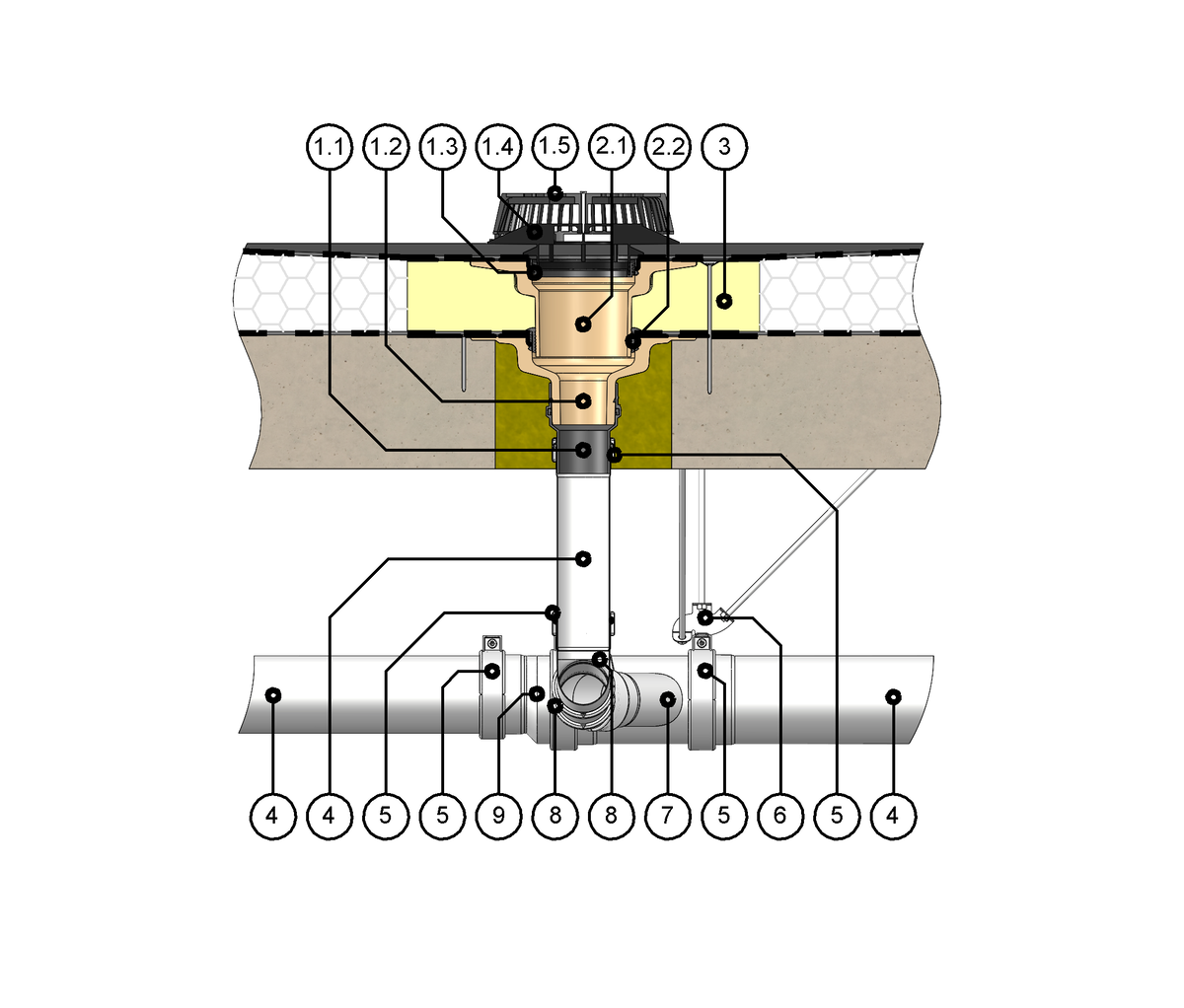

SitaDSS Profi lang für die Hauptentwässerung im nicht belüfteten Dachaufbau
SitaDSS Profi lang bestehend aus:
1.1 PE Steckmuffe lang mit Schnappring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Übergangsstück exzentrisch
7 SitaPipe Edelstahl Bogen
8 SitaPipe Edelstahl Abzweig 45°
9 SitaPipe Edelstahl Befestigungswinkel
1.1 PE Steckmuffe lang mit Schnappring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Übergangsstück exzentrisch
7 SitaPipe Edelstahl Bogen
8 SitaPipe Edelstahl Abzweig 45°
9 SitaPipe Edelstahl Befestigungswinkel
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaDSS_Profi.pdfEinbauanleitung
PDF Einbauanleitung_SitaDSS_Profi_SitaDSS_Ravana_E280031.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
