SitaMore Brandschutzmanschette

Brandschutzmanschette

Eigenschaften

Sehr geringe Aufbauhöhe der Manschette
Einsatz in Nass- oder Feuchträumen möglich
Einfache und schnelle Montage

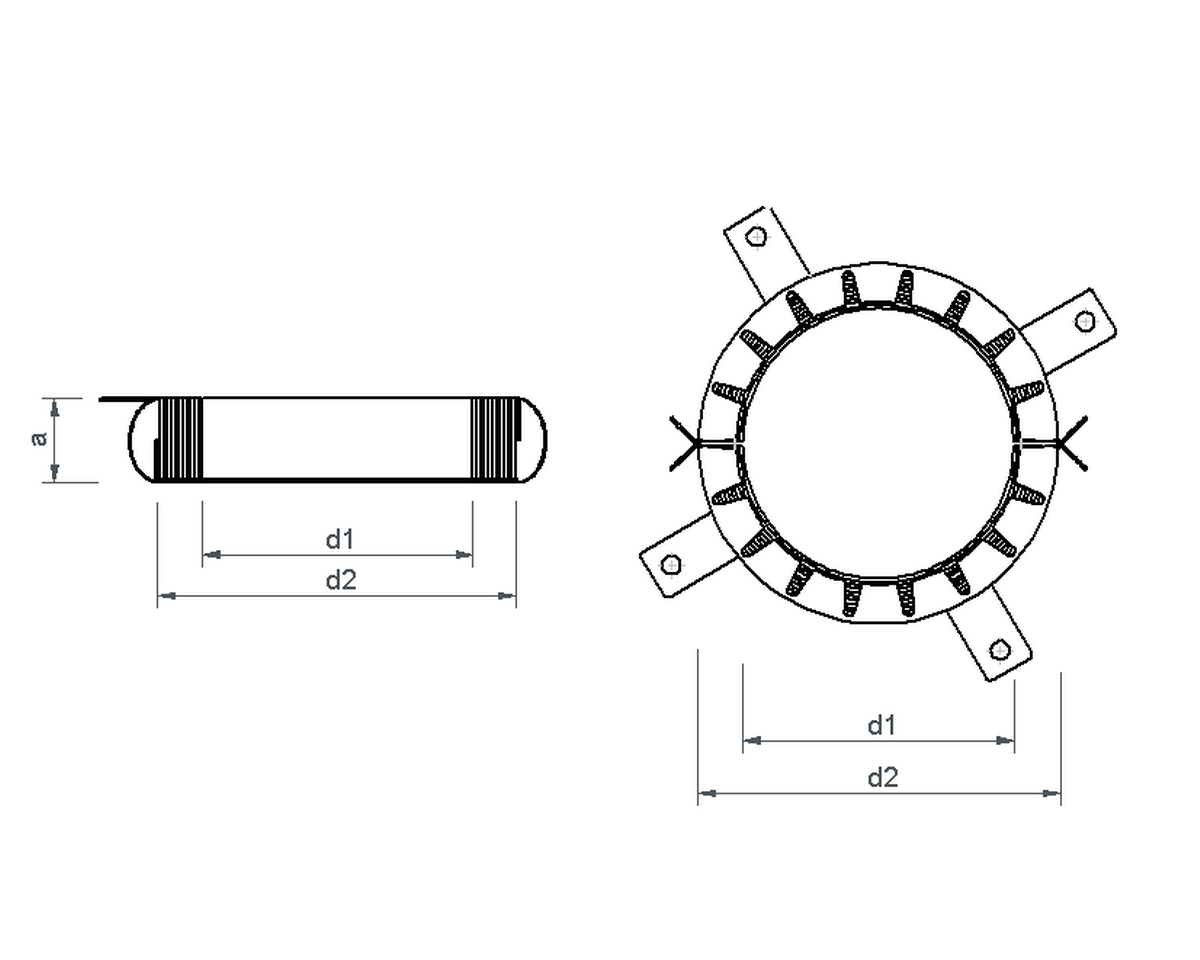

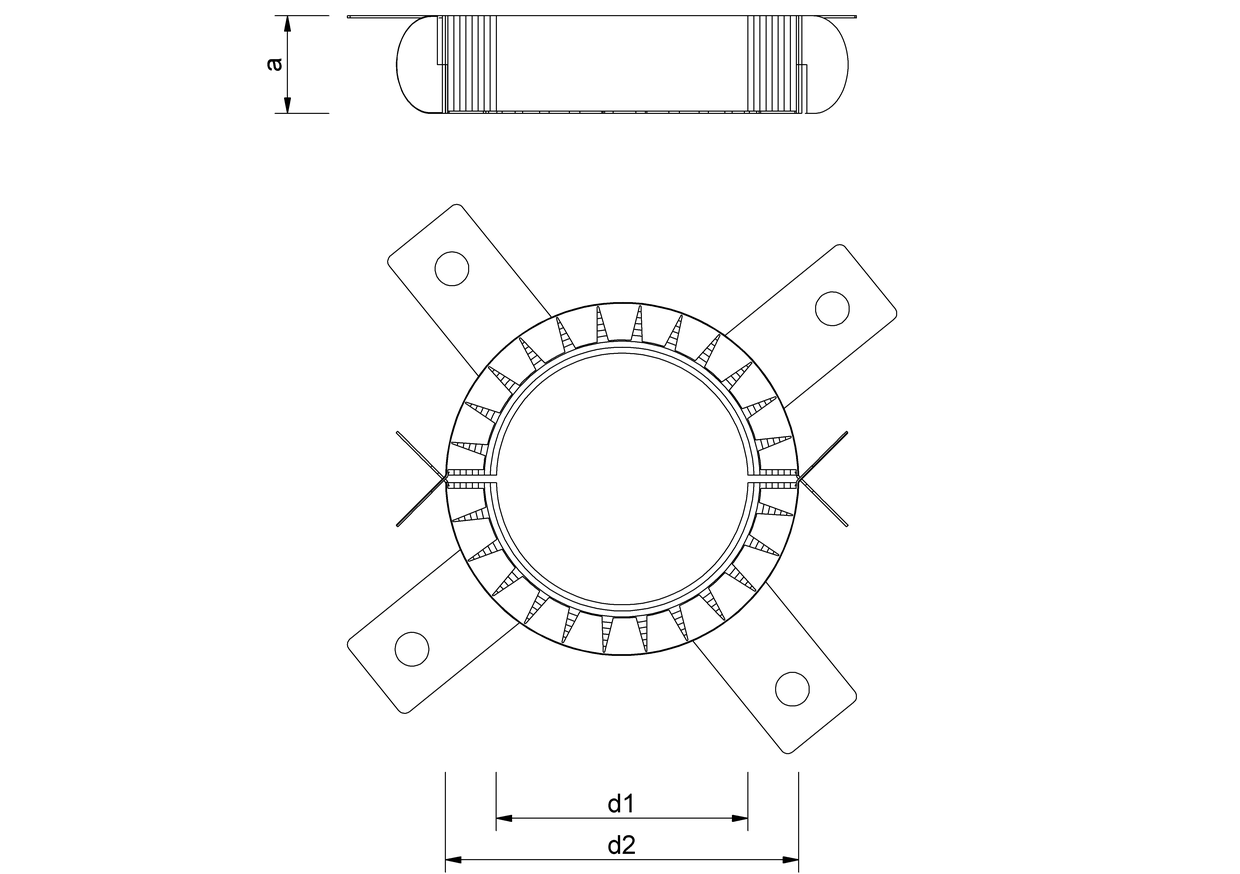

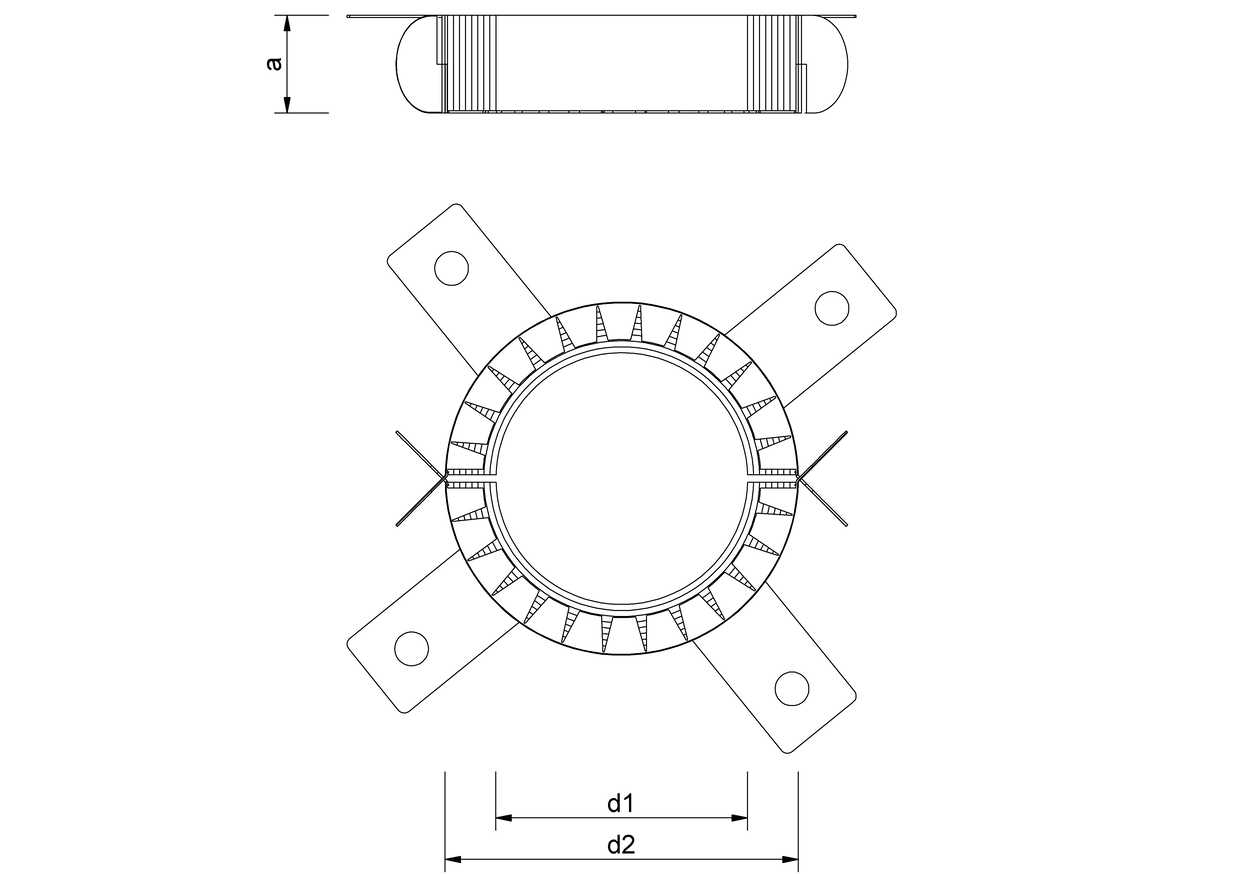

Technische Zeichnung

Nennweite DN	Außendurchmesser OD (mm)	a (mm)	d1 (mm)	d2 (mm)
90	90	26.6	100	132
100	110	26.6	120	155
250	250	51.5	264	353
315	315	51.5	328	417
70	75	26	83	106
50	50	26	57	68
40	40	26	48	58
125	125	40	135	172
200	200	40	204	284
160	160	40	169	220
63	63	26	70	94

Leistungstext

SitaMore Brandschutzmanschette, Rohrabschottung nach ETAG 026-Teil 2:2008-01-01 der Feuerwiderstandsklasse EI 120-U/U bzw. EI 240-U/C gemäß EN 13501-2 für Brandschutzabschottung von brennbaren Rohren nach ETA-11/0208, vom 22. Juni 2011. Zum Schließen von Öffnungen in inneren Wänden von mindestens 100 mm Dicke und Decken von mindestens 150 mm Dicke, klassifiziert nach EN 13501-2. Zur Verhinderung der Übertragung von Feuer und Rauch, liefern und fachgerecht einbauen.

Downloads

Technische Info (PDF)

PDF Tech_Info_SitaDSS_PE_Rohrsystem.pdf

Technische Zeichnungen

Zertifizierungen & Gutachten

PDF Brandschutzmanschette_ETA-FL-AWM II-AWM II light-ETA-11-0208-DE.pdf
PDF Brandschutzmanschette_Z-19.17-1194_20190401_DE.pdf
PDF Brandschutzmanschette_Zulassung-DE-AWM-II-Z-19-53-2369-DE.pdf

Artikelauswahl

SitaMore Brandschutzmanschette			Artikel Nr.
Brandschutzmanschette
	DN 100	SitaDSS PE-Rohrsystem	80130011	Zum Produkt
	DN 125	SitaDSS PE-Rohrsystem	80130012	Zum Produkt
	DN 160	SitaDSS PE-Rohrsystem	80130016	Zum Produkt
	DN 200	SitaDSS PE-Rohrsystem	80130020	Zum Produkt
	DN 250	SitaDSS PE-Rohrsystem	80130025	Zum Produkt
	DN 315	SitaDSS PE-Rohrsystem	80130031	Zum Produkt
	DN 40	SitaDSS PE-Rohrsystem	80130040	Zum Produkt
	DN 50	SitaDSS PE-Rohrsystem	80130050	Zum Produkt
	DN 70	SitaDSS PE-Rohrsystem	80130075	Zum Produkt
	DN 90	SitaDSS PE-Rohrsystem	80130090	Zum Produkt
	DN 63	SitaDSS PE-Rohrsystem	80135663	Zum Produkt
