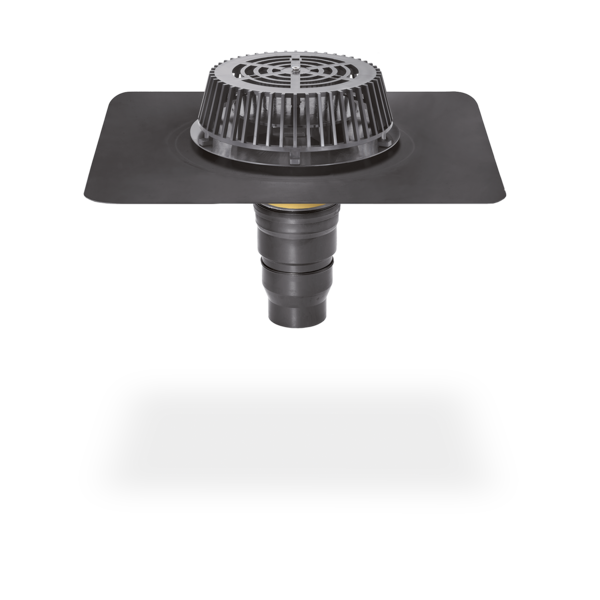

SitaDSS Profi
wpust do odwodnienia podciśnieniowego
- Produkty
SitaDSS Profi
wpust do odwodnienia podciśnieniowego
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Z izolacją termiczną

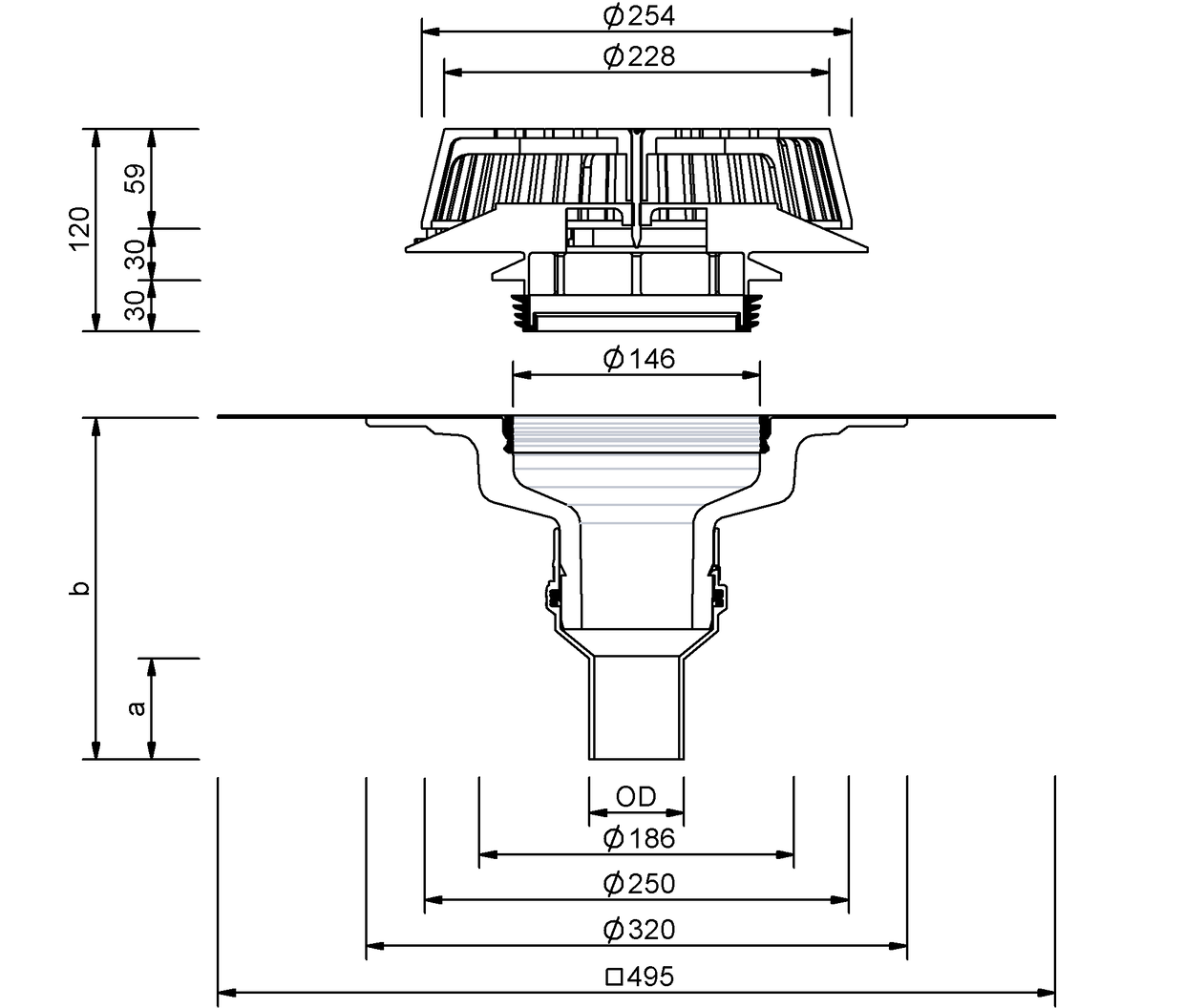

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 56 | 56 | 250 | 60 | 202 |
| 70 | 75 | 250 | 60 | 194 |
| 90 | 90 | 250 | 60 | 189 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Wpust do odwodnienia podciśnieniowego SitaDSS Profi, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, z Airstop wraz z osadnikiem żwiru, średnica nominalna DN 56 lub DN 70, do bezpośredniego podłączenia do rur PE (zgrzewanie doczołowe lub ze złączką elektrooporową) lub do systemu rur ze stali szlachetnej SitaPipe, do odwadniania podciśnieniowego, z dużym, wybranym kołnierzem przyłączającym (495 mm × 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego i mocowanie Airstop wraz z osadnikiem żwiru, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.7 | 2 | 3.2 | 4.1 | 4.9 | 6.6 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 0.5 | 1.3 | 2.8 | 4.2 | 5.5 | 7.6 | 9.4 | 12.9 | 16.3 | 16.7 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
| 90 | 0.8 | 2 | 3.1 | 4.2 | 5.2 | 7 | 8.7 | 13.4 | 18 | 20.2 | 22.3 | 23 | 23.7 | 23.9 | 24 | 24 | 24 | 24 | 24 | 24 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.9 | 2.2 | 3.5 | 5.2 | 6.9 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 1 | 2.1 | 3.6 | 5.6 | 7.4 | 10.6 | 13.6 | 17 | 17.1 | 17.1 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 |
| 90 | 0.6 | 1.5 | 2.4 | 3.9 | 5.4 | 9.2 | 13 | 16.3 | 19.6 | 21.5 | 23.4 | 23.6 | 23.8 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 |
SitaDSS Profi w niewentylowanej konstrukcji dachowej
SitaDSS Profi składa się z następujących elementów:
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Osadnik żwiru
1.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Blacha wzmacniająca SitaMore
5 Rura SitaPipe PE
6 Mufa elektrooporowa SitaPipe PE
7 Trójnik SitaPipe PE
8 Kolano SitaPipe PE
9 Kształtka redukcyjna SitaPipe PE
10 Zacisk SitaDSS
11 Szyna montażowa SitaDSS Rail
12 Zawieszenie do szyny SitaDSS
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Osadnik żwiru
1.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Blacha wzmacniająca SitaMore
5 Rura SitaPipe PE
6 Mufa elektrooporowa SitaPipe PE
7 Trójnik SitaPipe PE
8 Kolano SitaPipe PE
9 Kształtka redukcyjna SitaPipe PE
10 Zacisk SitaDSS
11 Szyna montażowa SitaDSS Rail
12 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

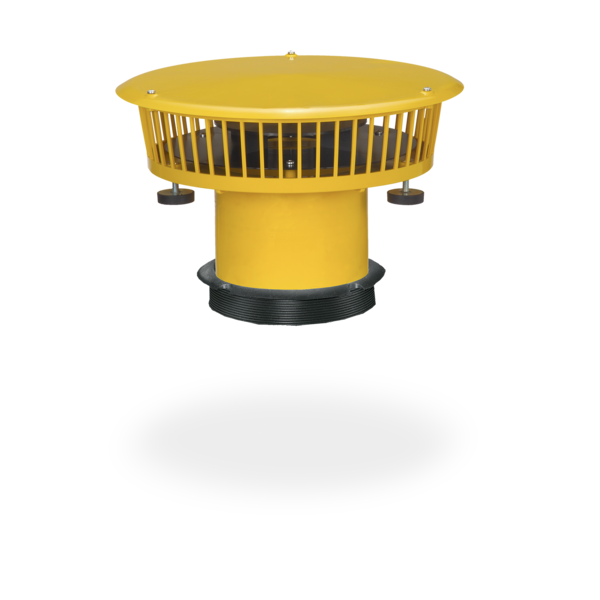

SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
SitaDSS Profi składa się z następujących elementów:
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Airstop
2.3 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Blacha wzmacniająca SitaMore
6 Rura SitaDSS PE
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Kształtka redukcyjna SitaDSS PE
11 Zacisk SitaDSS
12 Szyna montażowa SitaDSS Rail
13 Zawieszenie do szyny SitaDSS
1.1 Gniazdo wciskane PE z pierścieniem uszczelniającym
1.2 Korpus podstawowy
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Airstop
2.3 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Blacha wzmacniająca SitaMore
6 Rura SitaDSS PE
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Kształtka redukcyjna SitaDSS PE
11 Zacisk SitaDSS
12 Szyna montażowa SitaDSS Rail
13 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

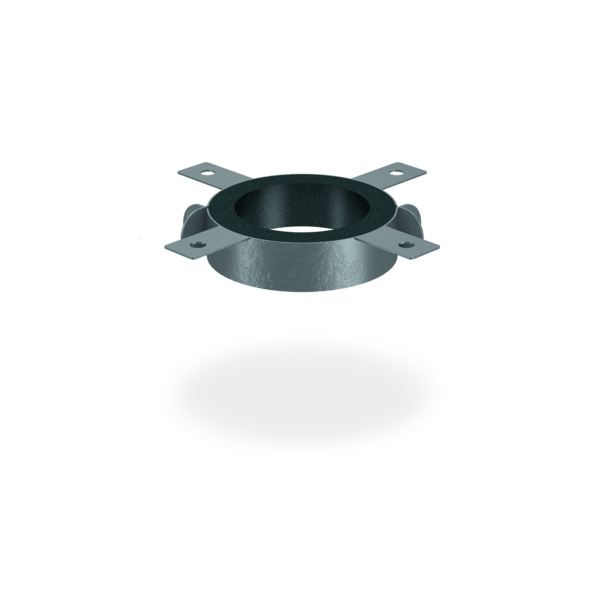

SitaDSS Profi z zestawem łączącym SitaMore w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
2 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
Zestaw łączący SitaMore składa się z następujących elementów:
3.1 Łącznik EPDM/V2A
3.2 Pierścień oporowy ze stali szlachetnej nierdzewnej
(Na miejscu należy zapewnić wystarczające mocowanie systemu rur do konstrukcji budynku).
SitaDSS Profi składa się z następujących elementów:
4.1 Korpus podstawowy wpustu PUR
4.2 Mufa wkładana z uszczelką
Blokada SitaDSS Airstop składa się z następujących elementów:
5.1 Airstop z pierścieniem mocującym
5.2 Osadnik żwiru ze śrubą montażową
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
6.1 Korpus podstawowy PUR elementu nadbudowy
6.2 Pierścień uszczelniający elementu nadbudowy
2 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
Zestaw łączący SitaMore składa się z następujących elementów:
3.1 Łącznik EPDM/V2A
3.2 Pierścień oporowy ze stali szlachetnej nierdzewnej
(Na miejscu należy zapewnić wystarczające mocowanie systemu rur do konstrukcji budynku).
SitaDSS Profi składa się z następujących elementów:
4.1 Korpus podstawowy wpustu PUR
4.2 Mufa wkładana z uszczelką
Blokada SitaDSS Airstop składa się z następujących elementów:
5.1 Airstop z pierścieniem mocującym
5.2 Osadnik żwiru ze śrubą montażową
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
6.1 Korpus podstawowy PUR elementu nadbudowy
6.2 Pierścień uszczelniający elementu nadbudowy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
System rur ze stali szlachetnej SitaDSS Profi i SitaPipe do odwadniania głównego w niewentylowanej konstrukcji dachu
SitaDSS Profi z Airstop składający się z następujących elementów:
1.1 Mufa wkładana PE
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Airstop
1.5 Osadnik żwiru
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kątownik mocujący SitaPipe ze stali szlachetnej
7 SitaPipe ze stali szlachetnej trójnik 45°
8 Kolanko SitaPipe ze stali szlachetnej
9 Przejście mimośrodowe SitaPipe stal szlachetna
1.1 Mufa wkładana PE
1.2 Korpus podstawowy
1.3 Mocowanie do Airstop
1.4 Airstop
1.5 Osadnik żwiru
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kątownik mocujący SitaPipe ze stali szlachetnej
7 SitaPipe ze stali szlachetnej trójnik 45°
8 Kolanko SitaPipe ze stali szlachetnej
9 Przejście mimośrodowe SitaPipe stal szlachetna
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
