SitaIndra
Dakopstandkolk zonder grindvanger
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

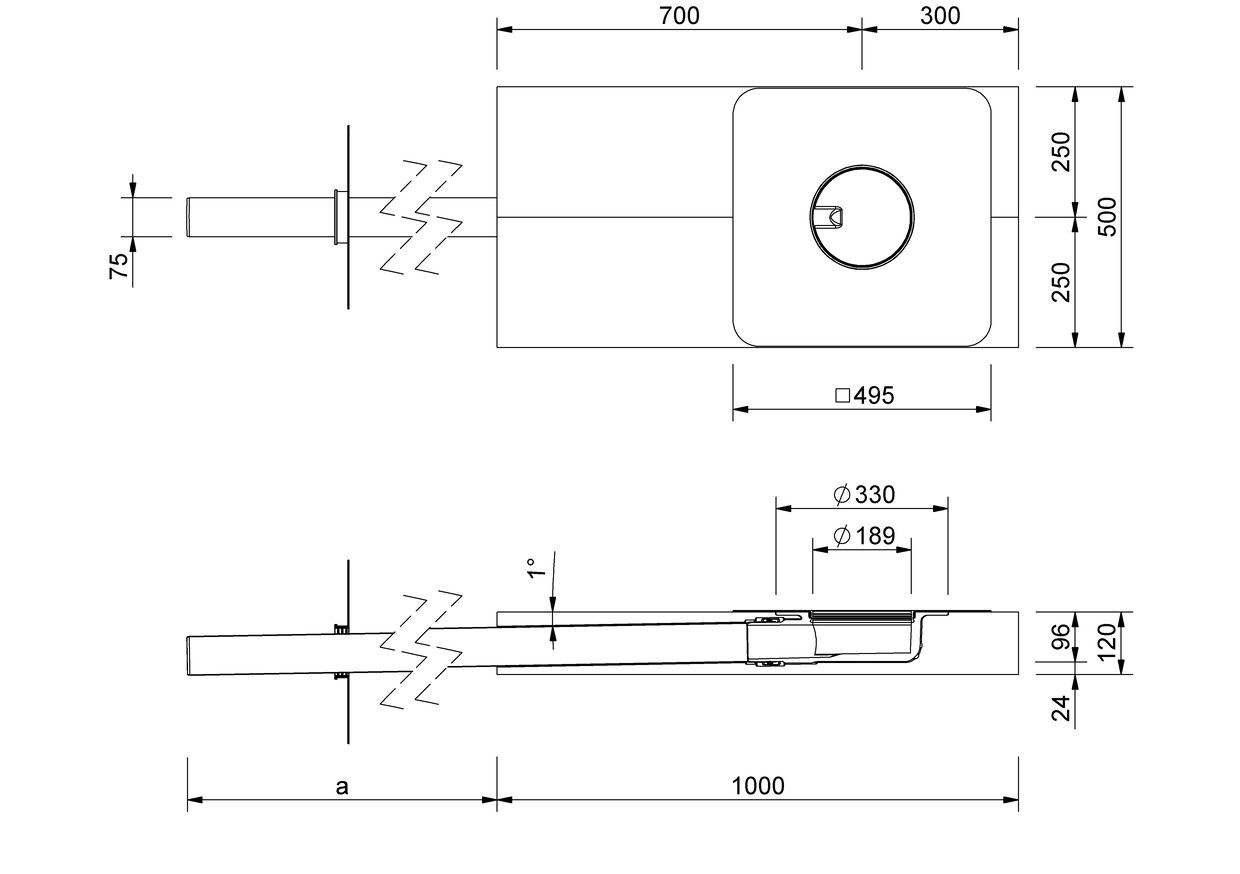

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaIndra zonder grindvanger, gebogen, van polyurethaan, thermisch geïsoleerd, conform NEN EN 1253-2, met nominale diameter DN 70, met verbindingsbuis en verankeringsbeugel van roestvrij staal, flexibele dampschermplaat voor veilige aansluiting op het dampscherm, tweedelig isolatie-element van polyurethaan met warmtegeleidingscoëfficiënt lambda=0,0249 W/mK en drukbestendigheid van 200 kPa, met afmetingen 500 mm x 1000 x 120 mm. Met grote ingeschuimde aansluitslabbe volgens klantspecificatie (495 x 495 mm) passend bij de dakafdichting en met bevestigingsring voor extra borging van de aansluitslabbe. Alleen te gebruiken in combinatie met een aanvullend onderdeel (bijv. grindvanger, stuwelement, enz.) om het binnendringen van vreemde voorwerpen in de buisleiding te vermijden, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 1,5 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 2,0 m | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |

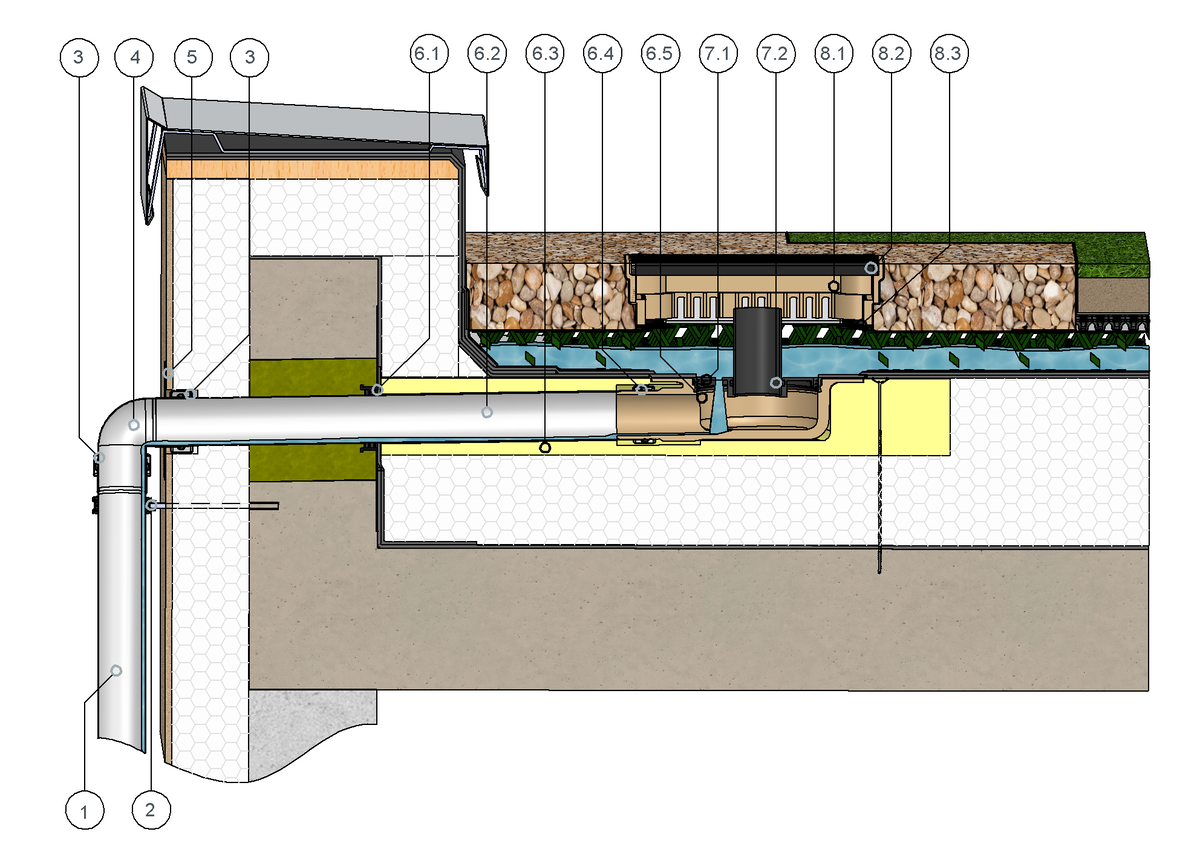

SitaIndra met SitaRetention Fix voor ongeventileerde dakopbouw met retentie-groendak
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaPipe roestvrijstalen buis
6.3 SitaIndra isolatie-element
6.4 SitaPipe roestvrijstalen verankeringsbeugel
6.5 SitaIndra-afvoerelement
SitaRetention Fix bestaande uit:
7.1 Voetplaat met bevestigingsring
7.2 Ventilatiebuis
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 SitaMore flexibele dampschermplaat
6.2 SitaPipe roestvrijstalen buis
6.3 SitaIndra isolatie-element
6.4 SitaPipe roestvrijstalen verankeringsbeugel
6.5 SitaIndra-afvoerelement
SitaRetention Fix bestaande uit:
7.1 Voetplaat met bevestigingsring
7.2 Ventilatiebuis
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
Retentiedak in ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Retentiedakopbouw en dakbegroeiing van leverancier groendaksysteem
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

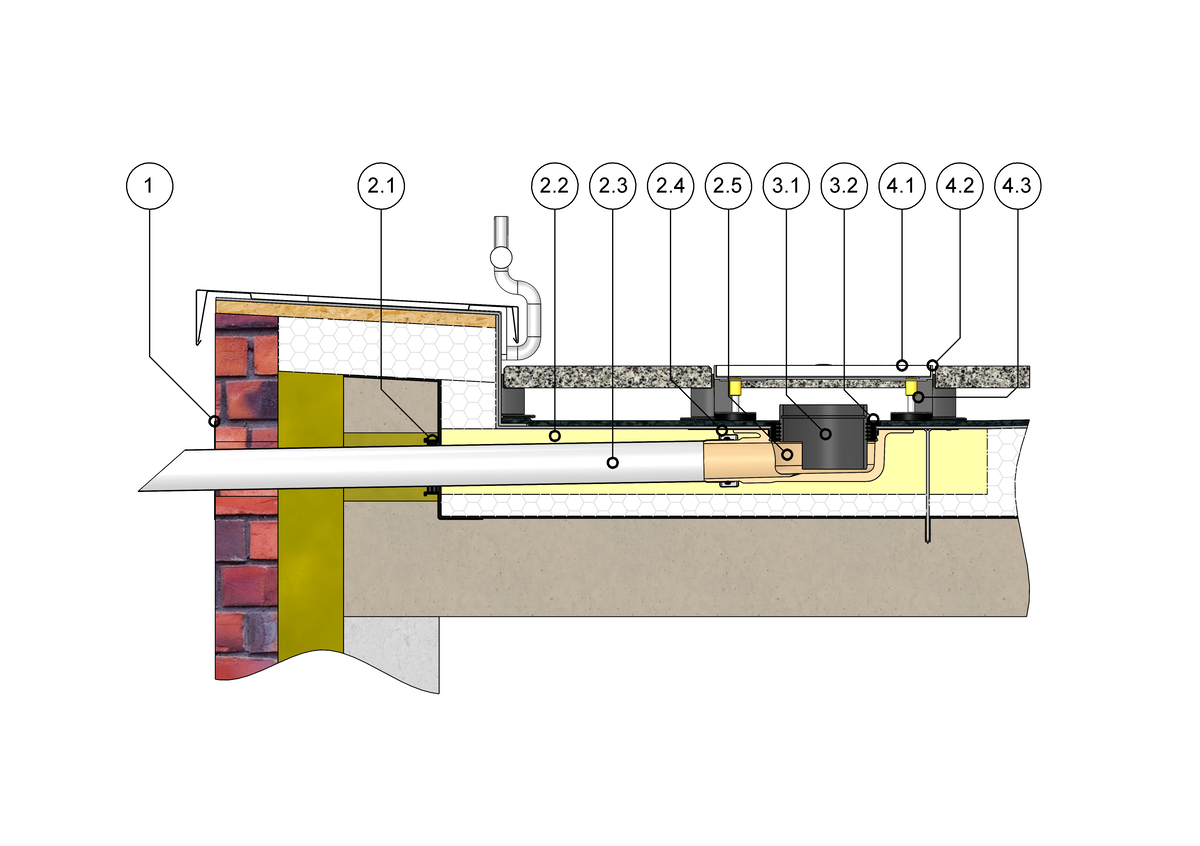

SitaIndra zonder grindvanger met SitaMore stuwring in ongeventileerde dakopbouw
1 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Roestvrijstalen buis
2.3 Isolatie-element
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention inspectierooster voor groendaken bestaande uit:
4.1 Gesloten afdekking
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Roestvrijstalen buis
2.3 Isolatie-element
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaRetention inspectierooster voor groendaken bestaande uit:
4.1 Gesloten afdekking
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
Retentiedak in niet-geventileerde dakconstructie volgens de aaRdT met:
- Retentiedak en dakconstructie volgens systeemaanbieder
- Sealing
- Warmte-isolatie
- Dampscherm
- Substructuur

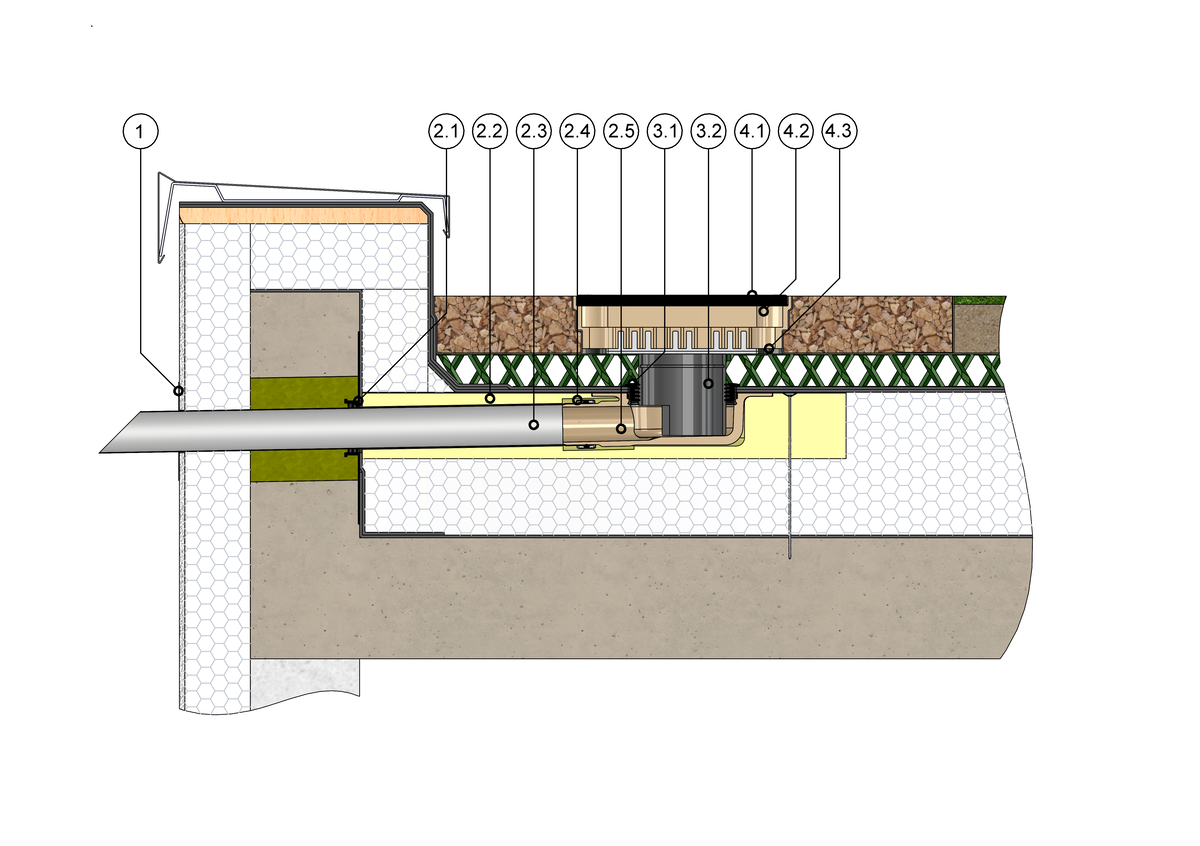

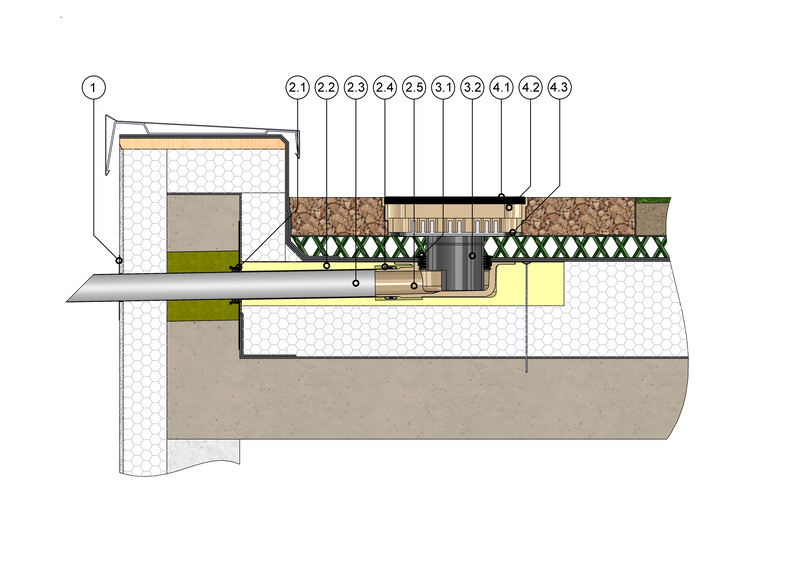

SitaIndra met SitaMore opstuwring in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Isolatie-element
2.3 Roestvrijstalen buis
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Stuwring
3.2 Dichtingsring
SitaDrain® Terra bestaande uit:
4.1 Inspectierooster
4.2 Frame
4.3 In hoogte verstelbare rubberen voetjes
SitaIndra zonder grindvanger bestaande uit:
2.1 Flexibele dampschermplaat
2.2 Isolatie-element
2.3 Roestvrijstalen buis
2.4. Roestvrijstalen verankeringsbeugel
2.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaMore stuwring bestaande uit:
3.1 Stuwring
3.2 Dichtingsring
SitaDrain® Terra bestaande uit:
4.1 Inspectierooster
4.2 Frame
4.3 In hoogte verstelbare rubberen voetjes
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

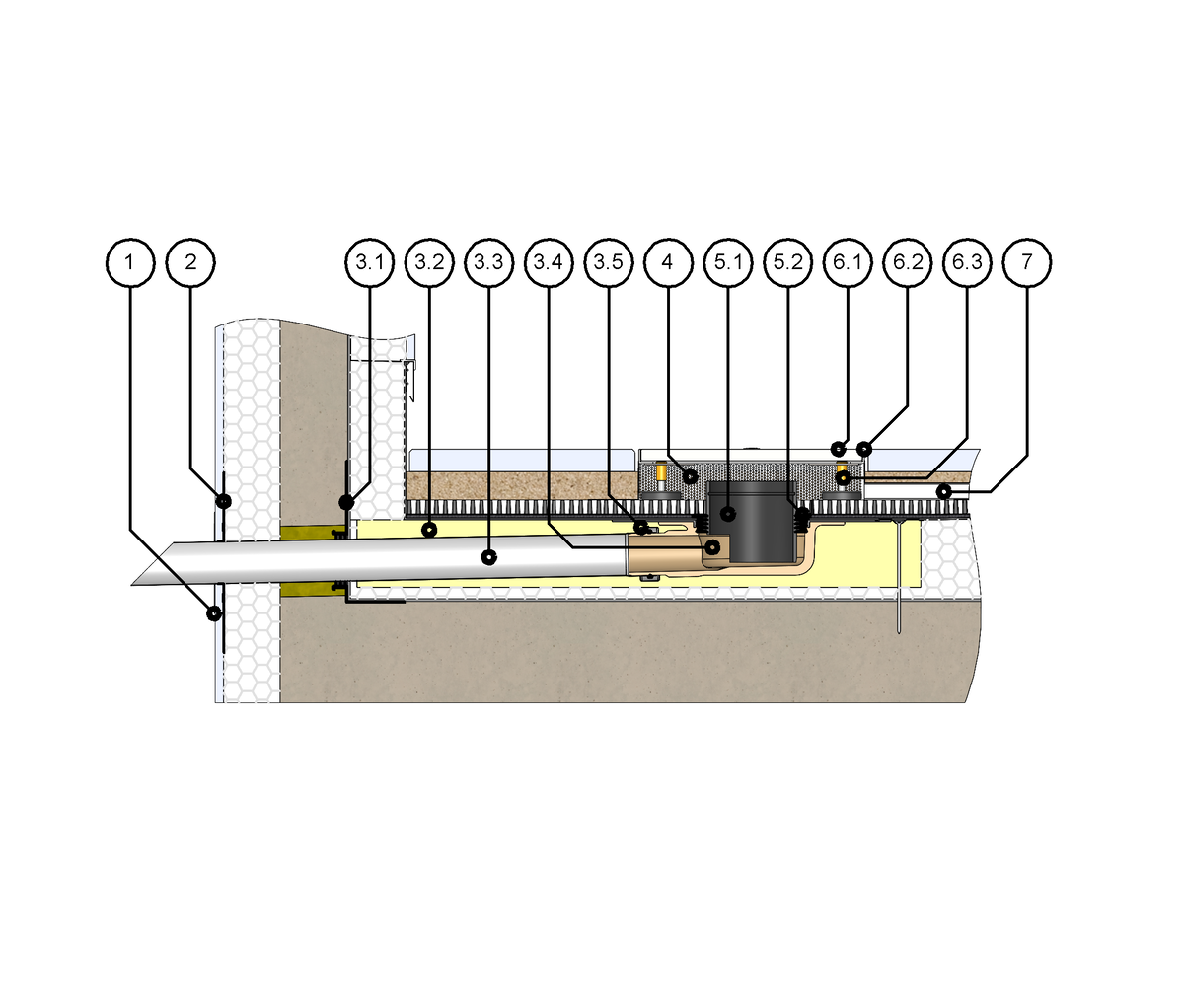

SitaIndra met SitaMore opstuwring in niet-geventileerde dakopbouw met platen in grindbed op afvoer
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
SitaIndra zonder grindvanger bestaande uit:
3.1 SitaMore flexibele dampschermplaat
3.2 SitaIndra isolatie-element
3.3 SitaPipe roestvrijstalen buis
3.4 SitaIndra-afvoerelement
3.5 SitaPipe roestvrijstalen verankeringsbeugel
4. SitaDrain® grindkering
SitaMore stuwring bestaande uit:
5.1 Stuwring
5.2 Afdichtring
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 Frame
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain aftakkanaal
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
SitaIndra zonder grindvanger bestaande uit:
3.1 SitaMore flexibele dampschermplaat
3.2 SitaIndra isolatie-element
3.3 SitaPipe roestvrijstalen buis
3.4 SitaIndra-afvoerelement
3.5 SitaPipe roestvrijstalen verankeringsbeugel
4. SitaDrain® grindkering
SitaMore stuwring bestaande uit:
5.1 Stuwring
5.2 Afdichtring
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 Frame
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain aftakkanaal
Niet geventileerde dakconstructie met plaatbedekking op drainage met:
- Plaatbedekking
- Grindbed
- Drainage
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaIndra met SitaMore opstuwring in niet-geventileerde dakopbouw met platen en aftakkanaal in grindbed
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
SitaIndra zonder grindvanger bestaande uit:
3.1 SitaMore flexibele dampschermplaat
3.2 SitaIndra isolatie-element
3.3 SitaPipe roestvrijstalen buis
3.4 SitaIndra-afvoerelement
3.5 SitaPipe roestvrijstalen verankeringsbeugel
4. SitaDrain® grindkering
SitaMore stuwring bestaande uit:
5.1 Stuwring
5.2 Afdichtring
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 Frame
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain® aftakkanaal
2 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
SitaIndra zonder grindvanger bestaande uit:
3.1 SitaMore flexibele dampschermplaat
3.2 SitaIndra isolatie-element
3.3 SitaPipe roestvrijstalen buis
3.4 SitaIndra-afvoerelement
3.5 SitaPipe roestvrijstalen verankeringsbeugel
4. SitaDrain® grindkering
SitaMore stuwring bestaande uit:
5.1 Stuwring
5.2 Afdichtring
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 Frame
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain® aftakkanaal
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:
- Platenbedekking in grindbed
- Afwatering
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

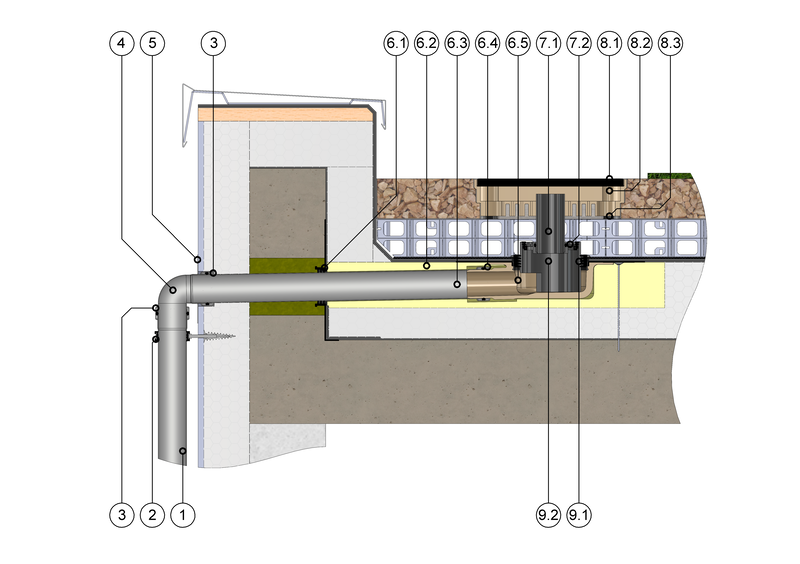

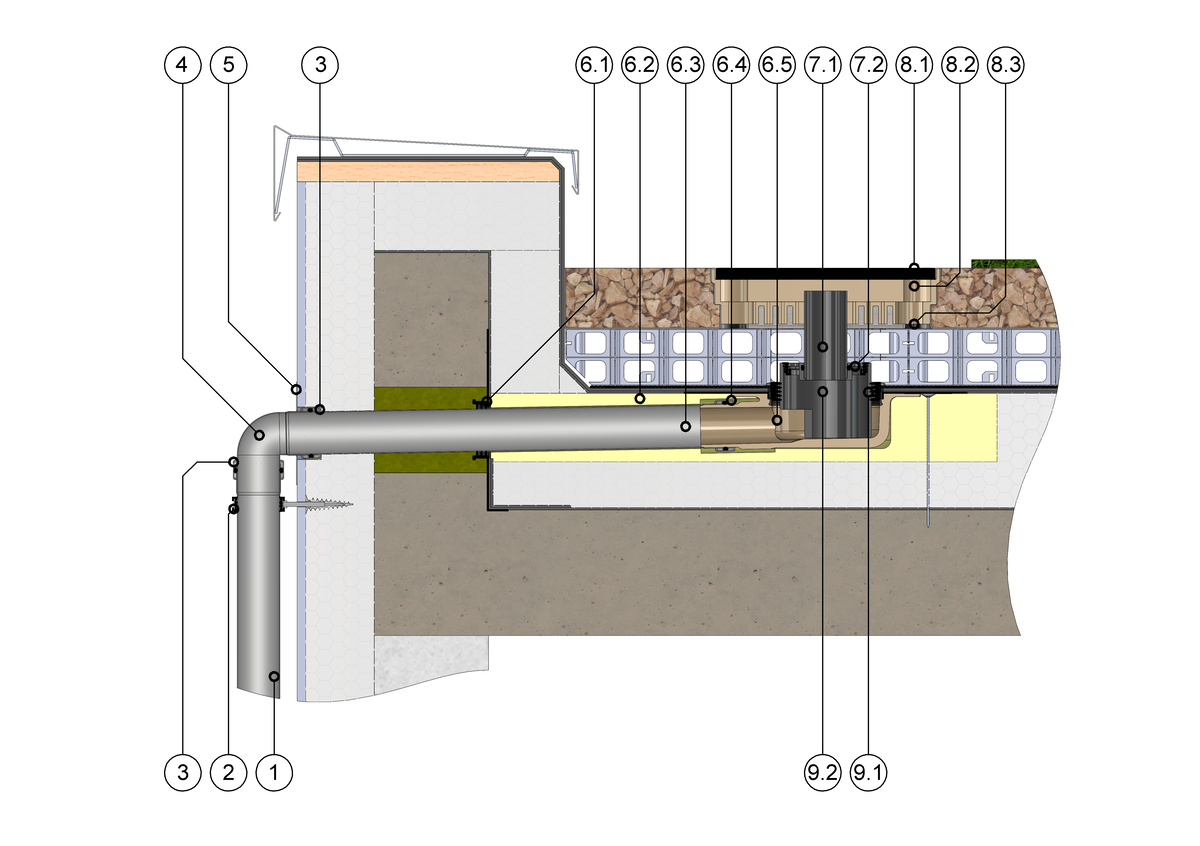

SitaIndra zonder grindvanger met SitaRetention inspectierooster voor groendaken, SitaMore stuwring en SitaRetention Fix in ongeventileerde dakopbouw
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Roestvrijstalen buis
6.4 Roestvrijstalen verankeringsbeugel
6.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaRetention Fix bestaande uit:
7.1 Ventilatiebuis
7.2 Voetplaat met bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Gesloten afdekking
8.2 Afvoerelement
8.3 In hoogte verstelbare rubberen voetjes
SitaMore stuwring bestaande uit:
9.1 Afdichtring
9.2 Stuwring
2 SitaPipe roestvrijstalen buisbeugel
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
SitaIndra zonder grindvanger bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Roestvrijstalen buis
6.4 Roestvrijstalen verankeringsbeugel
6.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
SitaRetention Fix bestaande uit:
7.1 Ventilatiebuis
7.2 Voetplaat met bevestigingsring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Gesloten afdekking
8.2 Afvoerelement
8.3 In hoogte verstelbare rubberen voetjes
SitaMore stuwring bestaande uit:
9.1 Afdichtring
9.2 Stuwring
Retentiedak in ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Retentiedakopbouw en dakbegroeiing van systeemleverancier
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
