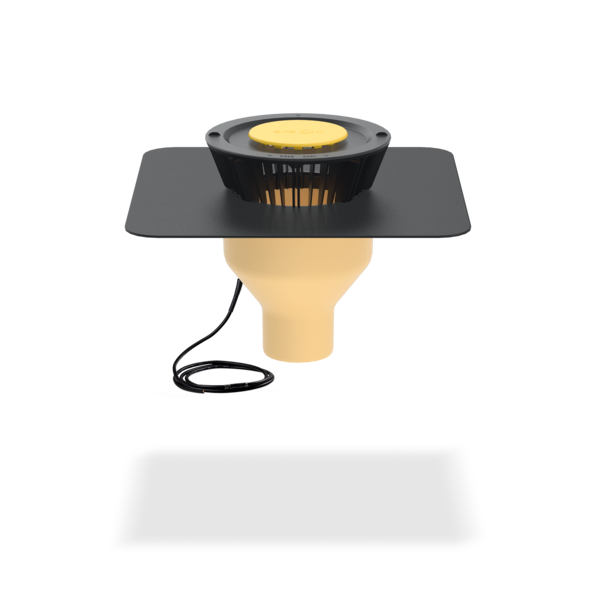

SitaStandard
Gravitaire afvoerkolk
- Producten
SitaStandard
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

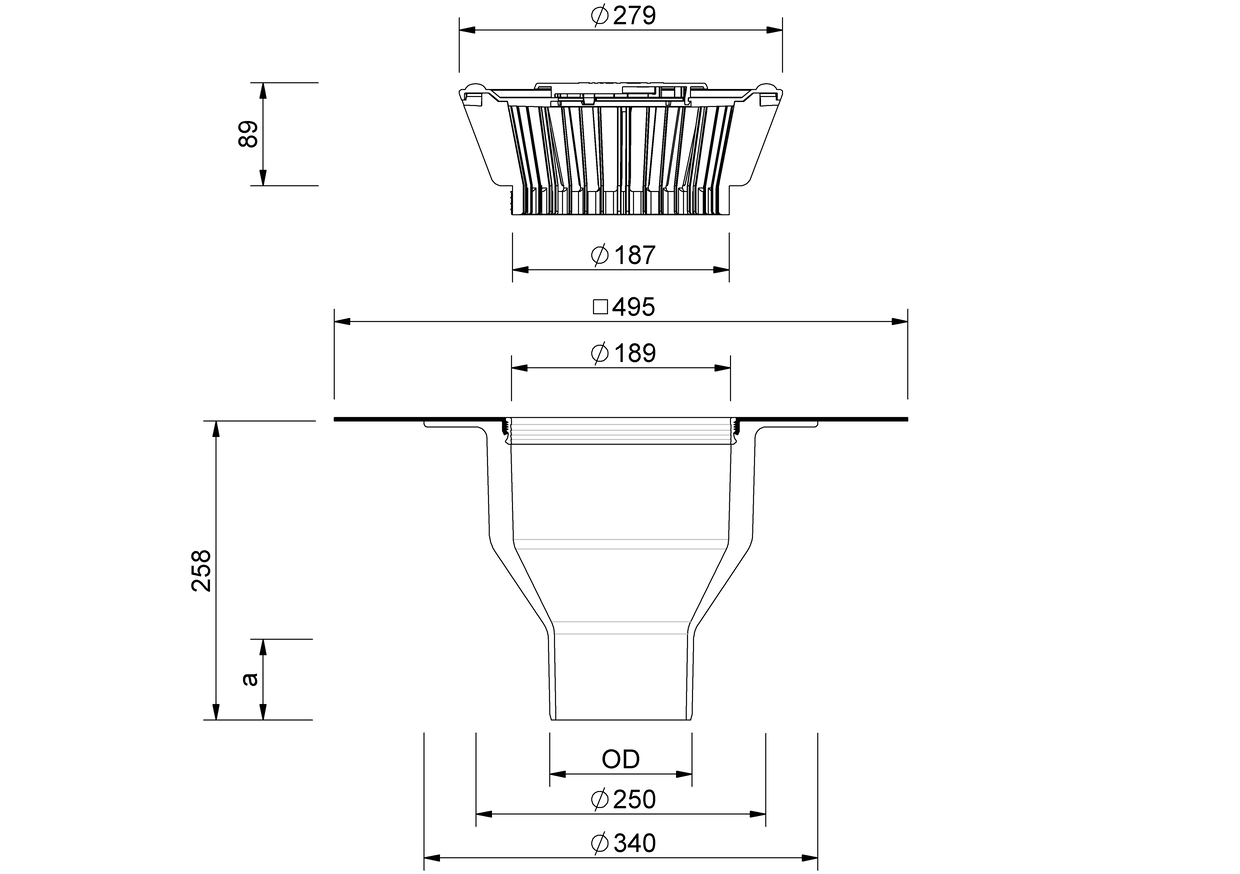

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) |
|---|---|---|---|
| 70 | 75 | 250 | 65 |
| 100 | 110 | 250 | 67 |
| 125 | 125 | 250 | 70 |
| 150 | 160 | 250 | 77 |
| 200 | 200 | 250 | 101 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaStandard verticaal, uit polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 100, DN 125, DN 150 en DN 200. Direct aansluitbaar op afvoerbuizen via insteekmof. Voor gravitaire afvoer. Inclusief grote ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van de bijgeleverde grindvang. Met ingeschuimd verwarmingselement conform NBN 60335-1/2 bij nominale diameter DN 70 tot DN 150; bij DN 200 inclusief buisverwarmingselement en 2,0 m lange kabel, direct aansluitbaar op 230 V-voeding voor ca. 10 W verwarmingsvermogen. Geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 100 | 0.7 | 1.8 | 2.8 | 3.8 | 4.8 | 6.1 | 7.4 | 8.5 | 9.6 | 11 | 12.3 | 13.6 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 125 | 0.7 | 1.8 | 2.9 | 4.1 | 5.2 | 6.4 | 7.6 | 8.7 | 9.7 | 11 | 12.3 | 14.1 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 |
| 150 | 0.6 | 1.6 | 2.6 | 3.6 | 4.6 | 5.9 | 7.2 | 8.2 | 9.2 | 11 | 12.8 | 14 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 |
| 200 | 0.5 | 1.5 | 2.5 | 3.5 | 4.5 | 5.8 | 7.1 | 8.1 | 9.2 | 10.6 | 12 | 13.3 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 |
| DN 70 | 0.7 | 1.7 | 2.7 | 3.8 | 4.8 | 6 | 7.1 | 8.3 | 9.4 | 10.8 | 12.2 | 13.5 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 100 | 1.6 | 2.8 | 4 | 5.5 | 7 | 8.8 | 10.5 | 12.3 | 14.1 | 16.7 | 19.3 | 22.8 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 |
| 125 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 7.9 | 9.5 | 11.6 | 13.6 | 16.1 | 18.6 | 21.9 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 |
| 150 | 1.4 | 2.4 | 3.4 | 4.9 | 6.3 | 8 | 9.6 | 11.6 | 13.6 | 16.2 | 18.7 | 22.3 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 |
| DN 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.6 | 9.2 | 11.1 | 13 | 13.9 | 14.8 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 |
SitaStandard met verticale uitlaat voor ongeventileerde dakconstructies
1 SitaStandard dakkolk isolatie-element
SitaStandard verticaal bestaande uit:
2.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
2.2 Grindvanger-afvoerelement
2.3 Grindvangerdeksel
SitaStandard verhogingselement bestaande uit:
3.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
4 SitaStandard isolatie-element voor verhogingselement
5 SitaMore versterkingsplaat
SitaStandard verticaal bestaande uit:
2.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
2.2 Grindvanger-afvoerelement
2.3 Grindvangerdeksel
SitaStandard verhogingselement bestaande uit:
3.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
3.2 Dichtingsring
4 SitaStandard isolatie-element voor verhogingselement
5 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard met overloopelement en standleiding voor ongeventileerde dakconstructies
SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaStandard isolatie-element verhogingselement
4 SitaStandard isolatie-element dakkolk
5 SitaStandard verticaal
6 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard hoofdafvoer voor ongeventileerde dakopbouw (warmdaksysteem) met begroeiing
1 SitaStandard isolatie-element
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
5 SitaStandard isolatie-element voor verhogingselement
2 SitaStandard verticaal
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
5 SitaStandard isolatie-element voor verhogingselement
Ongeventileerde dakopbouw (warmdaksysteem) met begroeiing conform algemeen erkende vaktechnische regels:
- Dakbegroeiing van leverancier groendaksysteem
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaStandard met verticale uitlaat voor SitaGreen inspectierooster voor groendaken als hoofdafvoer op omkeerdaken
1 SitaStandard isolatie-element
2 SitaStandard verticaal
3 SitaStandard verhogingselement zonder dichtingsring
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
2 SitaStandard verticaal
3 SitaStandard verhogingselement zonder dichtingsring
SitaGreen inspectierooster voor groendaken, bestaande uit:
4.1 Inspectierooster
4.2 Afvoerelement
4.3 In hoogte verstelbare rubberen voetjes
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Dakbegroeiing van leverancier groendaksysteem
- Filtervlies
- Draineermat
- Beschermmat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Afdichting
- Onderconstructie
SitaDrain vlak frame met SitaStandard in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaStandard dakkolk isolatie-element
2 SitaStandard isolatieblok voor verhogingselement
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaDrain® oppervlakteframe bestaande uit:
4.1 Inspectierooster
4.2 Oppervlakteframe
5 SitaStandard verticaal
2 SitaStandard isolatieblok voor verhogingselement
SitaStandard verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaDrain® oppervlakteframe bestaande uit:
4.1 Inspectierooster
4.2 Oppervlakteframe
5 SitaStandard verticaal
Niet geventileerde dakconstructie met plaatbedekking op paalfunderingen volgens de aaRdT met:
- Plaatbedekking op paaldak
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
