SitaSteel rechthoekige spuwer
Afvoerkolk doorheen de dakopstand
- Producten
-
SitaSteel rechthoekige spuwer
-
Afvoerkolk doorheen de dakopstand

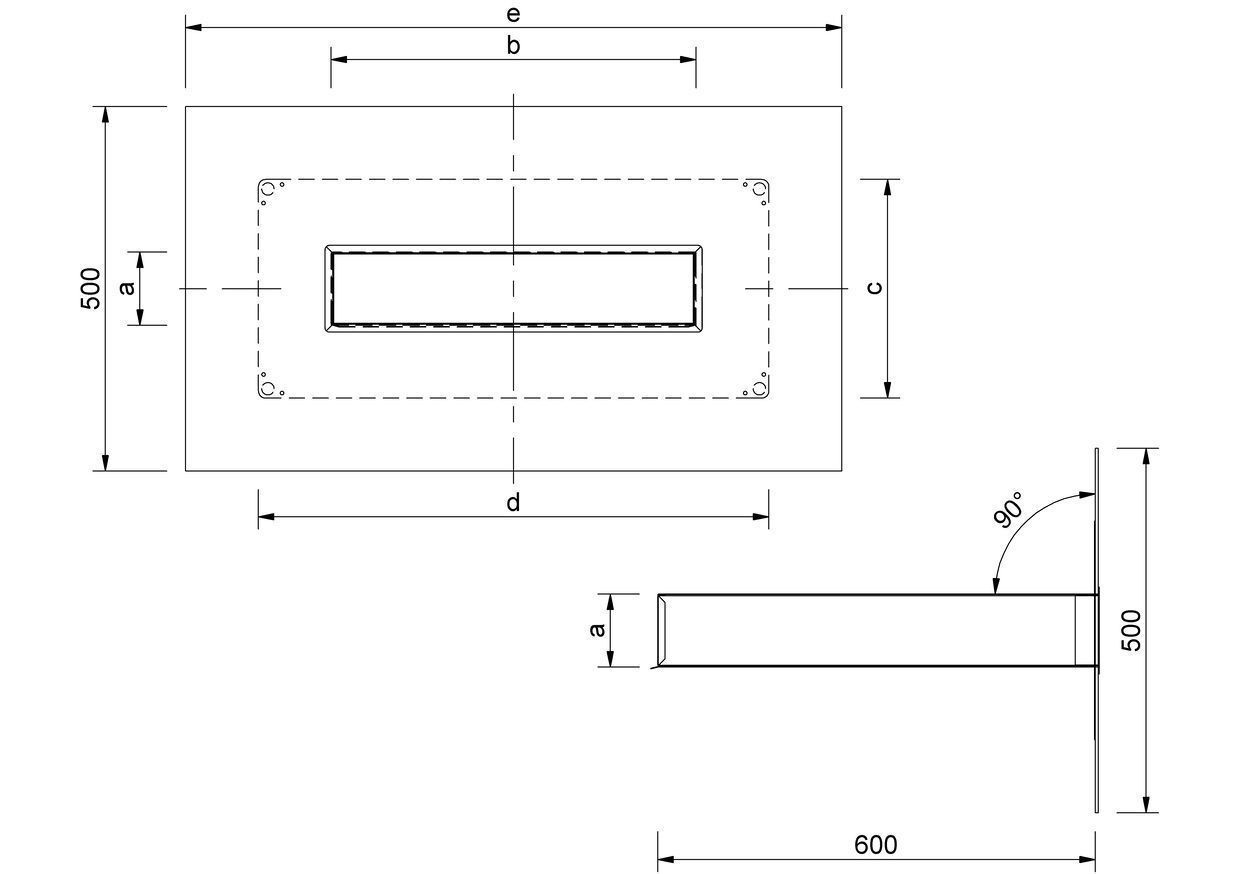

Aansluitdiameter (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) |
---|---|---|---|---|---|---|
150 x 50 | 225 | 50 | 150 | 600 | 250 | 350 |
300 x 100 | 200 | 100 | 300 | 700 | 300 | 500 |
500 x 100 | 200 | 100 | 500 | 900 | 300 | 700 |
Prestatiebeschrijving
Afvoercapaciteit
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaSteel rechthoekeige spuwer, uit RVS, materiaalnummer 1.4401 voor de uitloop en 1.4301 voor de flens, conform DIN EN 1253-2, afmetingen van de buis 150 x 50 mm, 300 mm x 100 mm, 500 mm x 100 mm, met een lengte van 600 mm en 3° helling, met een slabbe naar keuze, met voorgeponste uitsparingen in de flens voor bevestiging in de opstand, leveren en plaatsen volgens de regels der kunst.
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Waterstand (mm)
150 x 50
0,1
0,2
0,3
0,5
0,7
1,1
1,4
1,9
2,3
2,7
2,9
3,2
3,5
300 x 100
0,3
0,6
0,9
1,5
2
2,6
3,2
3,9
4,6
5,8
6,3
6,9
7,7
500 x 100
0,5
0,9
1,4
2,4
3,4
4,5
5,5
6,7
7,8
9,6
10,5
11,5
12,8

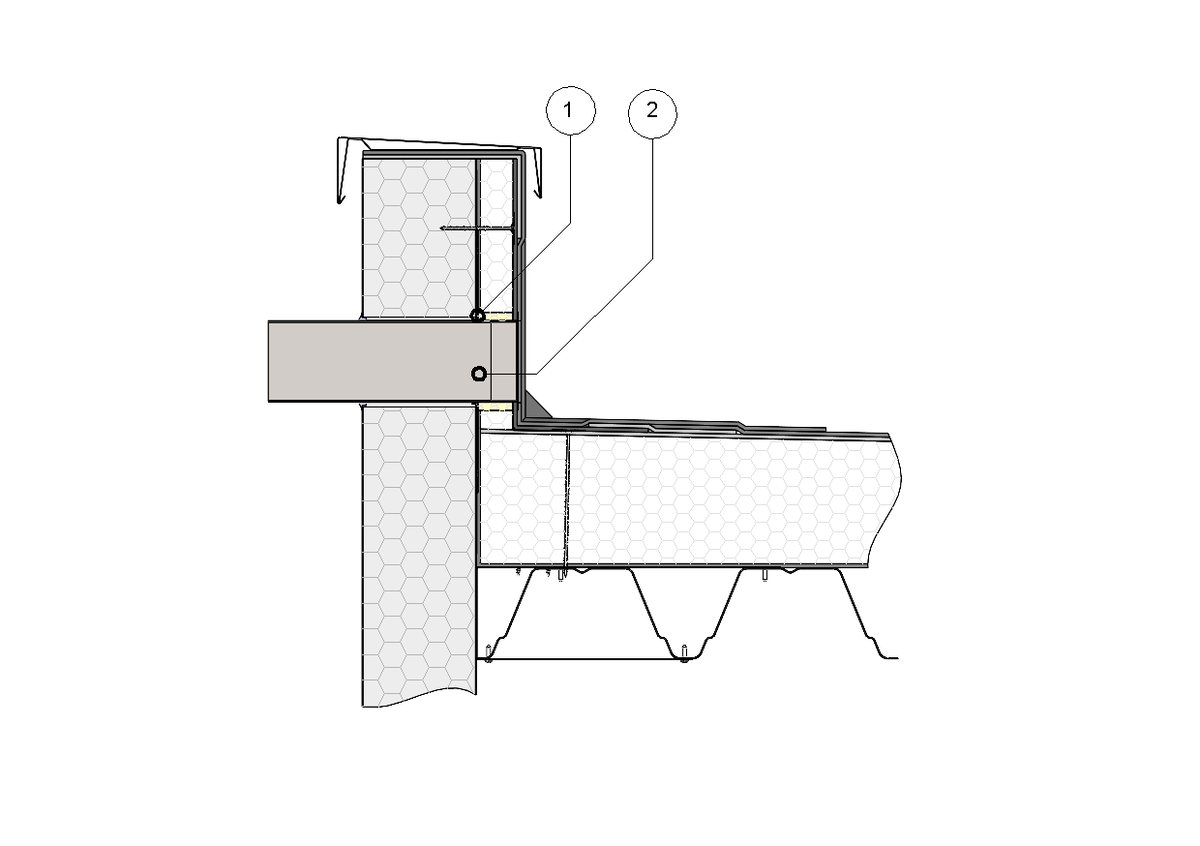

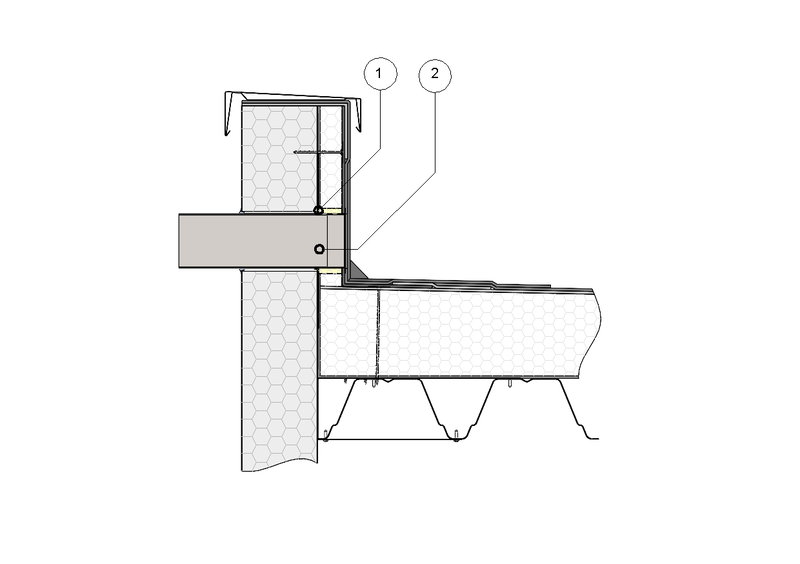

SitaSteel rechthoekige spuwer voor ongeventileerde dakconstructies
1 SitaSteel rechthoekige spuwer
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
SitaSteel rechthoekige spuwer | Artikelnummer | |||
---|---|---|---|---|
bitumen-Slabbe | 150 x 50 | 30101000 | Product tonen | |
bitumen-Slabbe | 300 x 100 | 30101100 | Product tonen | |
bitumen-Slabbe | 500 x 100 | 30101200 | Product tonen |
+
