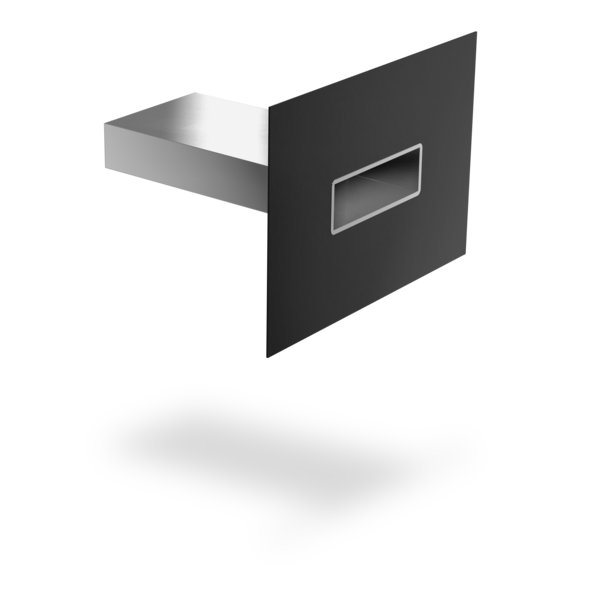

SitaSteel rzygacz prostokątny
-
wpust attykowy

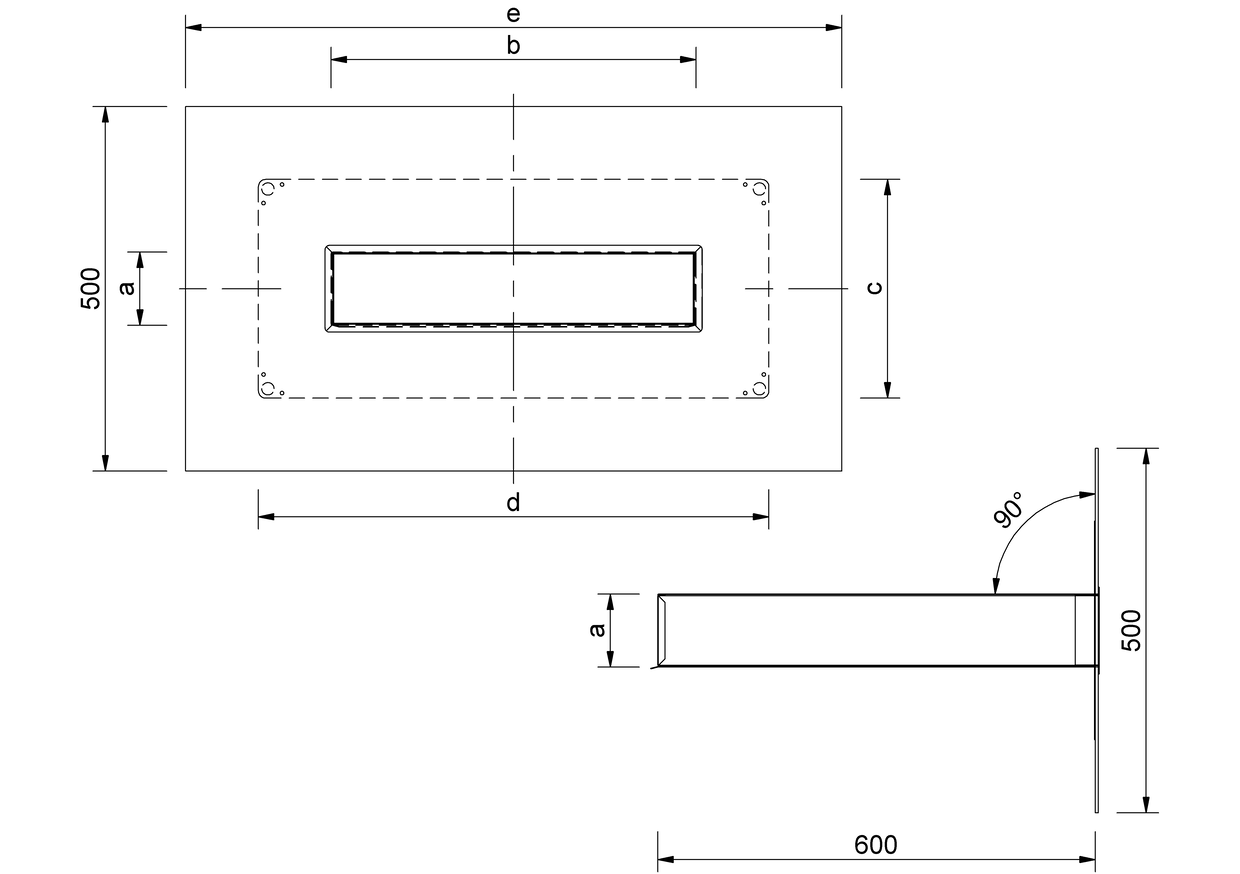

Przekrój króćca (mm × mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) |
---|---|---|---|---|---|---|
150 × 50 | 225 | 50 | 150 | 600 | 250 | 350 |
300 × 100 | 200 | 100 | 300 | 700 | 300 | 500 |
500 × 100 | 200 | 100 | 500 | 900 | 300 | 700 |
Tekst wykonania
Przepływ
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaSteel przelew prostokątny, stal szlachetna nierdzewna, stal 1.4401 rura odpływowa i 1.4301 kołnierz, wg PN EN 1253-2, odpływ o przekroju 150 mm x 50 mm, 300 mm x 100 mm, 500 mm x 100 mm, długość rury odpływowej 600 mm i 3 stopnie nachylenie rury odpływowej, dedykowany kołnierz przyłączeniowy, z fabrycznymi otworami w kołnierzu stałym do zamocowania w attyce, element dostarczany gotowy do montażu.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
150 × 50
0,1
0,2
0,3
0,5
0,7
1,1
1,4
1,9
2,3
2,7
2,9
3,2
3,5
300 × 100
0,3
0,6
0,9
1,5
2
2,6
3,2
3,9
4,6
5,8
6,3
6,9
7,7
500 × 100
0,5
0,9
1,4
2,4
3,4
4,5
5,5
6,7
7,8
9,6
10,5
11,5
12,8
SitaSteel Rzygacz prostokątny w niewentylowanej konstrukcji dachowej
1 SitaSteel Rzygacz prostokątny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
SitaSteel rzygacz prostokątny | Numer artykułu | |||
---|---|---|---|---|
bitumiczny-Kołnierz | 150 × 50 | 30101000 | Pokaż produkt | |
bitumiczny-Kołnierz | 300 × 100 | 30101100 | Pokaż produkt | |
bitumiczny-Kołnierz | 500 × 100 | 30101200 | Pokaż produkt |
+
