SitaSteel Rechteckspeier
-
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

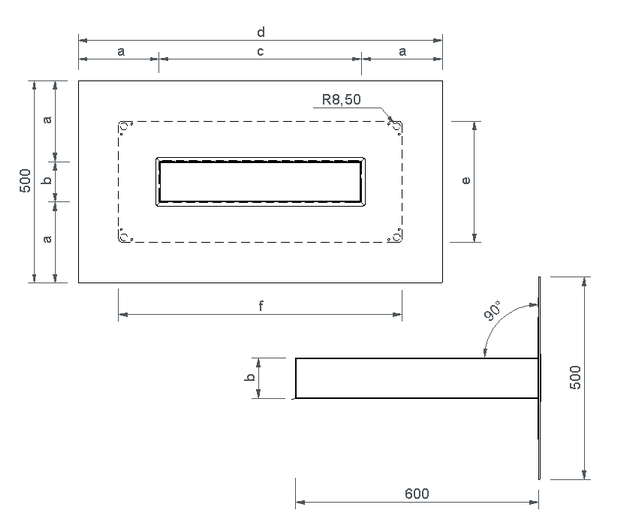

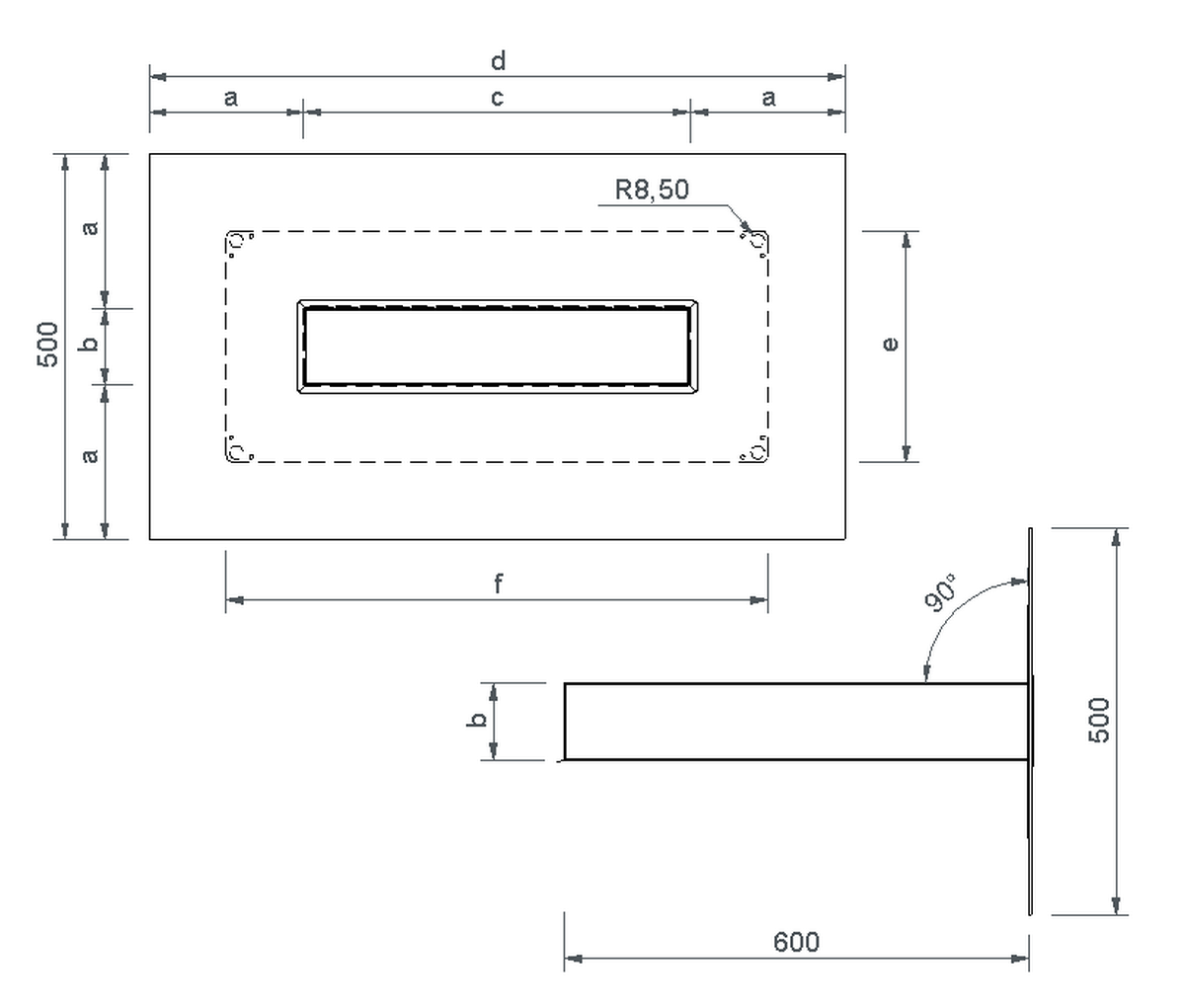

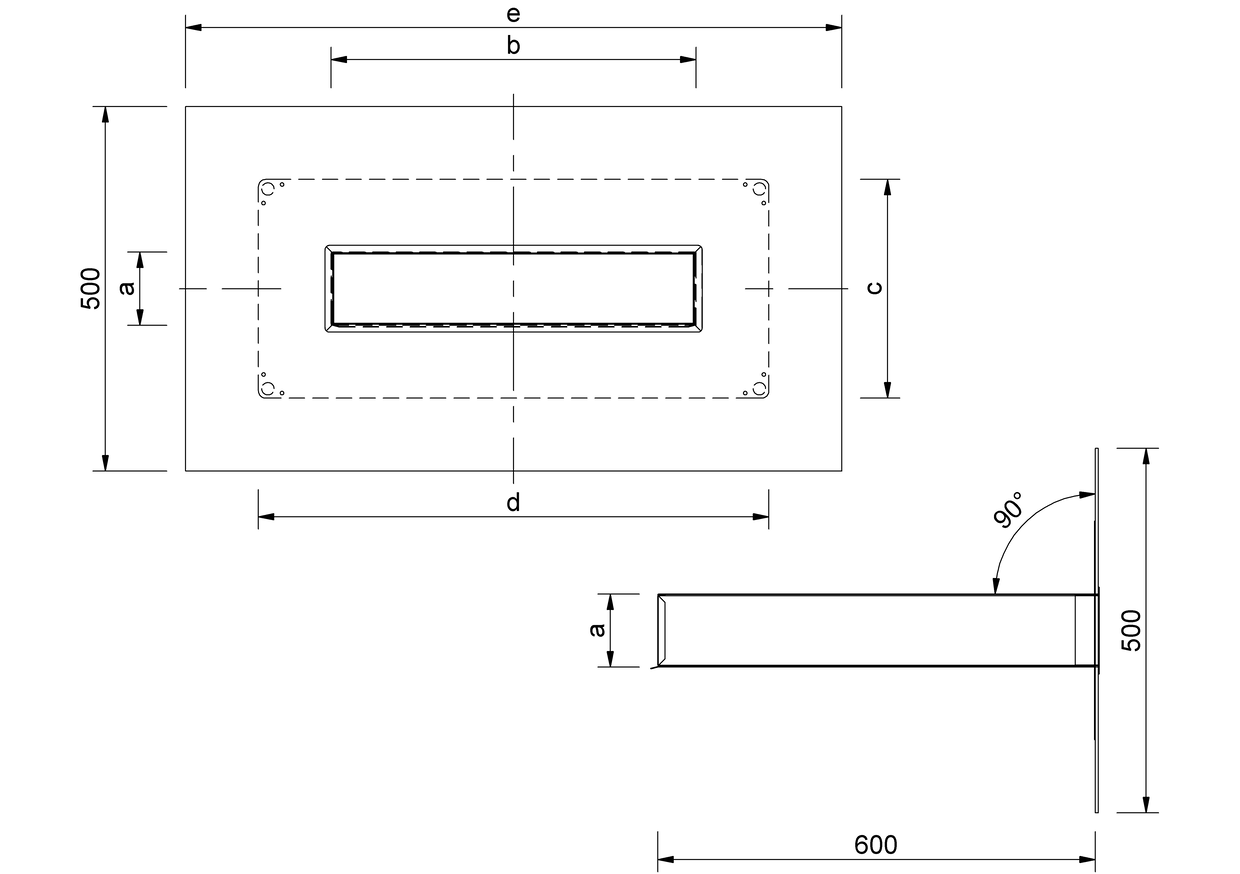

Technische Zeichnung
| Stutzenquerschnitt (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) |
|---|---|---|---|---|---|---|
| 150 x 50 | 225 | 50 | 150 | 600 | 250 | 350 |
| 300 x 100 | 200 | 100 | 300 | 700 | 300 | 500 |
| 500 x 100 | 200 | 100 | 500 | 900 | 300 | 700 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau]( "SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaSteel Rechteckspeier, aus Edelstahl rostfrei, Werkstoffnummer 1.4401 Stutzen und 1.4301 Flansch, in den Größen 150 mm x 50 mm, 300 mm x 100 mm und 500 mm x 100 mm, mit einer Stutzenlänge von 600 mm und 0 Grad Stutzenneigung, mit Bitumenmanschette in den Größen 600 mm / 700 mm / 900 mm x 500 mm, mit vorgestanzten Aussparungen im Flansch zur Befestigung an der Attika, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
Stutzenquerschnitt (mm x mm)
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
150 x 50
0,1
0,2
0,3
0,5
0,7
1,1
1,4
1,9
2,3
2,7
2,9
3,2
3,5
3,7
4
4,2
4,4
4,6
4,8
5
300 x 100
0,3
0,6
0,9
1,5
2
2,6
3,2
3,9
4,6
5,8
6,3
6,9
7,7
8,5
9,3
10,1
11,2
12,2
13,2
14,2
500 x 100
0,5
0,9
1,4
2,4
3,4
4,5
5,5
6,7
7,8
9,6
10,5
11,5
12,8
14
15,5
17
18,5
20
21,6
23,2

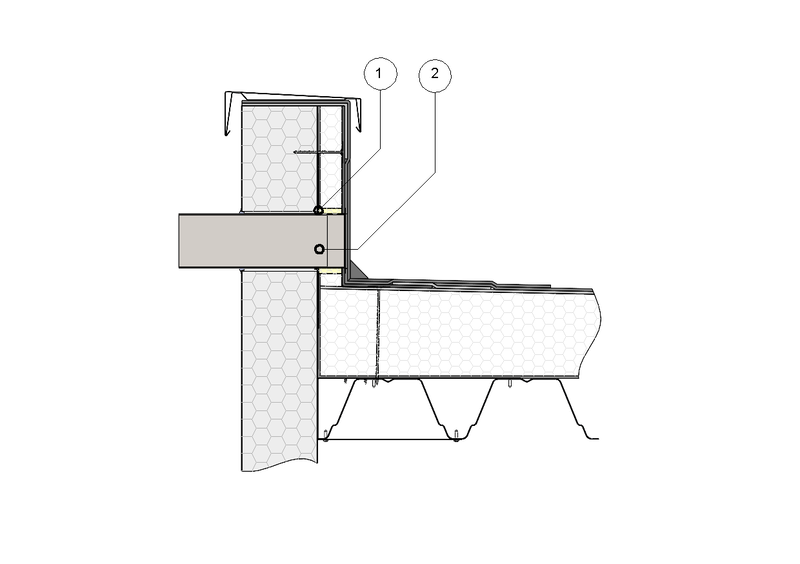

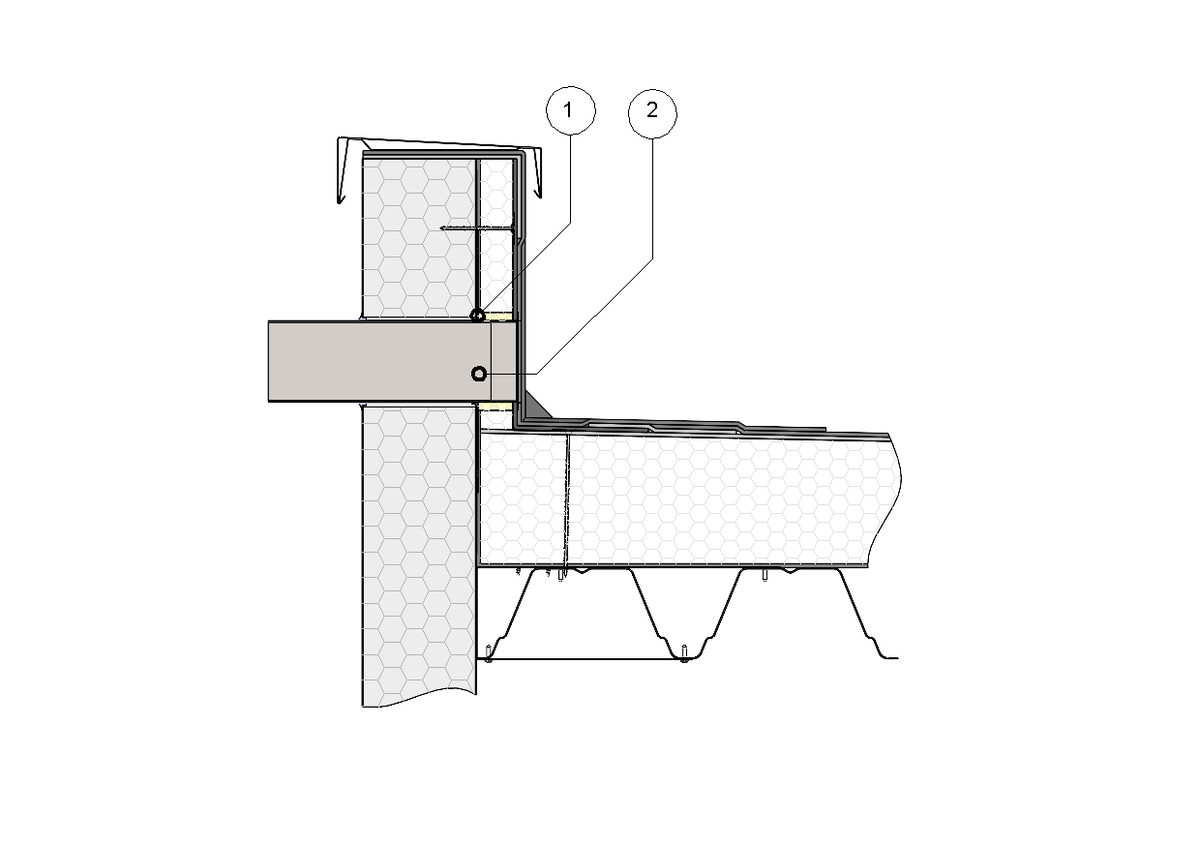

SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau
1 SitaSteel Rechteckspeier
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaSteel_Rechteckspeier.pdfEinbaubeispiele
PDF SitaSteel_Rechteckspeier_im_nicht_beluefteten_Dachaufbau.pdfEinbauanleitung
PDF Einbauanleitung_SitaSteel_Rechteckspeier.pdf| SitaSteel Rechteckspeier | Artikel Nr. | |||
|---|---|---|---|---|
|
|
||||

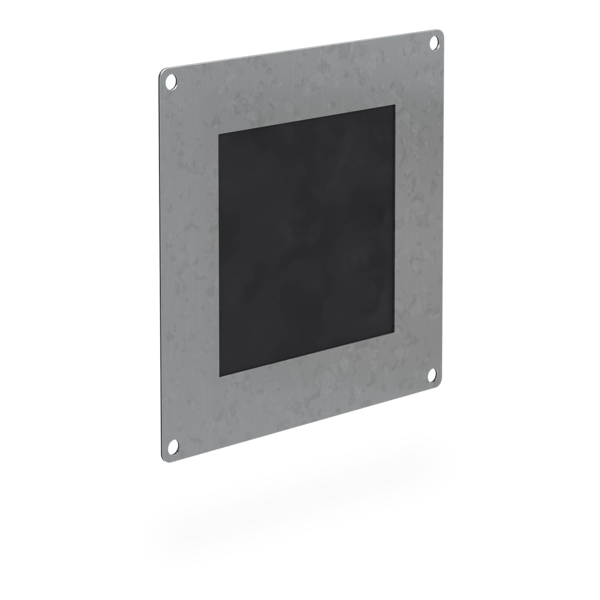

| Bitumen-Manschette | 150 x 50 | 30101000 | Zum Produkt | |
| Bitumen-Manschette | 300 x 100 | 30101100 | Zum Produkt | |
| Bitumen-Manschette | 500 x 100 | 30101200 | Zum Produkt |
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
