SitaVent renovatiedoorvoer
Ontluchting
- Producten
SitaVent renovatiedoorvoer
Ontluchting
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

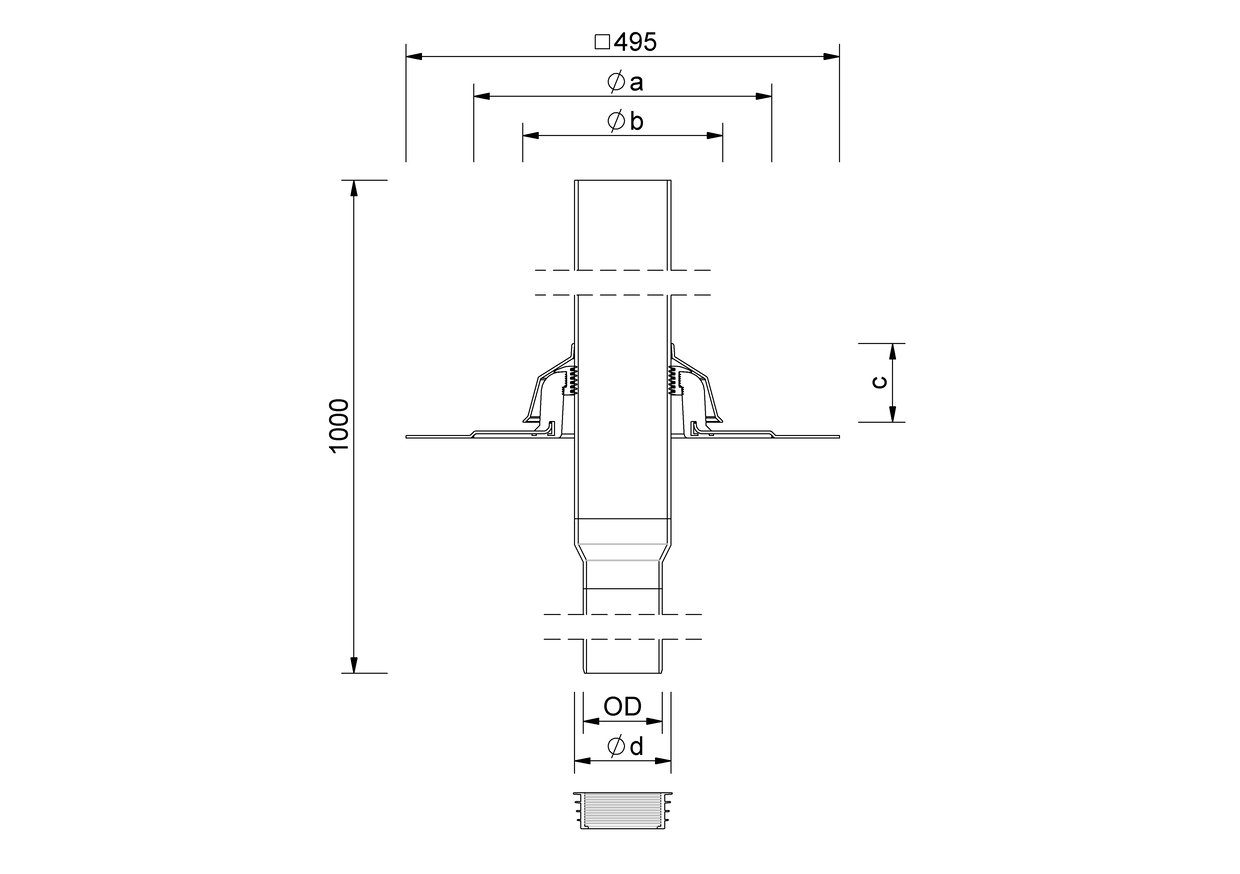

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) | d (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring |
|---|---|---|---|---|---|---|---|
| 63 | 63 | 170 | 340 | 227 | 90 | 110 | 68 - 86 |
| 125 | 125 | 220 | 376 | 278 | 93 | 160 | 140 - 168 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 | 98 - 107 |
| 75 | 75 | 170 | 340 | 227 | 90 | 110 | 82 - 103 |
| 110 | 110 | 170 | 340 | 227 | 90 | 110 | 115 - 130 |
| 160 | 160 | 220 | 376 | 278 | 93 | 160 | 178 - 205 |
Prestatiebeschrijving
Installatievoorbeelden
Artikelselectie
SitaVent renovatiedoorvoer uit polyurethaan, thermisch geïsoleerd. Voor renovatie van ventilatiebuizen met binnendiameter 68 tot 205 mm. Inclusief ingeschuimde aansluitslabbe in dakdichtingsmembraan naar keuze voor homogene aansluiting op dakdichtingslaag. Compleet met 1000 mm lange PE-buis, glijmiddel en afdichting als terugstuwbeveiliging. Leveren en plaatsen volgens de regels der kunst.

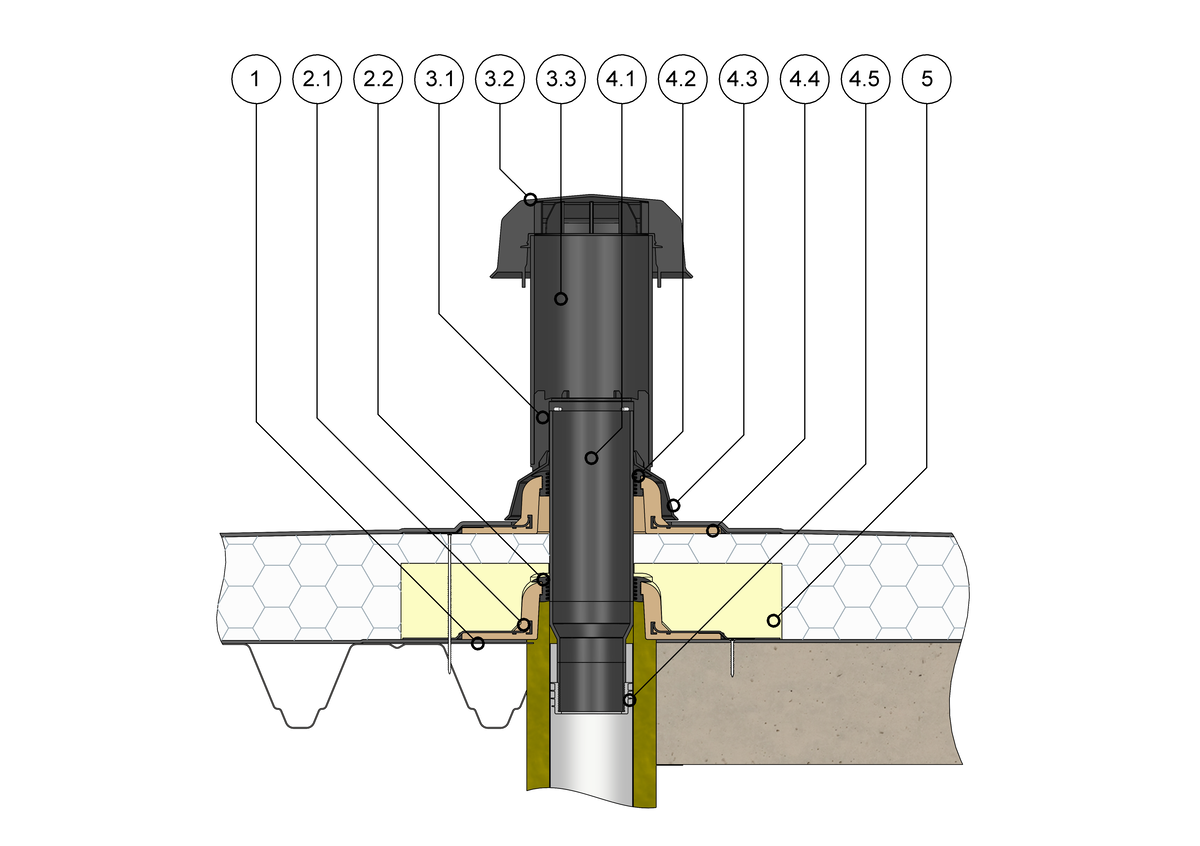

SitaVent renovatiedoorvoer met SitaVent condensafvoer voor ongeventileerde dakconstructies
1 SitaMore versterkingsplaat
SitaVent voetplaat bestaande uit:
2.1. Voetplaat
2.2 Afdichtring
SitaVent condensafvoer bestaande uit:
3.1. Adapter voor condensafvoerbuis
3.2. Regenkap
3.3. Condensafvoerbuis
SitaVent renovatiedoorvoer bestaande uit:
4.1 Verbindingsbuis
4.2 Afdichtring
4.3 Regendeflector
4.4 Voetplaat
4.5 Afdichting

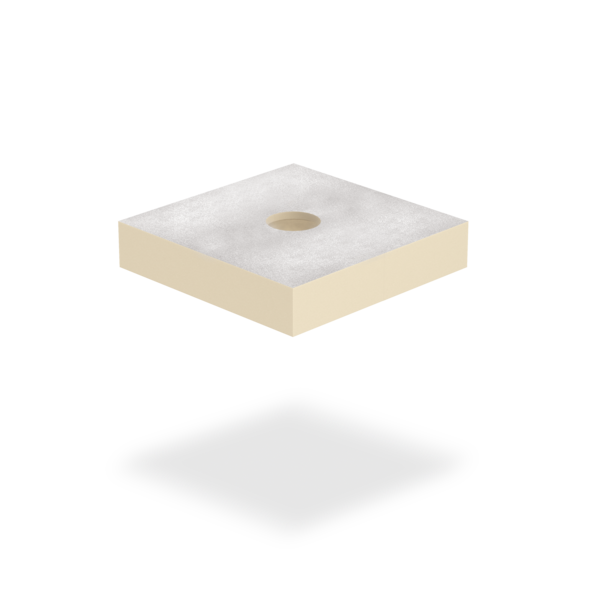

5 SitaVent voetplaat isolatie-element
SitaVent voetplaat bestaande uit:
2.1. Voetplaat
2.2 Afdichtring
SitaVent condensafvoer bestaande uit:
3.1. Adapter voor condensafvoerbuis
3.2. Regenkap
3.3. Condensafvoerbuis
SitaVent renovatiedoorvoer bestaande uit:
4.1 Verbindingsbuis
4.2 Afdichtring
4.3 Regendeflector
4.4 Voetplaat
4.5 Afdichting
5 SitaVent voetplaat isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
+
