SitaStandard
wpust w systemie tradycyjnym (grawitacyjnym)
- Produkty
SitaStandard
wpust w systemie tradycyjnym (grawitacyjnym)
Atrybuty
- Izolowany termicznie
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

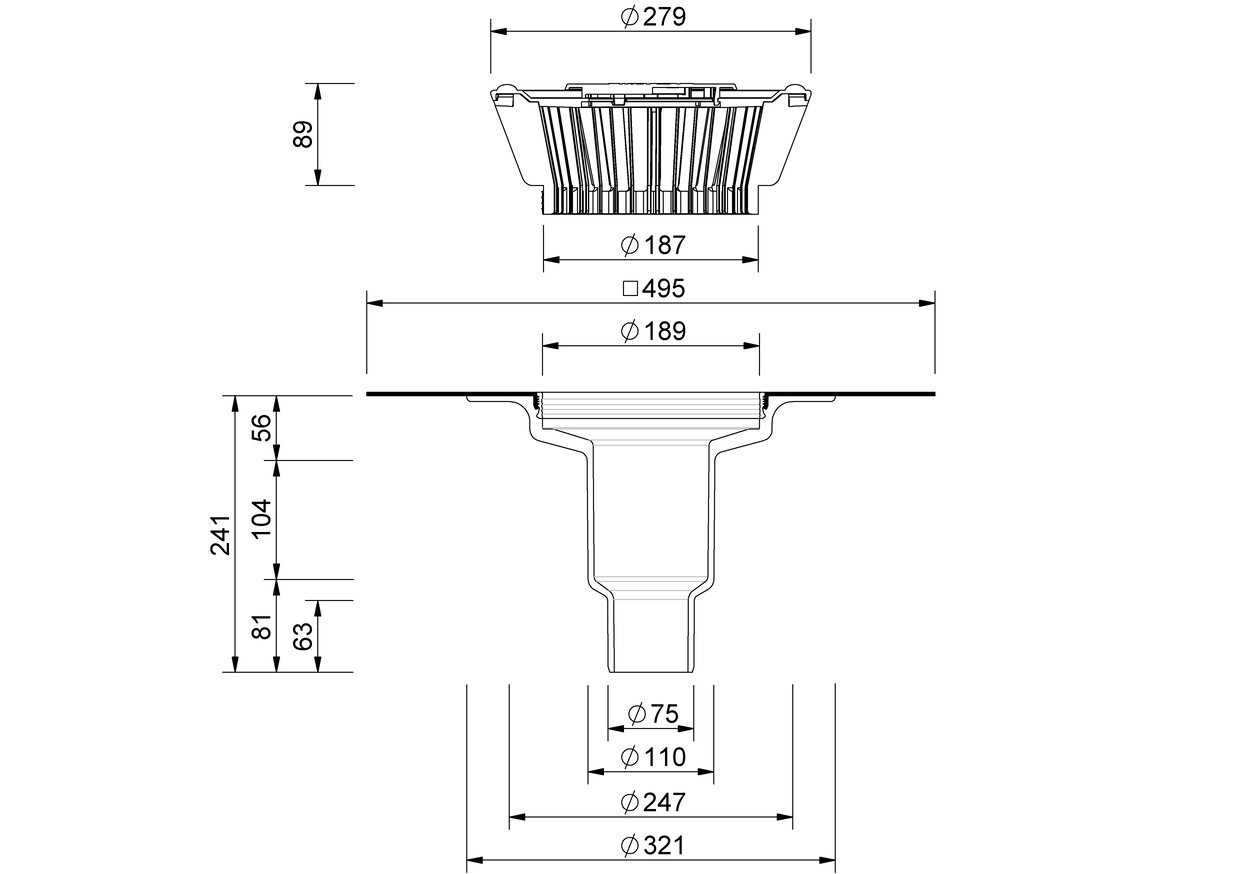

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) |
|---|---|---|
| 70 / 100 | 75 | 250 |

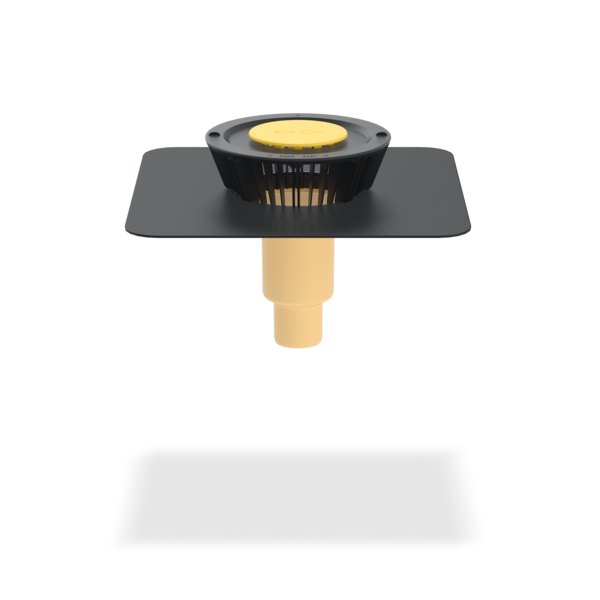

Wpust stopniowy SitaStandard, pionowy, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnica znamionowa DN 70 i DN 100. Wydajność 7,0 l/s i 7,5 l/s przy 35 mm wysokości spiętrzania. Do bezpośredniego podłączenia do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym, wbudowanym, wybranym kołnierzem przyłączającym (495 mm x 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego oraz do mocowania dołączonego osadnika żwiru, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70/100 | 0.7 | 1.8 | 2.8 | 4 | 5.2 | 6.4 | 7.5 | 8.7 | 9.8 | 11.1 | 12.4 | 13.8 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 |
Wpust stopniowy SitaStandard z elementem nadbudowy SitaStandard w niewentylowanej konstrukcji dachu

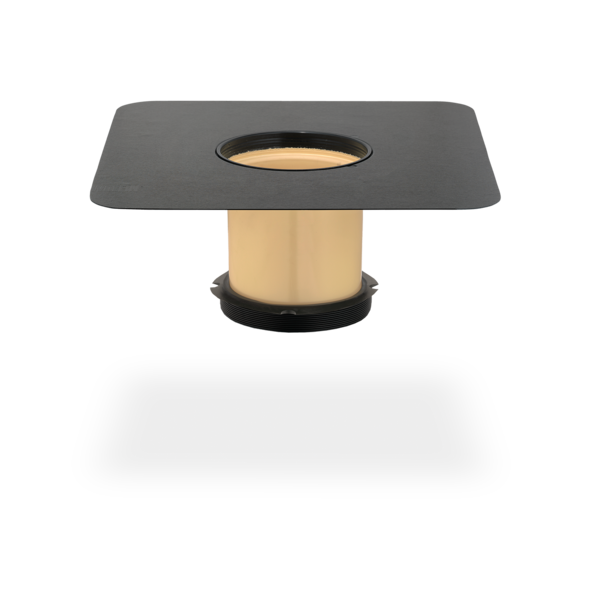

2 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Kątowy pierścień uszczelniający
3.2 Korpus główny z wybranym kołnierzem przyłączeniowym

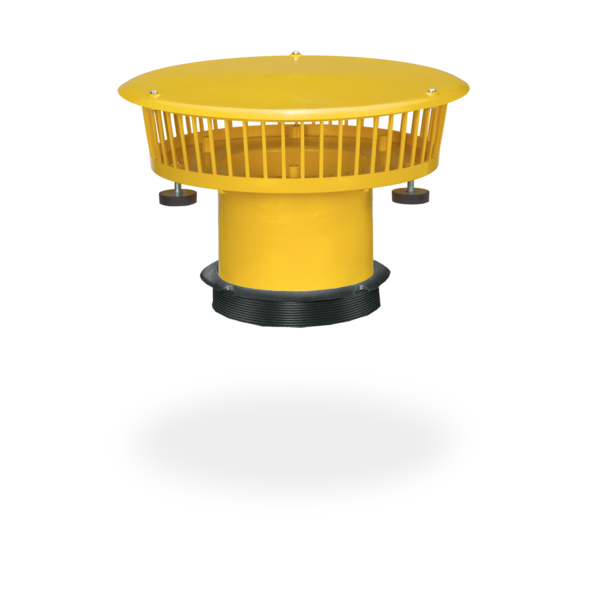

Skrzynia rewizyjna SitaGreen do dachów zielonych składa się z następujących elementów:
4.1 Kratka
4.2 Korpus podstawowy
4.3 Metalowe stopki w otulinie gumowej z regulacją wysokości

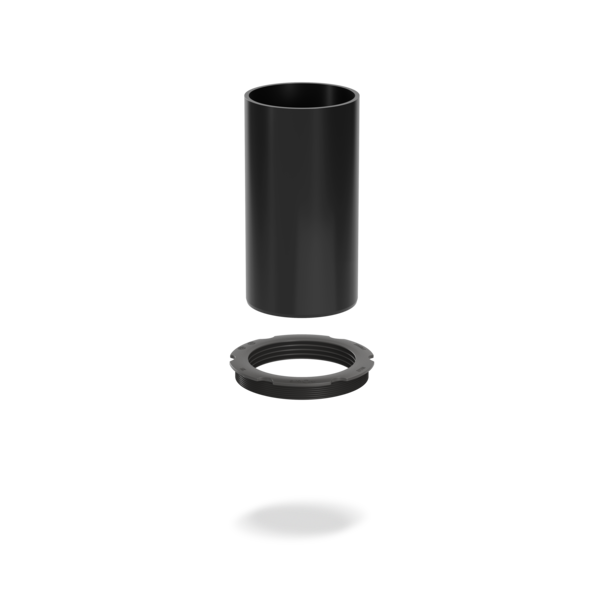

5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Rura SitaPipe ze stali szlachetnej
7 Maskownica do fasad SitaAttika
- zielenią na dachu zgodnie z dostawcą systemu
- włókniną filtracyjną
- matą do drenażu
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
