SitaStandard
Воронка для классического водоотвода
- Продукция

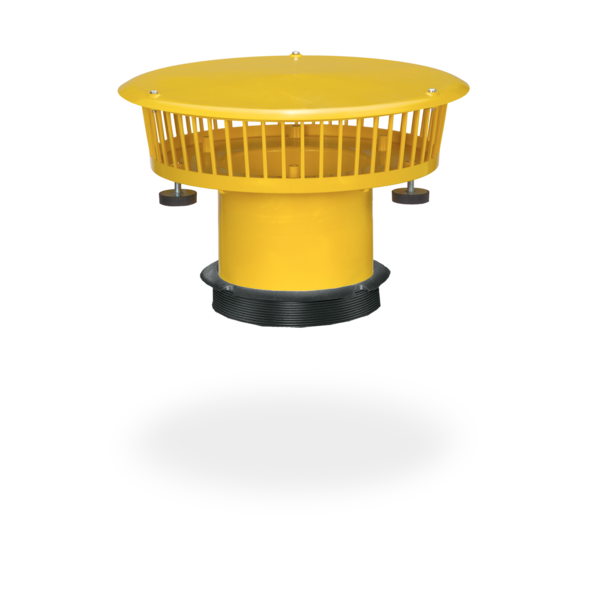

SitaStandard
Воронка для классического водоотвода
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

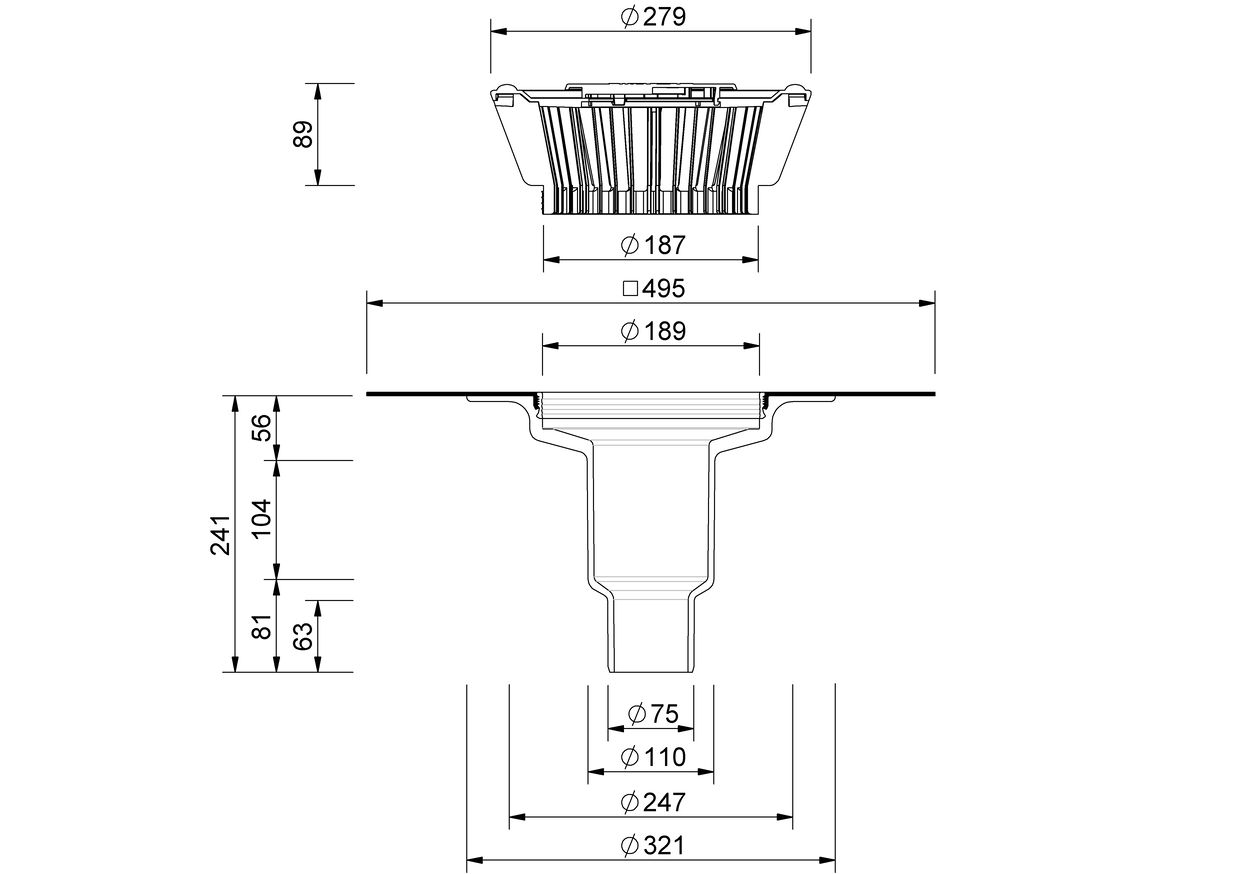

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) |
|---|---|---|
| 70 / 100 | 75 | 250 |

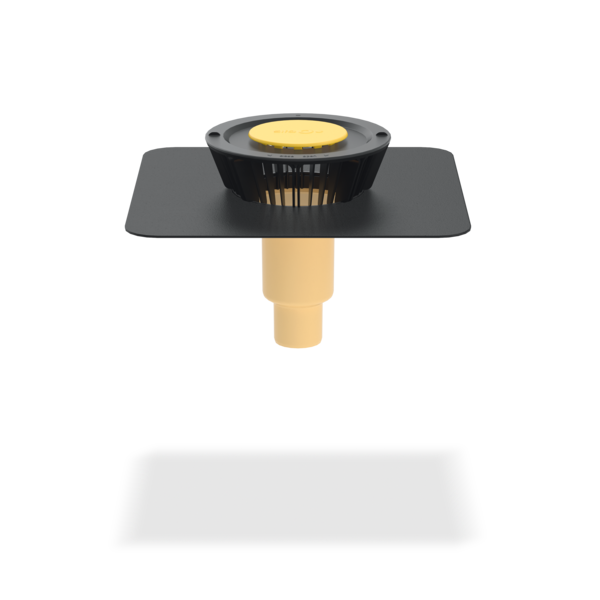

Воронка SitaStandard для ступенчатого перехода, вертикальная, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, с номинальными диаметрами DN 70 и DN 100. Пропускная способность 7,0 л/с и 7,5 л/с при высоте подпора воды 35 мм. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с большим вваренным соединительным фартуком (495 мм x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70/100 | 0.7 | 1.8 | 2.8 | 4 | 5.2 | 6.4 | 7.5 | 8.7 | 9.8 | 11.1 | 12.4 | 13.8 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 |
Ступенчатая воронка SitaStandard с надставным элементом SitaStandard в невентилируемой кровле
2 Изоляционная плита надставного элемента SitaStandard
Надставной элемент SitaStandard, состоит из следующих элементов:
3.1 Угловая уплотнительная манжета
3.2 Корпус с соединительным фартуком из материала на выбор заказчика
Шахта озеленения SitaGreen, состоит из:
4.1 Колосниковая решетка
4.2 Корпус
4.3 Регулируемые по высоте резинометаллические опоры
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Труба SitaPipe из высококачественной нержавеющей стали
7 Фасадная пластина SitaAttika
- Слой озеленения в соответствии с поставщиком
- Фильтрующее полотно
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
