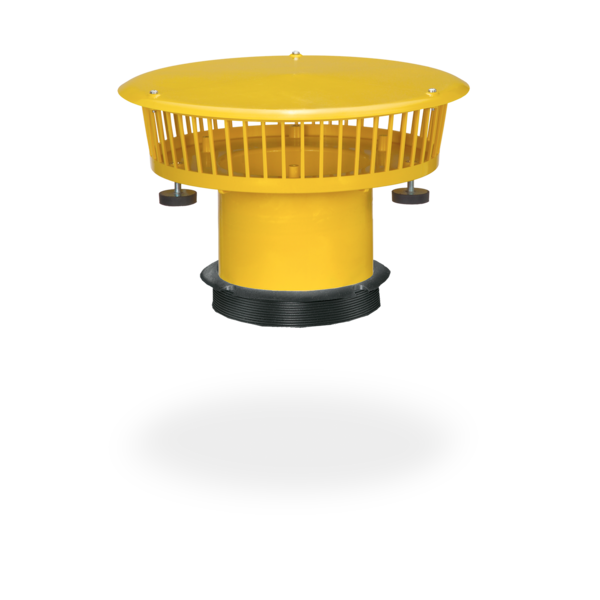

SitaStandard
Avaloir à évacuation gravitaire
- Produits
SitaStandard
Avaloir à évacuation gravitaire
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

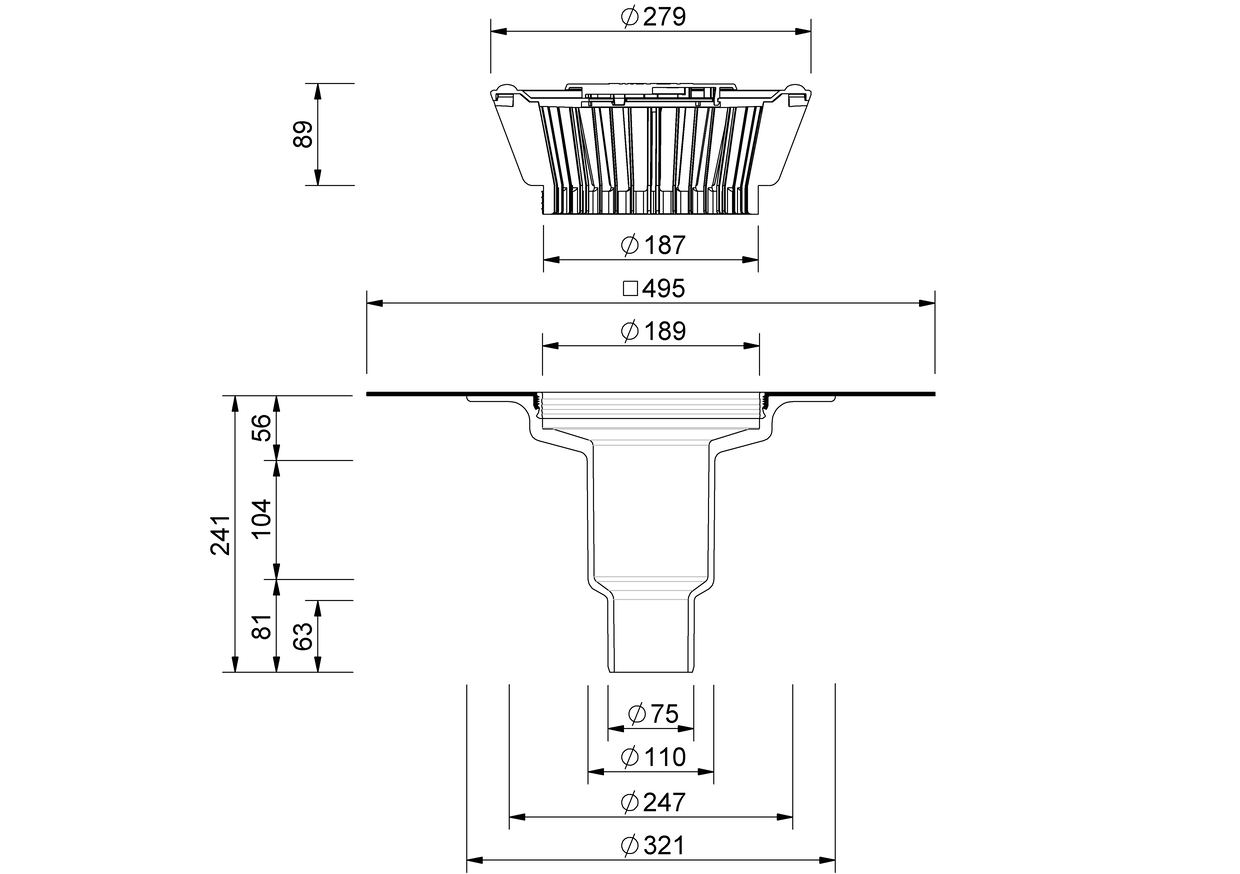

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) |
|---|---|---|
| 70 / 100 | 75 | 250 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

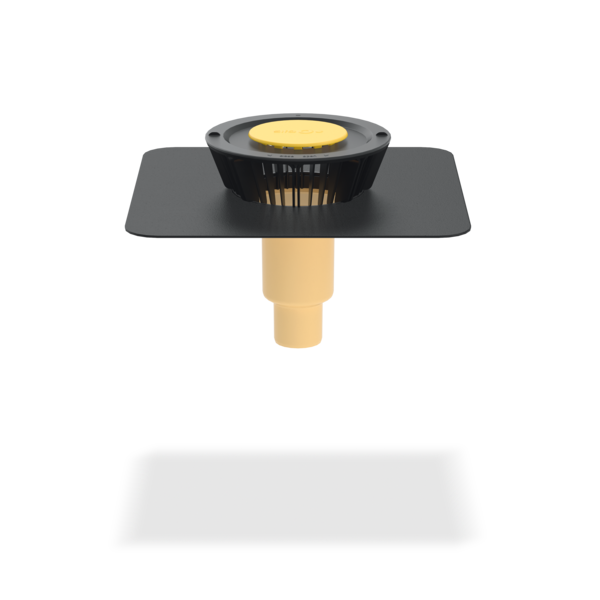

SitaStandard Avaloir étagé, sortie verticale, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70 ou DN 100. Débit de 7,0 l/s et de 7,5 l/s pour un niveau d’eau de 35 mm. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 70/100 | 0.7 | 1.8 | 2.8 | 4 | 5.2 | 6.4 | 7.5 | 8.7 | 9.8 | 11.1 | 12.4 | 13.8 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 |

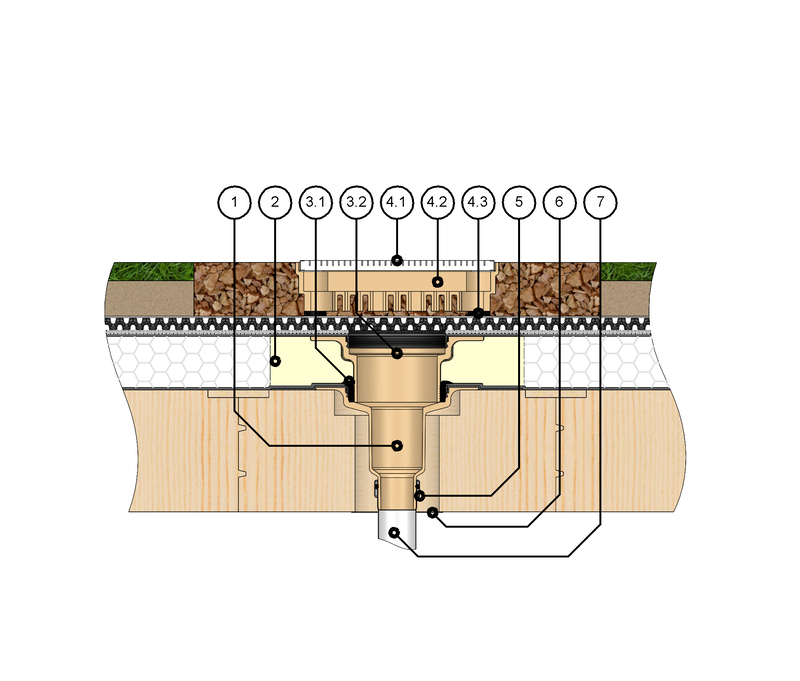

SitaStandard Avaloir étagé avec SitaStandard Élément de surélévation dans une toiture non ventilée
1 SitaStandard Avaloir étagé avec manchon de raccordement adapté
2 SitaStandard Pièce d’isolation pour élément de surélévation

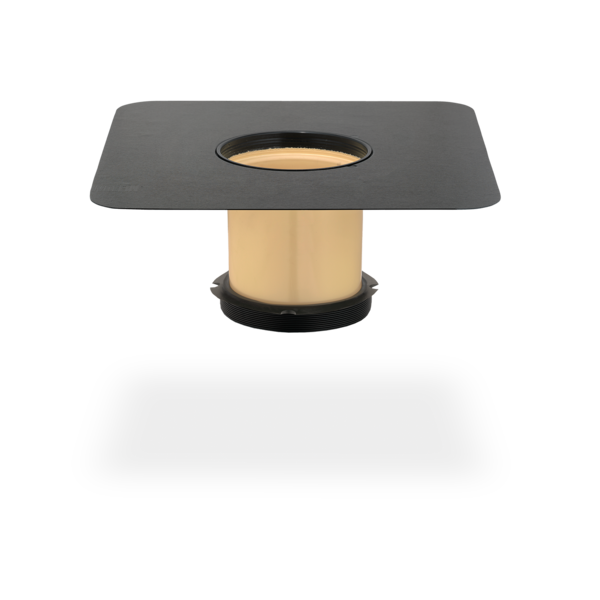

SitaStandard Élément de surélévation se compose de :
3.1 Bague d'étanchéité à angle
3.2 Corps de base avec manchon de raccordement adapté
SitaGreen Regard de toiture verte se compose de :
4.1 Grille caillebotis
4.2 Corps de base
4.3 Tampons métal-caoutchouc réglables en hauteur
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Tuyau
7 SitaAttika Plaque de recouvrement de façade
2 SitaStandard Pièce d’isolation pour élément de surélévation
SitaStandard Élément de surélévation se compose de :
3.1 Bague d'étanchéité à angle
3.2 Corps de base avec manchon de raccordement adapté
SitaGreen Regard de toiture verte se compose de :
4.1 Grille caillebotis
4.2 Corps de base
4.3 Tampons métal-caoutchouc réglables en hauteur
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Tuyau
7 SitaAttika Plaque de recouvrement de façade
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Non-tissé filtrant
- Natte de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
