SitaPipe PP
Тройник 87,3°
Свойства
- Устойчивость к механическим воздействиям, очень высокая способность выдерживать механические нагрузки, даже при ударах до -10°C
- Система устойчива к отрицательному давлению до - 400 мбар и избыточному давлению до 1,5 бар.
- Хороший акустический комфорт: 16 дБ(А) согласно EN 14366 и 18 дБ(А) согласно DIN 4109 при пропускной способности 2 л/с
- Экологически безопасен, поскольку изготовлен из полностью перерабатываемого материала
- Возможно соединение с другими материалами, такими как SitaPipe из нержавеющей стали, полиэтилена, ПВХ и полипропилена.

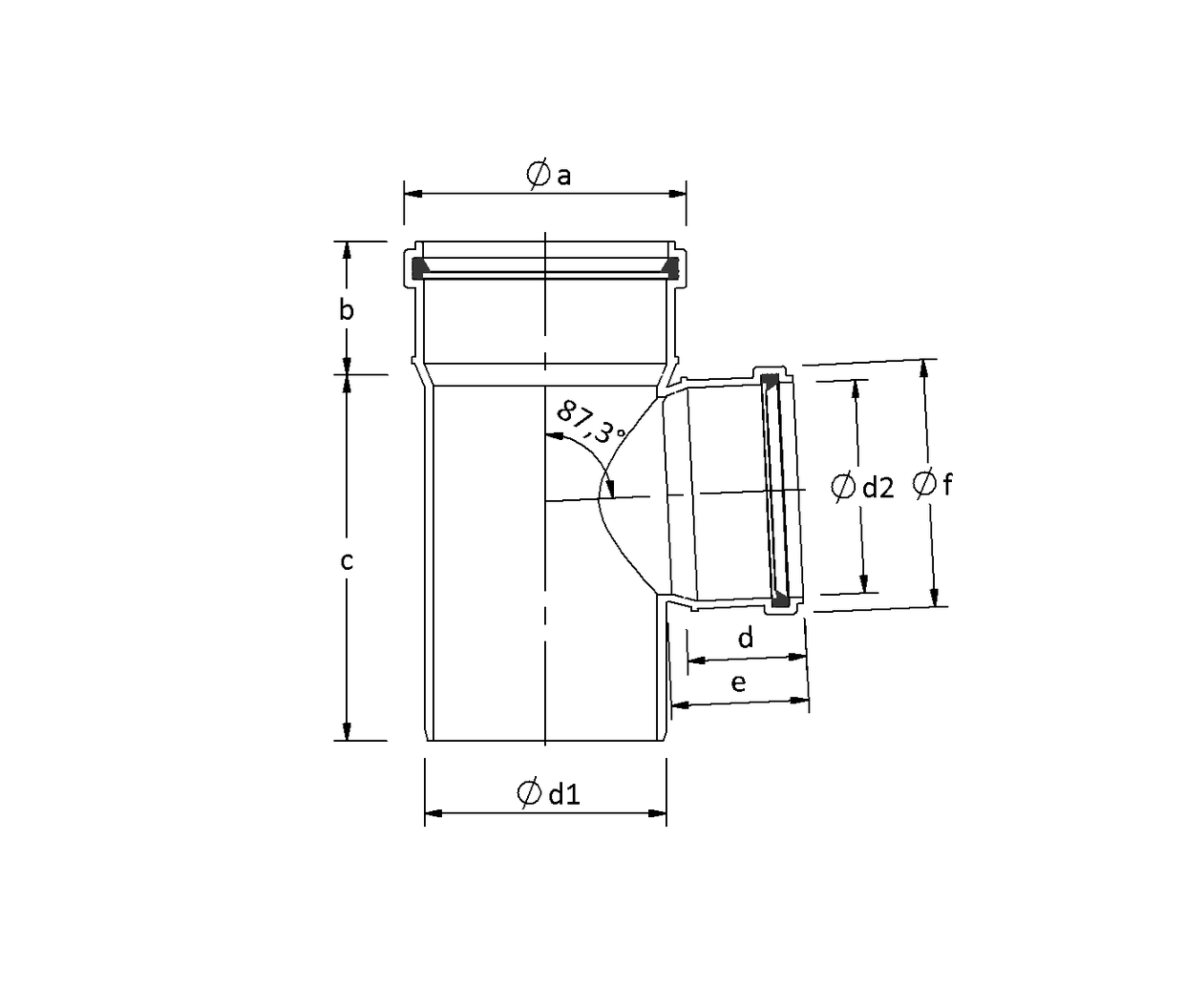

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) | f (мм) | d1 (мм) | d2 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 129 | 59 | 182 | 59 | 72 | 129 | 110 | 110 |
| 100 | 110 | 129 | 59 | 148 | 59 | 66 | 91 | 110 | 75 |
| 125 | 125 | 146 | 65 | 188 | 59 | 71 | 129 | 125 | 110 |
| 70 | 75 | 91 | 52 | 138 | 52 | 62 | 91 | 75 | 75 |
| 100 | 110 | 129 | 59 | 123 | 46 | 56 | 64 | 110 | 50 |
| 125 | 125 | 146 | 65 | 129 | 46 | 53 | 64 | 125 | 50 |
| 50 | 50 | 64 | 46 | 106 | 46 | 51 | 64 | 50 | 50 |
| 70 | 75 | 91 | 52 | 114 | 46 | 56 | 64 | 75 | 50 |
| 90 | 90 | 106 | 56 | 114 | 46 | 52 | 64 | 90 | 50 |
| 90 | 90 | 106 | 56 | 156 | 56 | 65 | 106 | 90 | 90 |
