Прямоугольный желоб SitaSteel
Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

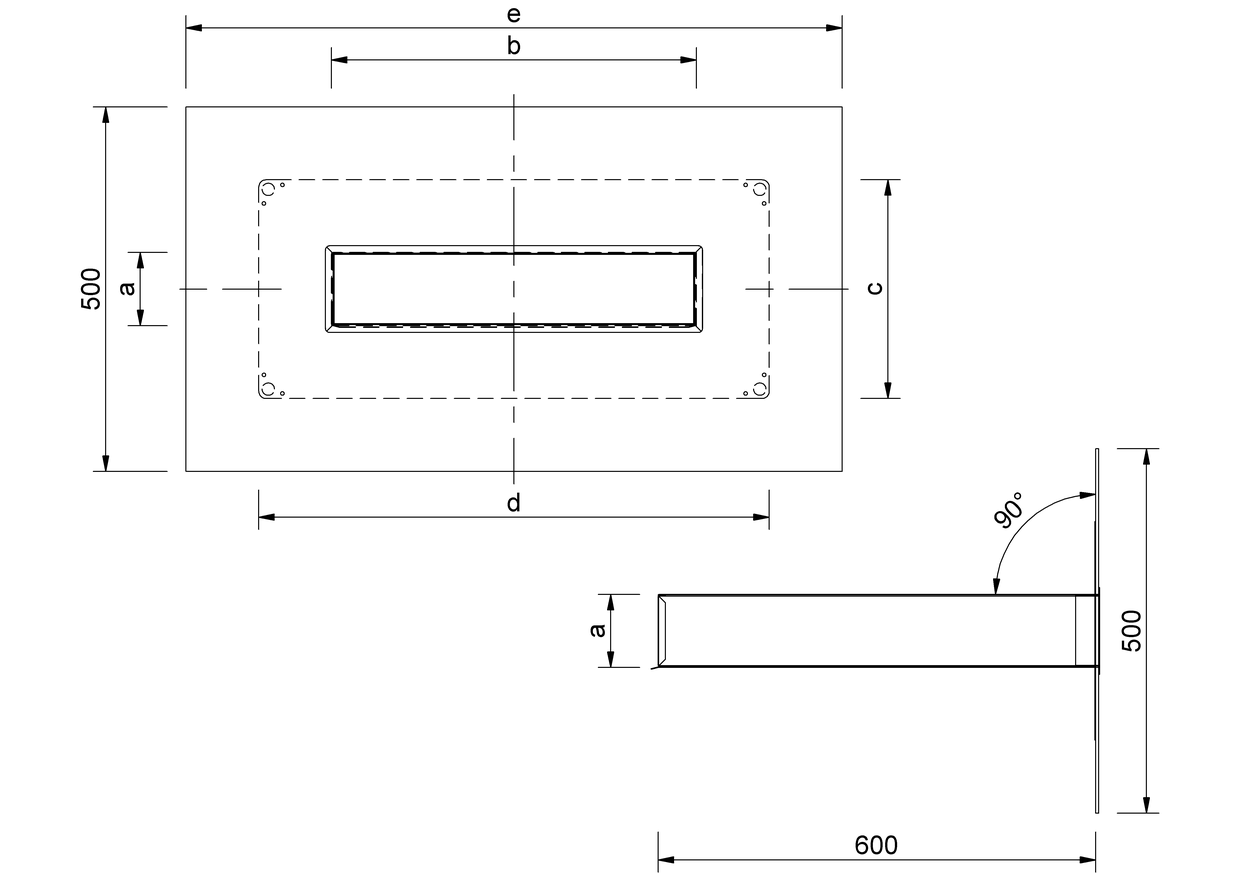

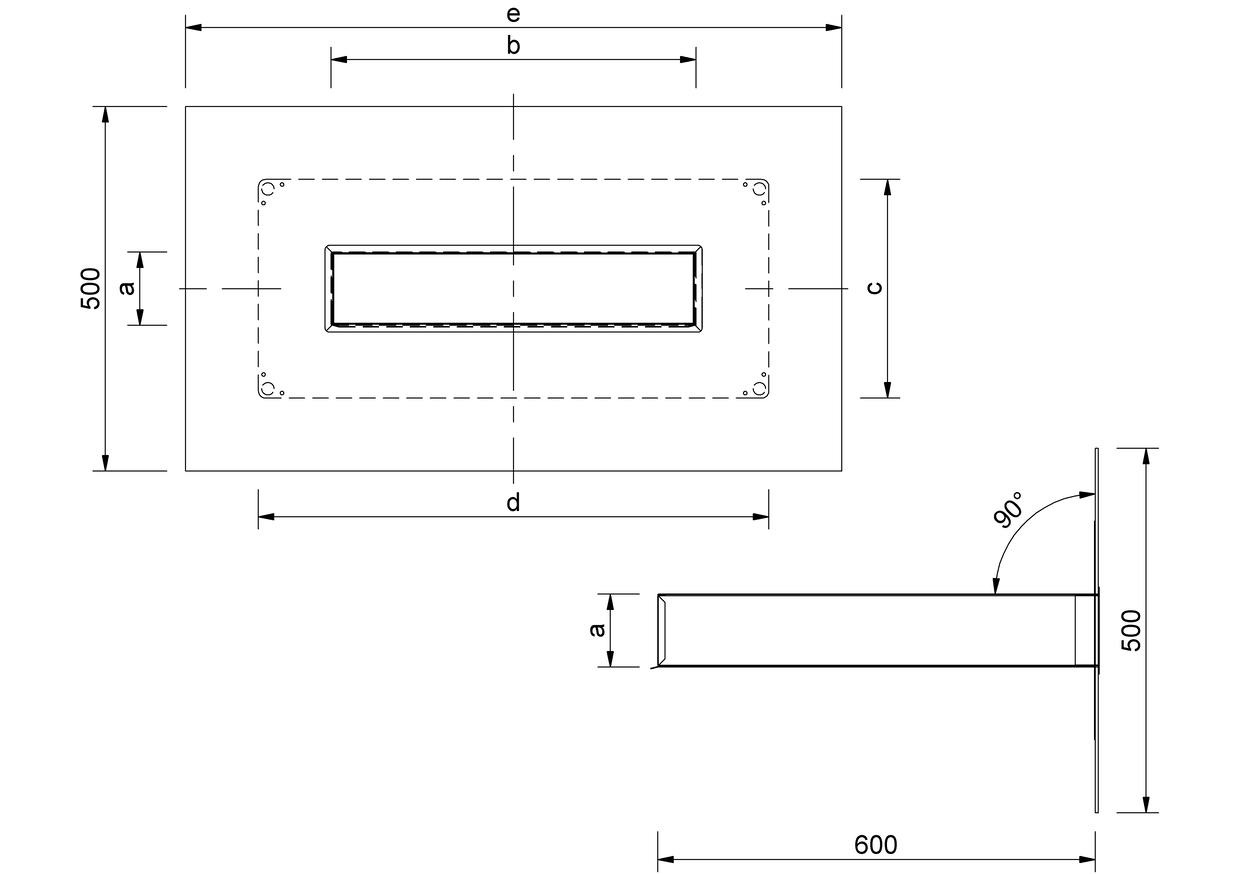

Технический чертеж
| Поперечное сечение патрубка (мм х мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) |
|---|---|---|---|---|---|
| 150 x 50 | 50 | 150 | 250 | 350 | 600 |
| 300 x 100 | 100 | 300 | 300 | 500 | 700 |
| 500 x 100 | 100 | 500 | 300 | 700 | 900 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

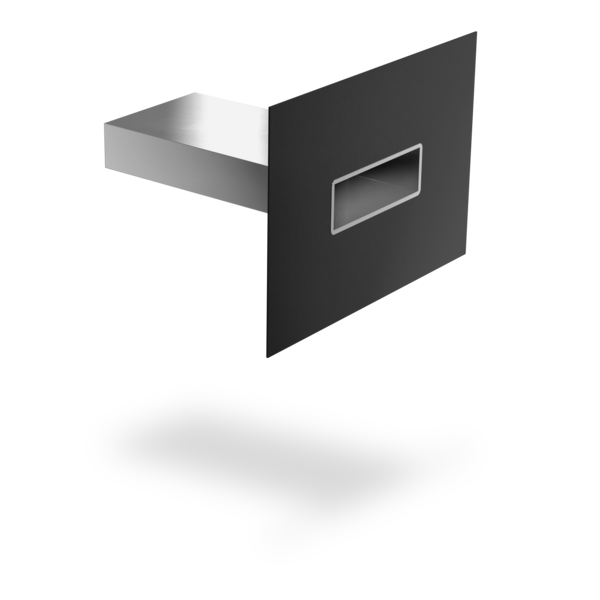

SitaSteel Перелив прямоугольный, из нержавеющей стали, номер материала 1.4401 - для патрубка и 1.4301 - для фланца, по DIN EN 1253-2, размер патрубка 150 мм x 50 мм, 300 мм x 100 мм, 500 мм x 100 мм, с длиной патрубка 600 мм и уклон патрубка 3 град., с за
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 150 x 50 | 0.1 | 0.2 | 0.3 | 0.5 | 0.7 | 1.1 | 1.4 | 1.9 | 2.3 | 2.7 | 2.9 | 3.2 | 3.5 | 3.7 | 4 | 4.2 | 4.4 | 4.6 | 4.8 | 5 |
| 300 x 100 | 0.3 | 0.6 | 0.9 | 1.5 | 2 | 2.6 | 3.2 | 3.9 | 4.6 | 5.8 | 6.3 | 6.9 | 7.7 | 8.5 | 9.3 | 10.1 | 11.2 | 12.2 | 13.2 | 14.2 |
| 500 x 100 | 0.5 | 0.9 | 1.4 | 2.4 | 3.4 | 4.5 | 5.5 | 6.7 | 7.8 | 9.6 | 10.5 | 11.5 | 12.8 | 14 | 15.5 | 17 | 18.5 | 20 | 21.6 | 23.2 |
Прямоугольный желоб SitaSteel в невентилируемой кровле
1 Пароизоляционная плита SitaSteel
2 Прямоугольный желоб SitaSteel
2 Прямоугольный желоб SitaSteel
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| Прямоугольный желоб SitaSteel | Арт. № | |||
|---|---|---|---|---|
| 150 x 50 | битум-Фартук | 30101000 | Посмотреть продукт | |
| 300 x 100 | битум-Фартук | 30101100 | Посмотреть продукт | |
| 500 x 100 | битум-Фартук | 30101200 | Посмотреть продукт |
+
