SitaTrendy

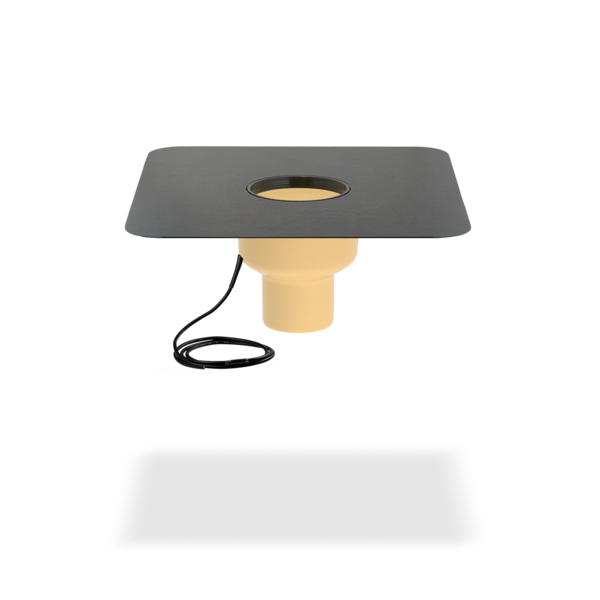

Воронка для классического водоотвода
- Продукция
SitaTrendy
Воронка для классического водоотвода
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

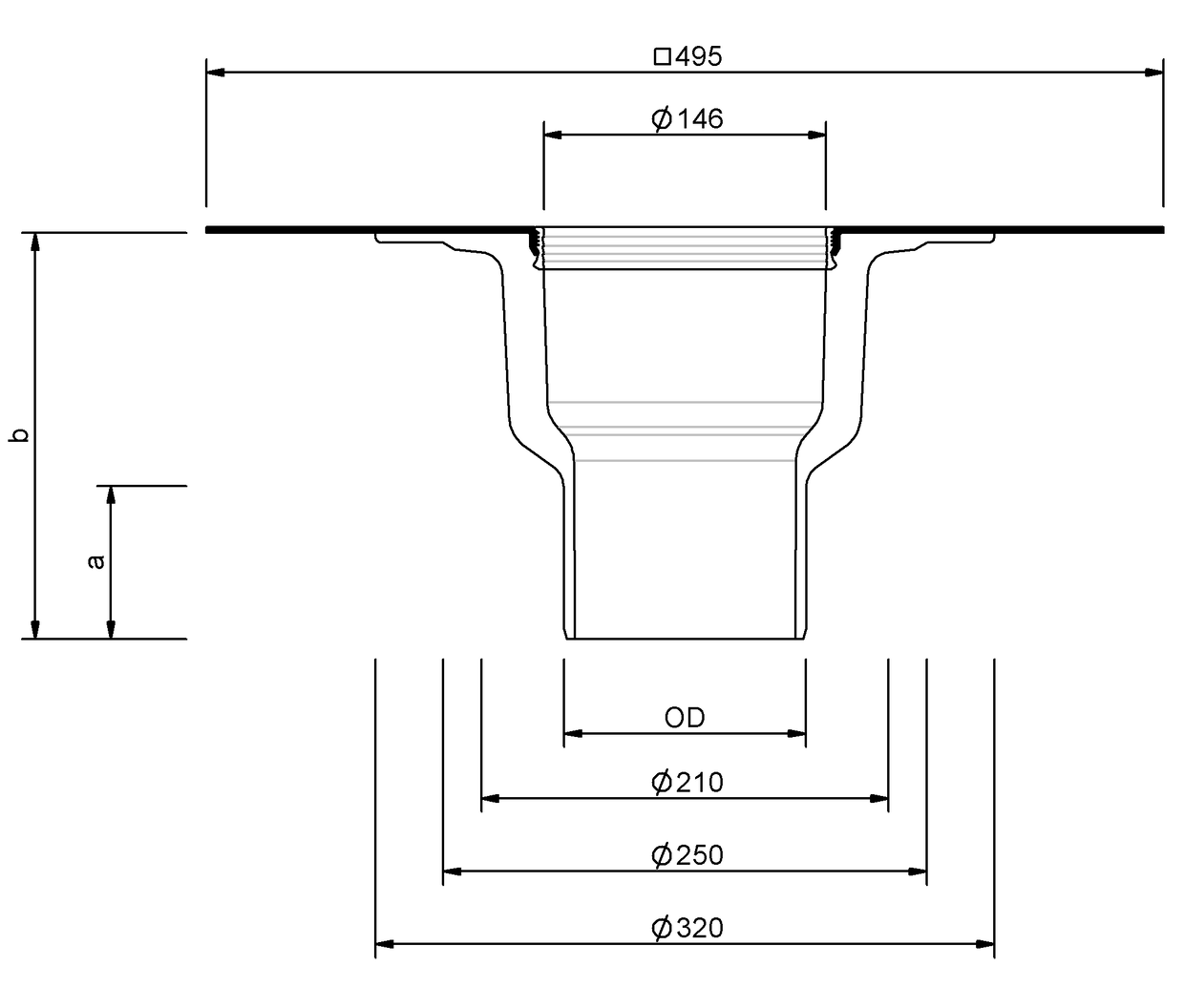

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) |
|---|---|---|---|---|
| 70 | 75 | 250 | 63 | 210 |
| 100 | 110 | 250 | 75 | 210 |
| 125 | 125 | 250 | 79 | 210 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
Выбор товара
SitaTrendy, вертикальная, без листвоуловителя, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, с номинальными диаметрами DN 70, DN 90, DN 100 и DN 125. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с большим соединительным фартуком (495 x 495 мм) из материала на выбор заказчика, в соответствии с материалом гидроизоляции кровли, и с фиксирующим кольцом для дополнительной надежности крепления соединительного фартука, с вваренным обогревательным элементом согласно EN 60335-1/2, и кабелем длиной 2,0 м для прямого подключения к сети 230 В с мощностью нагрева прибл. 10 Вт. Поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.6 | 1.4 | 2.2 | 3.1 | 3.9 | 4.7 | 5.5 | 6.6 | 7.6 | 8.6 | 9.5 | 10.4 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 |
| 100 | 0.6 | 1.5 | 2.3 | 3.3 | 4.3 | 5.2 | 6.1 | 7.3 | 8.5 | 9.4 | 10.3 | 11 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 |
| 125 | 0.7 | 1.6 | 2.4 | 3.3 | 4.2 | 5.1 | 5.9 | 7.3 | 8.7 | 10.1 | 11.4 | 12.7 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.1 | 2.9 | 4.4 | 5.8 | 7.3 | 8.8 | 10.5 | 12.1 | 12.4 | 12.6 | 13.1 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6.1 | 7.8 | 9.4 | 11.4 | 13.3 | 15.2 | 17 | 19.6 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
| 125 | 1.2 | 2.2 | 3.2 | 4.6 | 6 | 7.5 | 9 | 10.7 | 12.4 | 14.3 | 16.2 | 18.5 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 |
SitaTrendy с фланцем в невентилируемой кровле с террасными плитами на гравийном поле
1 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy и SitaDrain® Terra для основного водостока при настиле из плит на гравийной подушке без теплоизоляции
1 Труба из высококачественной нержавеющей стали SitaPipe
2 Изоляционная плита SitaTrendy для воронки
3 SitaTrendy вертикальная
4 Защитная планка SitaDrain
SitaDrain® Terra состоит из:
5.1 Смотровая решетка
5.2 Рамка
5.3 Регулируемые по высоте резинометаллические опоры
2 Изоляционная плита SitaTrendy для воронки
3 SitaTrendy вертикальная
4 Защитная планка SitaDrain
SitaDrain® Terra состоит из:
5.1 Смотровая решетка
5.2 Рамка
5.3 Регулируемые по высоте резинометаллические опоры
Вентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- несущая конструкция
SitaTrendy с подпорным элементом для аварийного водостока в качестве перелива в вентилируемой кровле
Подпорный элемент SitaMore, состоит из следующих элементов:
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaTrendy с подпорным элементом для аварийного водостока в невентилируемой кровле с экстенсивным озеленением
1 Изоляционная плита для воронки SitaTrendy
2 SitaTrendy, вертикальная
Надставной элемент SitaTrendy, состоит из следующих элементов:
3.1 Уплотнительная манжета
3.2 Корпус
Подпорный элемент SitaMore, состоит из следующих элементов:
4.1 Корпус
4.2 Уплотнительная манжета
4.3 Регулируемые по высоте резинометаллические опоры
4.4 Крышка закрытого типа
2 SitaTrendy, вертикальная
Надставной элемент SitaTrendy, состоит из следующих элементов:
3.1 Уплотнительная манжета
3.2 Корпус
Подпорный элемент SitaMore, состоит из следующих элементов:
4.1 Корпус
4.2 Уплотнительная манжета
4.3 Регулируемые по высоте резинометаллические опоры
4.4 Крышка закрытого типа
Невентилируемая кровля с экстенсивным озеленением согласно общ. технич. регламентам в составе:
- экстенсивное озеленение с вегетационным слоем в соответствии с поставщиком
- защитный, дренажный и фильтрующий слой в соответствии с поставщиком
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
+
