SitaVent
Конденсатоотводчик
Свойства
- Большие выпускные отверстия
- Простота установки

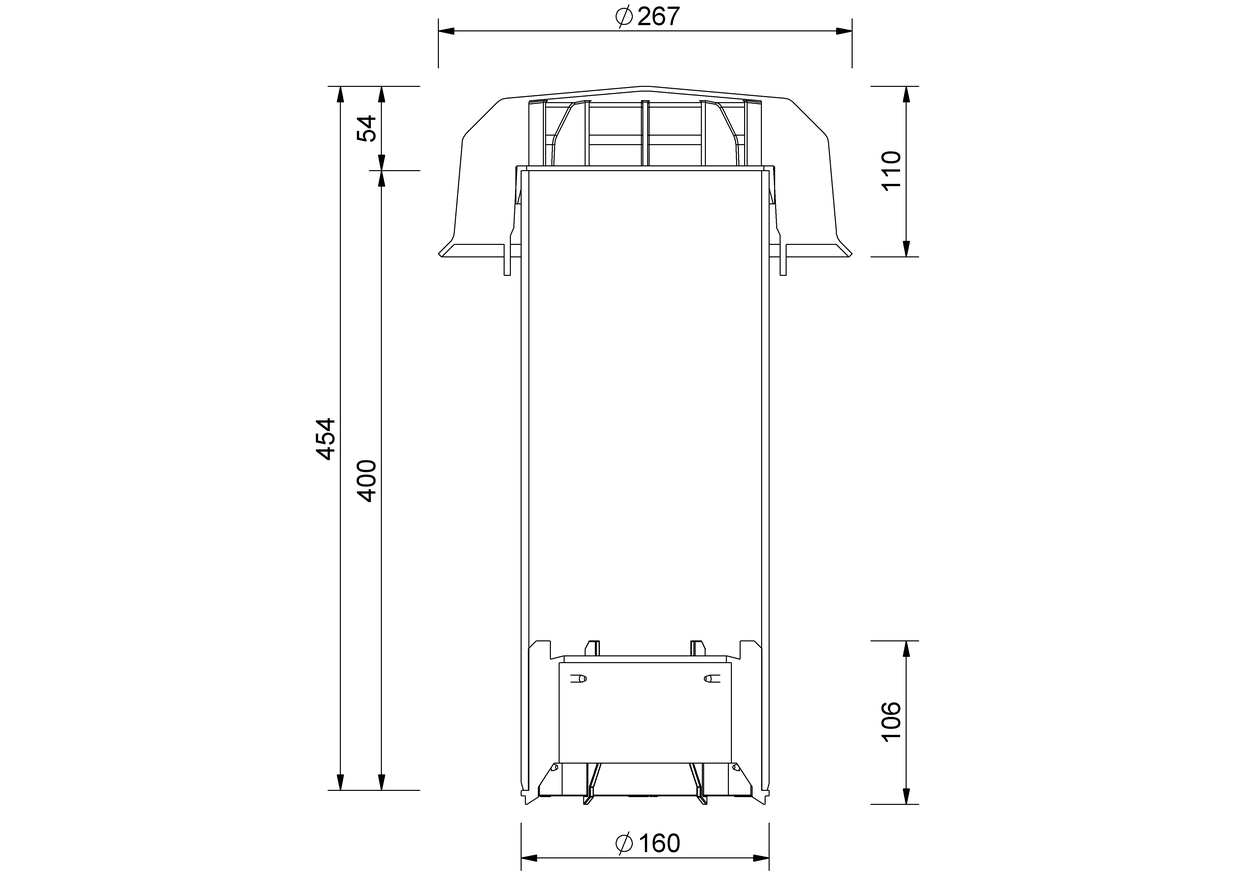

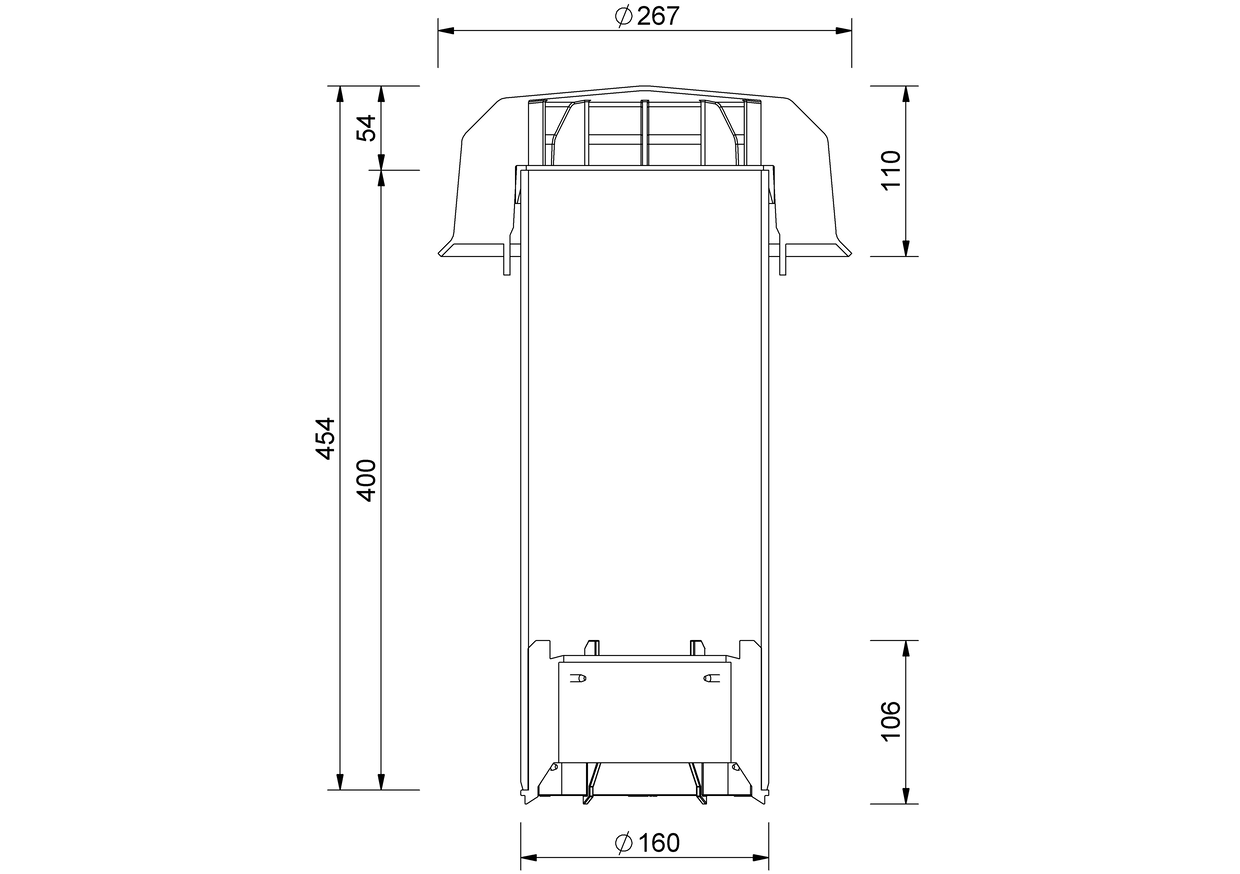

Технический чертеж
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Конденсатоотводчик SitaVent, для системного вентилятора SitaVent DN 70, DN 90, DN 100 и ремонтного вентилятора SitaVent DN 63, DN 75, DN 90, DN 110, для отвода конденсата из вентиляционных каналов на уровень гидроизоляции кровли, состоящий из переходника для трубы конденсатоотводчика, трубы конденсатоотводчика, защитного колпака и 6 монтажных винтов, поставка и квалифицированный монтаж.

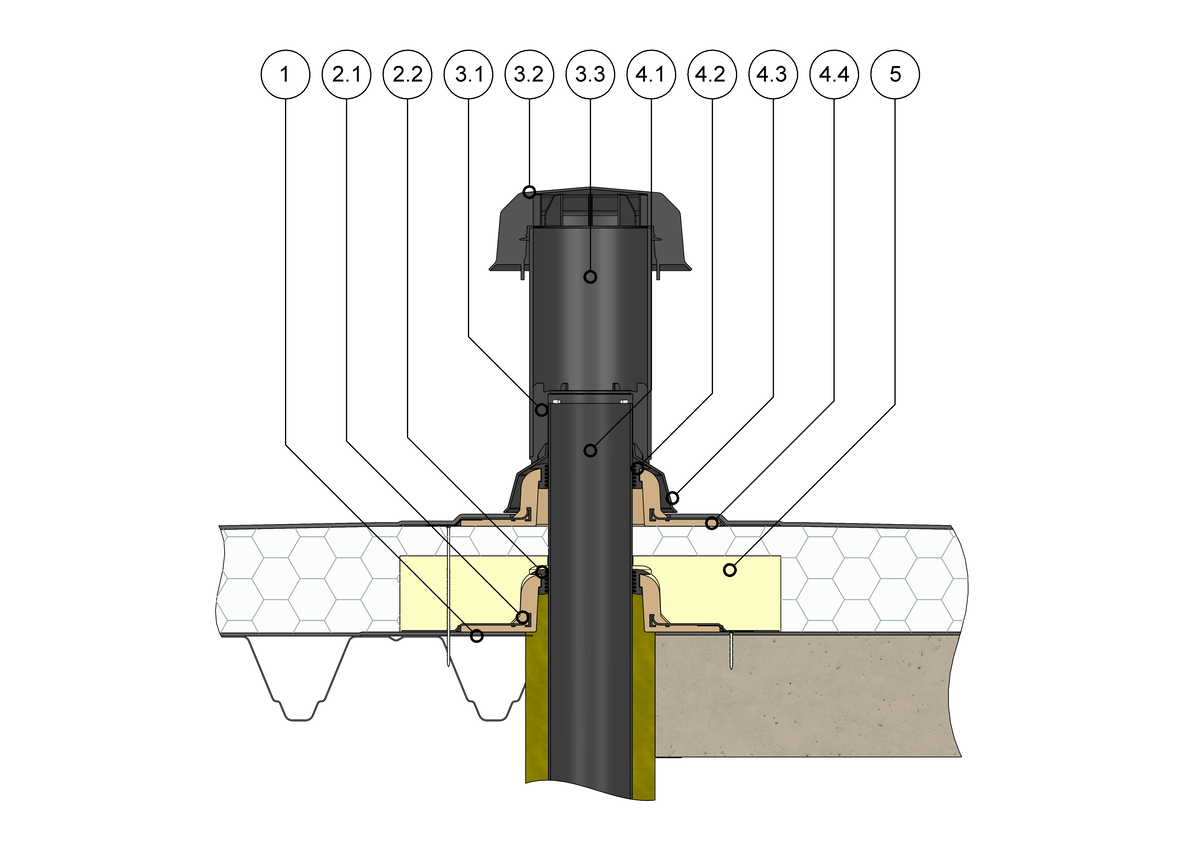

Системный вентилятор SitaVent с конденсатоотводчиком SitaVent в невентилируемой кровле
1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

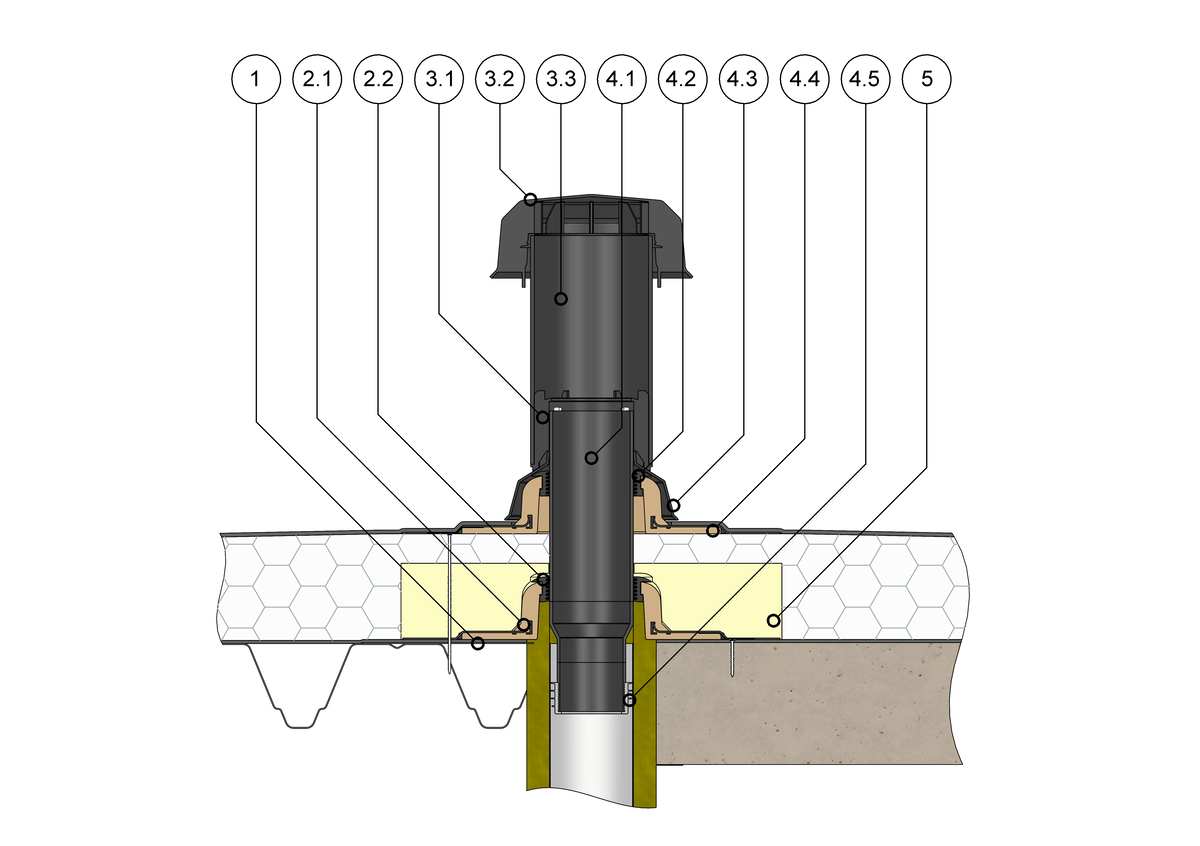

Ремонтный вентилятор SitaVent с конденсатоотводчиком SitaVent в невентилируемой кровле
1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Ремонтный вентилятор SitaVent состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
4.5 Уплотнение
5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Ремонтный вентилятор SitaVent состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
4.5 Уплотнение
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaVent | Арт. № | ||
|---|---|---|---|
Конденсатоотводчик | |||
| Системный вентилятор SitaVent DN 70, DN 90, DN 100, ремонтный вентилятор SitaVent DN 63, DN 75, DN 90, DN110 | 171200 | Посмотреть продукт |
