SitaMini
Avaloir de balcon et de terrasse
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

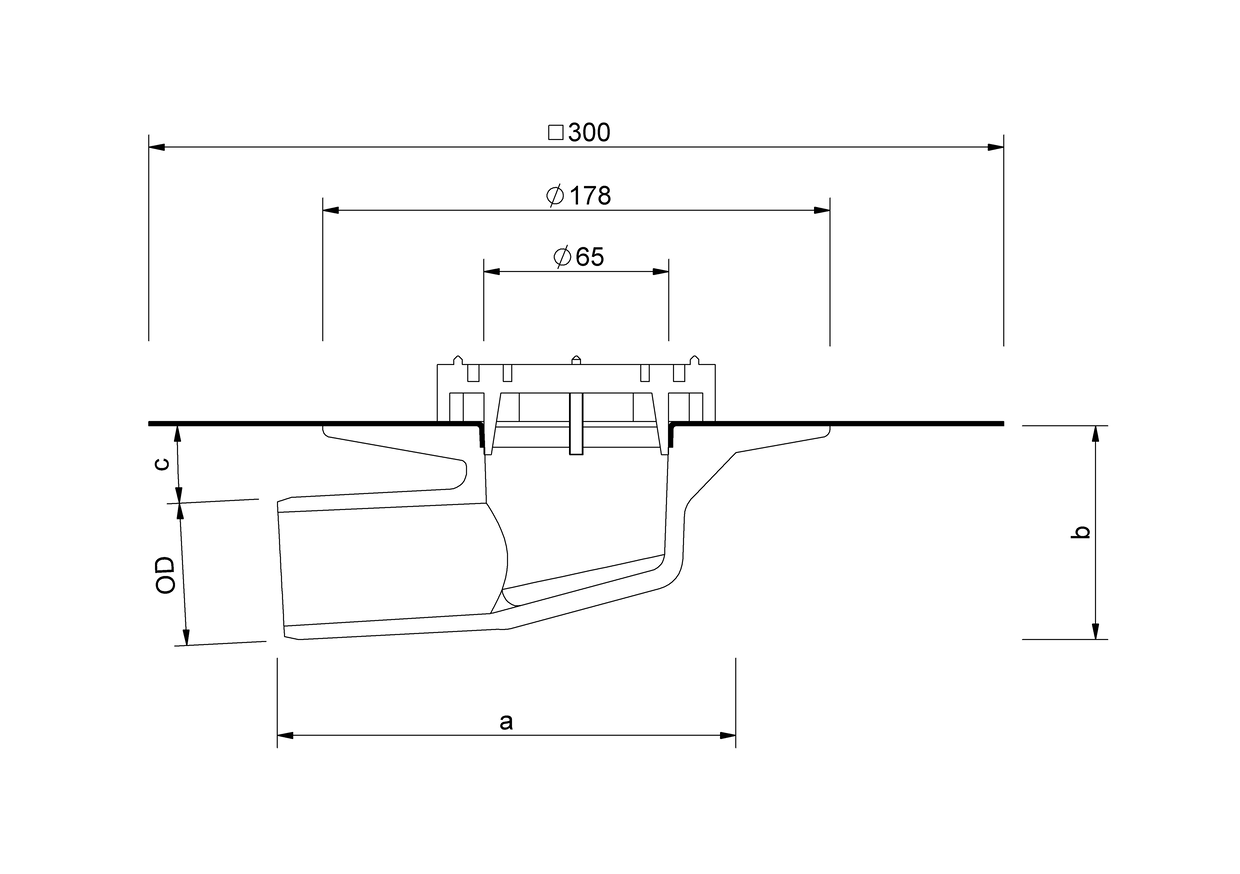

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) | a (mm) | b (mm) | c |
|---|---|---|---|---|---|
| 50 | 50 | 161 mm x 161 mm | 161 | 75 | 3° |
| 70 | 75 | 167 mm x 167 mm | 167 | 95 | 2° |
Texte explicatif
Exemples d'installation
Sélection d’articles

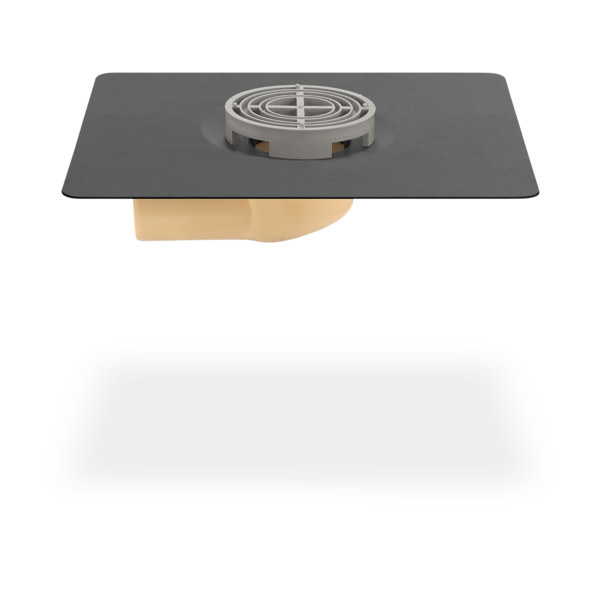

SitaMini Avaloir de balcon, sortie coudée, en polyuréthane, calorifuge, en diamètre nominal DN 50 ou DN 70, avec manchon de raccordement adapté intégré à l'usine (300 x 300 mm), complet avec filtre rond. Fourniture et pose selon les règles de l'art.
SitaMini et SitaDrain Terra dans une toiture ventilée avec dalles sur plots
SitaDrain® Terra se compose de :
1.1 Cadre
1.2 Tampons métal-caoutchouc réglables en hauteur
1.3 Grille de visite
2 SitaMini sortie verticale
1.1 Cadre
1.2 Tampons métal-caoutchouc réglables en hauteur
1.3 Grille de visite
2 SitaMini sortie verticale
Structure ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Chape de ciment en pente
- Élément porteur
+
