SitaMini
Balkon- en terrasafvoer
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

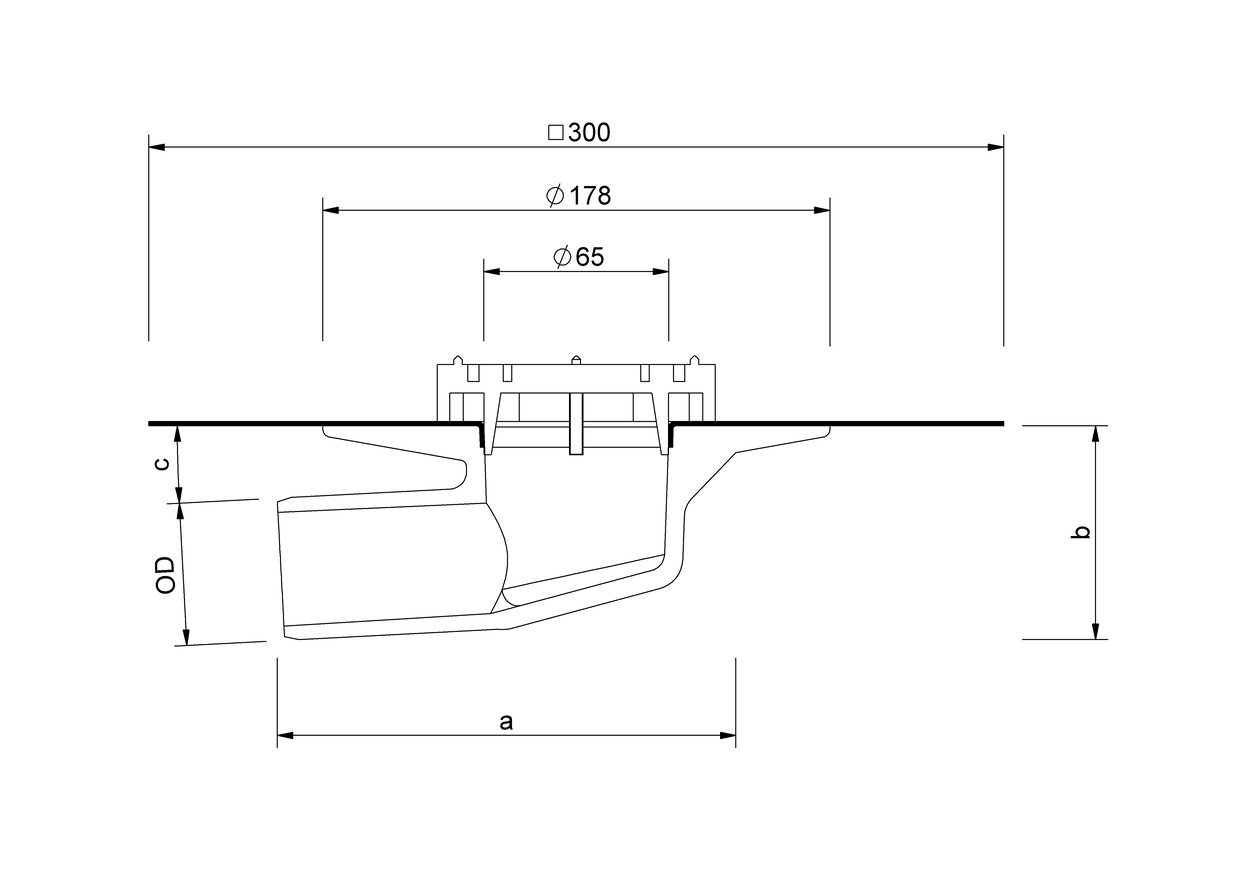

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Uitsparingsmaat (mm x mm) | a (mm) | b (mm) | c |
|---|---|---|---|---|---|
| 70 | 75 | 167 mm x 167 mm | 167 | 95 | 2° |
| 50 | 50 | 161 mm x 161 mm | 161 | 75 | 3° |
Prestatiebeschrijving
Installatievoorbeelden
Artikelselectie
SitaMini gebogen balkonkolk met horizontale uitlaat uit polyurethaan, thermisch geïsoleerd. Nominale diameter DN 50 of DN 70. Met in de fabriek ingeschuimde aansluitslabbe (300 x 300 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Compleet met rond filterelement. Leveren en plaatsen volgens de regels der kunst.
SitaMini en SitaDrain® Terra voor geventileerde dakconstructies met bekledingsplaten op dragers
SitaDrain® Terra bestaande uit:
1.1 Frame
1.2 In hoogte verstelbare rubber/metaal buffer
1.3 Inspectierooster
2 SitaMini verticaal
1.1 Frame
1.2 In hoogte verstelbare rubber/metaal buffer
1.3 Inspectierooster
2 SitaMini verticaal
Geventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Afschotlaag
- Onderconstructie
+
