SitaMini
Balkon- und Terrassengully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

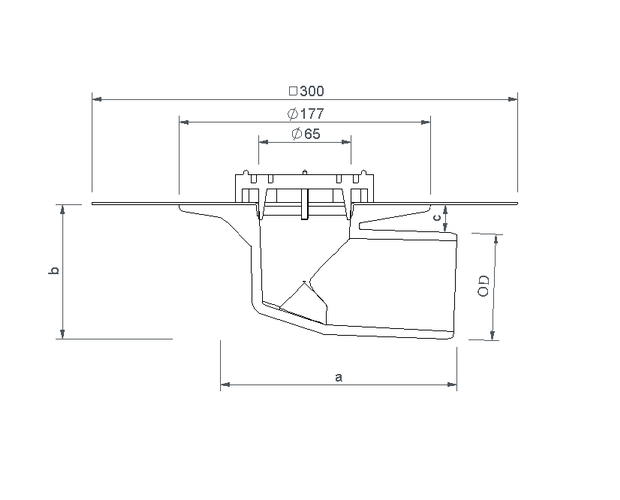

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) | a (mm) | b (mm) | c |
|---|---|---|---|---|---|
| 70 | 75 | 167 mm x 167 mm | 167 | 95 | 2° |
| 50 | 50 | 161 mm x 161 mm | 161 | 75 | 3° |
Leistungstext
Einbaubeispiele
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaMini Balkongully, abgewinkelt, aus Polyurethan, wärmegedämmt, in den Nennweiten DN 50 oder DN 70, mit werkseitig eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, komplett inklusive Rundsieb liefern und fachgerecht einbauen.

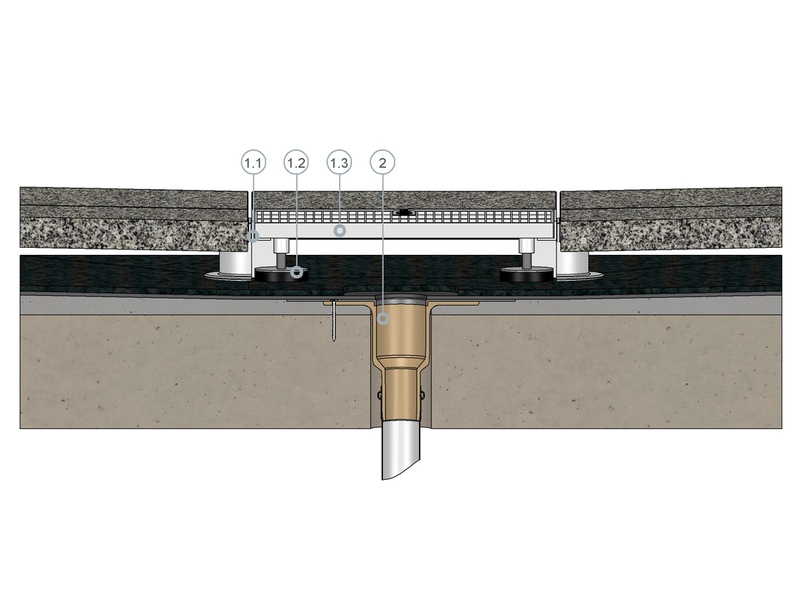

SitaMini und SitaDrain Terra im belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
SitaDrain® Terra bestehend aus:
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaMini senkrecht
1.1 Rahmen
1.2 höhenverstellbare Gummimetallpuffer
1.3 Revisionsrost
2 SitaMini senkrecht
Belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Gefälleestrich
- Unterkonstruktion
