SitaStandard
Avaloir à évacuation gravitaire

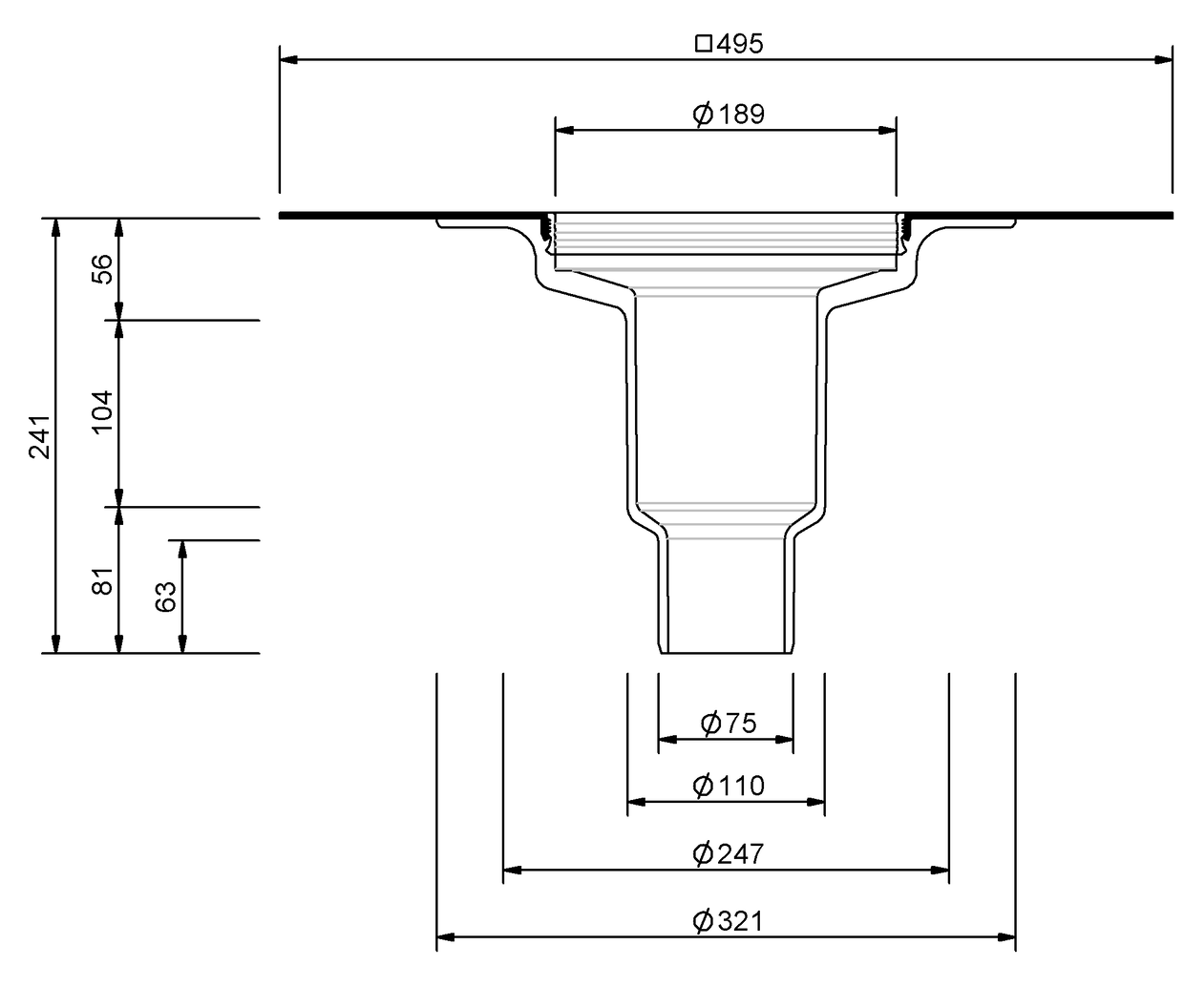

| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) |
|---|---|---|
| 70 / 100 | 75 | 250 |

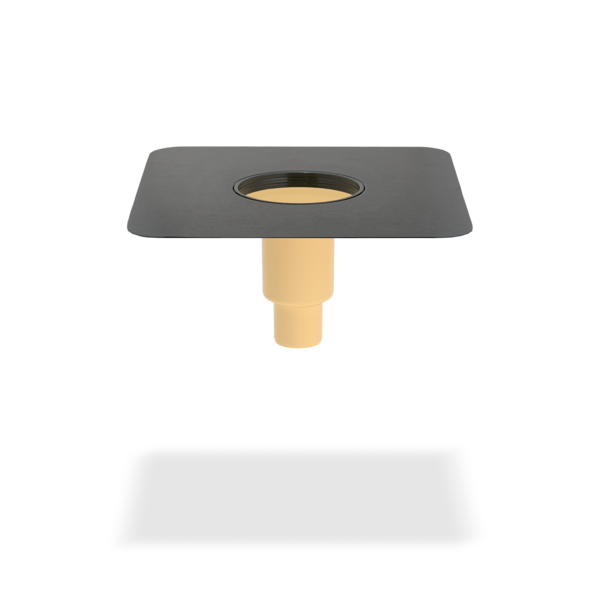

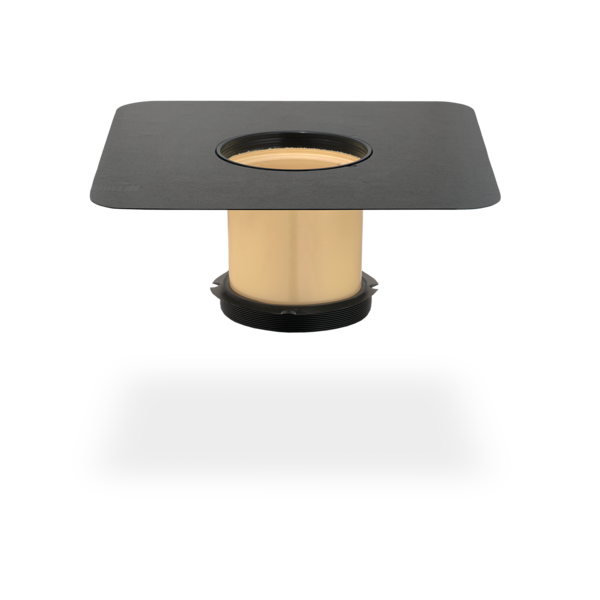

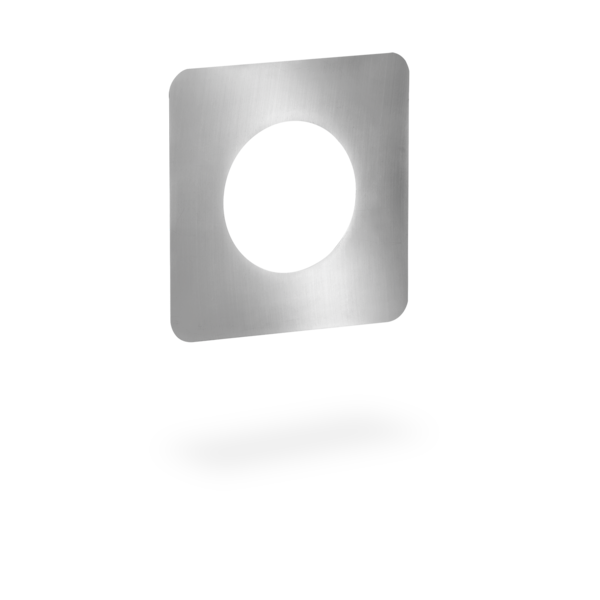

SitaStandard Avaloir étagé, sortie verticale, sans arrêt de gravier, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70 ou DN 100. Débit de 7,0 l/s et de 7,5 l/s pour un niveau d’eau de 35 mm. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70/100 | 0.7 | 1.8 | 2.8 | 4 | 5.2 | 6.4 | 7.5 | 8.7 | 9.8 | 11.1 | 12.4 | 13.8 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 | 15.2 |
| SitaStandard | N° d'article | |||
|---|---|---|---|---|
Avaloir étagé sans arrêt de gravier | ||||
| DN 70 / 100 | bitume-Manchon | OK103000 | Voir le produit | |
| DN 70 / 100 | PVC doux-Manchon | OK103010 | Voir le produit | |
| DN 70 / 100 | Wolfin IB-Manchon | OK103020 | Voir le produit |
