Variante

SitaDSS Profi

Avaloir à évacuation dépressionnaire

Caractéristiques

Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
Résistant aux chocs
Durable
Calorifuge

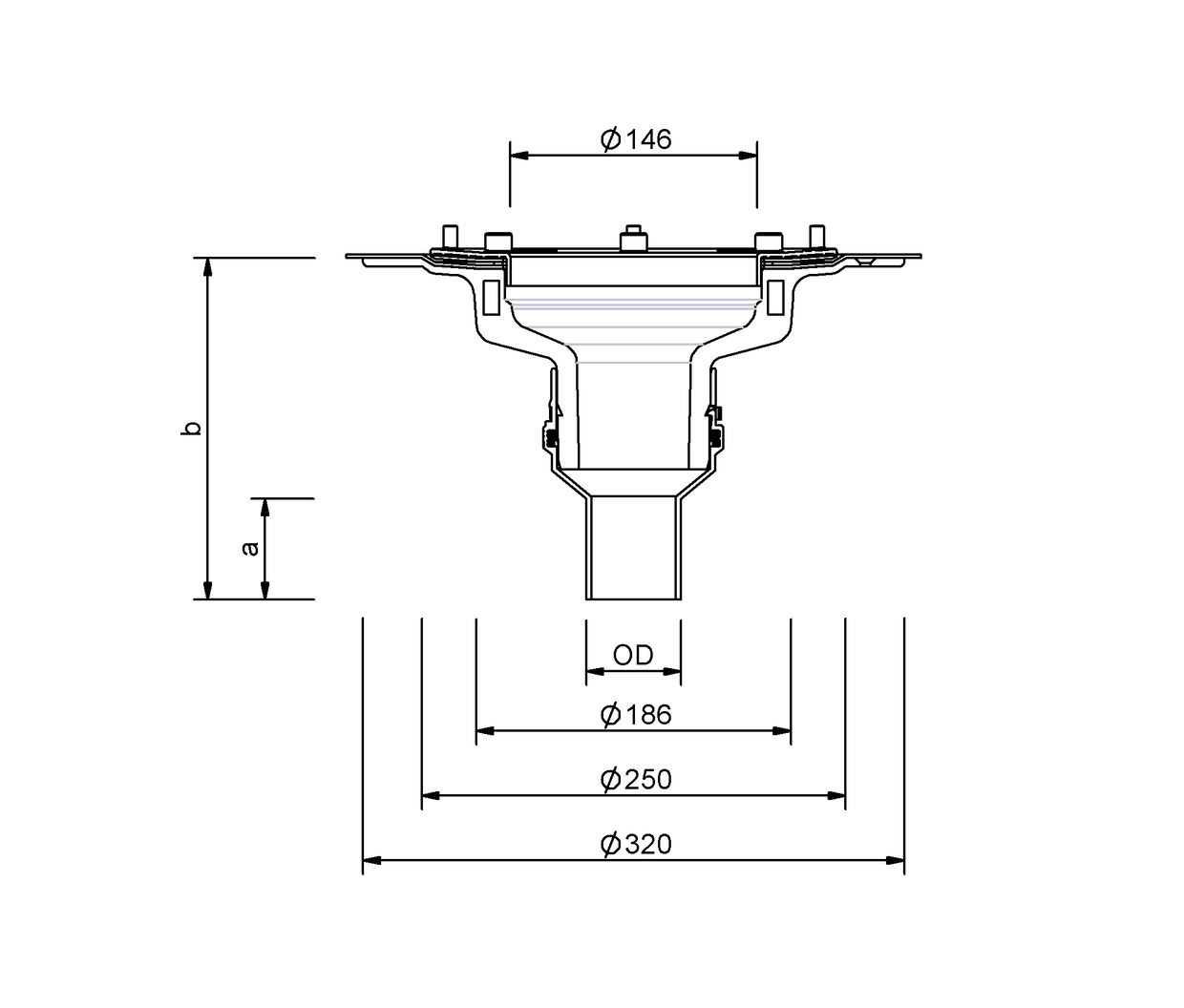

Schéma technique

Diamètre nominal DN	Diamètre extérieur DE (mm)	Percée / percement (mm)	a (mm)	b (mm)
56	56	250	60	202
70	75	250	60	194

Texte explicatif

SitaDSS Profi Avaloir à évacuation dépressionnaire sans dispositif Airstop, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 56 ou DN 70, pour le raccordement direct de tuyaux PE (soudage bord à bord ou avec manchon électrosoudable) ou au système de conduites SitaPipe Acier inoxydable, pour l’évacuation dépressionnaire, trous prépercés pour la fixation de la pièce à l’élément porteur, bague de raccordement intégrée pour la réception des vis fournies, avec bride libre en aluminium, deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. À utiliser uniquement en association avec SitaDSS Profi Élément de retenue. Fourniture et pose selon les règles de l'art.

Débit

Débit selon NBN EN 1253-2 in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,7

3,2

4,1

4,9

6,6

8,2

0,5

1,3

2,8

4,2

5,5

7,6

9,4

12,9

16,3

16,7

Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s

Niveau d’eau (mm)

Diamètre nominal DN

0,9

2,2

3,5

5,2

6,9

8,2

2,1

3,6

5,6

7,4

10,6

13,6

15,4

17,1

17,2

Exemples d'installation

SitaDSS Profi dans une toiture non ventilée

1 SitaMore Tôle de renfort

SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop

SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité

4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaDSS PE Manchon électrosoudable
9 SitaDSS PE Embranchement
10 SitaDSS PE Coude
11 SitaDSS PE Raccord de réduction
12 SitaDSS PE Tuyau

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaDSS Profi avec SitaDSS Profi Élément de retenue pour l’évacuation de secours dans une toiture non ventilée

1 SitaMore Tôle de renfort

SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base

SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité

SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base

5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

SitaDSS Profi long pour l’évacuation principale dans une structure non ventilée

SitaDSS Profi long se compose de :
1.1 Manchon d’assemblage long en PE avec mousqueton
1.2 Corps de base
1.3 Bague de fixation pour dispositif Airstop
1.4 Arrêt de gravier
1.5 Dispositif Airstop

SitaDSS Profi Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité

3 SitaDSS Profi Pièce d'isolation pour élément de surélévation
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Raccord adaptateur excentrique
7 SitaPipe Acier inoxydable Coude
8 SitaPipe Acier inoxydable Embranchement 45°
9 SitaPipe Acier inoxydable Équerre de fixation

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaDSS Profi			N° d'article
Bride à visser sans Airstop
	DN 56	Bride à visser	143299	Voir le produit
	DN 70	Bride à visser	143499	Voir le produit
